RB
地块
计算
20190306

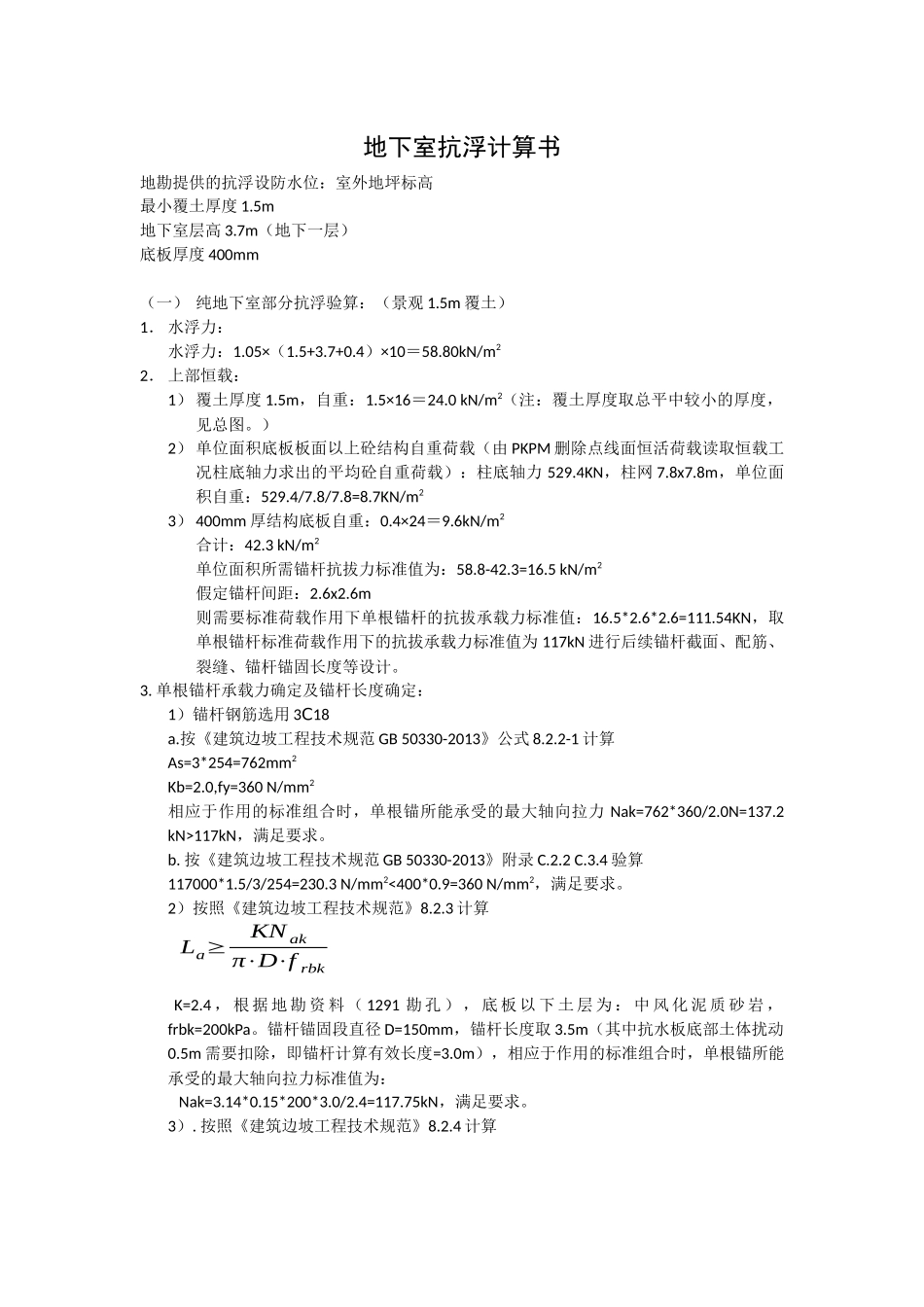

地下室抗浮计算书
地勘提供的抗浮设防水位:室外地坪标高
最小覆土厚度1.5m
地下室层高3.7m(地下一层)
底板厚度400mm
(一) 纯地下室部分抗浮验算:(景观1.5m覆土)
1. 水浮力:
水浮力:1.05×(1.5+3.7+0.4)×10=58.80kN/m2
2. 上部恒载:
1) 覆土厚度1.5m,自重:1.5×16=24.0 kN/m2(注:覆土厚度取总平中较小的厚度,见总图。)
2) 单位面积底板板面以上砼结构自重荷载(由PKPM删除点线面恒活荷载读取恒载工况柱底轴力求出的平均砼自重荷载):柱底轴力529.4KN,柱网7.8x7.8m,单位面积自重:529.4/7.8/7.8=8.7KN/m2
3) 400mm厚结构底板自重:0.4×24=9.6kN/m2
合计:42.3 kN/m2
单位面积所需锚杆抗拔力标准值为:58.8-42.3=16.5 kN/m2
假定锚杆间距:2.6x2.6m
则需要标准荷载作用下单根锚杆的抗拔承载力标准值:16.5*2.6*2.6=111.54KN,取单根锚杆标准荷载作用下的抗拔承载力标准值为117kN进行后续锚杆截面、配筋、裂缝、锚杆锚固长度等设计。
3. 单根锚杆承载力确定及锚杆长度确定:
1)锚杆钢筋选用3C18
a.按《建筑边坡工程技术规范GB 50330-2013》公式8.2.2-1计算
As=3*254=762mm2
Kb=2.0,fy=360 N/mm2
相应于作用的标准组合时,单根锚所能承受的最大轴向拉力Nak=762*360/2.0N=137.2 kN>117kN,满足要求。
b. 按《建筑边坡工程技术规范GB 50330-2013》附录C.2.2 C.3.4验算
117000*1.5/3/254=230.3 N/mm2<400*0.9=360 N/mm2,满足要求。
2)按照《建筑边坡工程技术规范》8.2.3计算
K=2.4,根据地勘资料(1291勘孔),底板以下土层为:中风化泥质砂岩,frbk=200kPa。锚杆锚固段直径D=150mm,锚杆长度取3.5m(其中抗水板底部土体扰动0.5m需要扣除,即锚杆计算有效长度=3.0m),相应于作用的标准组合时,单根锚所能承受的最大轴向拉力标准值为:
Nak=3.14*0.15*200*3.0/2.4=117.75kN,满足要求。

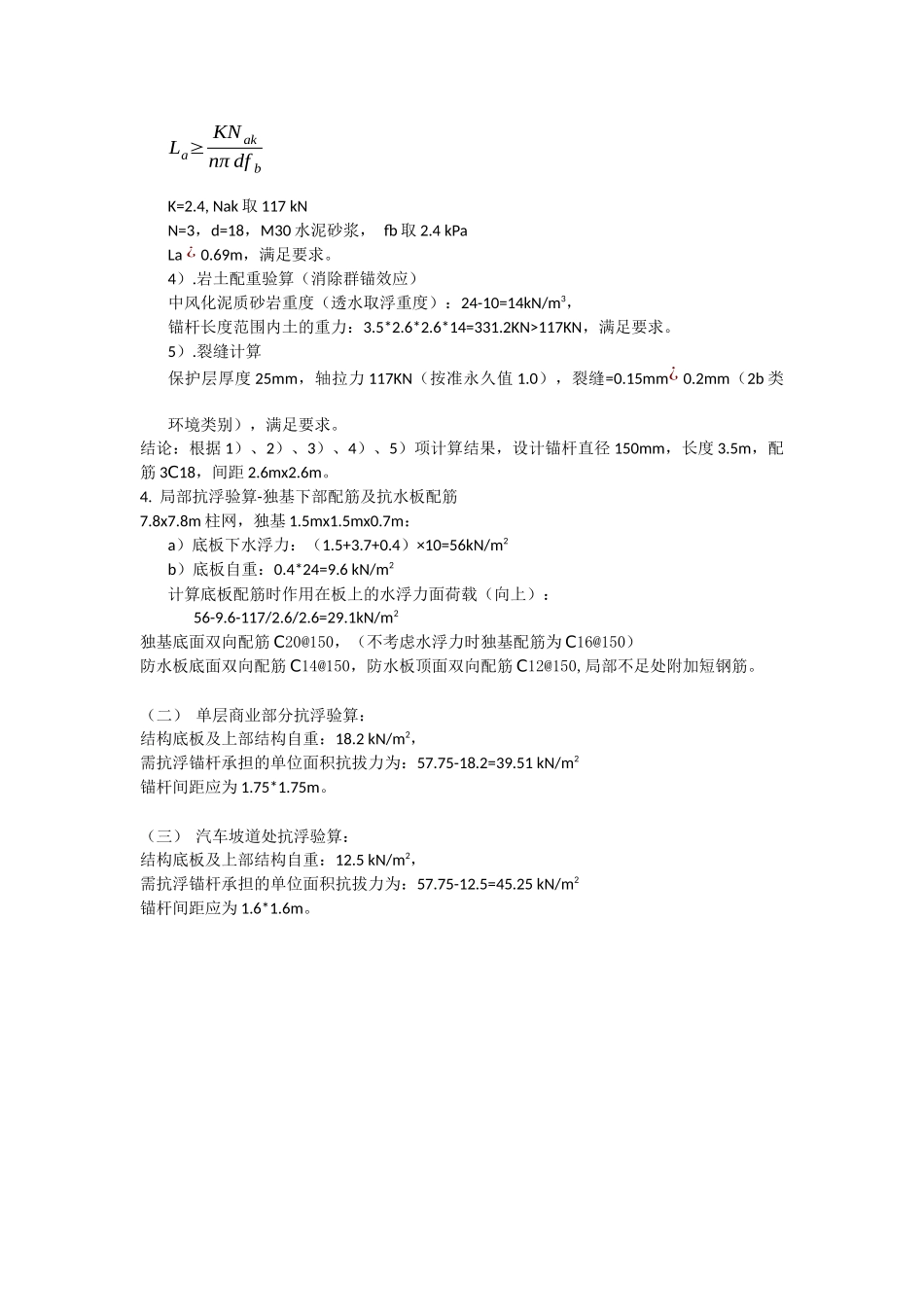

3). 按照《建筑边坡工程技术规范》8.2.4计算
K=2.4, Nak取117 kN
N=3,d=18,M30水泥砂浆, fb取2.4 kPa
La 0.69m,满足要求。
4).岩土配重验算(消除群锚效应)
中风化泥质砂岩重度(透水取浮重度):24-10=14kN/m3,
锚杆长度范围内土的重力:3.5*2.6*2.6*14=331.2KN>117KN,满足要求。
5).裂缝计算
保护层厚度25mm,轴拉力117KN(按准永久值1.0),裂缝=0.15mm0.2mm(2b类环境类别),满足要求。
结论:根据1)、2)、3)、4)、5)项计算结果,设计锚杆直径150mm,长度3.5m,配筋3C18,间距2.6mx2.6m。
4. 局部抗浮验算-独基下部配筋及抗水板配筋
7.8x7.8m柱网,独基1.5mx1.5mx0.7m:
a)底板下水浮力:(1.5+3.7+0.4)×10=56kN/m2
b)底板自重:0.4*24=9.6 kN/m2
计算底板配筋时作用在板上的水浮力面荷载(向上):
56-9.6-117/2.6/2.6=29.1kN/m2
独基底面双向配筋C20@150,(不考虑水浮力时独基配筋为C16@150)
防水板底面双向配筋C14@150,防水板顶面双向配筋C12@150,局部不足处附加短钢筋。
(二) 单层商业部分抗浮验算:
结构底板及上部结构自重:18.2 kN/m2,
需抗浮锚杆承担的单位面积抗拔力为:57.75-18.2=39.51 kN/m2
锚杆间距应为1.75*1.75m。
(三) 汽车坡道处抗浮验算:
结构底板及上部结构自重:12.5 kN/m2,
需抗浮锚杆承担的单位面积抗拔力为:57.75-12.5=45.25 kN/m2
锚杆间距应为1.6*1.6m。
