大型方舱医疗隔离点机电安装关键技术_朱进林.pdf

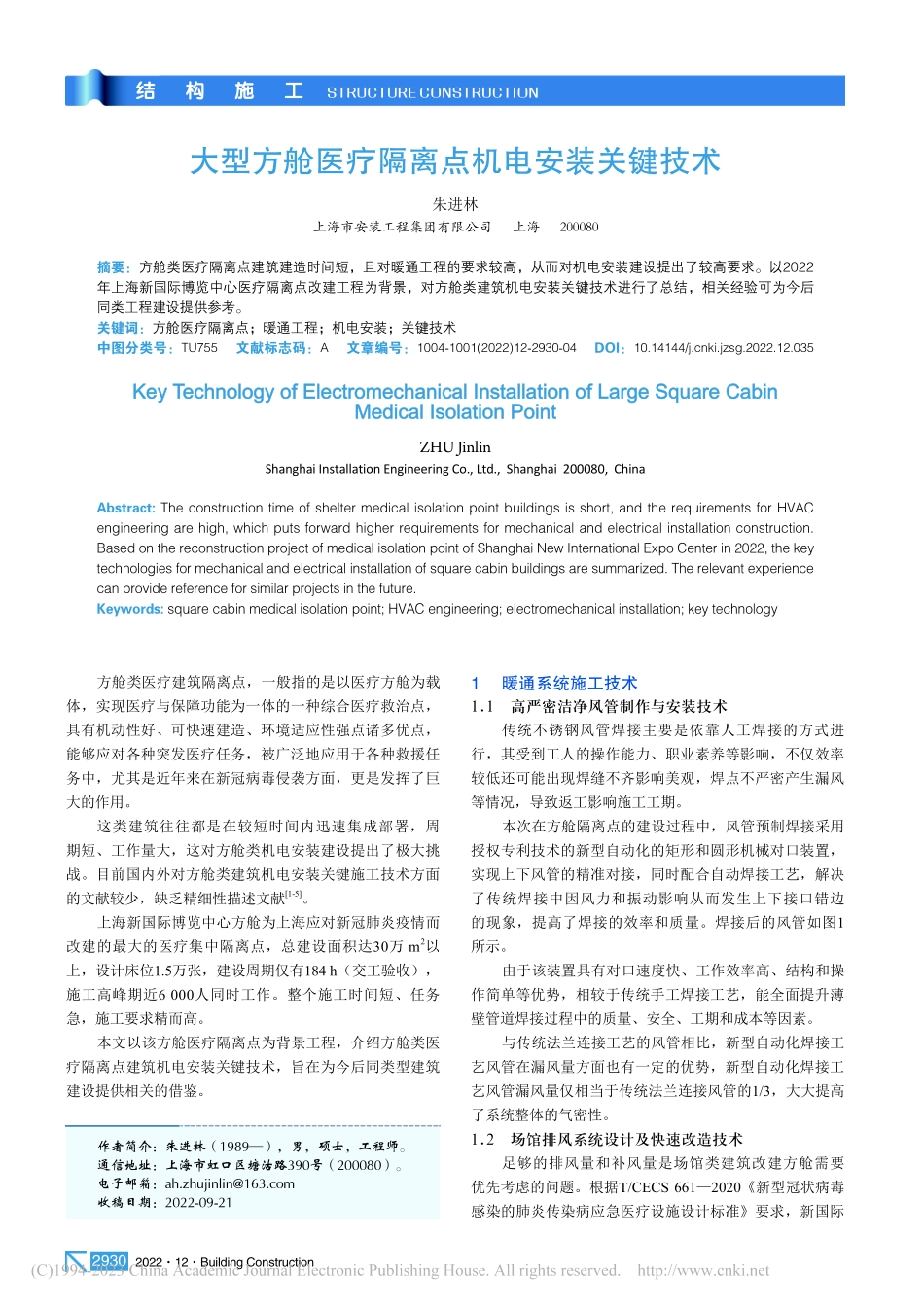

202212Building Construction2930大型方舱医疗隔离点机电安装关键技术朱进林上海市安装工程集团有限公司 上海 200080摘要：方舱类医疗隔离点建筑建造时间短，且对暖通工程的要求较高，从而对机电安装建设提出了较高要求。以2022年上海新国际博览中心医疗隔离点改建工程为背景，对方舱类建筑机电安装关键技术进行了总结，相关经验可为今后同类工程建设提供参考。关键词：方舱医疗隔离点；暖通工程；机电安装；关键技术中图分类号：TU755 文献标志码：A 文章编号：1004-1001(2022)12-2930-04 DOI：10.14144/ki.jzsg.2022.12.035Key Technology of Electromechanical Installation of Large Square Cabin Medical Isolation PointZHU JinlinShanghai Installation Engineering Co.,Ltd.,Shanghai 200080,ChinaAbstract:The construction time of shelter medical isolation point buildings is short,and the requirements for HVAC engineering are high,which puts forward higher requirements for mechanical and electrical installation construction.Based on the reconstruction project of medical isolation point of Shanghai New International Expo Center in 2022,the key technologies for mechanical and electrical installation of square cabin buildings are summarized.The relevant experience can provide reference for similar projects in the future.Keywords:square cabin medical isolation point;HVAC engineering;electromechanical installation;key technology1 暖通系统施工技术1.1 高严密洁净风管制作与安装技术传统不锈钢风管焊接主要是依靠人工焊接的方式进行，其受到工人的操作能力、职业素养等影响，不仅效率较低还可能出现焊缝不齐影响美观，焊点不严密产生漏风等情况，导致返工影响施工工期。本次在方舱隔离点的建设过程中，风管预制焊接采用授权专利技术的新型自动化的矩形和圆形机械对口装置，实现上下风管的精准对接，同时配合自动焊接工艺，解决了传统焊接中因风力和振动影响从而发生上下接口错边的现象，提高了焊接的效率和质量。焊接后的风管如图1 所示。由于该装置具有对口速度快、工作效率高、结构和操作简单等优势，相较于传统手工焊接工艺，能全面提升薄壁管道焊接过程中的质量、安全、工期和成本等因素。与传统法兰连接工艺的风管相比，新型自动化焊接工艺风管在漏风量方面也有一定的优势，新型自动化焊接工艺风管漏风量仅相当于传统法兰连接风管的1/3，大大提高了系统整体的气密性。1.2 场馆排风系统设计及快速改造技术足够的排风量和补风量是场馆类建筑改建方舱需要优先考虑的问题。根据T/CECS 6612020新型冠状病毒感染的肺炎传染病应急医疗设施设计标准要求，新国际方舱类医疗建筑隔离点，一般指的是以医疗方舱为载体，实现医疗与保障功能为一体的一种综合医疗救治点，具有机动性好、可快速建造、环境适应性强点诸多优点，能够应对各种突发医疗任务，被广泛地应用于各种救援任务中，尤其是近年来在新冠病毒侵袭方面，更是发挥了巨大的作用。这类建筑往往都是在较短时间内迅速集成部署，周期短、工作量大，这对方舱类机电安装建设提出了极大挑战。目前国内外对方舱类建筑机电安装关键施工技术方面的文献较少，缺乏精细性描述文献1-5。上海新国际博览中心方舱为上海应对新冠肺炎疫情而改建的最大的医疗集中隔离点，总建设面积达30万 m2以上，设计床位1.5万张，建设周期仅有184 h（交工验收），施工高峰期近6 000人同时工作。整个施工时间短、任务急，施工要求精而高。本文以该方舱医疗隔离点为背景工程，介绍方舱类医疗隔离点建筑机电安装关键技术，旨在为今后同类型建筑建设提供相关的借鉴。作者简介：朱进林（1989），男，硕士，工程师。通信地址：上海市虹口区塘沽路390号（200080）。电子邮箱：收稿日期：2022-09-21结构施工STRUCTURE CONSTRUCTION建筑施工第44卷第12期2931图1 方舱隔离点排风管安装效果 博览中心场馆内患者收治区需设置机械排风系统，排风量不小于150 m3/h，收治区按1 600床设置，总排风量需求为 240 000 m3/h，该场馆设有24台空调箱，单台风量18 500 m3/h，总风量444 000 m3/h，考虑局部改造14台空调机组（单边7台），总排风量259 000 m3/h，满足排风量要求。在施工过程中，采用将原有空调箱改造成排风机的施工方案，封闭空调箱的新风口，同时隔断送风通路，箱体送风端外侧板拆除作为排放口，将箱体内原有中效过滤器改为F9亚高效过滤器，同时保证排放口离地高度大于7.2 m，以此来满足设计要求（图2）。图2 空调箱更换亚高效过滤器为了减少风机及电缆采购，缩短方舱建设周期，场馆补风采用门窗结构缝隙自然补风形式。疏散门的门缝宽度取0.0050.010 m，展馆大门有双扇大门宽2.7 m、高7.2 m，内嵌4扇小门宽1.3 m、高2.2 m，门缝缝隙总长度为45.4 m。一般通过门缝自然补风的风速保持在13 m/s范围内，在此取3 m/s为计算上限值，单个展厅共10扇大门，则通风门缝自然补风量为49 032 m3/h。展馆墙体靠门边有400 mm400 mm的猫洞，单个展馆共20个猫洞，总面积3.2 m2，面风速约为4 m/s，补风量为46 080 m3/h。窗缝隙取0.005 m，展馆窗缝总长约2 880 m，缝隙风速同门缝取3 m/s，补风量为155 520 m3/h。总的补风量为250 632 m3/h，结构缝隙渗透风量略小于总排风量，经过计算既可以满足场馆内安全换气要求，又可以形成馆内的微负压要求，对防止病毒向外扩散有利，可满足补风设计要求。1.3 隔离区域负压测试及气流流向测试技术建成后的场馆，为了确定隔离点建筑内不同安全性质的区域内压力梯度和气流方向是否正确，防止污染物通过气流的交叉而形成多重感染，需要对各区域内的空气进行空气压力以及气流流向测试。基于改建的方舱补风量略小于排风量，方舱内需要维持5 Pa的微负压环境。以新国际博览中心N2和N4场馆为例，测试位置为2个场馆内一脱和二脱区域。压力测试时，从测试区域门下方软垫处伸管，测试按照从高到低的顺序依次进行，在重要位置加测压力表。测试结果显示，二脱区域比一脱区域有更小的压强（差额5 Pa左右），可以有效防止第一次脱衣附着在防护服上的病毒通过气流向二脱区流动。同时也说明了改建的方舱区域内密封性较好，能有效防止气流外泄，舱内压力梯度符合设计要求，满足使用要求。气流流向测试选择在静态或者空态情况下空调装置正常运行平稳后进行。待建筑内压差符合规定要求时，用发烟器在规定的测点以及“典型位置”释放可见的烟雾，并随气流形成可见的流线。同时，根据压力梯度和气流预判流向的要求，采用压力指示牌，同时采用示踪烟雾当流过“典型位置”时拍摄下流线。图3为新国际博览中心方舱医疗隔离点内气体流向测试情形。气流测试时，采用环保型烟雾发生器1台，发烟支架和示踪管1套及1台常规摄像机。当确认烟雾从安全区流向危险区，并观察形成一定的流速后判定为合格。图3 方舱隔离点不同区域的气流流向测试2 管道系统施工技术2.1 给水系统专项施工技术方舱隔离点应配置足量开水炉，提供足量生活热水，以减少人员聚集排队取开水现象。在本项目中通过采用大容量、高功率开水炉，进而提高单炉出水率。方舱外缓冲区部分、舱内护士站侧部分给水系统主要包括立盆、洗涤盆、龙头、小厨宝、电开水炉及相应给水管道。厕所洗漱朱进林:大型方舱医疗隔离点机电安装关键技术朱进林202212Building Construction2932区给水系统主要包括不锈钢台盆及龙头、淋浴龙头、小厨宝、淋浴电热水器及临时厕所的供水。给水管材质宜选用聚氯乙烯管、无规聚丙烯管、高密度聚乙烯管等，连接方式宜采用热熔连接，龙头采用感应龙头。另外，小厨宝、电热水器在未通水调试前不应处于受电状态，防止干烧损坏，在室外安装时应有防雨措施。2.2 排水系统专项施工技术在新国际博览中心方舱医疗隔离点改造项目中，室外总体排水系统主要为方舱污废水收集管道及污废水消毒处理设备。方舱各类污废水通过各级污水提升装置压力排送至预相应消毒池（消毒水箱），加药预消毒后再排至化粪池，完成污废水收集与处理，再由专业处理单位处理。成品消毒池（消毒水箱），材质选用钢质、不锈钢质或玻璃钢质，采用地上安装形式，安装时应注意水箱安装的平整度，并做好设备与基础的有效固定。加药设备应设置设备减振，确保运行的稳定。室外安装加药设备选型时应考虑其控制箱防水性，应做好必要防雨措施以防电路损坏。为提高施工效率，污废水压力排水宜采用衬塑钢管卡箍连接、高密度聚乙烯管热熔连接，压力排水管管道转弯处需做好支撑，防止接口受力变形渗漏。厕所区的污水排放采用分支管重力排放（通过将厕所抬高，下方设置一定坡度的排放支管实现），污水集中后由于重力排放形式无法满足彻底排放的需求，需要引入大流量带切割的动力提升装置，以防止管道内由于各类污物导致的堵塞从而影响厕所的正常使用。当安装在室外时，其控制箱宜采用IP67防水等级，当采购无法满足时，应额外做好防雨措施。调试启动时需检查阀门启闭状况，防止打闷泵现象。厕所区应设置不锈钢小便池，减少厕所的使用负担，减少人员如厕聚集排队现象。重力排水管，特别是临时卫生间总管，应放大横管口径，安装时尽量增加横管坡度，确保频繁使用时排水顺畅。各排水点应自带水封或设置不小于50 mm水封。2.3 污水无毒化处理配套施工技术通常医疗隔离点处理污水的方法为生物法，即活性污泥法处理，具体的工艺流程为：格栅预消毒池化粪池调节池厌氧池接触氧化池膜生物反应器池消毒池。而新国际博览中心隔离点，由于施工工期紧，污水通过集中收集后，直接排至污水箱（化粪池），故采用了预消毒化粪池专车抽走的方案，优点在于备货周期短，施工周期短，投资低，但需要专车抽水运输处理，运维费用高，特别适合紧急状态下使用。采用专用的加药装置，根据污水罐内测试的氯含量而自动给药，以满足污水罐内的消毒需要。消毒加药装置采用一用一备设计，污水站空气需要经过消毒后高空排放，设施尽量保持密闭状态；预消毒时间不小于1 h，二级消毒不小于2 h。根据上海市卫健委的要求，确保药水在消毒池的停留时间大于1.5 h，要求每天自测2次余氯（余氯值在6.510.0 mg/L），若停留时间不足1 h，需加大投药量，保持余氯值在10 mg/L以上。3 电气系统施工技术方舱类建筑隔离点中照明、插座电源线路宜架空敷设，若需地面敷设管路的应采用金属管（槽）保护，宜避开人员通行及货物运输通道，无法避开时应采取必要的保护措施。在采用电热水器的淋浴间或盥洗室、医疗设备间等房间应设置辅助（局部）等电位联结，类用电设备金属外壳均应接地。另外，除集装式方舱需设置照明外，隔断式方舱内尽量利用建筑原有照明，部分照度不满足要求的区域设置壁灯、台灯等局部照明。4 安全系统关键施工技术4.1 安全门禁系统运用在传统设
