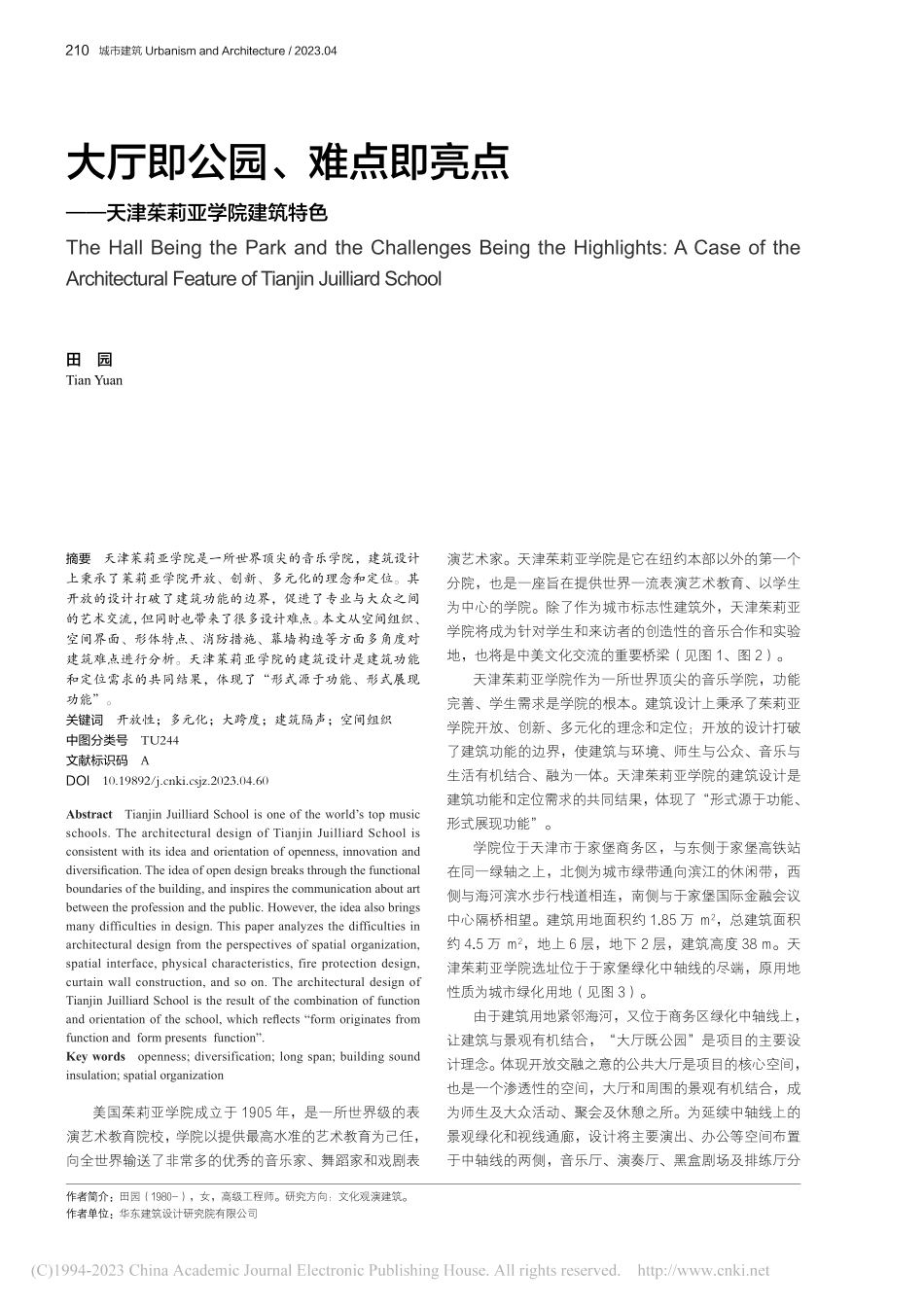

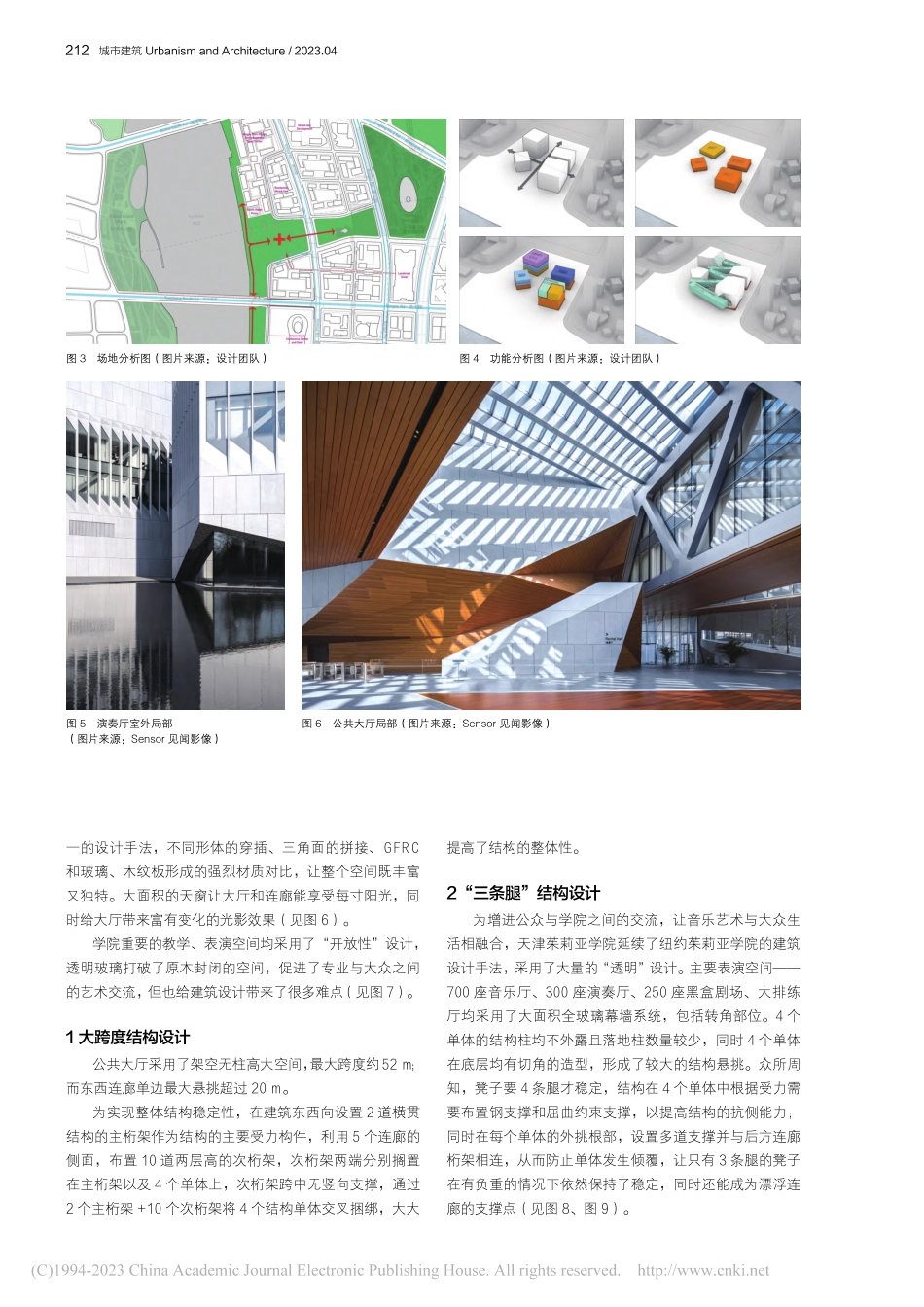

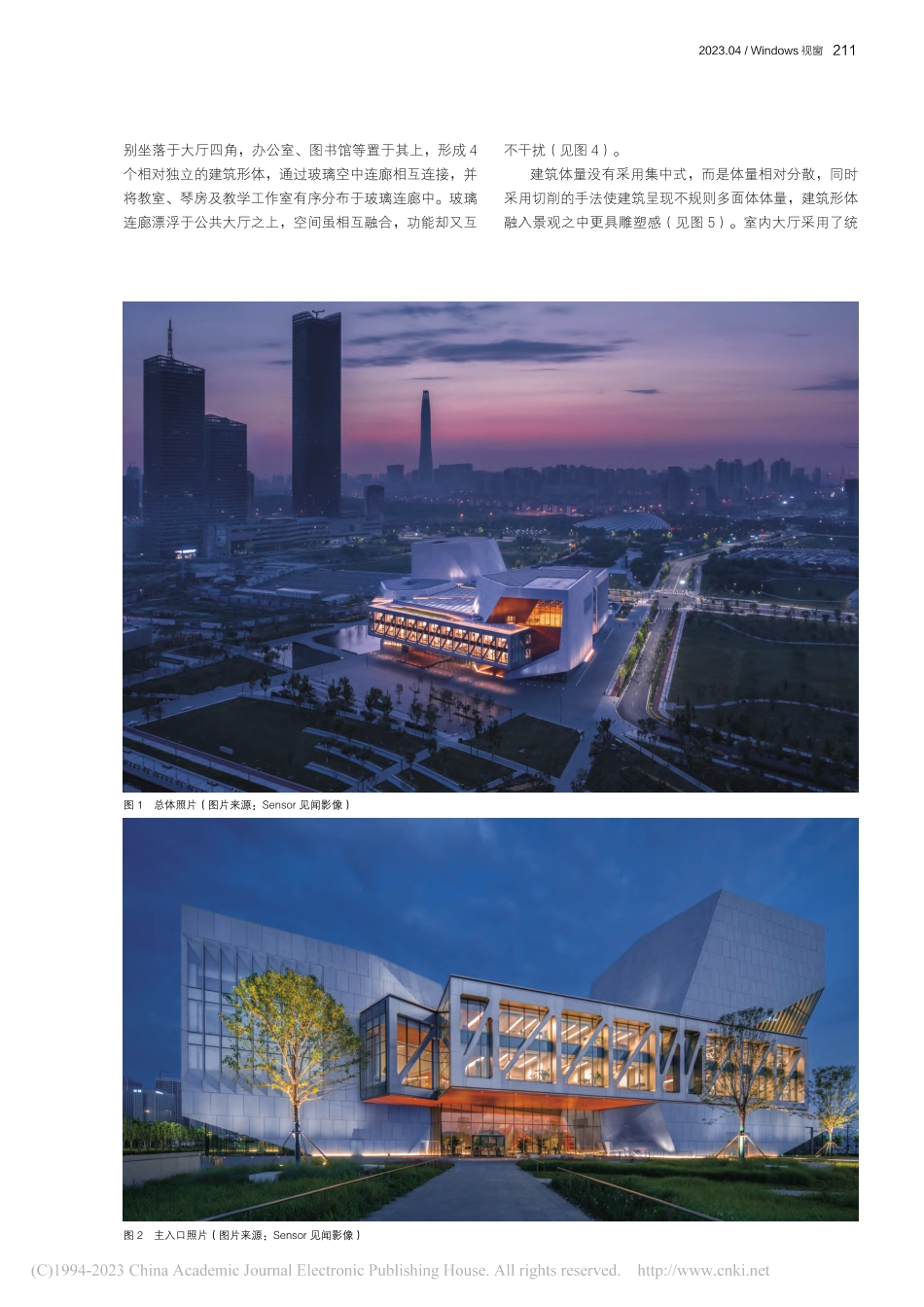

210城市建筑 Urbanism and Architecture/2023.04演艺术家。天津茱莉亚学院是它在纽约本部以外的第一个分院，也是一座旨在提供世界一流表演艺术教育、以学生为中心的学院。除了作为城市标志性建筑外，天津茱莉亚学院将成为针对学生和来访者的创造性的音乐合作和实验地，也将是中美文化交流的重要桥梁（见图 1、图 2）。天津茱莉亚学院作为一所世界顶尖的音乐学院，功能完善、学生需求是学院的根本。建筑设计上秉承了茱莉亚学院开放、创新、多元化的理念和定位；开放的设计打破了建筑功能的边界，使建筑与环境、师生与公众、音乐与生活有机结合、融为一体。天津茱莉亚学院的建筑设计是建筑功能和定位需求的共同结果，体现了“形式源于功能、形式展现功能”。学院位于天津市于家堡商务区，与东侧于家堡高铁站在同一绿轴之上，北侧为城市绿带通向滨江的休闲带，西侧与海河滨水步行栈道相连，南侧与于家堡国际金融会议中心隔桥相望。建筑用地面积约 1.85 万 m2，总建筑面积约 4.5 万 m2，地上 6 层，地下 2 层，建筑高度 38 m。天津茱莉亚学院选址位于于家堡绿化中轴线的尽端，原用地性质为城市绿化用地（见图 3）。由于建筑用地紧邻海河，又位于商务区绿化中轴线上，让建筑与景观有机结合，“大厅既公园”是项目的主要设计理念。体现开放交融之意的公共大厅是项目的核心空间，也是一个渗透性的空间，大厅和周围的景观有机结合，成为师生及大众活动、聚会及休憩之所。为延续中轴线上的景观绿化和视线通廊，设计将主要演出、办公等空间布置于中轴线的两侧，音乐厅、演奏厅、黑盒剧场及排练厅分摘要天津茱莉亚学院是一所世界顶尖的音乐学院，建筑设计上秉承了茱莉亚学院开放、创新、多元化的理念和定位。其开放的设计打破了建筑功能的边界，促进了专业与大众之间的艺术交流，但同时也带来了很多设计难点。本文从空间组织、空间界面、形体特点、消防措施、幕墙构造等方面多角度对建筑难点进行分析。天津茱莉亚学院的建筑设计是建筑功能和定位需求的共同结果，体现了“形式源于功能、形式展现功能”。关键词开放性；多元化；大跨度；建筑隔声；空间组织中图分类号TU244文献标识码ADOI10.19892/ki.csjz.2023.04.60Abstract Tianjin Juilliard School is one of the worlds top music schools.The architectural design of Tianjin Juilliard School is consistent with its idea and orientation of openness,innovation and diversification.The idea of open design breaks through the functional boundaries of the building,and inspires the communication about art between the profession and the public.However,the idea also brings many difficulties in design.This paper analyzes the difficulties in architectural design from the perspectives of spatial organization,spatial interface,physical characteristics,fire protection design,curtain wall construction,and so on.The architectural design of Tianjin Juilliard School is the result of the combination of function and orientation of the school,which reflects“form originates from function and form presents function”.Key words openness;diversification;long span;building sound insulation;spatial organization美国茱莉亚学院成立于 1905 年，是一所世界级的表演艺术教育院校，学院以提供最高水准的艺术教育为己任，向全世界输送了非常多的优秀的音乐家、舞蹈家和戏剧表作者简介：田园（1980-），女，高级工程师。研究方向：文化观演建筑。作者单位：华东建筑设计研究院有限公司大厅即公园、难点即亮点天津茱莉亚学院建筑特色The Hall Being the Park and the Challenges Being the Highlights:A Case of the Architectural Feature of Tianjin Juilliard School田 园Tian Yuan211 2023.04/Windows 视窗别坐落于大厅四角，办公室、图书馆等置于其上，形成 4个相对独立的建筑形体，通过玻璃空中连廊相互连接，并将教室、琴房及教学工作室有序分布于玻璃连廊中。玻璃连廊漂浮于公共大厅之上，空间虽相互融合，功能却又互不干扰（见图 4）。建筑体量没有采用集中式，而是体量相对分散，同时采用切削的手法使建筑呈现不规则多面体体量，建筑形体融入景观之中更具雕塑感（见图 5）。室内大厅采用了统图 2 主入口照片（图片来源：Sensor见闻影像）图 1 总体照片（图片来源：Sensor见闻影像）212城市建筑 Urbanism and Architecture/2023.04一的设计手法，不同形体的穿插、三角面的拼接、GFRC和玻璃、木纹板形成的强烈材质对比，让整个空间既丰富又独特。大面积的天窗让大厅和连廊能享受每寸阳光，同时给大厅带来富有变化的光影效果（见图 6）。学院重要的教学、表演空间均采用了“开放性”设计，透明玻璃打破了原本封闭的空间，促进了专业与大众之间的艺术交流，但也给建筑设计带来了很多难点（见图 7）。1 大跨度结构设计公共大厅采用了架空无柱高大空间，最大跨度约52 m；而东西连廊单边最大悬挑超过 20 m。为实现整体结构稳定性，在建筑东西向设置 2 道横贯结构的主桁架作为结构的主要受力构件，利用 5 个连廊的侧面，布置 10 道两层高的次桁架，次桁架两端分别搁置在主桁架以及 4 个单体上，次桁架跨中无竖向支撑，通过2 个主桁架+10 个次桁架将 4 个结构单体交叉捆绑，大大提高了结构的整体性。2“三条腿”结构设计为增进公众与学院之间的交流，让音乐艺术与大众生活相融合，天津茱莉亚学院延续了纽约茱莉亚学院的建筑设计手法，采用了大量的“透明”设计。主要表演空间700 座音乐厅、300 座演奏厅、250 座黑盒剧场、大排练厅均采用了大面积全玻璃幕墙系统，包括转角部位。4 个单体的结构柱均不外露且落地柱数量较少，同时 4 个单体在底层均有切角的造型，形成了较大的结构悬挑。众所周知，凳子要 4 条腿才稳定，结构在 4 个单体中根据受力需要布置钢支撑和屈曲约束支撑，以提高结构的抗侧能力；同时在每个单体的外挑根部，设置多道支撑并与后方连廊桁架相连，从而防止单体发生倾覆，让只有 3 条腿的凳子在有负重的情况下依然保持了稳定，同时还能成为漂浮连廊的支撑点（见图 8、图 9）。图 5 演奏厅室外局部（图片来源：Sensor见闻影像）图 6 公共大厅局部（图片来源：Sensor见闻影像）图 4 功能分析图（图片来源：设计团队）图 3 场地分析图（图片来源：设计团队）213 2023.04/Windows 视窗图 7 公共大厅（图片来源：Sensor见闻影像）图 8 结构示意图（图片来源：设计团队）3 大厅消防设计大跨度无柱的公共大厅是整个项目最主要的核心空间，也是连接所有功能的交通空间，同时是消防疏散的重要空间。大厅的消防设计则是整个项目消防设计的关键点。本项目建筑总建筑面积约 4.5 万 m2，建筑高度 38 m，属于高层建筑。首先，公共大厅由于是无柱大空间，作为公众、学生、教师之间的交流空间，无法进行物理分隔，建筑面积大于 3 000 m2；其次，位于大厅 4 个角部的音乐厅、演奏厅、黑盒剧场、大排练厅都是地下一层到地上的通高空间，分别划分为独立的防火分区。但人员疏散除设置了直接对外疏散口外，部分人员还需要经过公共大厅进行对外疏散（见图 10）；然后由于开放的设计理念和建筑形态的要求，学院的教学空间“漂浮”横跨于公共大厅上空，教学空间与大厅之间采用玻璃分隔。教学连廊为独立的防结构悬挑结构悬挑结构悬挑演奏厅音乐厅结构悬挑黑盒剧场排演厅演奏厅排演厅连廊 1连廊 2连廊 3音乐厅连廊 4连廊 5黑盒剧场214城市建筑 Urbanism and Architecture/2023.04火分区，与大厅之间的玻璃分隔应满足防火分隔要求（见图 11）。以上所有难点都与大厅有密切关系，最终“类室外环境”成为解决大厅消防的突破点。除了对大厅进行必要的消防措施保护外，大厅设置自然排烟，排烟窗的有效面积不小于地面面积的 25%。设置的自动排烟窗具备防失效保护功能，保证在火灾时能够在 60 s 内自动打开并处于全开位置，并具备与火灾报警系统联动控制功能、远程控制开启功能和现场手动开启功能。通过烟雾控制分析和 CFD模拟，中庭烟雾控制策略可以充分排出烟雾，并在首层大厅提供可见度，环境类似室外，人员可以通过大厅安全撤离。4 玻璃幕墙隔声设计音乐厅、演奏厅、黑盒剧场、大排练厅、乐队排练厅是天津茱莉亚学院中最重要的几个表演空间，也是一所音乐学院中对声学要求最高的空间。为达到高标准的隔声要求，通常表演厅、观众厅、排练厅等会采用重质的墙体，如混凝土墙、高容重砌块墙等作为隔声围护结构。但茱莉亚学院希望将“自由、开放”的教学理念也融入建筑设计中，通过建筑语言来展现功能。隔声与“透明”之间似乎形成了一对矛盾体。天津茱莉亚学院采用了双道玻璃幕墙的设计，外侧玻璃幕墙配置采用了 5 层玻璃、2 层空腔，整体厚度达 110 mm；内侧玻璃幕墙则配置采用了 3 层玻璃（见图 12）。玻璃幕墙采用了半隐框设计，通过上下玻璃夹固定通高玻璃，玻璃板块横向之间采用密封胶封堵，外观上没有任何幕墙杆件外露，从而实现完全“透明”的效果，同时又通过双道玻璃有效隔绝了外部噪声对室内的声学影响（见图 13、图 14）。双道玻璃幕墙之间还设置了双层电动幕帘，以适应不同演出对环境的要求；为防止双玻幕墙之间因为温差产生结露现象，在双道幕墙之间还设置了图 9音乐会室外局部（图片来源：Sensor 见闻影像）图 10 大厅疏散示意图（图片来源：设计团队）图 11 大厅连廊防火分隔示意图（图片来源：设计团队）排烟天窗排烟天窗排烟天窗红外对射水炮钢化玻璃 1 小时窗喷215 2023.04/Windows 视窗电加热装置。所有设计都是为了完美呈现富有感染力的建筑效果。5 天窗建筑结构一体化设计为营造“LOBBY=PARK”，首层大厅设计了大型天窗，将阳光引入大厅，不仅满足了大厅里绿植生长的需要，也让悬架于大厅内的连廊教室能够获得足够的自然光。同时由于大厅是重要的人员疏散路径，因此消防设计要求大厅在紧急情况下天窗必须开启，以便让大厅达到室外效果。天窗开启面积达到了 700 多 m2。大面积的天窗和大面积的开启扇带来的最直接的问题就是存在天窗漏水的隐患。如果天窗排水不畅，即使密封性再好也不能保证天窗不漏，这在国内很多大型项目中已经屡见不鲜。结合防水理论中“疏”先于“堵”，设计的关键是解决天窗的排水能效。设计将天窗排水分为两级。首先以 5%的坡度快速将雨水排到幕墙系统的排水沟里，再由幕墙系统排水沟排至屋顶花园排水天沟内。两级排水将天窗上的雨水有组织地进
