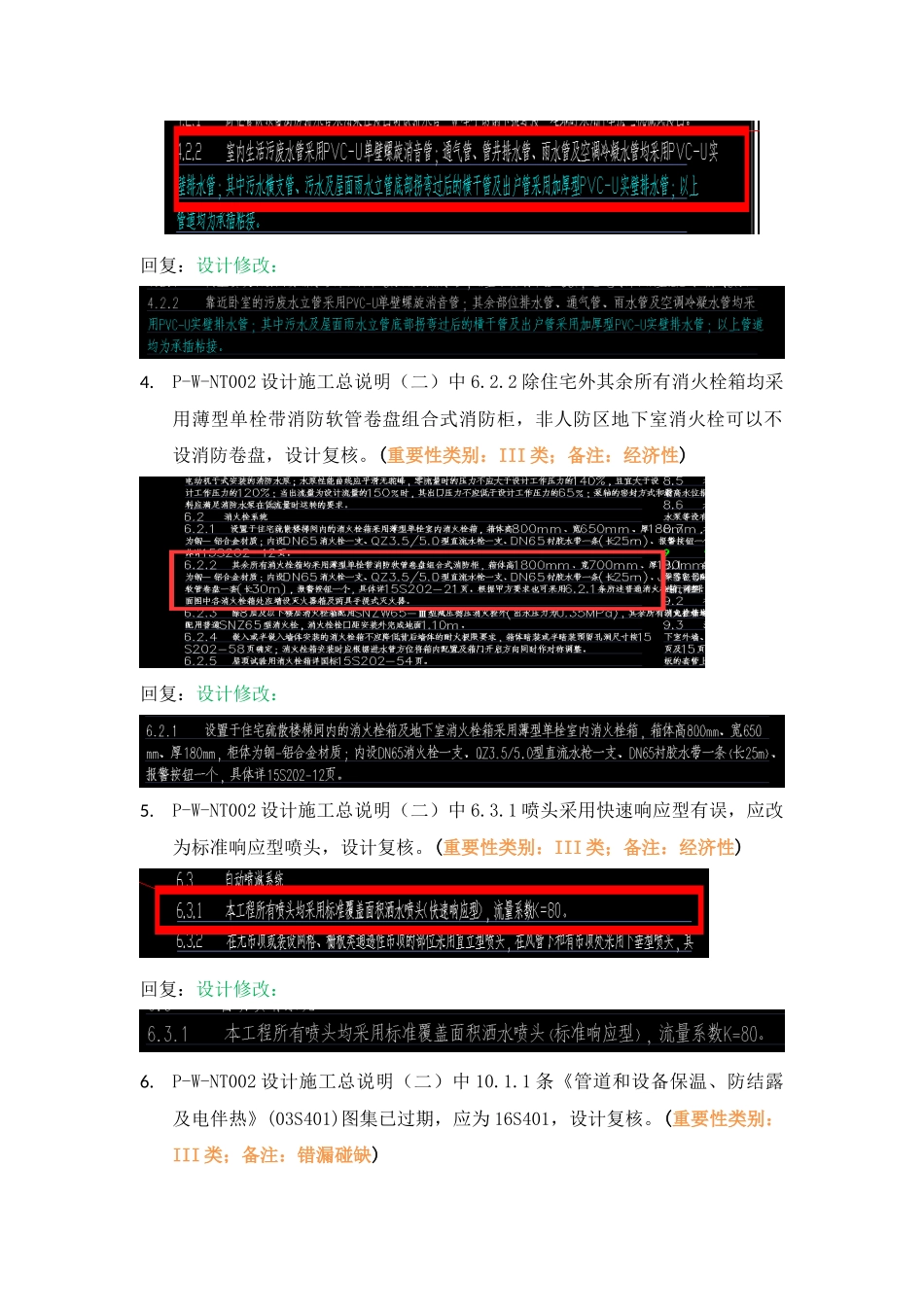

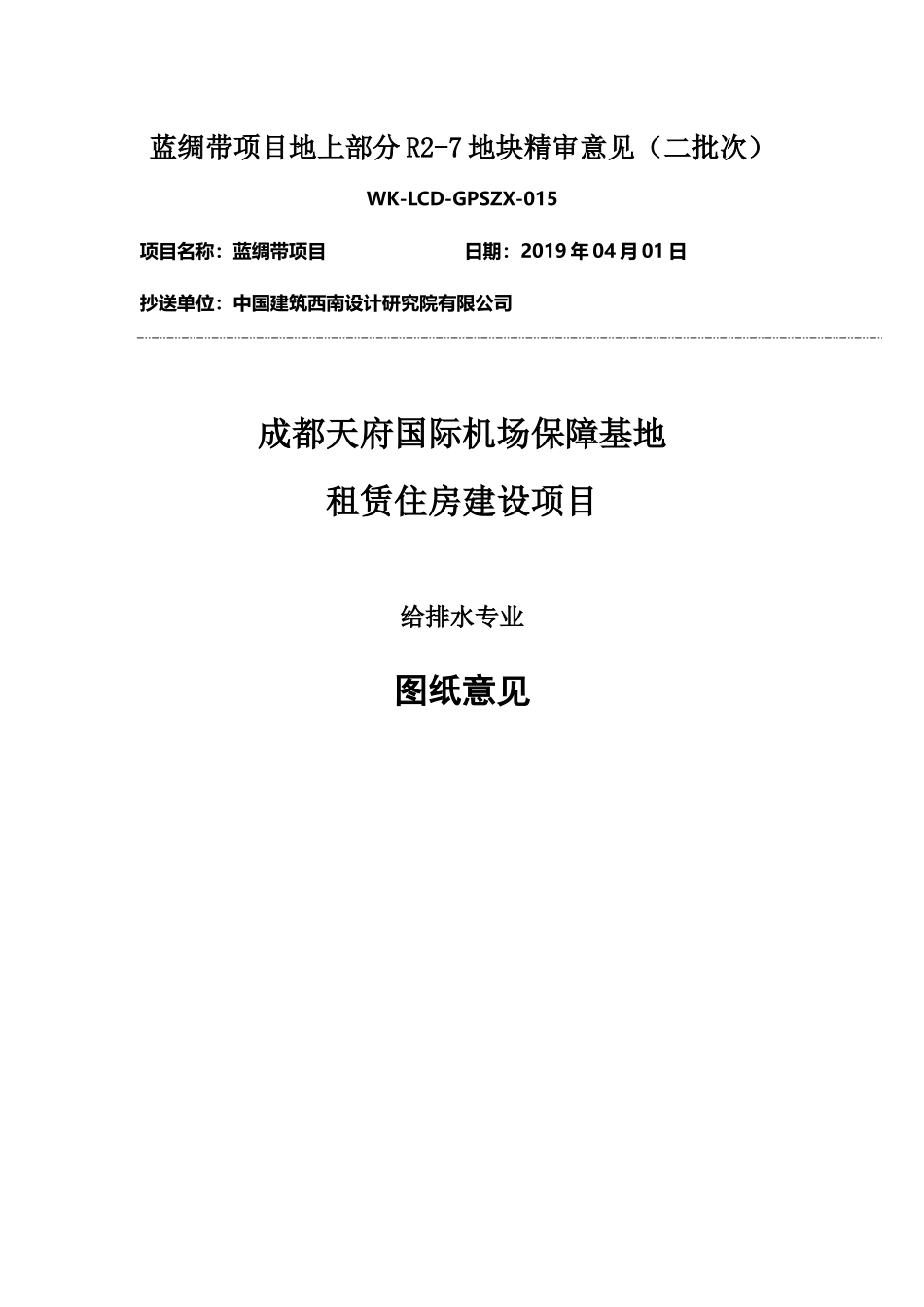

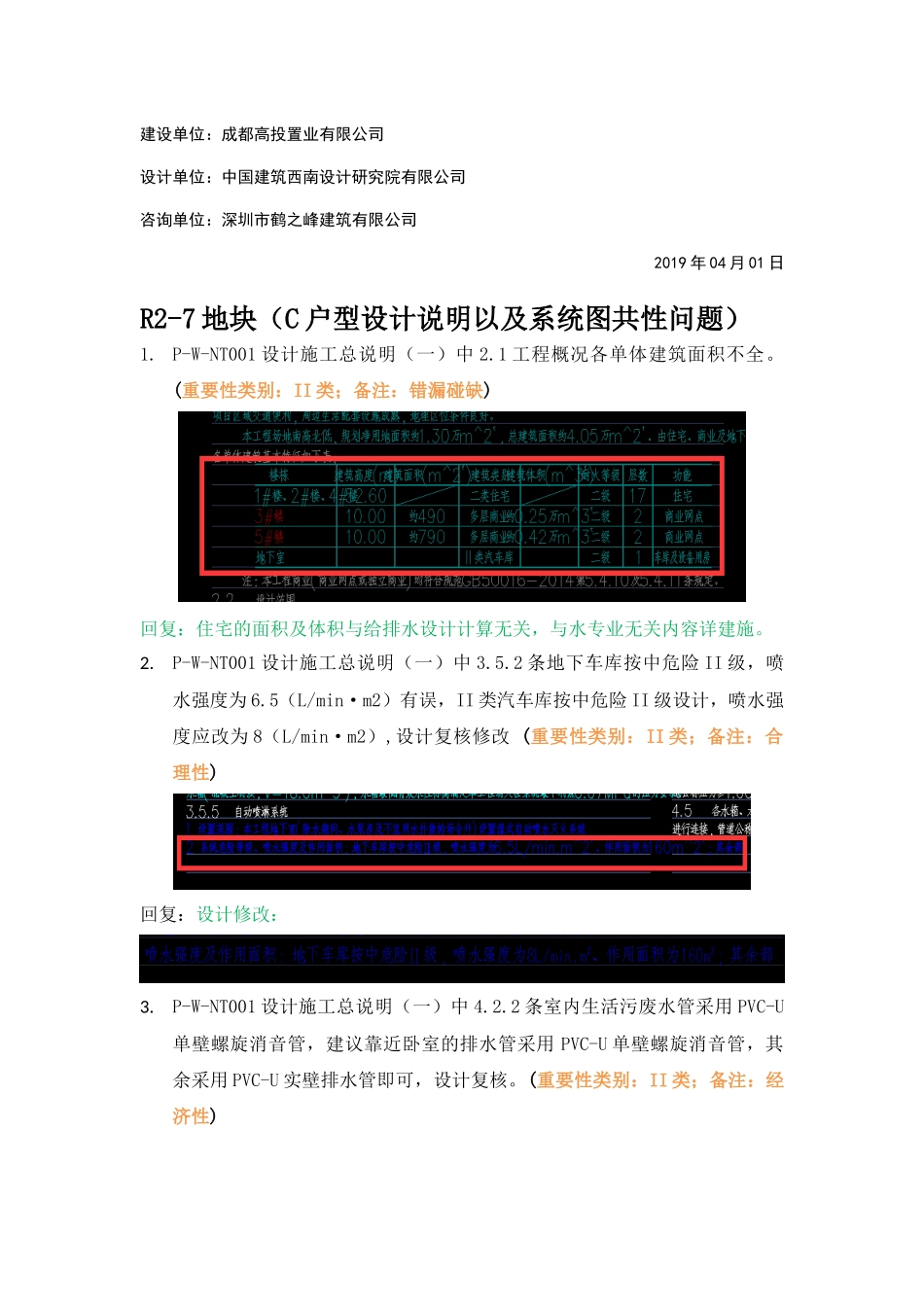

蓝绸带项目地上部分R2-7地块精审意见（二批次） WK-LCD-GPSZX-015 项目名称：蓝绸带项目 日期：2019年04月01日 抄送单位：中国建筑西南设计研究院有限公司 成都天府国际机场保障基地 租赁住房建设项目 给排水专业 图纸意见 建设单位：成都高投置业有限公司 设计单位：中国建筑西南设计研究院有限公司 咨询单位：深圳市鹤之峰建筑有限公司 2019年04月01日 R2-7地块（C户型设计说明以及系统图共性问题） 1. P-W-NT001设计施工总说明（一）中2.1工程概况各单体建筑面积不全。(重要性类别：II类；备注：错漏碰缺) 回复：住宅的面积及体积与给排水设计计算无关，与水专业无关内容详建施。 2. P-W-NT001设计施工总说明（一）中3.5.2条地下车库按中危险II级，喷水强度为6.5（L/min·m2）有误，II类汽车库按中危险II级设计，喷水强度应改为8（L/min·m2）,设计复核修改 (重要性类别：II类；备注：合理性) 回复：设计修改： 3. P-W-NT001设计施工总说明（一）中4.2.2条室内生活污废水管采用PVC-U单壁螺旋消音管，建议靠近卧室的排水管采用PVC-U单壁螺旋消音管，其余采用PVC-U实壁排水管即可，设计复核。(重要性类别：II类；备注：经济性) 回复：设计修改： 4. P-W-NT002设计施工总说明（二）中6.2.2除住宅外其余所有消火栓箱均采用薄型单栓带消防软管卷盘组合式消防柜，非人防区地下室消火栓可以不设消防卷盘，设计复核。(重要性类别：III类；备注：经济性) 回复：设计修改： 5. P-W-NT002设计施工总说明（二）中6.3.1喷头采用快速响应型有误，应改为标准响应型喷头，设计复核。(重要性类别：III类；备注：经济性) 回复：设计修改： 6. P-W-NT002设计施工总说明（二）中10.1.1条《管道和设备保温、防结露及电伴热》(03S401)图集已过期，应为16S401，设计复核。(重要性类别：III类；备注：错漏碰缺) 回复：设计修改 7. P-W-NT001设计施工总说明（二）中11.1条生活给水系统管道在交付使用前必须经过冲洗和消毒的要求未明确，设计复核。(重要性类别：III类；备注：错漏碰缺) 回复：具体措施由施工单位按施工验收规范确定。 8. P-W-NT001设计施工总说明（二）中引用的标准图集未注明页号，类似问题设计复核。(重要性类别：III类；备注：错漏碰缺) 回复：选用标准图目录，仅代表本工程参照了哪些图集。详见相关说明或大样图，施工单位可根据图纸自行查阅。 9. P-W-NT003设计施工总说明（三）、选用标准图目录、图例中图例不完整，且多处与图纸中不一致，设计复核。(重要性类别：III类；备注：错漏碰缺) 回复：详见设计说明第12.7条。 10. 未见提供与本设计相关的设计计算书，设计复核。(重要性类别：III类；备注：错漏碰缺) 回复：设计已复核，计算书为内部文件。 11. 缺主要设备材料表，设计复核补充。(重要性类别：II类；备注：图纸深度) 回复：主要设备材料，详见水专业相应平面及大样图。 12. C户型给排水及消防系统原理图中污水立管最低层、拐弯处和乙字管的上部应设置检查口，且应按建筑给水排水设计规范GB 50015-2003 （2009年版）第4.5.12条执行，类似问题设计复核。(重要性类别：II类；备注：合理性) 回复：设计复核，详见最新设计图纸。 13. C户型给排水及消防系统原理图中应补充给水系统减压阀大样，建议减压阀改为每层主管上设置一个，减压阀垂直安装时，水流方向由下至上阀前Y型过滤器如何安装？(重要性类别：II类；备注：合理性) 回复：设置支管减压阀便于每户进行调节，减压阀选用自带过滤网减压阀。详见设计说明5.1.4条，建议维持原设计 14. C户型给排水系统展开图中给水系统管网上建议消防水箱进水管增加水表，设计复核补充。(重要性类别：II类；备注：合理性) 回复：设计复核，详见最新设计图纸。 15. C户型给排水系统展开图中消火栓系统管网上试验消火栓上建议增设阀门，便于后期检修，设计复核。(重要性类别：II类；备注：合理性) 回复：设计修改。在带有消火栓的立管上设置阀门，保证屋顶试验消火栓检修时，不影响住宅消防。同时，原设计在地下室环网设有阀门： 16. C户型给排水及消防系统原理图中水井排水立管及阳台排水立管建议增设检查口，设计复核。(重要性类别：II类；备注：合理性) 回复：非生活污水管道，底层已有检查口，无需增设检查口。 17. C户型给排水及消防系统原理图中空调冷凝水排水立管管径为DN75有误，应该改为DN50,设计复核。(重要性类别：III类；备注：错漏碰缺、经济性) 回复：设计复核，详见最新设计图纸。 18. C户型给排水及消防系统原理图中缺一层单排排水管系统图，设计复核。(重要性类别：III类；备注：合理性) 回复：设计复核，详见最新设计图纸。 R2-7地块（C户型地上给排水平面图） 1. 缺1#楼给排水平面图，设计复核。(重要性类别：II类；备注：合理性) 回复：设计复核，详见最新设计图纸。 2. 一层出户排水管需定位且明确管径、标高、坡度及编号，设计复核，类似问题设计复核。(重要性类别：III类；备注：错漏碰缺) 回复：标高详见系统图，补充单排管道编号及管径标注等。 3. 住宅建筑首层排水管道应独立设置排水，设计复核修改，类似问题设计复核。(重要性类别：II类；备注：合理性) 回复：管井废水管非生活污水管道，可不单独设置排水。 4. 一层平面图中花池应设置排水设施，类似问题设计复核补充。(重要性类别：II类；备注：合理性) 回复：花池下无结构板，不需再设置排水措施。 5. 一层平面图中排水去向未明确，类似问题设计复核。(重要性类别：II类；备注：合理性) 回复：设计复核。雨水及冷凝水排水间接接入散水沟，在散水沟水位上方接入。详见最新设计图纸。 6. 3#楼二层平面图中小屋面未见设置雨水排水设施有误.类似问题设计自查。(重要性类别：II类；备注：合理性) 回复：设计复核，详见最新设计图纸。 7. 三~十七层平面图中厨房排水管径应为DN75.类似问题设计自查。(重要性类别：II类；备注：合理性) 回复：设计复核，详见最新设计图纸。 8. 二~十七层平面图中长度超过5米的阳台，应注意中间设置排水口或两侧分别设置排水口（地面找坡方向与排水口位置一致），地面起坡点到地漏的距离不宜大于3米，类似问题设计复核。(重要性类别：II类；备注：合理性) 回复：此为建筑设计内容，详建施（建筑专业已与鹤之峰建筑精审沟通）。 9. 三~十七层平面图中给水管标高，管径均应标注，设计复核修改，类似问题设计自查。(重要性类别：II类；备注：合理性) 回复：设计复核，详见最新设计图纸。管径及标高详系统图。 10. 三~十七层平面图中地漏布置不齐全，设计复核补充。(重要性类别：II类；备注：合理性) 回复：设计复核，详见最新设计图纸。 11. 三~十七层平面图中消火栓平面图与系统不一致，系统图上无阀门表示，类似问题设计复核修改。(重要性类别：II类；备注：错漏碰缺) 回复：设计复核，详见最新设计图纸。 12. 二~十七层平面图中阳台均未见设置找坡，设计复核修改。(重要性类别：II类；备注：合理性) 回复：地面找坡详建施。 13. 二~十七层平面图中均应补充水井大样，设计复核补充。(重要性类别：III类；备注：图纸深度) 回复：本图以1:50绘制，管道井内立管间距均已标注；且标准层绘制户型系统展开图。水表井内管道布置已表达清晰，不再重复绘制水井大样。 14. 二~十七层平面图中对于降板（约350mm)下沉式卫生间应紧贴结构板加设侧排地漏，并单独接入排水立管，填充层面层上同时预留直排地漏，设计复核补充。(重要性类别：II类；备注：合理性) 回复：沉箱排水安装示意图详见设计说明（三），不再另行表示。 15. 屋面层平面图中电梯机房应补充灭火器设计，设计复核修改。(重要性类别：III类；备注：错漏碰缺) 回复：设计复核，详见最新设计图纸。 16. 屋面层平面图层中屋面雨水超重现期未见设置溢流设施。(重要性类别：II类；备注：合理性) 回复：屋面雨水已按50年重现期校核排水管道排水能力，满足要求，设计认为可不再设置溢流设施。 17. 各层平面图图签中子项名称为RB-1有误，应为RB-7，设计复核修改。(重要性类别：III类；备注：错漏碰缺) 回复：设计修改
