13.1 磁场 磁感线（共25张PPT）.pptx

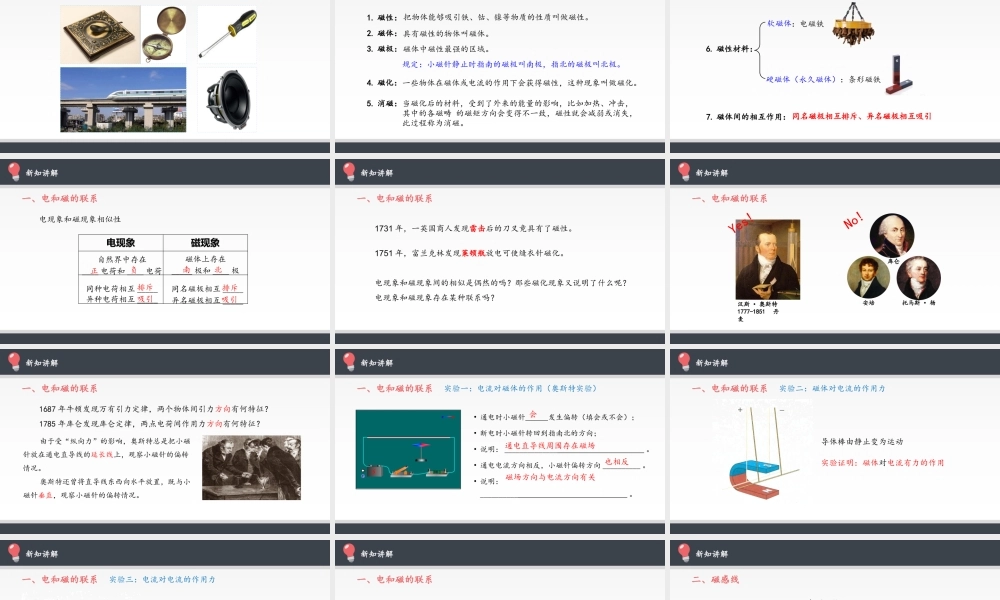

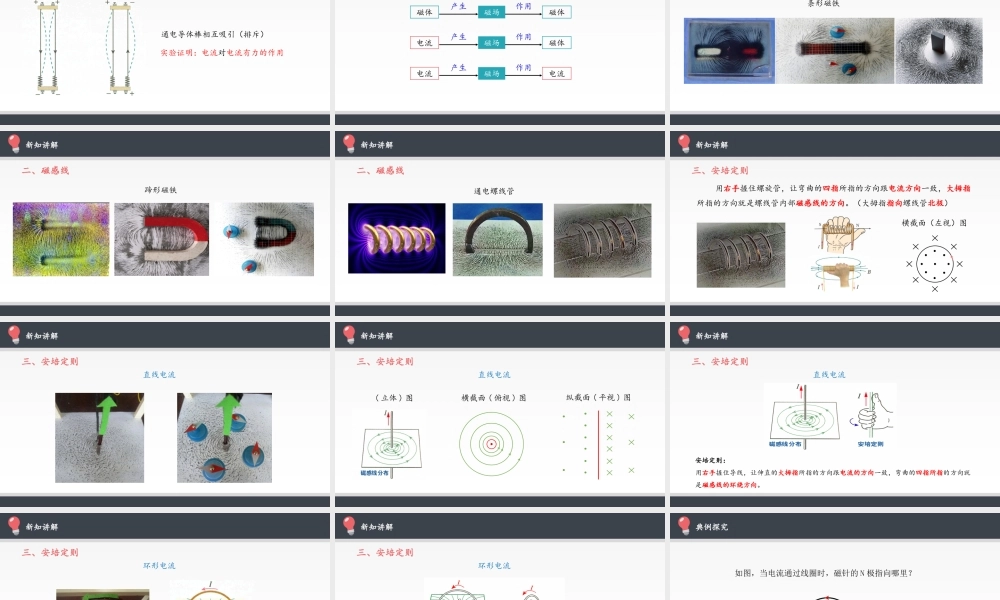

磁场 磁感线,把物体能够吸引铁、钴、镍等物质的性质叫做磁性。,具有磁性的物体叫磁体。,2.磁体：,3.磁极：,磁体中磁性最强的区域。,规定：小磁针静止时指南的磁极叫南极，指北的磁极叫北极。,4.磁化：,一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。,5.消磁：,当磁化后的材料，受到了外来的能量的影响，比如加热、冲击，其中的各磁畴 的磁矩方向会变得不一致，磁性就会减弱或消失，此过程称为消磁。,1.磁性：,6.磁性材料：,软磁体,硬磁体（永久磁体）,：电磁铁,：条形磁铁,7.磁体间的相互作用：,同名磁极相互排斥、异名磁极相互吸引,自然界中存在_电荷和_电荷,磁体上存在_极和_极,同种电荷相互_异种电荷相互_,同名磁极相互_异名磁极相互_,一、电和磁的联系,正,负,南,北,排斥,吸引,吸引,电现象和磁现象相似性,排斥,1731年，一英国商人发现雷击后的刀叉竟具有了磁性。,1751年，富兰克林发现莱顿瓶放电可使缝衣针磁化。,一、电和磁的联系,电现象和磁现象间的相似是偶然的吗？那些磁化现象又说明了什么呢？电现象和磁现象存在某种联系吗？,一、电和磁的联系,1687年牛顿发现万有引力定律，两个物体间引力方向有何特征？1785年库仑发现库仑定律，两点电荷间作用力方向有何特征？,由于受“纵向力”的影响，奥斯特总是把小磁针放在通电直导线的延长线上，观察小磁针的偏转情况。奥斯特还曾将直导线东西向水平放置，既与小磁针垂直，观察小磁针的偏转情况。,一、电和磁的联系,通电时小磁针 发生偏转（填会或不会）；断电时小磁针转回到指南北的方向；说明：_。通电电流方向相反，小磁针偏转方向_。说明：_。,实验一：电流对磁体的作用（奥斯特实验）,会,通电直导线周围存在磁场,也相反,磁场方向与电流方向有关,一、电和磁的联系,实验证明：磁体对电流有力的作用,导体棒由静止变为运动,一、电和磁的联系,实验二：磁体对电流的作用力,实验证明：电流对电流有力的作用,通电导体棒相互吸引（排斥）,一、电和磁的联系,实验三：电流对电流的作用力,磁场,电流,电流,产生,作用,磁场,电流,磁体,产生,作用,磁场,磁体,磁体,产生,作用,一、电和磁的联系,条形磁铁,二、磁感线,蹄形磁铁,二、磁感线,通电螺线管,二、磁感线,用右手握住螺旋管，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是螺线管内部磁感线的方向。（大拇指指向螺线管北极）,三、安培定则,直线电流,三、安培定则,(立体)图,三、安培定则,直线电流,安培定则：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。,三、安培定则,直线电流,三、安培定则,环形电流,三、安培定则,环形电流,安培定则：让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线轴线上磁感线的方向。,如图，当电流通过线圈时，磁针的N极指向哪里？,如图，一束带电粒子沿水平方向平行的飞过磁针上方时，磁针的N极向纸内偏转，则这束带电离子可能是（）A.向右飞行的正粒子束 B.向左飞行的正离子束 C.向右飞行的负粒子束 D.向左飞行的负离子束,AD,所有磁现象都可以归结为运动电荷（电流）之间通过磁场而发生的相互作用。在原子、分子等物质微粒内部，存在着一种环形电流分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极。,安培分子电流假说,磁铁和电流的磁场本质上都是由运动的电荷产生的。,安培分子电流假说对一些磁现象的解释：,
