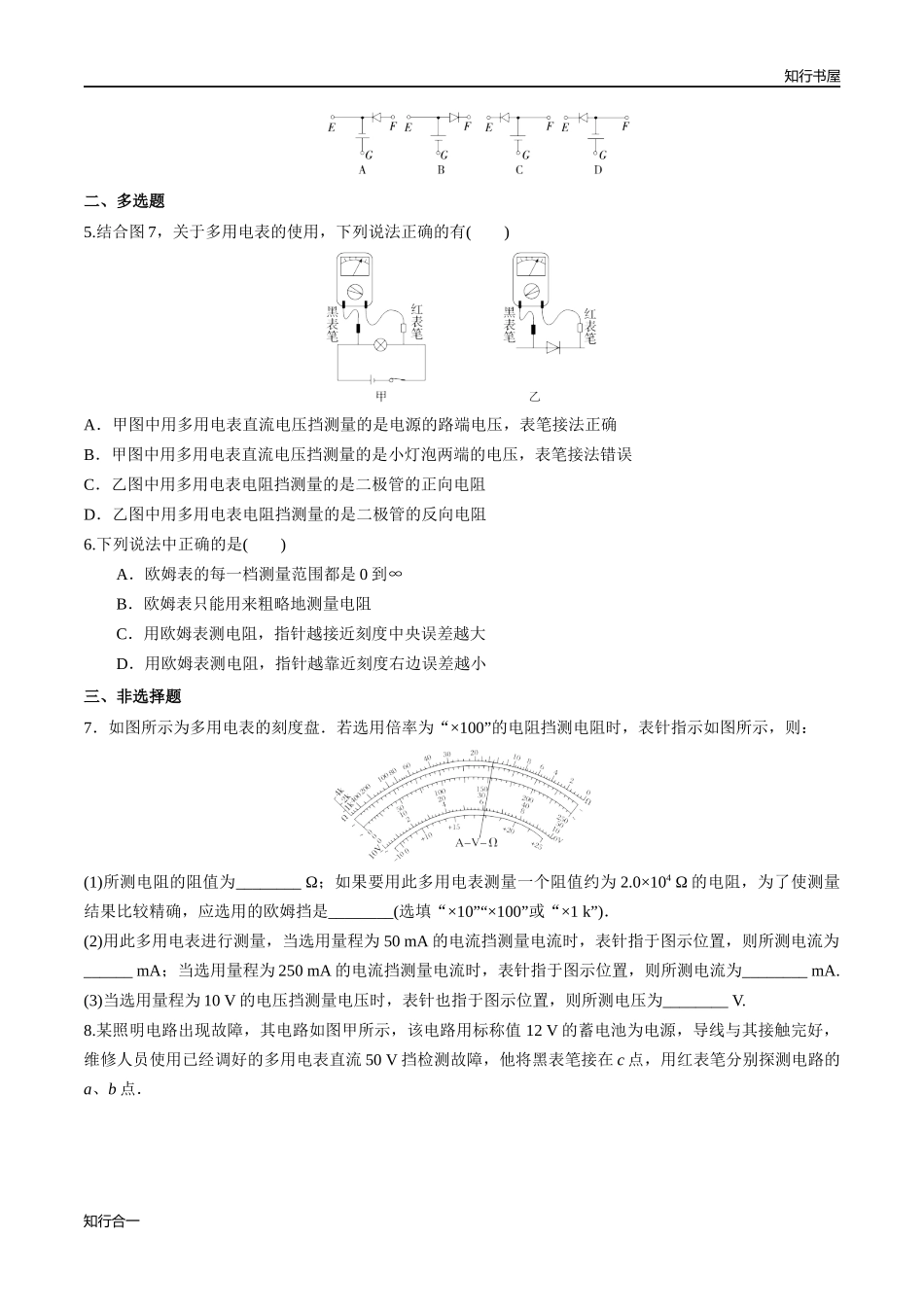

知行书屋 第十一章 电路及其应用 11.5实验：练习使用多用电表 一、单选题： 1.下列有关多用电表的欧姆挡说法正确的是(　　) A．欧姆挡的刻度是均匀的 B．欧姆挡的“零刻线”位于刻度盘右侧 C．欧姆挡由“×10”挡换至“×1”挡后不需要重新欧姆调零 D．欧姆挡可直接测出连接在电路中的电阻的阻值 2．多用电表使用时，将红表笔插入正(＋)插孔，黑表笔插入负(－)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的是(　　) A．测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表 B．测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表 C．选择欧姆挡“×10”挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用“×1”挡，调零后再测 D．选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻 3.晶体二极管是电子电路中的常用元件，用多用电表欧姆档可粗略测量它的好坏．如图所示，是用多用电表欧姆档(×10 Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是(　　) A．甲，a　　　　　　　 B．乙，a C．丙，b D．乙，b 4．用多用电表探测图所示黑箱发现：用直流电压档测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是下图中(　　) 二、 多选题 5.结合图7，关于多用电表的使用，下列说法正确的有(　　) A．甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确 B．甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误 C．乙图中用多用电表电阻挡测量的是二极管的正向电阻 D．乙图中用多用电表电阻挡测量的是二极管的反向电阻 6.下列说法中正确的是(　　) A．欧姆表的每一档测量范围都是0到∞ B．欧姆表只能用来粗略地测量电阻 C．用欧姆表测电阻，指针越接近刻度中央误差越大 D．用欧姆表测电阻，指针越靠近刻度右边误差越小 三、 非选择题 7．如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则： (1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)． (2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为______ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA. (3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V. 8.某照明电路出现故障，其电路如图甲所示，该电路用标称值12 V的蓄电池为电源，导线与其接触完好，维修人员使用已经调好的多用电表直流50 V挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点． (1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________ V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)． (2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然如图乙，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)． 9.在练习使用多用表的实验中，有如下操作： (1)如图甲所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用多用表测量一阻值约为2 000 Ω的定值电阻，某些操作步骤如下： ①调节________(选填“S”或“T”)，使电表指针停在电流“0”刻度位置． ②将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节部件________(选填“S”或“T”)， 使电表指针停在欧姆“0”刻度位置． (2)A、B两组同学用多用电表测量某型号白炽灯的灯丝电阻．A组按照规范的操作步骤测量，欧姆挡及指针位置如图乙、丙所示，则灯泡标称字样可能是________． A．220 V　40 W B．220 V　200 W C．220 V　500 W (3)其中一同学想直接使用多用电表测量一节标注为1.5 V的旧干电池电动势，应选直流电压________ V挡，读数如图丁所示，则该同学测得的电动势E＝________ V. 10.如图所示的电路中，1、2、3、4、5、6为连接处的接点．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点． (1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的__________档．在连接点1、2同时断开的情况下，应当选用多用电表的________档． (2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________可能有故障． (3)将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤． 【解析】　(1)在1、2两点接好的情况下，应当选用多用电表的电压档，在1、2同时断开的情况下，应选用欧姆档． (2)表明5、6两点可能有故障． (3)①调到欧姆档；②将红，黑表笔相接，检查欧姆档能否正常工作；③测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障． 11.如图所示为J0411多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下： (1)调节可动部件________，使电表指针指向________． (2)调节可调部件________，使它的尖端指向________位置． (3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置． (4)将两只表笔分别与待测电阻两端相接，进行测量读数． (5)换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1 k”的位置，此时还必须重复步骤________，才能进行测量，若电表读数如上图所示，则该待测电阻的阻值是________． 12.某班同学在做“练习使用多用电表”的实验． (1)某同学用多用电表的欧姆挡测量电阻Rx的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图所示，此被测电阻的阻值约为________ Ω. (2)某同学按如图6所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S________.(填“闭合”或“断开”) (3)若(2)中同学检查结果如下表所示，由此可以确定________． 测试点 b、f b、e b、d d、e 多用电表示数 无穷大 无穷大 500 Ω 无穷大 　　　　　　　　　　　　　　　　　　 A．灯A断路 B．灯B断路 C．灯A、B都断路 D．d、e间导线断路 知行合一
