5.1 认识传感器（共13张PPT）.pptx

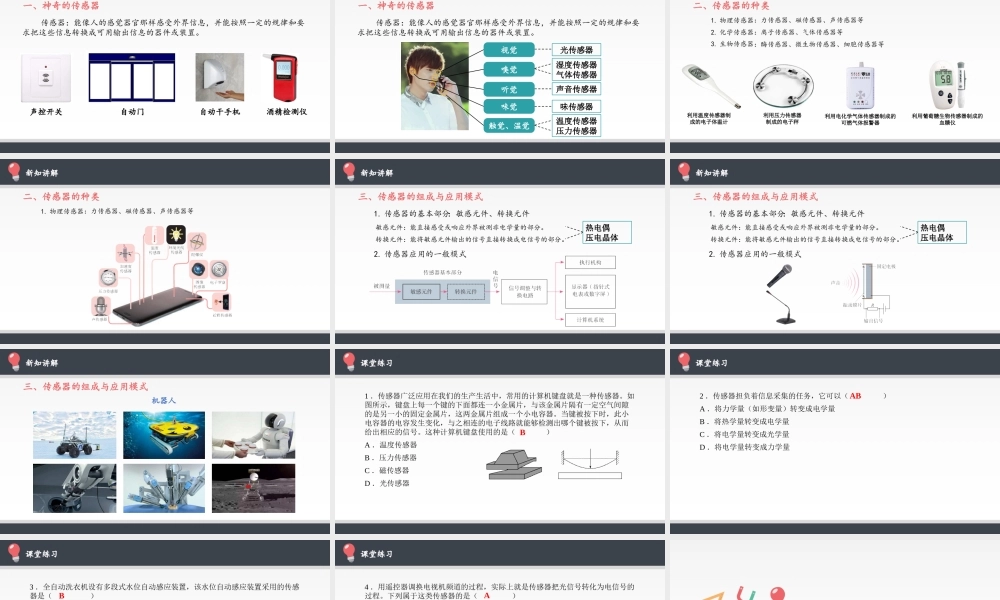

认识传感器,一、神奇的传感器,传感器：能像人的感觉器官那样感受外界信息，并能按照一定的规律和要求把这些信息转换成可用输出信息的器件或装置。,声控开关,自动门,自动干手机,酒精检测仪,一、神奇的传感器,传感器：能像人的感觉器官那样感受外界信息，并能按照一定的规律和要求把这些信息转换成可用输出信息的器件或装置。,光传感器,声音传感器,味传感器,温度传感器压力传感器,湿度传感器气体传感器,二、传感器的种类,1.物理传感器,：力传感器、磁传感器、声传感器等,：离子传感器、气体传感器等,：酶传感器、微生物传感器、细胞传感器等,2.化学传感器,3.生物传感器,利用温度传感器制成的电子体温计,利用压力传感器制成的电子秤,利用电化学气体传感器制成的可燃气体报警器,利用葡萄糖生物传感器制成的血糖仪,二、传感器的种类,1.物理传感器,：力传感器、磁传感器、声传感器等,三、传感器的组成与应用模式,1.传感器的基本部分,：敏感元件、转换元件,敏感元件：能直接感受或响应外界被测非电学量的部分。,转换元件：能将敏感元件输出的信号直接转换成电信号的部分。,热电偶压电晶体,2.传感器应用的一般模式,三、传感器的组成与应用模式,1.传感器的基本部分,：敏感元件、转换元件,敏感元件：能直接感受或响应外界被测非电学量的部分。,转换元件：能将敏感元件输出的信号直接转换成电信号的部分。,热电偶压电晶体,2.传感器应用的一般模式,三、传感器的组成与应用模式,机器人,1传感器广泛应用在我们的生产生活中，常用的计算机键盘就是一种传感器。如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。这种计算机键盘使用的是（）A温度传感器B压力传感器C磁传感器D光传感器,B,2传感器担负着信息采集的任务，它可以（）A将力学量（如形变量）转变成电学量B将热学量转变成电学量C将电学量转变成光学量D将电学量转变成力学量,AB,3全自动洗衣机设有多段式水位自动感应装置，该水位自动感应装置采用的传感器是（）A温度传感器 B压力传感器C生物传感器 D红外线传感器,B,4用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程。下列属于这类传感器的是（）A红外报警装置B走廊照明灯的声控开关C自动洗衣机中的压力传感装置D电饭煲中控制加热和保温的温控器,A,
