3.4 电能的输送（原卷版）.doc

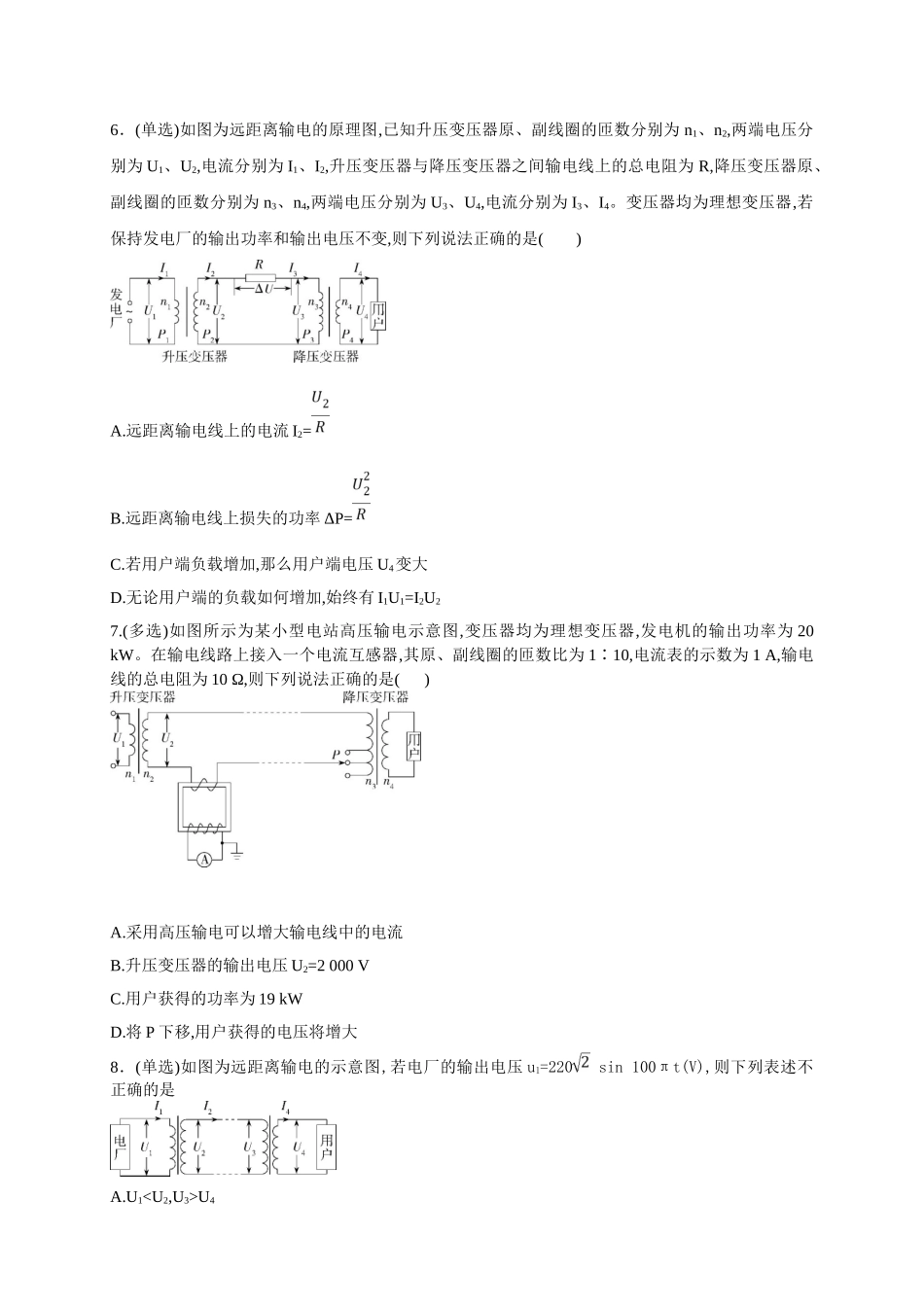

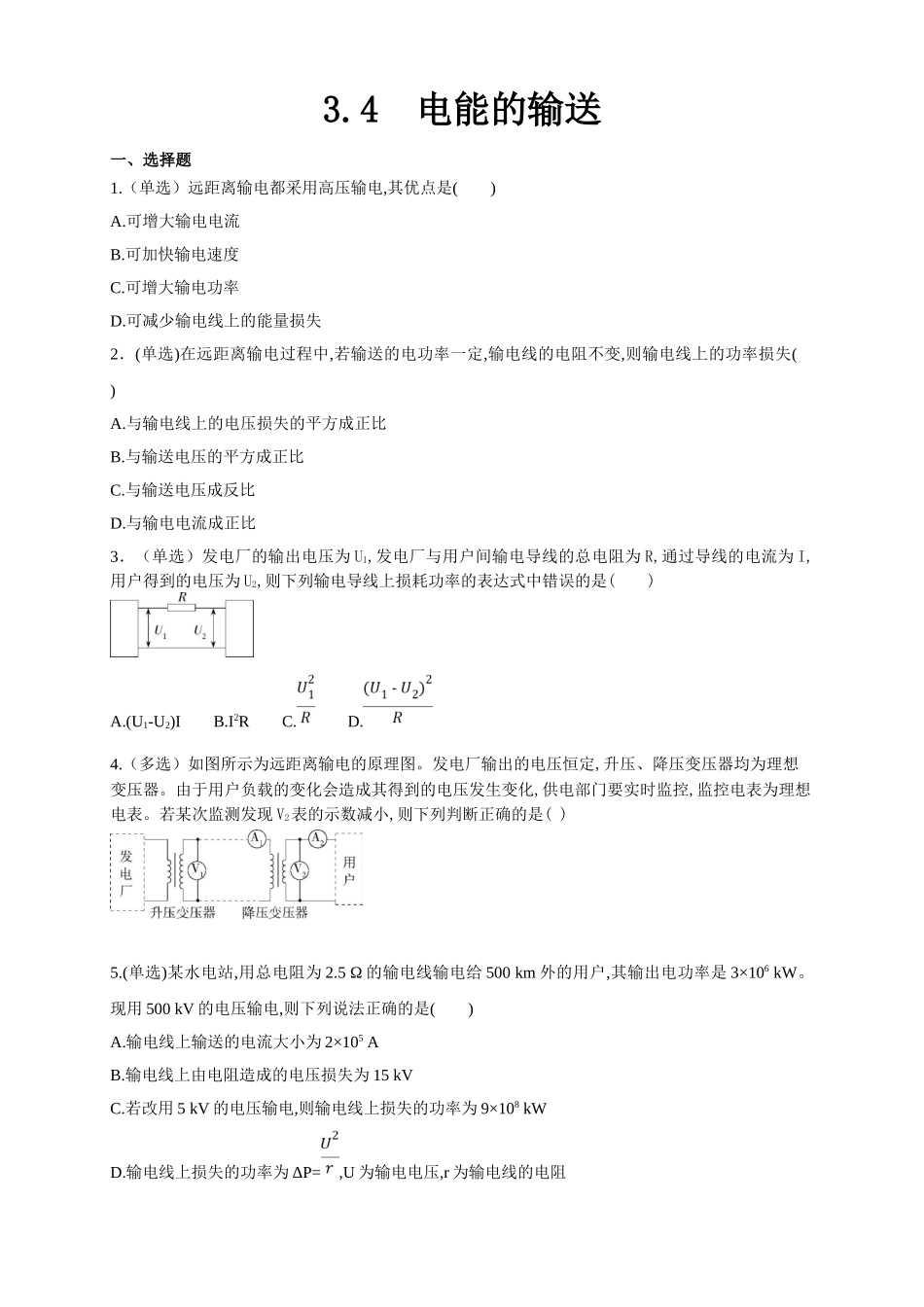

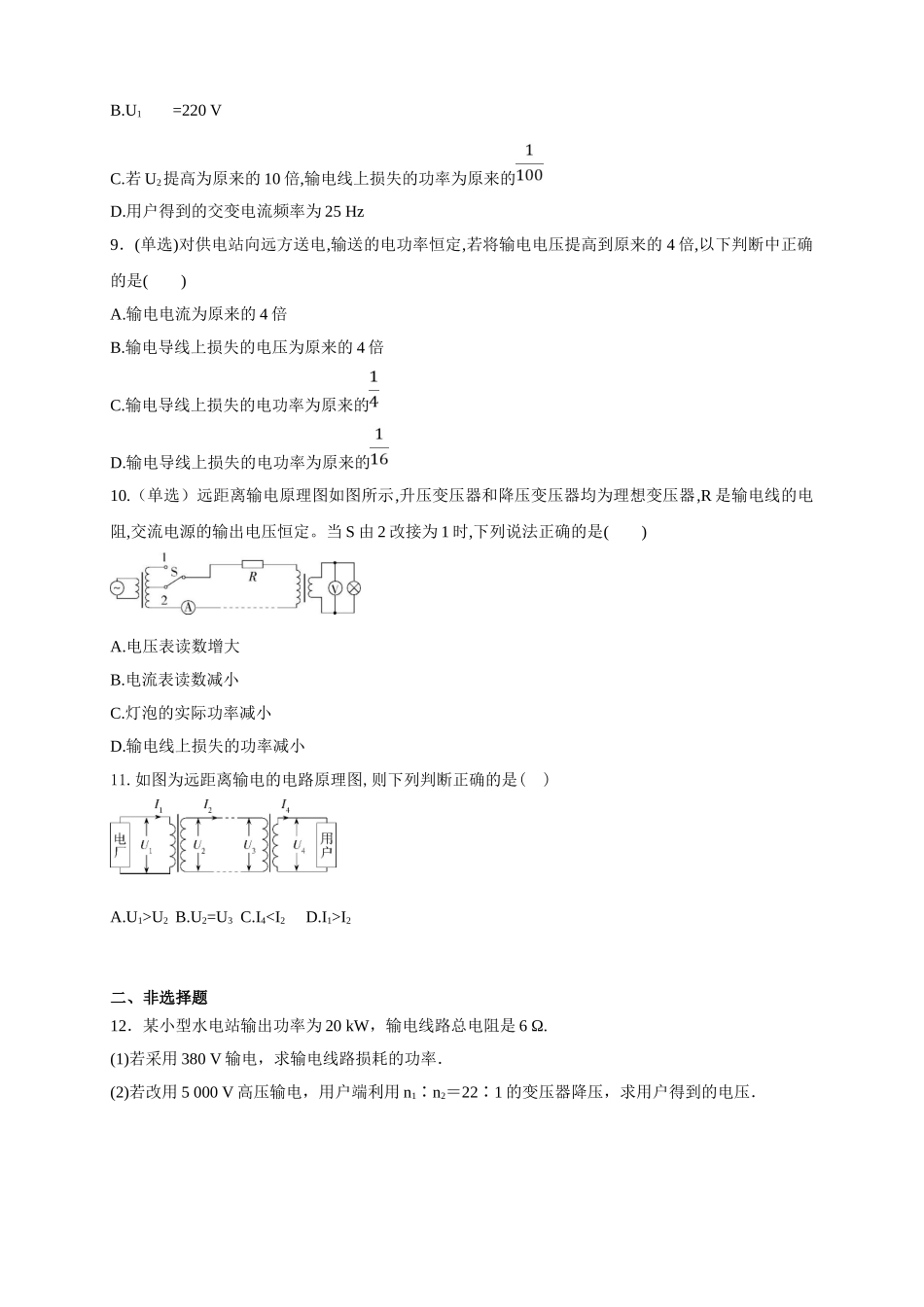

3.4 电能的输送 一、选择题 1.（单选）远距离输电都采用高压输电,其优点是(　　) A.可增大输电电流 B.可加快输电速度 C.可增大输电功率 D.可减少输电线上的能量损失 2．(单选)在远距离输电过程中,若输送的电功率一定,输电线的电阻不变,则输电线上的功率损失(　　) A.与输电线上的电压损失的平方成正比 B.与输送电压的平方成正比 C.与输送电压成反比 D.与输电电流成正比 3．（单选）发电厂的输出电压为U1,发电厂与用户间输电导线的总电阻为R,通过导线的电流为I,用户得到的电压为U2,则下列输电导线上损耗功率的表达式中错误的是(　　) A.(U1-U2)I　　B.I2R　　C.　　D. 4.（多选）如图所示为远距离输电的原理图。发电厂输出的电压恒定,升压、降压变压器均为理想变压器。由于用户负载的变化会造成其得到的电压发生变化,供电部门要实时监控,监控电表为理想电表。若某次监测发现V2表的示数减小,则下列判断正确的是( ) 5.(单选)某水电站,用总电阻为2.5 Ω的输电线输电给500 km外的用户,其输出电功率是3×106 kW。现用500 kV的电压输电,则下列说法正确的是(　　) A.输电线上输送的电流大小为2×105 A B.输电线上由电阻造成的电压损失为15 kV C.若改用5 kV的电压输电,则输电线上损失的功率为9×108 kW D.输电线上损失的功率为ΔP=,U为输电电压,r为输电线的电阻 6．(单选)如图为远距离输电的原理图,已知升压变压器原、副线圈的匝数分别为n1、n2,两端电压分别为U1、U2,电流分别为I1、I2,升压变压器与降压变压器之间输电线上的总电阻为R,降压变压器原、副线圈的匝数分别为n3、n4,两端电压分别为U3、U4,电流分别为I3、I4。变压器均为理想变压器,若保持发电厂的输出功率和输出电压不变,则下列说法正确的是(　　) A.远距离输电线上的电流I2= B.远距离输电线上损失的功率ΔP= C.若用户端负载增加,那么用户端电压U4变大 D.无论用户端的负载如何增加,始终有I1U1=I2U2 7.(多选)如图所示为某小型电站高压输电示意图,变压器均为理想变压器,发电机的输出功率为20 kW。在输电线路上接入一个电流互感器,其原、副线圈的匝数比为1∶10,电流表的示数为1 A,输电线的总电阻为10 Ω,则下列说法正确的是( ) A.采用高压输电可以增大输电线中的电流 B.升压变压器的输出电压U2=2 000 V C.用户获得的功率为19 kW D.将P下移,用户获得的电压将增大 8．(单选)如图为远距离输电的示意图,若电厂的输出电压u1=220 sin 100πt(V),则下列表述不正确的是 A.U1<U2,U3>U4 B.U1=220 V C.若U2提高为原来的10倍,输电线上损失的功率为原来的 D.用户得到的交变电流频率为25 Hz 9．(单选)对供电站向远方送电,输送的电功率恒定,若将输电电压提高到原来的4倍,以下判断中正确的是(　　) A.输电电流为原来的4倍 B.输电导线上损失的电压为原来的4倍 C.输电导线上损失的电功率为原来的 D.输电导线上损失的电功率为原来的 10.（单选）远距离输电原理图如图所示,升压变压器和降压变压器均为理想变压器,R是输电线的电阻,交流电源的输出电压恒定。当S由2改接为1时,下列说法正确的是(　　) A.电压表读数增大 B.电流表读数减小 C.灯泡的实际功率减小 D.输电线上损失的功率减小 11.如图为远距离输电的电路原理图,则下列判断正确的是( ) A.U1>U2 B.U2=U3 C.I4<I2 D.I1>I2 二、非选择题 12．某小型水电站输出功率为20 kW，输电线路总电阻是6 Ω. (1)若采用380 V输电，求输电线路损耗的功率． (2)若改用5 000 V高压输电，用户端利用n1∶n2＝22∶1的变压器降压，求用户得到的电压． 13. 发电机输出功率为100 kW，输出电压是250 V，用户需要的电压是220 V，输电线电阻为10 Ω，若输电线路因发热而损失的功率为输送功率的4%，输电线路的示意图如图所示，试求: （1）输电线路中设置的升、降压变压器原、副线圈的匝数比； （2）用户得到的电功率是多少? 14.有一台交流发电机通过升压和降压变压器(均为理想变压器)给用户供电,已知发电机的输出功率是10 kW,端电压为400 V,升压变压器原、副线圈的匝数比为n1∶n2=1∶5,两变压器之间输电导线的总电阻R=4 Ω,降压变压器的输出电压U4=220 V。求: (1)升压变压器的输出电压; (2)输电线上的功率损失; (3)降压变压器的原、副线圈的匝数比n3∶n4。
