测绘案例分析.pdf

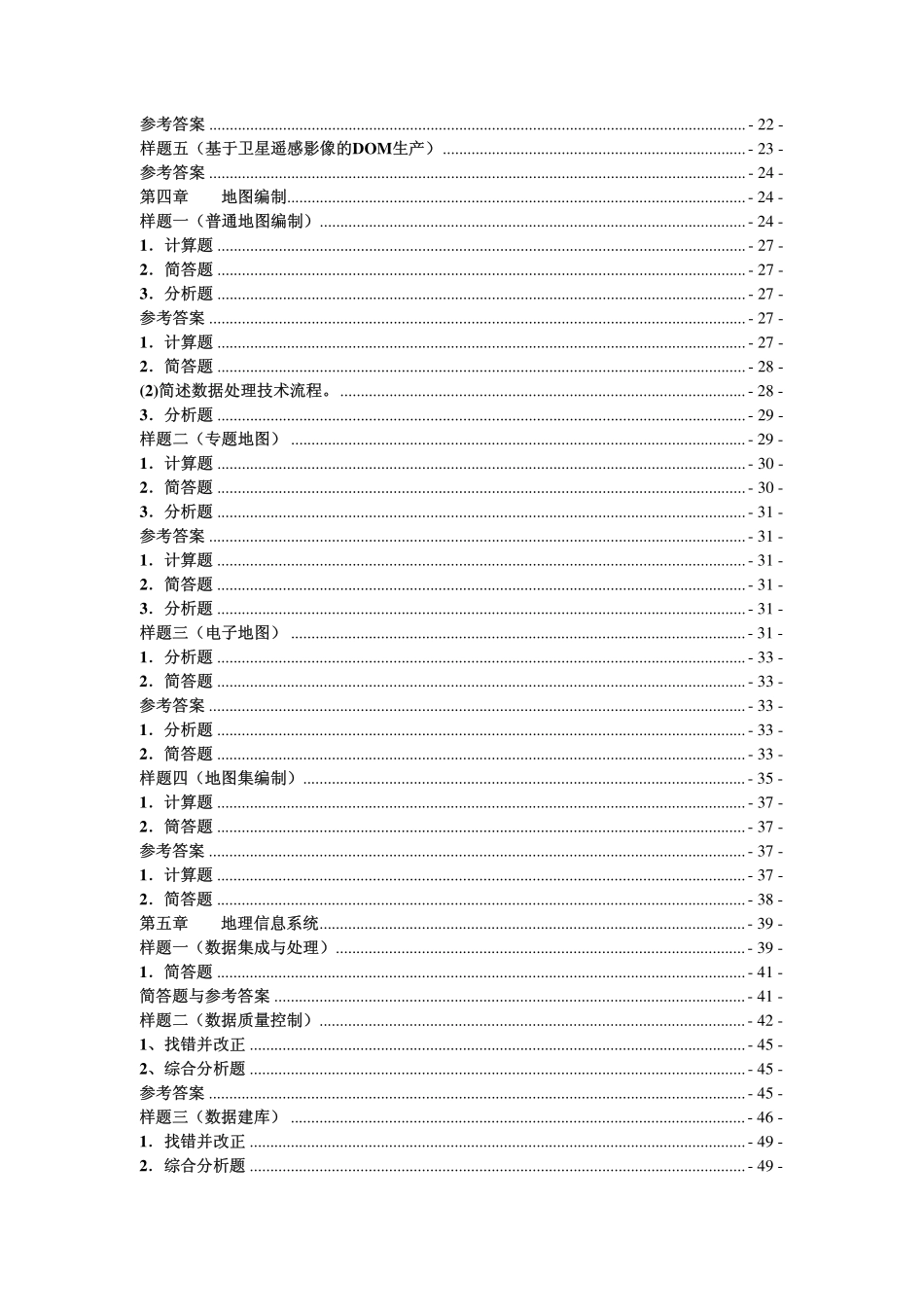

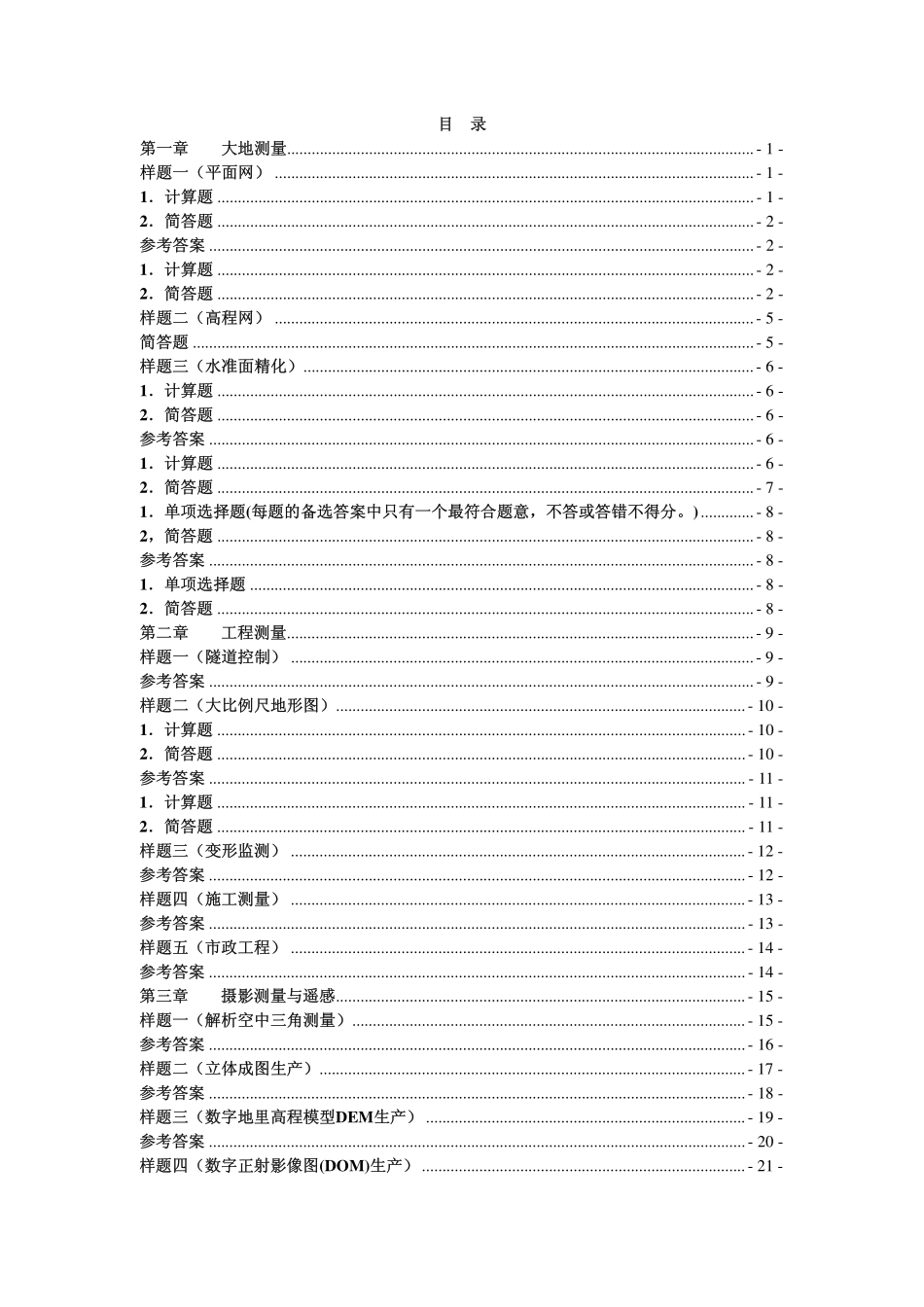

目 录 第一章目 录 第一章 大地测量大地测量.-1-样题一（平面网）样题一（平面网）.-1-1计算题计算题.-1-2简答题简答题.-2-参考答案参考答案.-2-1计算题计算题.-2-2简答题简答题.-2-样题二（高程网）样题二（高程网）.-5-简答题简答题.-5-样题三（水准面精化）样题三（水准面精化）.-6-1计算题计算题.-6-2简答题简答题.-6-参考答案参考答案.-6-1计算题计算题.-6-2简答题简答题.-7-1单项选择题单项选择题(每题的备选答案中只有一个最符合题意，不答或答错不得分。每题的备选答案中只有一个最符合题意，不答或答错不得分。).-8-2，简答题，简答题.-8-参考答案参考答案.-8-1单项选择题单项选择题.-8-2简答题简答题.-8-第二章第二章 工程测量工程测量.-9-样题一（隧道控制）样题一（隧道控制）.-9-参考答案参考答案.-9-样题二（大比例尺地形图）样题二（大比例尺地形图）.-10-1计算题计算题.-10-2简答题简答题.-10-参考答案参考答案.-11-1计算题计算题.-11-2简答题简答题.-11-样题三（变形监测）样题三（变形监测）.-12-参考答案参考答案.-12-样题四（施工测量）样题四（施工测量）.-13-参考答案参考答案.-13-样题五（市政工程）样题五（市政工程）.-14-参考答案参考答案.-14-第三章第三章 摄影测量与遥感摄影测量与遥感.-15-样题一（解析空中三角测量）样题一（解析空中三角测量）.-15-参考答案参考答案.-16-样题二（立体成图生产）样题二（立体成图生产）.-17-参考答案参考答案.-18-样题三（数字地里高程模型样题三（数字地里高程模型DEM生产）生产）.-19-参考答案参考答案.-20-样题四（数字正射影像图样题四（数字正射影像图(DOM)生产）生产）.-21-参考答案参考答案.-22-样题五（基于卫星遥感影像的样题五（基于卫星遥感影像的DOM生产）生产）.-23-参考答案参考答案.-24-第四章第四章 地图编制地图编制.-24-样题一（普通地图编制）样题一（普通地图编制）.-24-1计算题计算题.-27-2简答题简答题.-27-3分析题分析题.-27-参考答案参考答案.-27-1计算题计算题.-27-2简答题简答题.-28-(2)简述数据处理技术流程。简述数据处理技术流程。.-28-3分析题分析题.-29-样题二（专题地图）样题二（专题地图）.-29-1计算题计算题.-30-2简答题简答题.-30-3分析题分析题.-31-参考答案参考答案.-31-1计算题计算题.-31-2简答题简答题.-31-3分析题分析题.-31-样题三（电子地图）样题三（电子地图）.-31-1分析题分析题.-33-2简答题简答题.-33-参考答案参考答案.-33-1分析题分析题.-33-2简答题简答题.-33-样题四（地图集编制）样题四（地图集编制）.-35-1计算题计算题.-37-2筒答题筒答题.-37-参考答案参考答案.-37-1计算题计算题.-37-2简答题简答题.-38-第五章第五章 地理信息系统地理信息系统.-39-样题一（数据集成与处理）样题一（数据集成与处理）.-39-1简答题简答题.-41-简答题与参考答案简答题与参考答案.-41-样题二（数据质量控制）样题二（数据质量控制）.-42-1、找错并改正、找错并改正.-45-2、综合分析题、综合分析题.-45-参考答案参考答案.-45-样题三（数据建库）样题三（数据建库）.-46-1找错并改正找错并改正.-49-2综合分析题综合分析题.-49-参考答案参考答案.-49-1改错见文中红色部分改错见文中红色部分.-49-2 简答简答.-49-样题四（应用系统设计与开发）样题四（应用系统设计与开发）.-49-(1)计算题计算题.-53-(2)简答题简答题.-53-(3)分析题分析题.-53-参考答案参考答案.-53-(1)计算题计算题.-53-(2)简答题简答题.-53-(3)分析题分析题.-54-样题五（数据库更新与维护）样题五（数据库更新与维护）.-55-1简答题简答题.-56-参考答案参考答案.-56-第六章第六章 地籍测绘地籍测绘.-57-样题一样题一.-57-简答题简答题.-58-样题参考答案：样题参考答案：.-58-样题二样题二.-59-简答题简答题.-59-参考答案参考答案.-59-第七章第七章 界线测绘界线测绘.-60-简答题简答题.-61-简答题参考答案简答题参考答案.-61-第八章第八章 房产测绘房产测绘.-62-1名词解释名词解释.-62-2简答题简答题.-62-3计算题计算题.-62-考试样题答案考试样题答案.-63-1名词解释名词解释.-63-2简答题简答题.-63-3计算题计算题.-63-第九章第九章 测绘航空摄影测绘航空摄影.-64-简答题简答题.-64-第十章第十章 海洋测绘海洋测绘.-66-简答题简答题.-67-参考答案参考答案.-67-测绘案例分析 测绘案例分析 共有 29 个案例 其中：大地 4 个，工测 5 个，摄影遥感 5 个，地理信息系统 5 个，地图编制 4 个，地籍 2个，界线、房屋、航摄、海测各 1 个。基本反映了各科主要和重点内容。如：大地测量：平面网、高程网、水准面精化、和坐标转换，这些就是重点。工程测量：大比例尺地形图、隧道控制、变形监测、施工、市政工程，代表性很强。摄影测量与遥感：空三、立测、4D(DEM,DOM)产品，主要技术和代表性产品,地图编制普通地图、专题地图、电子地图、地图集基本产品。地理信息系统：数据集成与处理、数据质量控制、数据建库、应用系统设计与开发、数据库更新与开发。干这一行的人，这明显是强项，但也要重点复习，因为要与教材“统一认识”。没有干过的人可能要从头学学，或者干脆放弃某些部分。地籍测绘:土地利用调查、地籍测量 第一章 第一章 大地测量大地测量 样题一（平面网）样题一（平面网）1计算题计算题 按中华人民共和国财政部、国家测绘局 2009 年 2 月 5 日颁布的测绘生产成本费用定额，大地测量全球定位系统测量成本费用定额规定见表 l-5。表 1-5 大地测量全球定位系统测量成本费用定额 在上述案例中，假设设计 GPSB 级点点位 28 点，其中新埋设 20 点，利用旧标志 8 点；设计 GPSC 级点点位 229 点，其中新埋设 119 点，利用旧标志 110 点；GPSB 级点埋设为基本标石，GPSC 级点埋设为普通标石。GPSB 级网观测采用基于连续运行站的同步观测模式，要求每点观测 3 个时段，每时段不少于 23 5h，GPSC 级网采用基于连续运行站的观测模式，要求每点观测不少于 2 个时段，每时段观测 4h。GPSB 级网观测要求联测测区及周边的 2000 国家 GPS 大地控制网点 4 个(此4 点不包含在 GPSB 级点的设计点位中)，GPSC 级网的观测至少需要联测 10 个 GPSB 级网点。生产单位现有 GPS 接收机 12 台，作业人员、车辆等其他装备能够满足 12 台接收机同时作业的要求。数据处理时要求收集测区及周边 5 个 GPS 连续运行站点的数据一同进行数据处理。-1-城市困难类别按 II 类计算。请进行下列计算：(1)所需的工程总经费(包括内外业)是多少?(2)不考虑迁徙时间，采用 12 台仪器同时作业的点连接观测模式，先观测 GPSB 级网，再观测 GPSC 级网，则该工程的外业观测(不包括选埋)需要多少时间?2简答题简答题(1)简述国家二等大地控制网的布设目的和技术要求。(2)简述 B 级、C 级 GPS 网观测的基本技术规定。参考答案参考答案 1计算题计算题(1)答：总经费为 395 万元，经费预算见表 16。表 1-6 经费预算表 (2)答：GPSB 级网的观测总点数为 32 点，每点观测 3 天 3 夜，用 12 台仪器同时作业，采用点连接的观测模式，每个同步环间需要重复观测 1 个点，则需要观测 3 个同步环。第一天同步环观测 12 个点；第二天同步环观测 12 个，其中 1 个点为重复观测点；第三天观测10 个点，其中 1 个为重复观测点。则 GPSB 级网观测总天数为 33=9 天。计算公式：同步环个数为(n 一 1)(m 一 1)的最小整数，其中，n 为设计观测点数，m 为同步仪器总数；观测总天数=每点观测所需天数同步环个数。GPSC 级网的观测总点数为 239 点，每点观测 2 个时段，每时段 4h，且每天每台仪器可观测 1 个点。则 GPSC 级网需要观测 23912=1992 天，最少需要 20 天。因此不考虑迁徙时间，该项目需要 9+20=29 天能够完成外业观测工作。2简答题简答题(1)简述国家二等大地控制网的布设目的和技术要求。参考答案参考答案 国家二等大地控制网布测目的是实现对国家一、二等水准网的大尺度稳定性监测；结合精密水准测量、重力测量等技术，精化我国似大地水准面；为三、四等大地控制网和地方大地控制网的建立提供起始数据。-2-国家二等大地控制网相邻点间基线水平分量的中误差不应大于5mm，垂直分量的中误差不应大于土 10mm；各控制点的相对精度应不低于 ll0-7，其点间平均距离不应超过50km。国家二等大地控制网点应在均匀布设的基础上，综合考虑应用服务和对国家一、二等水准网的大尺度稳定性监测等因素。图家二等大地控制网复测周期为 5 年，每次复测执行时间应不超过 2 年。(2)简述 B 级、C 级 GPS 网观测的基本技术规定。参考答案参考答案 GPSB 级网观测要求：卫星截止高度角为 l0；同时观测有效卫星数4 颗；有效观测卫星总数20 颗；观测时段数3；时段长度23h；采用间隔为 30s。GPSC 级网观测要求：卫星截止高度角为 150；同时观测有效卫星数4 颗；有效观测：卫星总数6 颗；观测时段数2；时段长度4h；采样间隔为 1030s。自己出题(3)简述国家一等大地控制网的布设目的和技术要求。一等大地控制网由卫星定位连续运行基准站构成，它是国家大地基准的骨干和主要支撑，以实现和维持我国三维、动态地心坐标系统，保证大地控制网点位三维地心坐标的精度和现势性。一等大地控制网的卫星定位连续运行基准站地心坐标分量年平均中误差应不大于土05mm，相对精度不低于 110-8，坐标年变化率中误差水平方向应不大于2mm，垂直方向应不大于3mm。一等大地控制网点应均匀分布，覆盖我国国土。在满足条件的情况下，宜布设在国家一等水准路线附近和国家一等水准网的结点处。地方或部门建立的卫星定位连续运行基准站，符合国家统一建站技术标准和一等大地控制网所规定的技术指标，经认证后，可纳入一等大地控制网。地方或部门建立的卫星定位连续运行基准站，符合国家统一建站技术标准和一等大地控制网所规定的技术指标，经认证后，可纳入一等大地控制网。(4)简述国家三等大地控制网的布设目的和技术要求。三等大地控制网布测目的是建立和维持省级(或区域)大地控制网，满足国家基本比例尺测图的基本需求；结合水准测量、重力测量技术，精化省级(或区域)似大地水准面。三等大地控制网相邻点间基线水平分量的中误差不应大于10mm，垂直分量的中误差不应大于20mm；各控制点的相对精度应不低于 l10-6，其点间平均距离不应超过 20km。三等大地控制网点的布设应与省级基础测绘服务、现有技术状况、应用水平及似大地水准面精化等目标相一致，并应尽可能布设在三、四等水准路线上。三等大地控制网应根据需要进行复测或更新。(5)简述国家四等大地控制网的布设目的和技术要求 四等大地控制网是三等大地控制网的加密。四等大地控制网相邻点间基线水平分量的中误差不应大于士 20mm，垂直分量的中误差不应大于士40mm；各控制点的相对精度应不低于110-5，其点间平均距离不应超过5km。四等大地控制网应根据需要进行复测或更新。(6)大地控制网的布设 布设大地控制网包括技术设计、实地选点、建造觇标、标石埋设、外业观测和数据处理等工作。1)技术设计 技术设计的目的是制订切实可行的技术方案，保证测绘产品符合相应的技术标准和要求，并获得最佳的社会效益和经济效益。一般步骤如下：(1)收集资料：收集测区有关资料，包括测区的自然地理和人文地理，交通运输，各种-3-比例尺地形图、交通图，气象资料，以及已有的大地测量成果资料，如点之记、成果表及技术总结等。对收集资料加以分析和研究，选取可靠和有价值的部分作为设计时的参考。(2)实地踏勘：拟订布网方案和计划时，需要到测区进行必要的踏勘和调查，作为设计时的参考。(3)图上设计：根据大地测量任务，按照有关规范和技术规定，在地形图上拟定出控制点的位置和网的图形结构。(4)编写技术设计书：按照编写设计书的要求编制技术设计书。2)实地选点 按照实地情况检查落实图上设计，修改其中不恰当或不完善的部分，选点工作结束后，应提交：选点图、点之记及选点工作技术总结。3)建造觇标(或观测墩)点位选定后，要把它固定在地面上，需要埋设带有中心标志的标石，以便长期保存。觇标或观测墩的建造应符合相关规范和技术规定的要求。4)标石埋设 标石可分为不同的类型，在保证其稳固和能长期保存的原则下，视所在地区和控制点的等级不同，埋设的标石可有所差异。埋石工作结束后，要到所在地的乡(镇)人民政府办理控制点托管手续。5)外业观测 外业观测包括仪器的选取和检验、制订观测计划、观测作业、数据检验等工作。外业观测结束后应上交专业技术设计、原始观测手簿、观测数据、观测网图、数据检核结果及观测工作技术总结。6)数据处理 数据处理工作内容包括：外业数据质量检核、平差方案的制订、起算数据的分析和确定、平差处理、精度评定、数据处理成果整理和技术总结编写。7)质量控制 质量控制执行“两级检查、一级验收”制度。检查验收的依据是专业技术设计书中的技术依据、技术质量指标等。8)相关技术规定 大地控制网布设的相关技术规定见表 14。表 1-4 大地控制网布设的相关技术规定 序号 名称 编号 1 国家大地测量基本技术规定 GB22021 一 2008 2 大地测量术语 GBT171592009 3 全球导航卫星系统连续运行参考站网建设规范 CHT20082005 4 全球定位系统(GPS)测量规范 GBT183142009 5 区域似大地水准面精化基本技术规定 GBT237092009 6 国家三角测量规范 GBT17942 一 2000 7 中、短程光电测距规范 GBT16818 一 1997 8 大地天文测量规范 GBT179432000 9 三、四等导线测量规范 CHT20072001 10 测绘技术设计规定 CHT1004 一 2005 11 测绘技术总结编写规定 CHT10012005 12 测绘产品检查验收规定 CH1002 一 95 -4-序号 名称 编号 13 测绘产品质量评定标准 CH100395 样题二（高程网）样题二（高程网）简答题简答题(1)影响水准测量成果的因素有哪些误差如何减弱其影响？(2)什么是大地高、正高、正常高？大地高和正常高有什么关系？（1）参考答案参考答案 影响水准测量精度的因素有：仪器误差，如 i 角误差、水准标尺每米真长误差、一对水准标尺零点不等差等；外界因素引起的误差，如温度变化对 i 角的影响、大气垂直折光的影响、仪器及尺承沉降的影响所引起的误差等；观测误差，指人为因素引起的误差；客观因素的误差，如日月引力产生的误差、重力产生的误差、温度变化产生的误差等。为了减弱这些误差的影响，作业中应注意：严格控制观测时间，选择最佳观测条件；作业前把仪器放在阴凉处半小时，设站时用测伞遮阳；每测段设为偶数站，奇数站和偶数站采用相反的观测程序；每站前后视距尽量相等，视线离开地面足够高度，坡度较大的地段应适当缩短视线；往返测应沿同一路线进行，并使用同一仪器和尺承；对于客观因素产生的误差只能通过改正数的办法予以减弱。（2）参考答案）参考答案 大地高的定义是由地面点沿通过该点的椭球面法线到椭球面的距离。正高以大地水准面为高程基准面。地面上任意一点的正高系指该点沿垂线方向至大地水准面的距离。正常高以似大地水准面为高程基准面。地面上任意一点的正常高系指该点沿垂线方向至似大地水准面的距离。大地高=正常高+高程异常。(3)建立高程控制网的方法（重点）高程控制测量分为水准测量、三角高程测量。水准测量的等级依次分为一、二、三、四等。光电测距三角高程测量可代替四等水准测量。经纬仪三角高程测量主要用于山区的图根高程控制和山区以及位于高建筑物上平面控制点高程的测定。(4)建立高程控制网的基本原则（重点）水准测量按照精度分为一、二、三、四等，高程控制网主要采用水准测量方式布设，按逐级控制的原则，分为一、二、三、四等水准网。水准点的点间距离为 48km，在通行困难地区经批准可适当放宽。远离大陆岛(礁)的国家高程基准传递和高程控制网布设，确因条件限制无法满足本标准规定时，其技术指标可根据实际情况适当放宽。(5)简述国家一等水准网的布设目的和技术要求。国家一等水准网是国家高程控制网的骨干，主要目的是实现国家高程基准的高精度传递。国家一等水准网的布设应充分顾及地质构造背景，选择最适当的路线。国家一等水准路线应闭合成环形，并构成网状；环的周长不应超过 2000km。国家一等水准网水准测量用往返测量不符值计算的每千米偶然中误差应不大于0.45mm，用环闭合差计算的每千米全中误差应不大于1.0mm。国家一等水准网每 15 年复测一次，每次复测执行时间不超过 5 年。(6)简述国家二等水准网的布设目的和技术要求。-5-国家二等水准网是国家一等水准网的加密，在国家一等水准网内布设成附合路线或环形。国家二等水准环线的周长，在平原和丘陵地区应不大于 750km，山区和困难地区经批准可适当放宽。国家二等水准网的布设应充分顾及地质构造背景，选择最适当的路线。一等水准路线应闭合成环形，并构成网状；环的周长不应超过 2000km。国家二等水准测量用往返测量不符值计算的每千米偶然中误差应不大于1.0mm，用环闭合差计算的每千米全中误差应不大于2.0mm。国家二等水准网应根据需要进行复测，复测周期最长不超过 20 年。(7)简述国家三、四等水准网的布设目的和技术要求。三、四等水准网是国家一、二等水准网的进一步加密。三等水准路线一般应构成环形，或闭合于高等级水准路线。四等水准路线应闭合于高等级水准路线间或形成支线。三、四等水准测量用往返测量不符值计算的每千米偶然中误差应分别不大于3.0mm和士 5.0mm，用环闭合差计算的每千米全中误差应分别不大于6.0mm 和10.0mm。三、四水准网应根据需要进行布测、复测或更新。样题三（水准面精化）样题三（水准面精化）1计算题计算题 依据中华人民共和国财政部、国家测绘局 2009 年 2 月 5 日颁布的测绘生产成本费用定额，若测区的困难类别按类计算，高程异常控制点选埋标准按 GPS 普通标石执行，本项目标石选埋、GPS 和水准观测、数据处理成本费用定额如下：GPS 普通标石选埋为 1006331 元点；三等水准观测为 111789 元km；GPSC 级点观测为 527453 元点；三等水准数据处理为 2360 元km；GPSC 级点数据处理为 91189 元点；似大地水准面计算为 6081 元km2。面积不足 1000km2的，按 1000km2计算；对精度5cm 而面积超过 10000km2和精度5cm 而面积超过 100000km2的，其面积超过部分按上述相应定额的 20计算。在上述案例中，假设 GPSC 级点观测时，在综合考虑各种因素的情况下，每观测一个点需投入技术人员 2 名，1 个工作日，观测设备 1 套(含交通工具)。请进行下列计算：(1)所需要的外业总经费，包括标石选埋和外业观测。(2)所需要的数据处理总经费。(3)若 20 个工作日内完成所有 GPSC 级点观测工作，需最少投入的技术人员和观测设备数量。2简答题简答题(1)简述高程异常控制点布设原则。(2)简述似大地水准面计算流程。(3)简述似大地水准面精度检验原则和精度评定方法。参考答案参考答案 1计算题计算题(1)答：外业总经费包括标石选埋、GPSC 级点观测和三等水准观测三部分。标石选埋费用为 1006331 元点50 点=50316550 元。GPSC 级点观测费用为 527453 元点100 点=527453.00 元。-6-三等水准观测费用为 111789 元km1000km=117890.00 元。综合上述三项任务经费，所需外业总费用为 214850850 元。(2)答：数据处理总经费包括三等水准数据处理、GPSC 级点数据处理和似大地水准面计算三部分。三等水准数据处理费用为 2360 元km1000km=23600 元。GPSC 级点数据处理费用为 91189 元点100 点=91189.00 元。似大地水准面计算费用为 6081 元km25000km2=304050.00 元。综合上述三项任务经费，所有数据处理总费用为 418839.00 元。(3)答：根据题中假设，每观测一个 GPSC 级点需投入技术人员 2 名，1 个工作日，观测设备 L 套(含交通工具)。若 20 个工作日内完成 100 个 GPSC 级点观测工作，则每个工作日至少需要完成 5 个 GPSC 级点观测任务，因此需要至少投入技术人员 10 名，观测设备 5套。2简答题简答题(1)简述高程异常控制点布设原则。简述高程异常控制点布设原则。参考答案参考答案 高程异常控制点应均匀分布于似大地水准面精化区域。高程异常控制点应具有代表性，点位分布应顾及平原、丘陵和山地等不问的地形类别区域，点位在不同地形类别均应占有一定的比例；在可能的情况下，对丘陵和山地等地形变化剧烈地区应适当加大高程异常控制点分布密度。各级似大地水准面的高程异常控制点宜利用不低于区域似大地水准面精化基本技术规定中 45 规定精度的大地控制网点和水准网点。相邻高程异常控制点最大问距不宜大于式(12)的计算结果，即 21119.7=cmd 式中：d 为相邻高程异常控制网点最大间距，单位为 km；m为似大地水准面的精度，单位为 cm；c 为平均重力异常代表误差系数，按规定执行；为平均重力异常格网分辨率，单位为角分。(2)简述似大地水准面计算流程。简述似大地水准面计算流程。参考答案参考答案 按照 GBT183142009 的要求完成高程异常控制点 GPS 测量数据处理。按照 GBT12898-2009 的要求完成高程异常控制点水准测量数据处理。按式(1-3)计算高程异常控制点的高程异常，即 hHGPS=式中：为高程异常；H 为大地高，由 GPS 测量方法获得；h 为正常高，由水准测量方法获得 收集似大地水准面精化区域的重力资料与数字高程模型资料，并按格网平均重力异常计算要求对数据进行整理。可采用地形均衡重力归算等方法完成重力点重力归算与格网平均重力异常计算。根据不同情况选择适当的参考重力场模型，采用移去一恢复技术，完成重力似大地水准面计算。采用融合技术消除或削弱高程异常控制点与对应的重力似大地水准面的不符值，完成与国家高程系统一致的似大地水准面计算。(3)简述似大地水准面精度检验原则和精度评定方法。-7-参考答案 检验点布设原则：检验点的点位应分布均匀，在平原、丘陵和山区等不同的地形类别以及有效区域边缘地区均应布设检验点；应采用未参加似大地水准面计算的实测高程异常点作为检验点。国家似大地水准面相邻检验点的间距不宜超过 300km，检验点总数不应少于 200个；省级似大地水准面相邻检验点的间距不宜超过 100km，检验点总数不应少于 50 个；城市似大地水准面相邻检验点的间距不宜超过 30km，检验点总数不应少于 20 个。检验点与用于区域似大地水准面精化的高程异常控制点间的距离应不小于似大地水准面格网间距。检验点应满足 GPS 观测与水准联测条件。在利用旧点作为检验点时，应检查旧点的稳定性、可靠性和完好性，以及是否满足 GPS 观测与水准观测，符合要求方可利用。检验点数据处理：GPS 数据处理按照 GBT183142009 的要求执行；水准数据处理按照 GBT128972006 和 GBT128982009 的要求执行；按公式计算检验点的实测高程异常；利用检验点的大地坐标和拟合后似大地水准面模型计算各检验点的高程异常。似大地水准面精度评定：由似大地水准面模型计算的各检验点高程异常与其实测高程异常不符值计算的中误差，作为似大地水准面精度。样题四（坐标转换）样题四（坐标转换）1单项选择题单项选择题(每题的备选答案中只有一个最符合题意，不答或答错不得分。每题的备选答案中只有一个最符合题意，不答或答错不得分。)(1)1954 北京坐标系的原点在()。A北京 B西安 C前苏联普尔科沃 D上海(2)中华人民共和国大地原点位于()。A陕西省 B北京市 C四川省 D山东省(3)采用二维转换模式至少应选取()个以上的重合点。A1 个 B2 个 C3 个 D4 个(4)经国务院批准，我国自()起开始启用 2000 国家大地坐标系。A2000 年 1 月 1 日 B2008 年 1 月 1 日 C2000 年 7 月 1 日 D2008 年 7 月 1 日 2，简答题，简答题 简述不同坐标系坐标转换计算流程。参考答案参考答案 1单项选择题单项选择题(1)C(2)A (3)B (4)D 2简答题简答题 简述不同坐标系坐标转换计算流程。参考答案参考答案(1)收集、整理转换区域内重合点成果；-8-(2)分析、选取用于计算坐标转换参数的重合点；(3)确定坐标转换参数计算方法与坐标转换模型；(4)根据确定的转换方法与转换模型计算坐标转换参数；(5)分析重合点坐标转换残差，根据转换残差剔除粗差点；(6)坐标转换残差满足精度要求(合格)时，计算最终的坐标转换参数并估计坐标转换参数精度；(7)根据计算的转换参数计算待转换点的目标坐标系坐标。第二章第二章 工程测量工程测量 样题一（隧道控制）样题一（隧道控制）简答题简答题(1)在现场采集数据之前，需要做哪些前期的准备工作?(2)为满足工程需要，应选用哪些设备进行测量?并写出观测方案。(3)最终提交的成果应包括哪些内容?参考答案参考答案 简答题简答题(1)在现场采集数据之前，需要做哪些前期的准备工作?参考答案参考答案 答：前期准备工作包括资料收集、现场勘探、选点埋石、方案设计。资料收集：设计单位提供了线路的首级控制网数据、测区周边国家高等级的三角点和水准点资料。现场勘探：对测区的人文风俗、自然地理条件、交通运输、气象情况等调查，同时现场查勘控制点的完好性和可用性。选点埋石：在进、出口线路中线上布设进、出口点，进、出口再各布设至少 3 个定向点，进、出口点与相应的定向点之间要通视；为了减小垂线偏差的影响，高差不要相差太大；因为有通视要求，洞口处 GPS 基线不可能很长，一般要求 300500rn，若小于该值，应设强制对中装置，以减小照准与对中误差对短边测角精度的影响；按国家规范要求在所选点位埋石。方案设计：根据现场勘察的情况和工程要求，编制观测方案，以确定所用设备、人员、观测方案、所需时间等。(2)为满足工程需要，应选用哪些设备进行测量？并写出观测方案。参考答案参考答案 以利用测区国家高等级三角点、线路首级控制网点 2 个、国家一等水准点 1 个、在进、出洞口处各布设 4 个施工控制网点为例。设备选择：双频 GPS 接收机 6 台套、数字水准仪 2 台套。观测方案略(对 GPS 测量，在设计方案中，要重点突出观测的时段数、每一时段的观测时间、要按边连接等内容；对水准测量，要明确视距、前后视距差、前后视距累积差、视线高、往返高差之差等)。按 GPSC 级网观测的要求布设隧道的地面控制网，GPSC 级网观测要求：卫星截止高度角为 150；同时观测有效卫星数4 颗；有效观测：卫星总数6 颗；观测时段数2；时段长度4h；采样间隔为 1030s。水准测量采用国家而等水准测量方法观测，视线长度50m，前后视距差1m，前后视距累积差3m，视线高0.5m，往返测量不符值计算的每千米偶然中误差应不大于1.0mm，用环闭合差计算的每千米全中误差应不大于2.0mm。-9-(3)最终提交的成果应包括哪些内容？参考答案 技术设计书；仪器检验校正资料；控制网网图；控制测量外业资料；控制测量计算及成果资料；所有测量成果及图件电子文件。样题二（大比例尺地形图）样题二（大比例尺地形图）背景材料背景材料 市位于省东南部，是一个拥有 100 万人口的综合性大都市，供水工程关系着整个城市的政治、经济繁荣和发展，为了改善城市人民的生活及生产用水问题，需对水库的建设进行前期综合勘探研究工作，通过野外实地踏勘和地形图测量，对该区域进行充分的调查研究、评价，对项目建设的必要性、经济合理性、技术可行性、实施可能性等方面进行综合性研究论证，从而为建设该项目的决策和审批提供科学的依据。本测区面积约 150km2(根据 1：1 万地形图提供预定方案设定的位置)，为丘陵地区、山地广布，丘谷之间地势起伏延绵，海拔高 50m 至 120m。山地多为树林，山上灌木丛生，通视条件较差，需遵照国家颁布的城市测量规范(CJJ899)对该测区完成 1：1000 的测量任务，工期 60 天。1已有资料情况已有资料情况（1）本工程收集到国家二等点和 D 级 GPS 点，这两点作为本工程平面控制起算点。（2）本工程收集到两个国家一等水准点和，系 1956 年黄海高程系成果，作为本工程高程控制起算点。2坐标系统、高程系统和基本等高距、图幅分幅坐标系统、高程系统和基本等高距、图幅分幅(1)平面采用 1954 北京坐标系、高程采用 1956 年黄海高程系。(2)基本等高距 10m。(3)图幅采用 5050 正规分幅；图幅号采用图幅西南角坐标 x、y 的千米数表示，x 坐标在前，y 坐标在后，中间以短线相连；图号由东往西、由南往北用阿拉伯数字按顺序编号，即 1、2、3图幅内有明显地形、地物名的应标注图名。3提交成果资料提交成果资料(1)技术设计书；(2)仪器检验校正资料；(3)控制网网图；(4)控制测量外业资料；(5)控制测量计算及成果资料；(6)所有测量成果及图件电子文件。1计算题计算题 在测区范围内有一六边形地块 ABCDEF，地块的六个角点坐标为 A(3000，3000)、B(3420，3200)、C(3850，3260)、D(3800，3440)、E(2900，3500)、F(2860，3280)，坐标单位为米，请计算该地块的面积。2简答题简答题(1)地形图的地形要素指什么?等高线有什么特性?-10-(2)图根点的测量常用哪些方法完成?简要叙述一种图根测量的作业流程。(3)解释“两级检查、一级验收”的含义。参考答案参考答案 1计算题计算题 在测区范围内有一六边形地块 ABCDEF，地块的六个角点坐标为 A(3000，3000)B(3420，3200)、C(3850，3260)、D(3800，3440)、E(2900，3500)、F(2860，3280)，坐标单位为米，请计算该地块的面积。答：为了计算方便，避免产生很大的数，首先将坐标系原点平移到(2500，2500)处，则平移后六个角点的坐标为 A(500，500)、B(920，700)、C(1350，760)、D(1300，940)、E(400，1000)，F(360，780)。S1=(920+500)(700500)2=142000(m2)，S2=(1350+920)(760700)2=68100(m2)S3=(1300+1350)(940 一 760)2=238500(m2)S4=(400+1300)(1000940)2=51000(m2)S5=(360+400)(7801000)2=83600(m2)S6=(500+360)(500780)2=120400(m2)则该地块的面积为 S=ABS(S1+S2+S3+S4+S5+S6)=295600(m2)。2简答题简答题(1)地形图的地形要素指什么?等高线有什么特性?参考答案参考答案 地形要素包括地物、地貌、图示符号。地物：地面的各类建筑物、构筑物，道路，水系及植被等就称为地物；表示这些地物的符号就是地物符号。地物符号又根据其表示地物的形状和描绘方法的不同，分为以下几类。比例符号：轮廓较大的地物，如房屋、运动场、湖泊、森林、田地等，凡能按比例尺把它们的形状、大小和位置缩绘在图上的，称为比例符号；这类符号表示出地物的轮廓特征。非比例符号：轮廓较小的地物，或无法将其形状和大小按比例画到图上的地物，如三角点、水准点、独立树、里程碑、水井和钻孔等，则采用一种统一规格、概括形象特征的象征性符号表示，这种符号称为非比例符号，只表示地物的中心位置，不表示地物的形状和大小。半比例符号：对于一些带状延伸地物，如河流、道路、通信线、管道、垣栅等，其长度可按测图比例尺缩绘，而宽度无法按比例表示的符号称为半比例符号；这种符号一般表示地物的中心位置，但是城墙和垣栅等，其准确位置在其符号的底线上。地物注记：对地物加以说明的文字、数字或特定符号，称为地物注记；如地区、城镇、河流、道路名称，江河的流向、道路去向以及林木、田地类别等说明。地貌：地表的高低起伏状态称为地貌，地貌用等高线表示。等高线是地面上高程相等的各相邻点相连接的闭合曲线。等高线的特性有：同一条等高线上的点，其高程必相等；等高线均是闭合曲线，如不在本图幅内闭合，则必在图外闭合，故等高线必须延伸到图幅边缘；除在悬崖或绝壁处外，等高线在图上不能相交或重合；等高线和山脊线、山谷线成正交；等高线的平距小，表示坡度陡，平距大则坡度缓，平距相等则坡度相等，因此平距与坡度成反比；-11-等高线不能在图内中断，但遇道路、房屋、河流等地物符号和注记处可以局部中断。(2)图根点的测量常用哪些方法完成?简要叙述一种图根测量的作业流程。参考答案参考答案 通常用图根导线或 GPSRTK 确定图根点坐标。图根导线的作业流程：收集测区的控制点资料；野外踏勘、布点；导线测量；平差计算。GPSRTK 确定图根点坐标作业流程：收集测区的控制点资料；求定测区转换参数；野外踏勘、布点；架设基准站；流动站测量图根点坐标。(3)解释“两级检查、一级验收”的含义。参考答案参考答案 检查验收的主要依据是技术设计书和国家规范。遵循“两级检查、一级验收”的原则：检查包括项目部检查和单位质检人员检查，验收由用户或其委托单位组织，包括概查和详查(510)。样题三（变形监测）样题三（变形监测）简答题简答题(1)为完成变形监测任务，除了布设变形监测点外，还布设了测量基准点和工作基点。布设测量基准点和工作基点的目的是什么?(2)对变形监测资料进行分析是变形监测的主要工作之一，常用的方法有哪几种?(3)该项目完成后，提供给甲方的成果应包含哪些内容?参考答案参考答案 简答题简答题(1)为完成变形监测任务，除了布设变形监测点外，还布设了测量基准点和工作基点。布设测量基准点和工作基点的目的是什么?参考答案 布设测量基准点，是为了保证测量的基准统一，布设工作基点是为了便于测量工作，并减小测量误差。必须保证基准点的稳定性，定期进行测量、分析，工作基点与测量基准点间也必须进行测量，以得到工作基点的坐标值，同时可根据坐标值的差异，判断工作基点的稳定性。(2)对变形监测资料进行分析是变形监测的主要工作之一，常用的方法有哪几种?参考答案 作图分析：将观测资料绘制成各种曲线，常用的足将观测资料按时间顺序绘制成过程线；统计分析：用数理统计方法分析计算各种观测物理量的变化规律和变化特种，分析观测物理量的周期性、相关性和发展趋势；对比分析；-12-建模分析：建立数学模型，用以分离影响因素，研究观测物理量变化规律，进行预报和实现安全控制；常用的数学模型有统计模型、确定性模型和混合模型。(3)该项目完成后，提供给甲方的成果应包含哪些内容?参考答案 技术设计书和测量方案；监测网和监测点布置图；标石、标志规格及埋设图；仪器的检校资料；原始观测记录；平差计算、成果质量评定资料；变形观测数据处理分析和预报成果资料；变形过程和变形
