比长基线测量规范.pdf

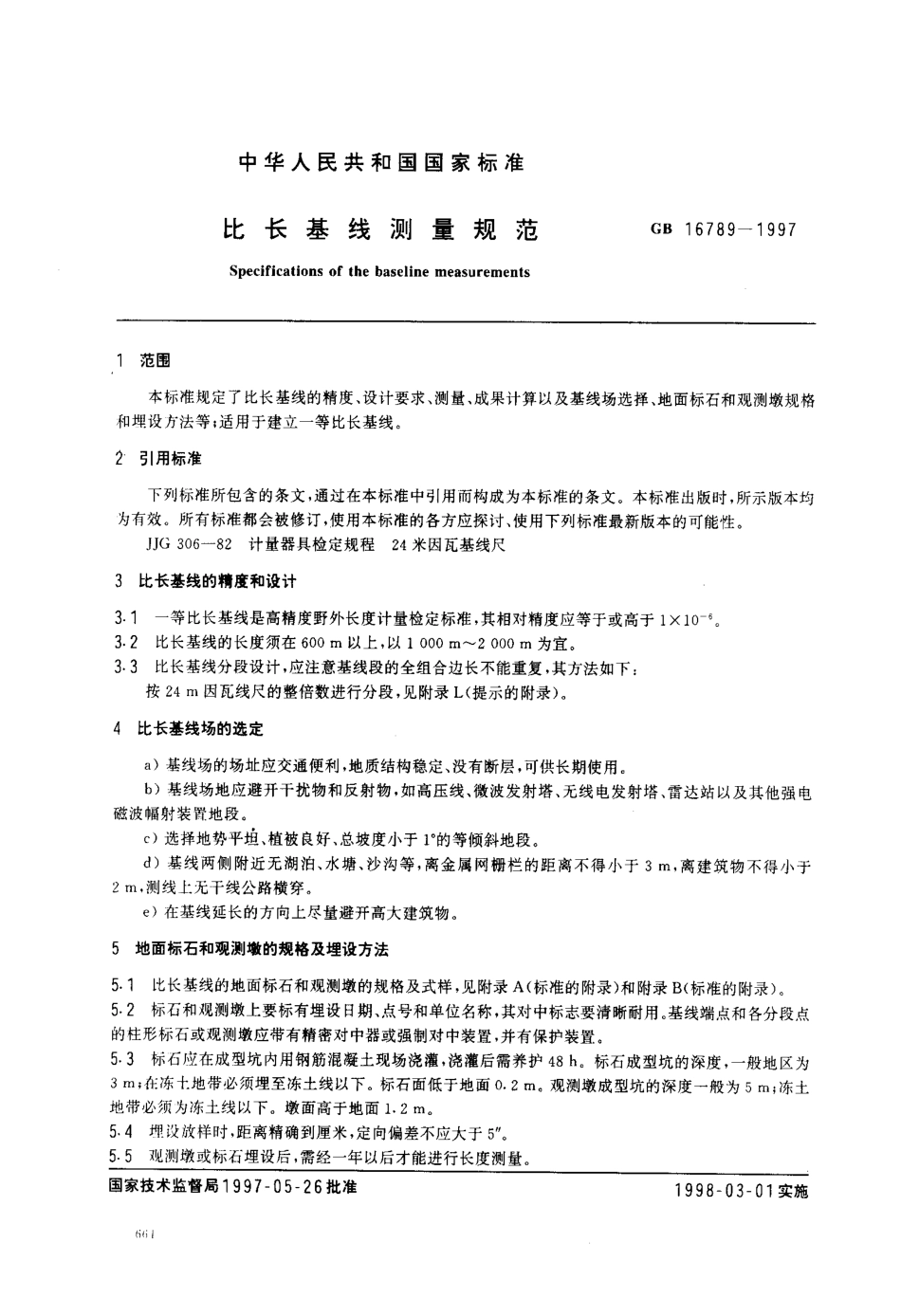

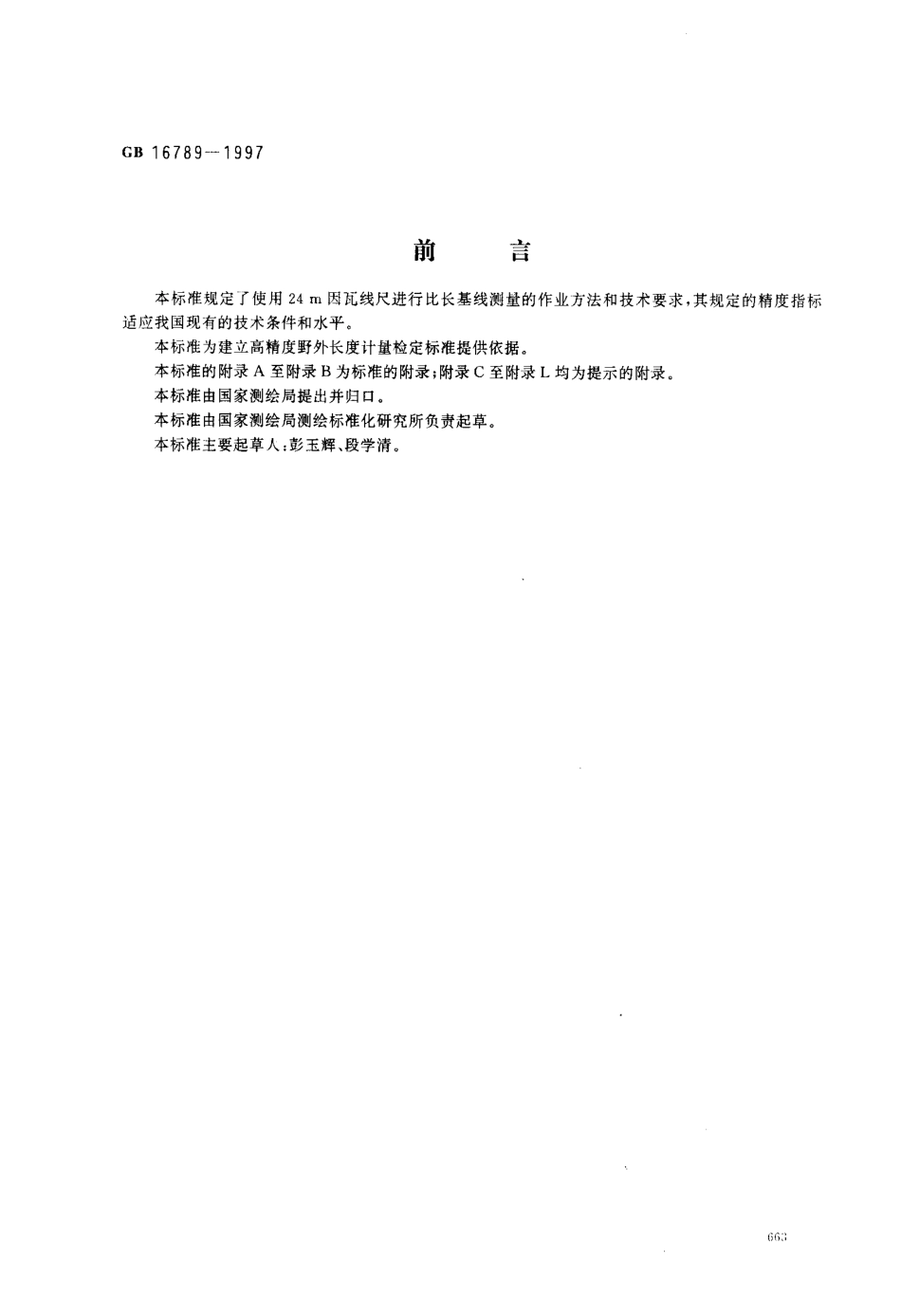

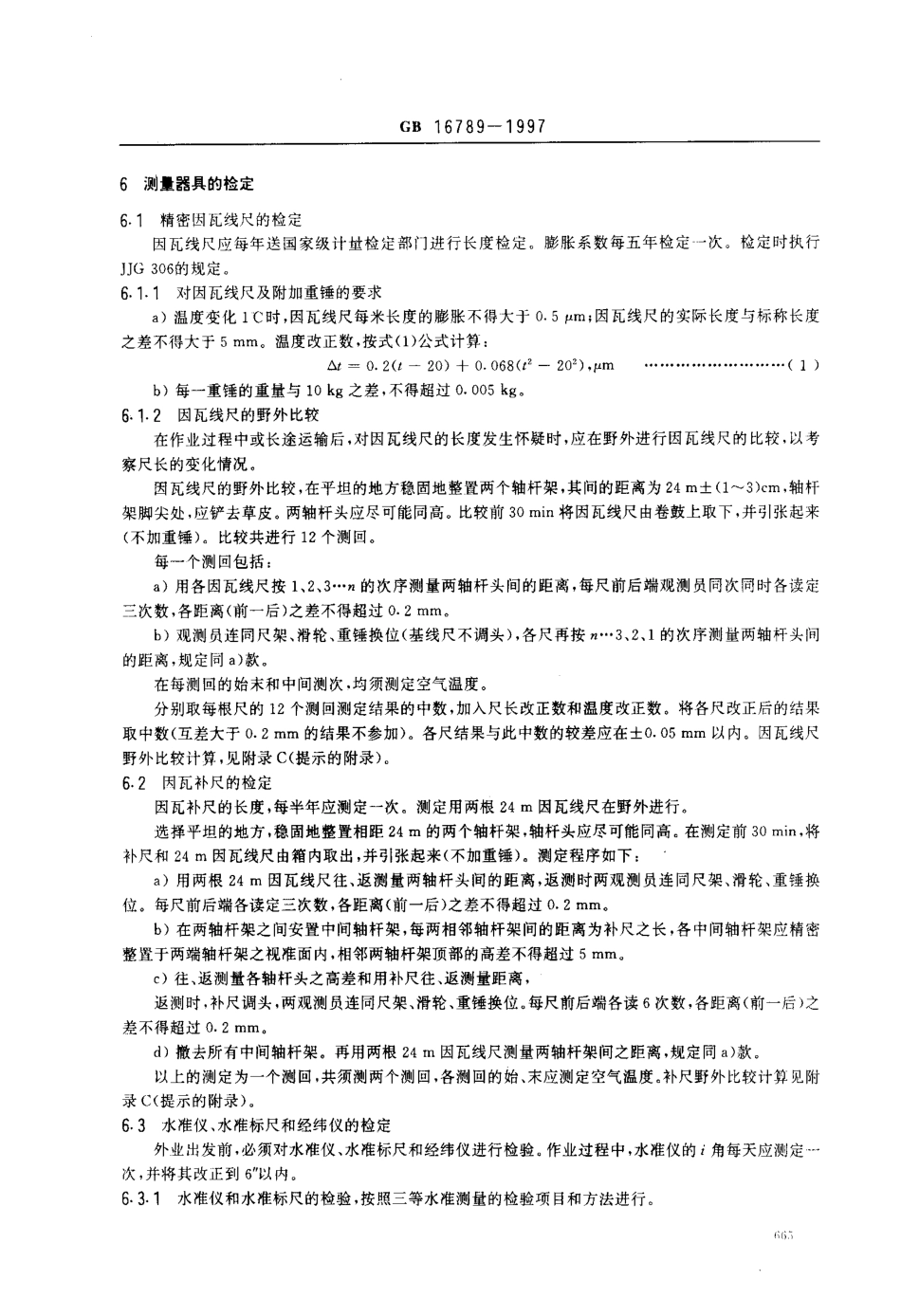

GB16789-1997前言本标准规定了使用24m因瓦线尺进行比长基线测量的作业方法和技术要求，其规定的精度指标适应我国现有的技术条件和水平。本标准为建立高精度野外长度计其检定标准提供依据。本标准的附录A至附录B为标准的附录；附录C至附录L均为提示的附录。本标准由国家测绘局提出并归口。本标准由国家测绘局测绘标准化研究所负责起草。本标准主要起草人：彭玉辉、段学清。66GB16789-19976测量器具的检定6.1精密因瓦线尺的检定因瓦线尺应每年送国家级计址检定部门进行长度检定。膨胀系数每五年检定一次。检定时执行JJG306的规定。6.1.1对因瓦线尺及附加重锤的要求)温度变化1C时，因瓦线尺每米长度的膨胀不得大于0.5um:因瓦线尺的实际长度与标称长度之差不得大于5mm。温度改正数，按式(1)公式计算：=0.2(t-20）十0.068(t2-202),m(1)b）每一重锤的重量与10kg之差，不得超过0.005kg。6.1.2因瓦线尺的野外比较在作业过程中或长途运输后，对因瓦线尺的长度发生怀疑时，应在野外进行因瓦线尺的比较，以考察尺长的变化情况。因瓦线尺的野外比较，在平坦的地方稳固地整置两个轴杆架，其间的距离为24m土(13)cm,轴杆架脚尖处，应铲去草皮。两轴杆头应尽可能同高。比较前30m将因瓦线尺由卷鼓上取下，并引张起来(不加重锤)。比较共进行12个测回。每一个测回包括：a)用各因瓦线尺按1、2、3n的次序测量两轴杆头间的距离，每尺前后端观测员同次同时各读定三次数，各距离（前一后）之差不得超过0.2mm。b)观测员连同尺架、滑轮、重锤换位（基线尺不调头），各尺再按n3、2、1的次序测量两轴杆头间的距离，规定同a)款。在每测回的始末和中间测次，均须测定空气温度。分别取每根尺的12个测回测定结果的中数，加入尺长改正数和温度改正数。将各尺改正后的结果取中数（互差大于0.2mm的结果不参加）。各尺结果与此中数的较差应在士0.05mm以内。因瓦线尺野外比较计算，见附录C(提示的附录)。6.2因瓦补尺的检定因瓦补尺的长度，每半年应测定一次。测定用两根24m因瓦线尺在野外进行。选择平坦的地方，稳固地整置相距24m的两个轴杆架，轴杆头应尽可能同高。在测定前30min,将补尺和24因瓦线尺由箱内取出，并引张起来（不加重锤）。测定程序如下：a)用两根24m因瓦线尺往、返测量两轴杆头间的距离，返测时两观测员连同尺架、滑轮、重锤换位。每尺前后端各读定三次数，各距离（前一后）之差不得超过0.2mm。b)在两轴杆架之间安置中间轴杆架，每两相邻轴杆架间的距离为补尺之长，各中间轴杆架应精密整置于两端轴杆架之视准面内，相邻两轴杆架顶部的高差不得超过5mm。)往、返测量各轴杆头之高差和用补尺往、返测量距离，返测时，补尺调头，两观测员连同尺架、滑轮、重锤换位.每尺前后端各读6次数，各距离（前一后）之差不得超过0.2mm。d)撒去所有中间轴杆架。再用两根24m因瓦线尺测量两轴杆架间之距离，规定同a)款。以上的测定为一个测回，共须测两个测回，各测回的始、末应测定空气温度。补尺野外比较计算见附录C(提示的附录)。63水准仪，水准标尺和经纬仪的检定外业出发前，必须对水准仪、水准标尺和经纬仪进行检验。作业过程中，水准仪的i角每天应测定一次，并将其改正到6”以内。6.3.1水准仪和水准标尺的检验，按照三等水准测量的检验项目和方法进行。66.3GB16789-19976.3.2经纬仪一般应根据基线测量的需要，按国家三角测量和精密导线测量的要求和方法进行检验。6.4温度表的检定温度表每年送当地气象计量检定部门检定一次。标称精度不大于0.2。7比长基线的测7.1整置轴杆架7.1.1如果基线端点为标石，则先在端点上配置轴杆架，轴杆头的精确位置用两台经纬仪互成90度方向投彬而定。在基线的第一个节点上整置经纬仪，照准端点上的轴杆头，然后依次整置轴杆架。相邻两轴杆架间的距离与24m之差一般不得大于3cm。安置轴杆架时，应使其中两脚与基线方向平行，而第三脚分别交替安置于基线方向的左右两侧，并使其牢固插入土中，拧紧所有螺旋。轴杆头应垂直，十字线应有一线与基线同向。中间各段点上的轴杆架位置，均须用两台经纬仪投影而定。当轴杆架配置到经纬仪所在处时，取去经纬仪，用两台经纬仪成90度方向投影整置该节的最后一个轴杆架，并检查最后一个跨距的距离。7.1.2整条基线的轴杆架应统一编号。7.1.3在土质松软或烂泥地上，轴杆架应安置在打入地中的木桩上。木桩的直径为7cm8cm,木桩的长度视地质而定，但不得短于0.3。亦可用高木桩代替轴杆架。7.1.4不足一基线尺长的距离，使用因瓦补尺丈量。使用补尺的地方，地势应该很平坦，相邻两轴杆头间的高差应尽可能的小。使用补尺应遵守下列原则：a)应尽量少用：b)不得使用补尺测量短于1m的距离；c)使用补尺测量的尺段，距离段点应为一个24m尺段以下。7.1.5如果基线各段点均为观测嫩时，则在节点上整置经纬仪，照准端点观测嫩标志依次整置轴杆架。7.2轴杆头水准测量7.2.1轴杆头水准测量采用S,级水准仪和1.5m长的双面标尺。7.2.2轴杆头水准测量的程序与长度测量相同.如果长度测量是分节做往、返测量，则轴杆头水准测量亦分节做往、返测量：如长度测量按全长做往、返测量，则轴杆头水准测量亦按全长做往、返测量。轴杆头水准测量的往测在长度测量的往测之前进行，而返测则在长度测量返测之后进行。7.2.3轴杆头水准测量按中丝法取标尺两面读数。测量时，水准标尺上的圆气泡应居中。由一测站读取的轴杆架数，不得多于5个。测站的选择，应使与每一轴杆架的距离大致相等，但视距不得超过75m。7.2.4每一轴杆架上标尺黑面和红面读数。经过化算后，其差值不得超过2mm。根据标尺黑面和红面所得高差，其互差不得大于2mm。相邻两轴杆头之间的距离，计算至0.1mm,见附录K(提示的附录)。7.2.5倾斜度大于1/24的尺段和长度不足24m的短距离，应测定两次高差。两次测定之间变换仪器高度，视距差不得大于2m。两次所测高差之差不得超过2mm。7.2.6相邻两轴杆头间，由往测和返测所得高差之差，不得超过下列数值：高差小于1m的尺段为3mm:高差大于1m的尺段为2mm;使用补尺的尺段为1mm。如高差之差超限，则应对相应轴杆架重新进行测量。如确认系往测之后返测之前轴杆架被碰动而超限，则需返测重测。可往返测分别进行倾斜改正，倾斜改正计算见附录H(提示的附录)。7.3长度测其7.3.1一等基线使用六根因瓦线尺丈量。在一般情况下，一条一等基线应分为距离大致相等的三节进566GB16789-1997行测量。每一节用四根因瓦线尺测量（其中两根用于往测，另两根用于返测）。用于各节测量的因瓦线尺配誉见表1。表】用于各节测量的因瓦线尺配置尺号往返测往测返测节别第一节1,23,4第二节5,6(3,4)1,2(5,6)第三节3,4(5,6)5,6(1,2)每次使用的两根因瓦线尺，最好具有不同的膨胀系数。当基线的长度较短时，无须分节。往测和返测分别使用三根因瓦线尺。7.3.2长度测量实施步骤a)测量前30min,应将因瓦线尺置于露天阴凉处，使其与外界气温趋于一致。b)测址时，因瓦线尺两端三棱分划尺的零分划应在测量前进方向的后面。)挂尺前，前端读数员应检查前端轴杆架（或木桩）是否牢固，轴杆头的整置是否正确、全部螺旋是否旋紧。d)整置三棱分划尺，使其斜棱稍微触及轴杆头，并与其上的十字线划一致。)重锤不得触及地面。应在因瓦线尺和重锤停止摇摆后，方可开始读数。)每尺段，每一根因瓦线尺前后端读定三对数，读至0.1mm。相邻两对读数间应将分划尺移动1cm2cm,移动方向，往测由小往大，返测由大往小。g）测量时，放锤、提锤以及开始读数的口令，均由前端发出，而动作须在后端应“好”的瞬间，两端同时进行。h)报数由前端读数员开始，后端继之，先报毫米以下的数，后报厘米和毫米数。读完三对数后，读数员应将三棱分划尺提高1cm2cm,等待记簿员口令。i)记簿员依次将读数记录，并求出“前一后”，每根尺“前一后”互差不得超过0.2mm。如超限，应补读一对数。若连续五对读数不合，则应重新测定。记录样式见附录J(提示的附录)。)在每一尺段上应注意两根因瓦线尺所测尺度之差异，此差异与两根因瓦线尺之差相比较，其互差不得超过0.2mm。如超限，分析并排除可能超限的原因，进行重测。如果重测的结果与同尺原测结果之差及其中数与另一尺的结果之差，均不超出0.2mm者，则采用同尺重测的结果与原测结果取中数。否则，只采用重测的结果。如果重测的结果差异如前，则可能是因瓦线尺的长度发生了变化，在这种情况下，应进行因瓦线尺的野外比较，以了解尺长的变化情况，并用后备因瓦线尺代替长度发生变化的因瓦线尺进行测量。因瓦线尺受损伤，落地或尺长变更等情况，应详细地记入手簿中。k)往下一尺段转移时，后端读数员（连同尺架、滑轮、重锤）前进，变为下一尺段的前端：原前端读数员（连同尺架、滑轮、重锤）留在原地变为后端，并注意保护轴杆架位置不变。扶尺架，提重锤者连同器械亦可不变前后端位置，每尺段循序前进，至一段的二分之一处前后端再互换位置。1)往测结束后，即进行返测。返测时两读数员连同器械互换位置，更换因瓦线尺。m)每五个尺段读记温度两次。每一段的开始和结束时均应记载天气和时间。)用因瓦补尺测量时，往测或返测都应读六对数。在测量短于一补尺的长度时，往测用补尺的一端读数，返测用另一端。0)为了检查用补尺的短距离，须用钢卷尺检测（用整补尺测量的短距离，可以不检测）。使用补尺的轴杆架，其配置及编号，应绘图表示之。p)记簿员应经常将轴杆架的编号与实地对照。7.3.3根据每一根因瓦线尺算得的段长，其互差应符合下式：667
