高中物理新课标版人教版选修1-2精品课件：2.3《热机的工作原理》PPT课件（共15页）.ppt

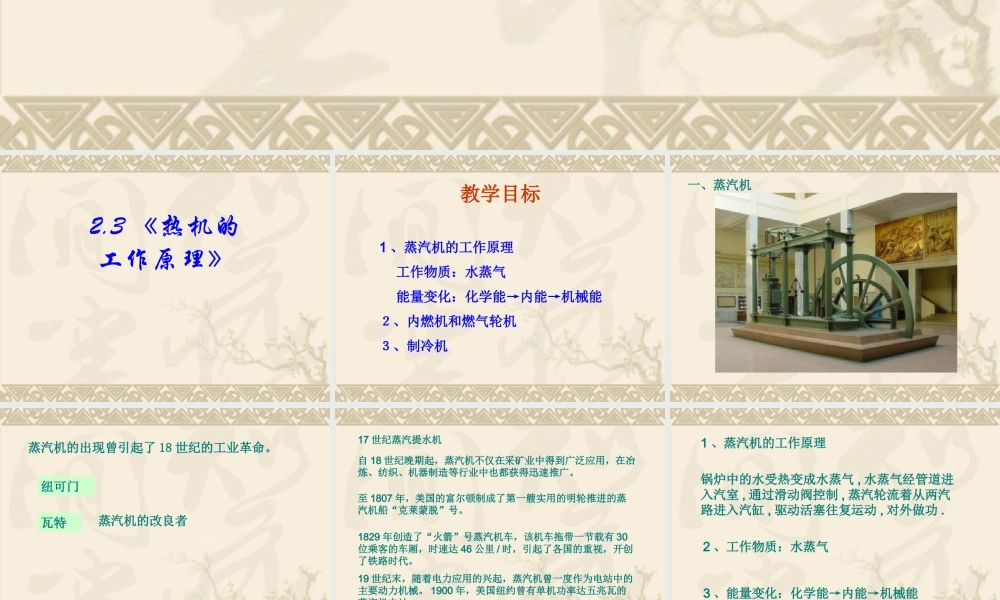

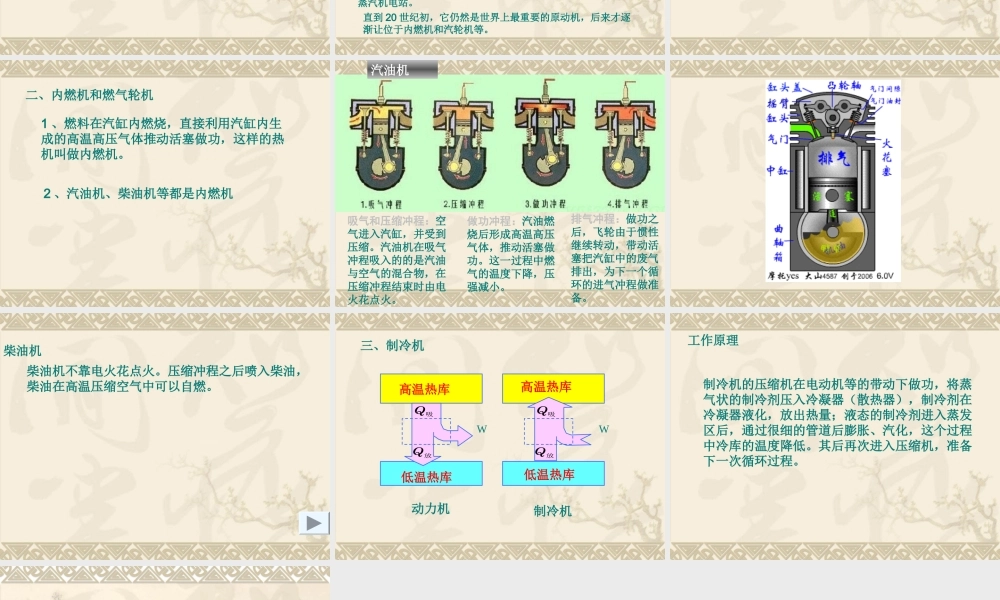

新课标人教版课件系列,高中物理选修1-2,2.3热机的工作原理,教学目标,1、蒸汽机的工作原理 工作物质：水蒸气 能量变化：化学能内能机械能、内燃机和燃气轮机、制冷机,一、蒸汽机,蒸汽机的出现曾引起了18世纪的工业革命。,纽可门,瓦特,蒸汽机的改良者,19世纪末，随着电力应用的兴起，蒸汽机曾一度作为电站中的主要动力机械。1900年，美国纽约曾有单机功率达五兆瓦的蒸汽机电站。,1829年创造了“火箭”号蒸汽机车，该机车拖带一节载有30位乘客的车厢，时速达46公里/时，引起了各国的重视，开创了铁路时代。,至1807年，美国的富尔顿制成了第一艘实用的明轮推进的蒸汽机船“克莱蒙脱”号。,直到20世纪初，它仍然是世界上最重要的原动机，后来才逐渐让位于内燃机和汽轮机等。,自18世纪晚期起，蒸汽机不仅在采矿业中得到广泛应用，在冶炼、纺织、机器制造等行业中也都获得迅速推广。,17世纪蒸汽提水机,1、蒸汽机的工作原理,锅炉中的水受热变成水蒸气,水蒸气经管道进入汽室,通过滑动阀控制,蒸汽轮流着从两汽路进入汽缸,驱动活塞往复运动,对外做功.,2、工作物质：水蒸气,3、能量变化：化学能内能机械能,二、内燃机和燃气轮机,1、燃料在汽缸内燃烧，直接利用汽缸内生成的高温高压气体推动活塞做功，这样的热机叫做内燃机。,2、汽油机、柴油机等都是内燃机,吸气和压缩冲程：空气进入汽缸，并受到压缩。汽油机在吸气冲程吸入的的是汽油与空气的混合物，在压缩冲程结束时由电火花点火。,做功冲程：汽油燃烧后形成高温高压气体，推动活塞做功。这一过程中燃气的温度下降，压强减小。,排气冲程：做功之后，飞轮由于惯性继续转动，带动活塞把汽缸中的废气排出，为下一个循环的进气冲程做准备。,汽油机,柴油机,柴油机不靠电火花点火。压缩冲程之后喷入柴油，柴油在高温压缩空气中可以自燃。,三、制冷机,动力机,制冷机,工作原理,制冷机的压缩机在电动机等的带动下做功，将蒸气状的制冷剂压入冷凝器（散热器），制冷剂在冷凝器液化，放出热量；液态的制冷剂进入蒸发区后，通过很细的管道后膨胀、汽化，这个过程中冷库的温度降低。其后再次进入压缩机，准备下一次循环过程。,
