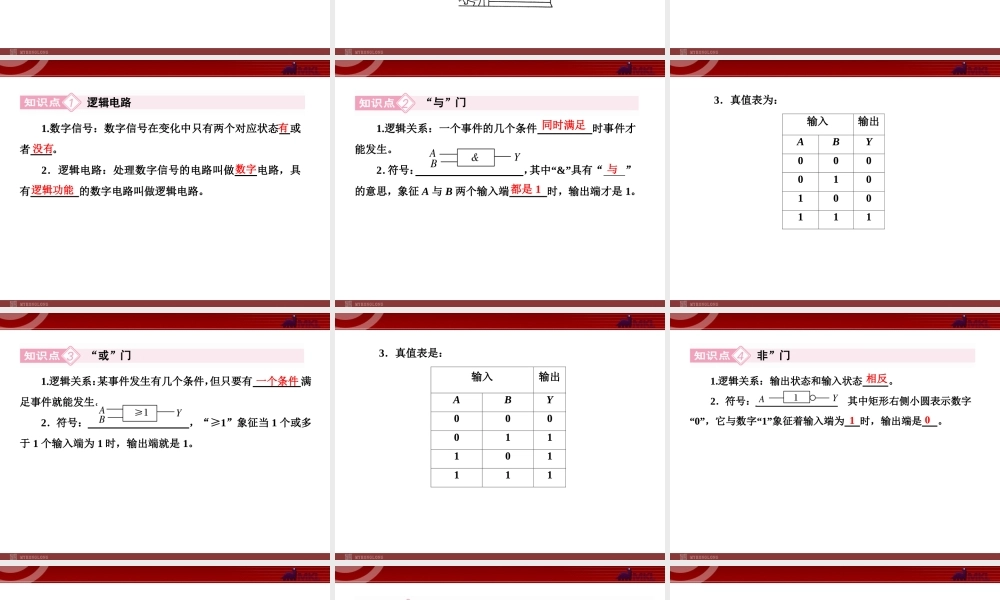

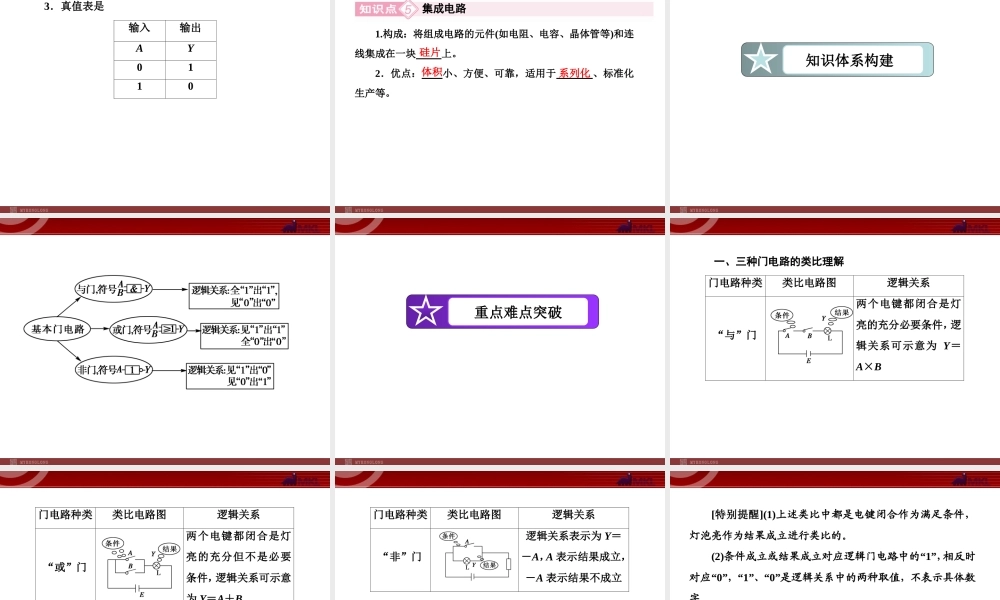

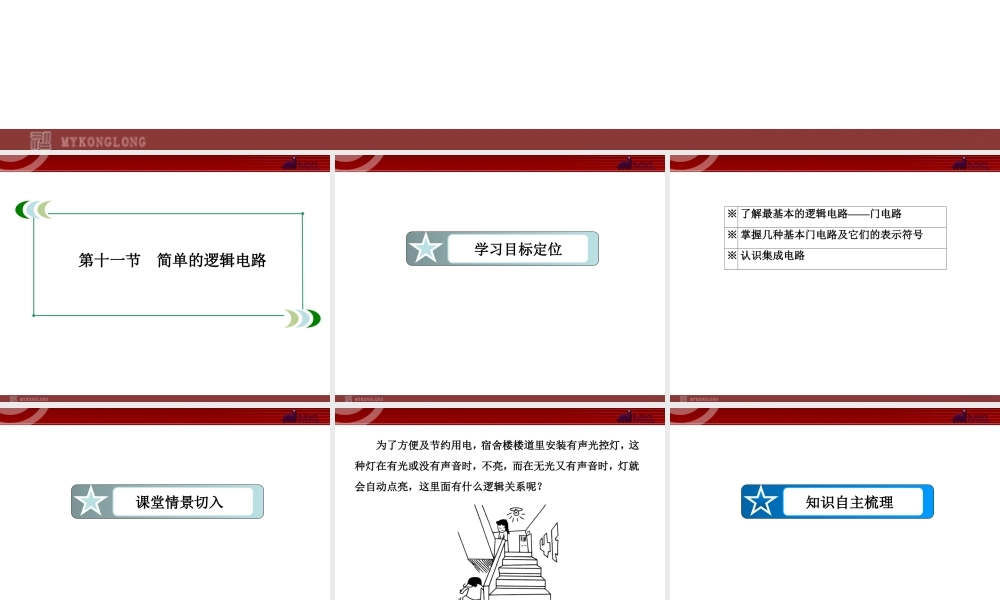

第二章恒定电流第十一节简单的逻辑电路学习目标定位※了解最基本的逻辑电路——门电路※掌握几种基本门电路及它们的表示符号※认识集成电路课堂情景切入为了方便及节约用电，宿舍楼楼道里安装有声光控灯，这种灯在有光或没有声音时，不亮，而在无光又有声音时，灯就会自动点亮，这里面有什么逻辑关系呢？知识自主梳理1.数字信号：数字信号在变化中只有两个对应状态或者。2．逻辑电路：处理数字信号的电路叫做电路，具有的数字电路叫做逻辑电路。逻辑电路有没有数字逻辑功能1.逻辑关系：一个事件的几个条件时事件才能发生。2．符号：，其中“&”具有“”的意思，象征A与B两个输入端时，输出端才是1。“与”门同时满足与都是13．真值表为：输入输出ABY0000101001111.逻辑关系：某事件发生有几个条件，但只要有满足事件就能发生。2．符号：，“≥1”象征当1个或多于1个输入端为1时，输出端就是1。“或”门一个条件3．真值表是：输入输出ABY0000111011111.逻辑关系：输出状态和输入状态。2．符号：，其中矩形右侧小圆表示数字“0”，它与数字“1”象征着输入端为时，输出端是。非”门相反103．真值表是输入输出AY01101.构成：将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块上。2．优点：小、方便、可靠，适用于、标准化生产等。集成电路硅片系列化体积知识体系构建重点难点突破一、三种门电路的类比理解门电路种类类比电路图逻辑关系“与”门两个电键都闭合是灯亮的充分必要条件，逻辑关系可示意为Y＝A×B门电路种类类比电路图逻辑关系“或”门两个电键都闭合是灯亮的充分但不是必要条件，逻辑关系可示意为Y＝A＋B门电路种类类比电路图逻辑关系“非”门逻辑关系表示为Y＝－A，A表示结果成立，－A表示结果不成立[特别提醒](1)上述类比中都是电键闭合作为满足条件，灯泡亮作为结果成立进行类比的。(2)条件成立或结果成立对应逻辑门电路中的“1”，相反时对应“0”，“1”、“0”是逻辑关系中的两种取值，不表示具体数字。二、复合门电路1．“与非”门一个“与”门电路和一个“非”门电路组合在一起，组成一个复合门电路，称为“与非”门。2．“或非”门一个“或”门电路和一个“非”门电路组合在一起，组成一个“或非”门。名师误区点拨误区：对门电路理解不透点拨：1.对“与”门的再理解①“与”门反映的逻辑关系：Y＝A×B②“与”门的逻辑符号“&”表示“和”、“与”，就是英文“and”的意思。③“与”门电路的特点：当输入都为“0”时，...
