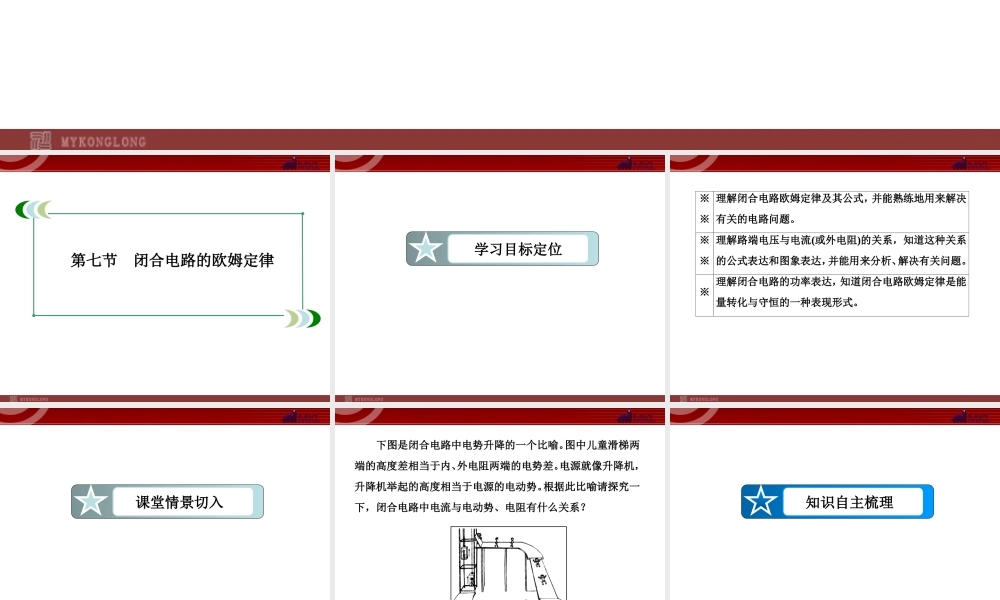

第二章恒定电流第七节闭合电路的欧姆定律学习目标定位※※理解闭合电路欧姆定律及其公式，并能熟练地用来解决有关的电路问题。※※理解路端电压与电流(或外电阻)的关系，知道这种关系的公式表达和图象表达，并能用来分析、解决有关问题。※理解闭合电路的功率表达，知道闭合电路欧姆定律是能量转化与守恒的一种表现形式。课堂情景切入下图是闭合电路中电势升降的一个比喻。图中儿童滑梯两端的高度差相当于内、外电阻两端的电势差。电源就像升降机，升降机举起的高度相当于电源的电动势。根据此比喻请探究一下，闭合电路中电流与电动势、电阻有什么关系？知识自主梳理1.外电路：电源部由用电器和导线组成的电路，在外电路中，沿电流方向电势。2．内电路：电源部的电路，在内电路中，沿电流方向电势。闭合电路组成外降低内升高1.概念：闭合电路中的电流与成正比，与内、外电路中的成反比。2．表达式：I＝公式中，R表示外电路的总电阻，E表示电源的电动势，r是电源内阻。3．适用范围：电路。闭合电路欧姆定律电源的电动势电阻之和ER＋r纯电阻1.路端电压与电流的关系(1)公式：U＝。(2)图象(U－I)：路端电压与负载的关系E－Ir如图所示是一条倾斜的直线，该直线与纵轴交点的纵坐标表示，斜率的绝对值表示电源的。电动势内阻2．路端电压随外电阻的变化规律(1)外电阻R增大时，电流I减小，外电压U，当R增大到无限大(断路)时，I＝0，U＝。(2)外电阻R减小时，电流I增大，路端电压U，当R减小到零时，I＝Er，U＝。增大E减小0知识体系构建重点难点突破一、对闭合电路的欧姆定律的理解1．I＝ER＋r或E＝IR＋Ir，只适用于外电路为纯电阻电路的情况，对外电路中含有非纯电阻元件(如电动机、电解槽等)的不适用。2．E＝U外＋U内＝U外＋Ir，即电源电动势等于内外电路的电压之和，普遍适用于外电路为任意用电器的情况，当外电路断开时，I＝0，内电压U内＝Ir＝0，U外＝E，即只有当外电路断开时，电源两端的电压才等于电动势。3．将电压表接在电源两极间测得的电压U外是指路端电压，不是内电路两端的电压，也不是电源电动势，所以U外
