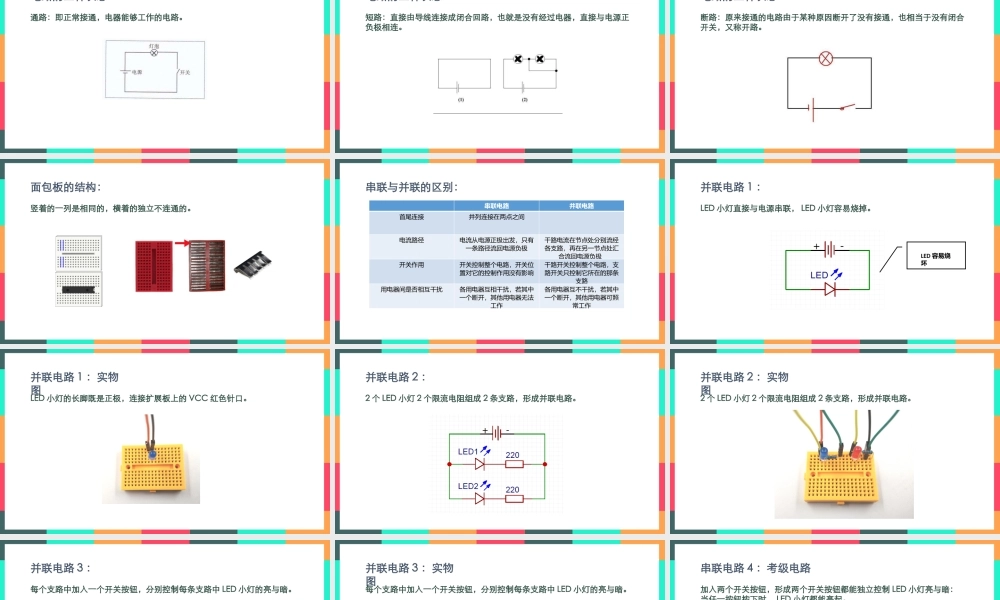

第2课并联电路电路的三种状态：通路：即正常接通，电器能够工作的电路。电路的三种状态：短路：直接由导线连接成闭合回路，也就是没有经过电器，直接与电源正负极相连。电路的三种状态：断路：原来接通的电路由于某种原因断开了没有接通，也相当于没有闭合开关，又称开路。面包板的结构：竖着的一列是相同的，横着的独立不连通的。串联与并联的区别：串联电路并联电路首尾连接并列连接在两点之间电流路径电流从电源正极出发，只有一条路径流回电源负极干路电流在节点处分别流经各支路，再在另一节点处汇合流回电源负极开关作用开关控制整个电路，开关位置对它的控制作用没有影响干路开关控制整个电路，支路开关只控制它所在的那条支路用电器间是否相互干扰各用电器互相干扰，若其中一个断开，其他用电器无法工作各用电器互不干扰，若其中一个断开，其他用电器可照常工作并联电路1：LED小灯直接与电源串联，LED小灯容易烧掉。LED容易烧坏并联电路1：实物图LED小灯的长脚既是正极，连接扩展板上的VCC红色针口。并联电路2：2个LED小灯2个限流电阻组成2条支路，形成并联电路。并联电路2：实物图2个LED小灯2个限流电阻组成2条支路，形成并联电路。并联电路3：每个支路中加入一个开关按钮，分别控制每条支路中LED小灯的亮与暗。并联电路3：实物图每个支路中加入一个开关按钮，分别控制每条支路中LED小灯的亮与暗。串联电路4：考级电路加入两个开关按钮，形成两个开关按钮都能独立控制LED小灯亮与暗：当任一按钮按下时，LED小灯都能亮起。串联电路4：考级电路加入两个开关按钮，形成两个开关按钮都能独立控制LED小灯亮与暗：当任一按钮按下时，LED小灯都能亮起。
