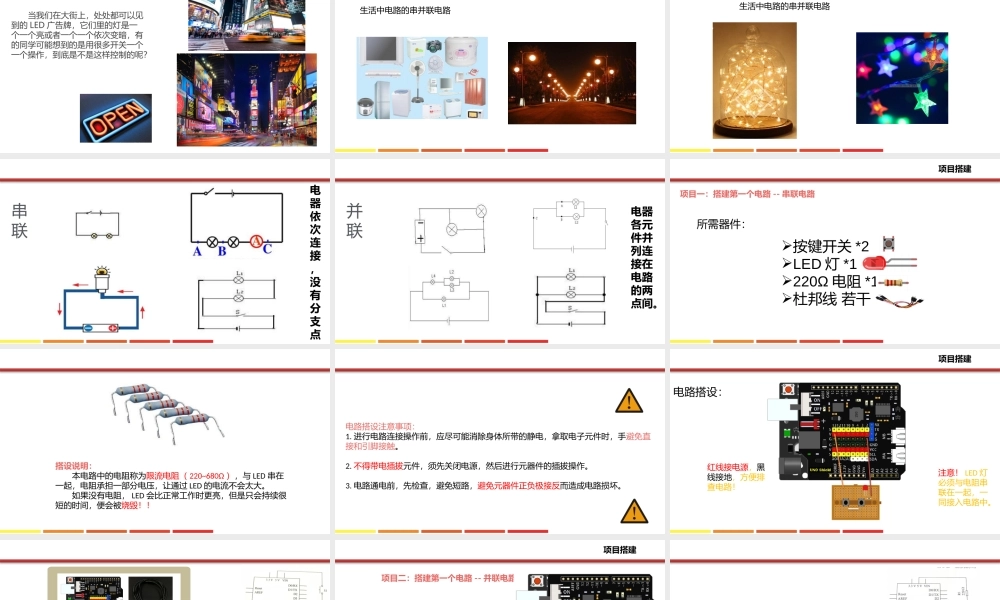

炫彩流水灯ArduinoUNO---串并联电路搭建当我们在大街上,处处都可以见到的LED广告牌,它们里的灯是一个一个亮或者一个一个依次变暗,有的同学可能想到的是用很多开关一个一个操作,到底是不是这样控制的呢?生活中电路的串并联电路生活中电路的串并联电路电器依次连接,没有分支点串联电器各元件并列连接在电路的两点间。并联所需器件:按键开关*2LED灯*1220Ω电阻*1杜邦线若干项目一:搭建第一个电路--串联电路项目搭建搭设说明:本电路中的电阻称为限流电阻(220~680Ω),与LED串在一起,电阻承担一部分电压,让通过LED的电流不会太大。如果没有电阻,LED会比正常工作时更亮,但是只会持续很短的时间,便会被烧毁!!电路搭设注意事项:1.进行电路连接操作前,应尽可能消除身体所带的静电,拿取电子元件时,手避免直接和引脚接触。2.不得带电插拔元件,须先关闭电源,然后进行元器件的插拔操作。3.电路通电前,先检查,避免短路,避免元器件正负极接反而造成电路损坏。项目搭建电路搭设:注意!LED灯必须与电阻串联在一起,一同接入电路中。红线接电源,黑线接地,方便排查电路!串联电路运行:电路检查无误,将ArduinoUNO主控板通过USB线与计算机相连。只有当两个按键同时按下,LED点亮。两个按键处于串联状态,串联电路中任何一个元件断开,电路都处于断开状态。串联电路中,流经每个原器件的电流大小是相同的。项目二:搭建第一个电路--并联电路所需器件:按键开关*2LED灯*1220Ω电阻*1杜邦线若干项目搭建并联电路运行:将ArduinoUNO主控板通过USB线与计算机相连。在两个按键开关中,当按下其中一个时,LED点亮。在电路中,两个按键并联连接在电路中,在并联电路中,当并联的元器件有一个处于闭合状态时,整个电路处于闭合状态。并联电路中,电路两端的电压是相同的。刚才搭建的两个项目串联和并联电路中,使用了哪些电子元器件?ArduinoUNO主控板在整个电路中仅作为电源使用。课后小结Thankyou!
