2.电路原理入门.pptx

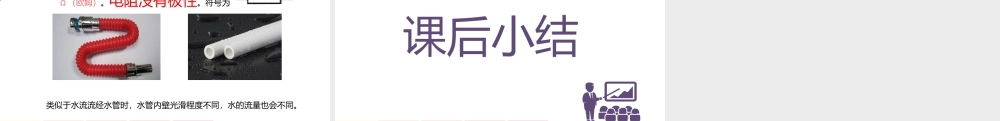

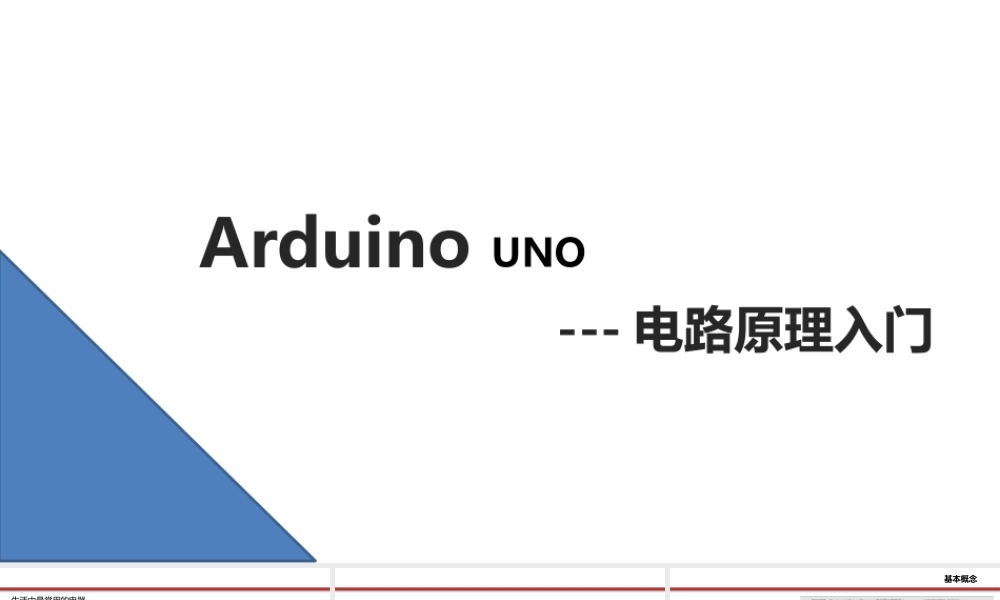

,Arduino UNO-电路原理入门,生活中最常用的电器,手机、笔记本等电子产品丰富了我们的生活，当电子产品工作时，需要通过电池或者电源适配器供电。,基本概念,AC-交流电DC-直流电,电流：电荷在导体中流动的现象。与电流类似，水的流动称为水流。,存在水位差，水往低处流。,两侧水位相同，水不会发生流动。,电流表示电荷流动强度的大小，电流的单位是 A（Ampere，安培）。,电子产品消耗的电流越大，代表越耗电。,工作电流：13A,工作电流：24A,Arduino UNO每个引脚最大可输出40mA的电流。UNO主控板总的输出电流为200mA。,智能手机的耗电量较低，通常采用毫安（mA）,工作电流约为200mA。,1 A=1000 mA,基本概念,电压：水往低处流，因为水位差的存在。同样，电荷的流动是因为 有电位差的存在，电位差通常称为电压。,电压表示推动电流能力的大小，电压的单位是V（Volt，伏特）,Arduino UNO主控板的工作电压是5V，此外主控板还提供3.3V的电压输出。,接地：在电路中，一点的电压是指这一点与参考点之间的电压值。通常把高电位称为正极，参考点一般位于低电位称为负极或接地（Ground，简称GND）。电路图中，电源的接地通常用 表示。,基本概念,实际组装时，所有接地都要连接在一起，称为共地。这样电路中所有电压才能有一个相同的基准参考值。,基本概念,电阻：导体通过电流时，会阻碍电流通过，不同导体阻碍电流通过的能 力不同，电阻是指导体阻碍电流通过的能力大小。电阻的阻值单位是（欧姆）。电阻没有极性。符号为,类似于水流流经水管时，水管内壁光滑程度不同，水的流量也会不同。,课后小结,
