第三章 第四节玉器和玻璃器 第五节土遗址和墓葬.ppt

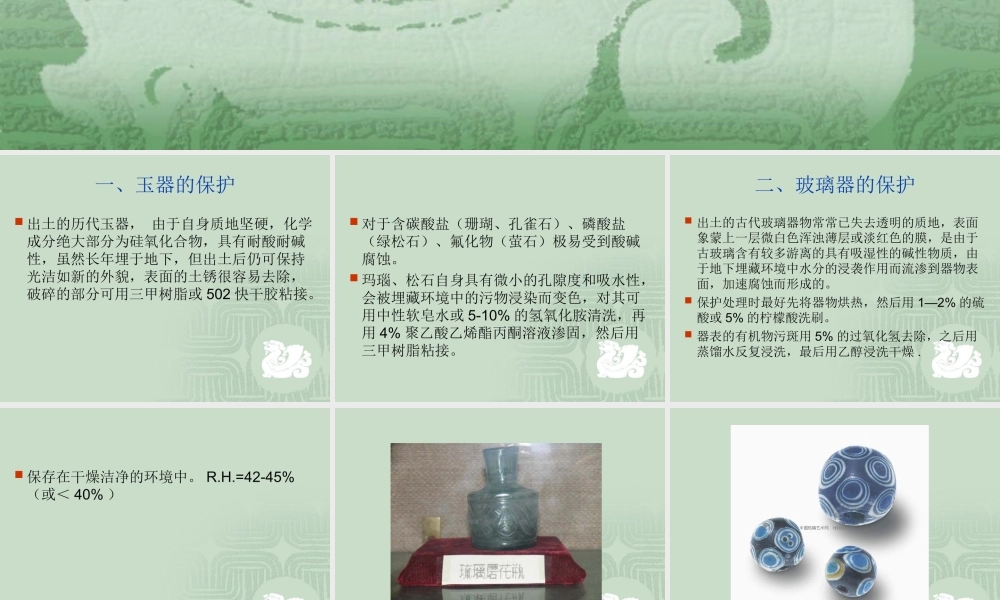

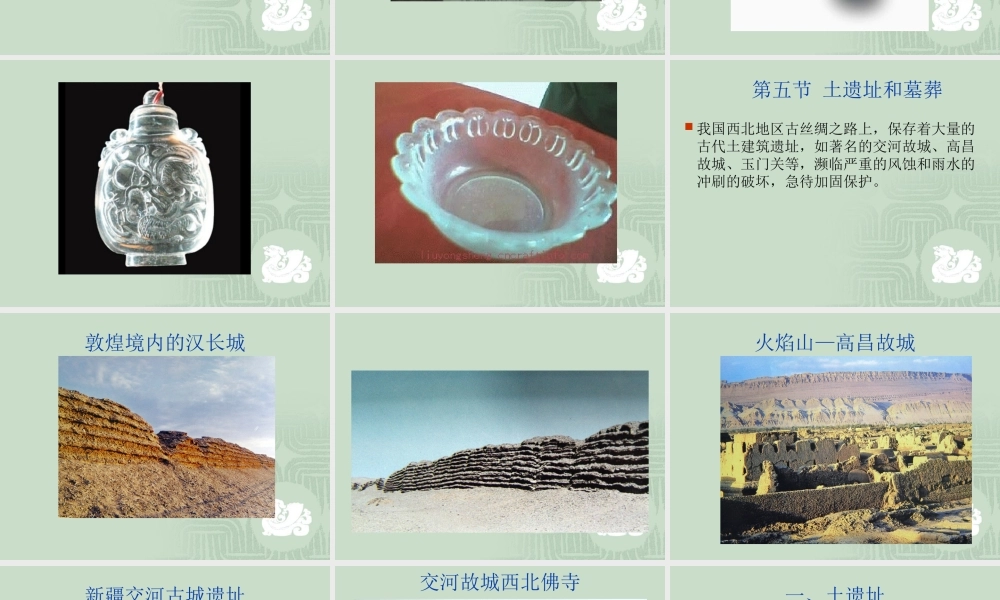

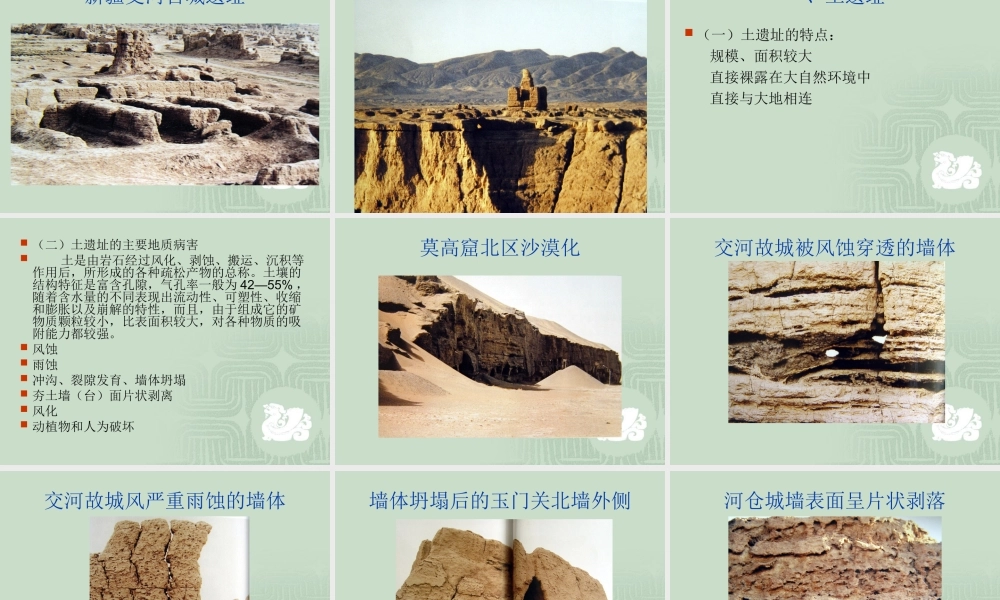

第四节 玉器和玻璃器的保护,一、玉器的保护,出土的历代玉器，由于自身质地坚硬，化学成分绝大部分为硅氧化合物，具有耐酸耐碱性，虽然长年埋于地下，但出土后仍可保持光洁如新的外貌，表面的土锈很容易去除，破碎的部分可用三甲树脂或502快干胶粘接。,对于含碳酸盐（珊瑚、孔雀石）、磷酸盐（绿松石）、氟化物（萤石）极易受到酸碱腐蚀。玛瑙、松石自身具有微小的孔隙度和吸水性，会被埋藏环境中的污物浸染而变色，对其可用中性软皂水或5-10%的氢氧化胺清洗，再用4%聚乙酸乙烯酯丙酮溶液渗固，然后用三甲树脂粘接。,二、玻璃器的保护,出土的古代玻璃器物常常已失去透明的质地，表面象蒙上一层微白色浑浊薄层或淡红色的膜，是由于古玻璃含有较多游离的具有吸湿性的碱性物质，由于地下埋藏环境中水分的浸袭作用而流渗到器物表面，加速腐蚀而形成的。保护处理时最好先将器物烘热，然后用12%的硫酸或5%的柠檬酸洗刷。器表的有机物污斑用5%的过氧化氢去除，之后用蒸馏水反复浸洗，最后用乙醇浸洗干燥.,保存在干燥洁净的环境中。R.H.=42-45%（或40%）,第五节 土遗址和墓葬,我国西北地区古丝绸之路上，保存着大量的古代土建筑遗址，如著名的交河故城、高昌故城、玉门关等，濒临严重的风蚀和雨水的冲刷的破坏，急待加固保护。,敦煌境内的汉长城,火焰山高昌故城,新疆交河古城遗址,交河故城西北佛寺,一、土遗址,（一）土遗址的特点：规模、面积较大 直接裸露在大自然环境中 直接与大地相连,（二）土遗址的主要地质病害 土是由岩石经过风化、剥蚀、搬运、沉积等作用后，所形成的各种疏松产物的总称。土壤的结构特征是富含孔隙，气孔率一般为4255%，随着含水量的不同表现出流动性、可塑性、收缩和膨胀以及崩解的特性，而且，由于组成它的矿物质颗粒较小，比表面积较大，对各种物质的吸附能力都较强。风蚀雨蚀冲沟、裂隙发育、墙体坍塌夯土墙（台）面片状剥离风化动植物和人为破坏,莫高窟北区沙漠化,交河故城被风蚀穿透的墙体,交河故城风严重雨蚀的墙体,墙体坍塌后的玉门关北墙外侧,河仓城墙表面呈片状剥落,河仓城被风蚀后的墙体,（三）国内外对土遗址的保护措施采取盖房（展厅）遮盖，建遗址博物馆、遗址公园。如陕西半坡遗址、秦始皇兵马俑博物馆、华清池遗址；遗址填封土，使遗址原状封护，可以栽种植物标示范围；在原遗址上覆盖填土，包砌砖石，恢复原状，以供观展；保持现状，加强环境治理，防治雨水、地下水的侵害，使其不塌不淹，不被侵占，如内蒙辽上京遗址，在其周围修渠筑坝和植树，以防止洪水冲毁；进行自身加固（机械、化学）和修补。,圆明园国家考古遗址公园,集安高句丽国家考古遗址公园,良渚国家考古遗址公园,殷墟国家考古遗址公园,三星堆国家考古遗址公园,金沙国家考古遗址公园,阳陵国家考古遗址公园,秦始皇陵国家考古遗址公园,（四）土遗址的加固保护 1、对危土体锚索、锚杆加固 2、对裂隙灌浆加固 3、土体表面进行化学加固：化学加固材料PS（F+C）PS：高模数硅酸钾；F：粉煤灰；C：与遗址土体性质相近的粘土 研究表明PS与土遗址作用后能够改变土体的微观结构，形成一种网状、性能稳定的硅酸岩胶凝体，非常明显的提高了土遗址的抗风蚀性和耐水性，使加固土遗址有了可靠的理论基础。该成果经过在交河故城等不同类型遗址的大量现场加固试验，获得比较好的加固效果。该材料价廉易得，施工工艺简单，易于在大范围的土遗址加固保护中推广应用。,玉门关加固工程,西夏陵加固工程,二、墓葬的保护,墓葬的病害主要有渗漏、积水、结露、凝浆、霉菌、盐类聚积、开裂、坍塌等采取保护措施主要从以下几方面考虑：排水、堵漏、防潮、防霉、通风、加固,
