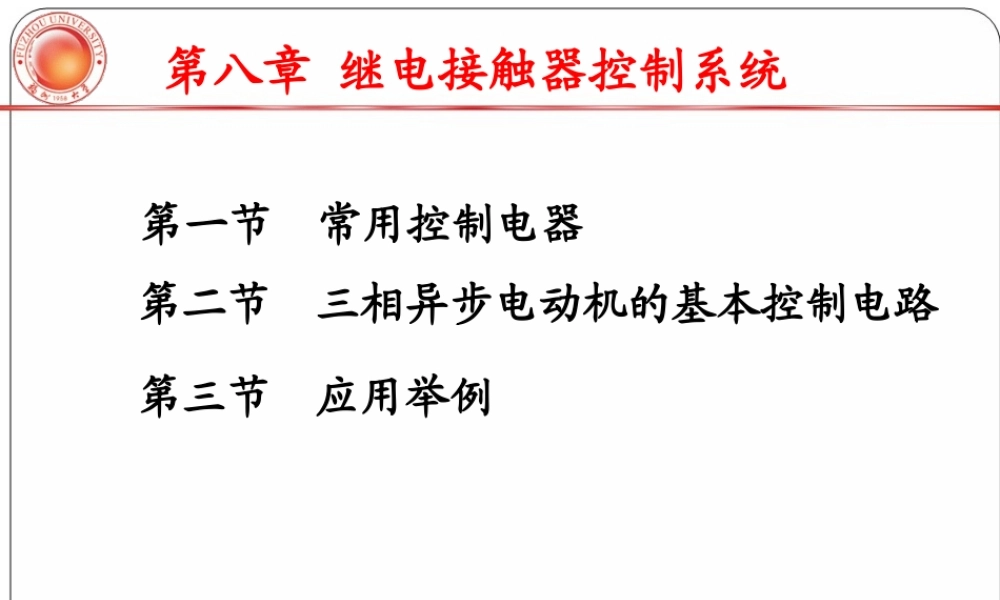

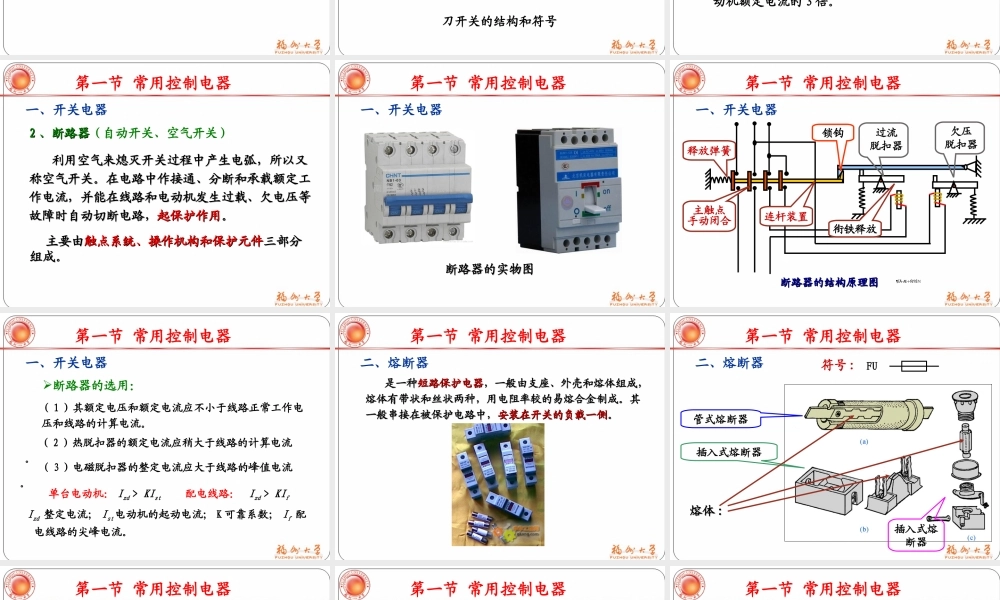

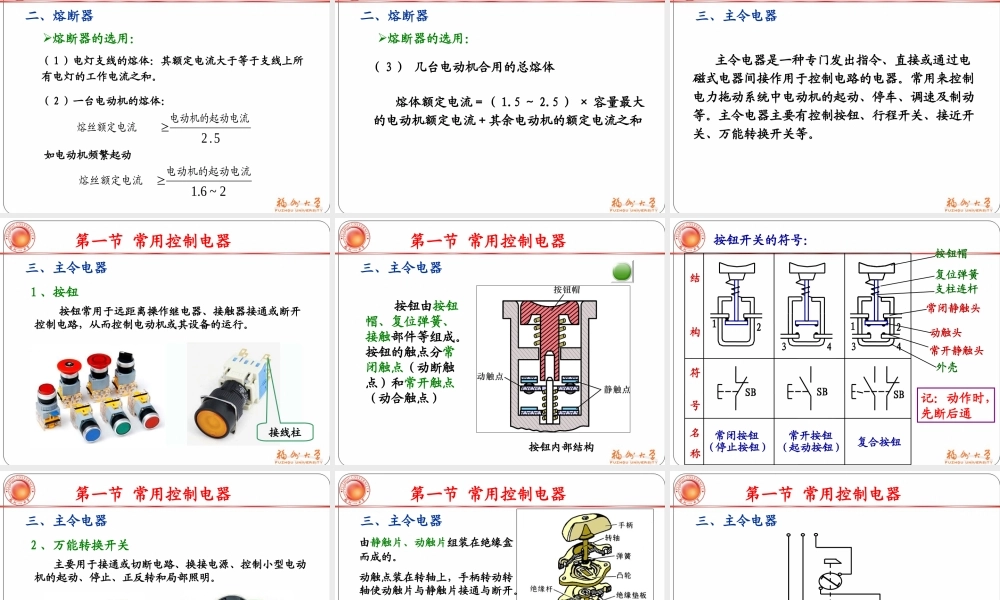

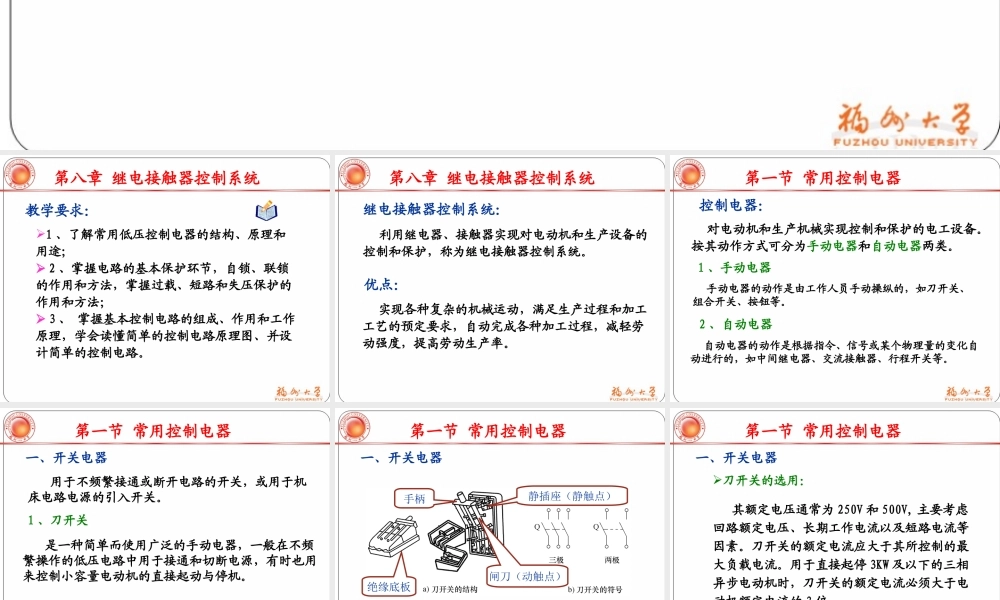

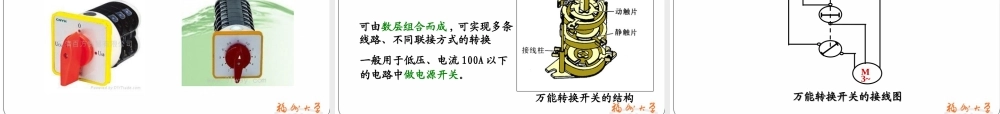

第八章 继电接触器控制系统,第一节 常用控制电器,第二节 三相异步电动机的基本控制电路,第三节 应用举例,第八章 继电接触器控制系统,教学要求：,1、了解常用低压控制电器的结构、原理和用途；2、掌握电路的基本保护环节，自锁、联锁的作用和方法，掌握过载、短路和失压保护的作用和方法；3、掌握基本控制电路的组成、作用和工作原理，学会读懂简单的控制电路原理图、并设计简单的控制电路。,利用继电器、接触器实现对电动机和生产设备的控制和保护，称为继电接触器控制系统。,继电接触器控制系统：,优点：,实现各种复杂的机械运动，满足生产过程和加工工艺的预定要求，自动完成各种加工过程，减轻劳动强度，提高劳动生产率。,第八章 继电接触器控制系统,控制电器：,对电动机和生产机械实现控制和保护的电工设备。按其动作方式可分为手动电器和自动电器两类。,第一节 常用控制电器,1、手动电器,2、自动电器,手动电器的动作是由工作人员手动操纵的，如刀开关、组合开关、按钮等。,自动电器的动作是根据指令、信号或某个物理量的变化自动进行的，如中间继电器、交流接触器、行程开关等。,一、开关电器,用于不频繁接通或断开电路的开关，或用于机床电路电源的引入开关。,第一节 常用控制电器,1、刀开关,是一种简单而使用广泛的手动电器，一般在不频繁操作的低压电路中用于接通和切断电源，有时也用来控制小容量电动机的直接起动与停机。,刀开关的结构和符号,手柄,绝缘底板,静插座（静触点）,闸刀（动触点）,一、开关电器,第一节 常用控制电器,一、开关电器,第一节 常用控制电器,刀开关的选用：,其额定电压通常为250V和500V,主要考虑回路额定电压、长期工作电流以及短路电流等因素。刀开关的额定电流应大于其所控制的最大负载电流。用于直接起停3KW及以下的三相异步电动机时，刀开关的额定电流必须大于电动机额定电流的3倍。,利用空气来熄灭开关过程中产生电弧，所以又称空气开关。在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、欠电压等故障时自动切断电路，起保护作用。,2、断路器(自动开关、空气开关),一、开关电器,第一节 常用控制电器,主要由触点系统、操作机构和保护元件三部分组成。,一、开关电器,第一节 常用控制电器,断路器的实物图,锁钩,主触点手动闭合,衔铁释放,断路器的结构原理图,连杆装置,释放弹簧,一、开关电器,第一节 常用控制电器,一、开关电器,第一节 常用控制电器,断路器的选用：,（1）其额定电压和额定电流应不小于线路正常工作电压和线路的计算电流。,（2）热脱扣器的额定电流应稍大于线路的计算电流。,（3）电磁脱扣器的整定电流应大于线路的峰值电流。,单台电动机：Izd KIst 配电线路：Izd KIf Izd 整定电流；Ist电动机的起动电流；K可靠系数；If 配电线路的尖峰电流。,二、熔断器,第一节 常用控制电器,是一种短路保护电器，一般由支座、外壳和熔体组成，熔体有带状和丝状两种，用电阻率较的易熔合金制成。其一般串接在被保护电路中，安装在开关的负载一侧。,管式熔断器,插入式熔断器,插入式熔断器,熔体:,二、熔断器,第一节 常用控制电器,二、熔断器,第一节 常用控制电器,熔断器的选用：,（1）电灯支线的熔体：其额定电流大于等于支线上所有电灯的工作电流之和。,（2）一台电动机的熔体：,如电动机频繁起动,（3）几台电动机合用的总熔体,熔体额定电流（1.52.5）容量最大的电动机额定电流其余电动机的额定电流之和,二、熔断器,第一节 常用控制电器,熔断器的选用：,主令电器是一种专门发出指令、直接或通过电磁式电器间接作用于控制电路的电器。常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。主令电器主要有控制按钮、行程开关、接近开关、万能转换开关等。,三、主令电器,第一节 常用控制电器,三、主令电器,第一节 常用控制电器,1、按钮,按钮常用于远距离操作继电器、接触器接通或断开控制电路，从而控制电动机或其设备的运行。,接线柱,按钮内部结构,三、主令电器,第一节 常用控制电器,按钮由按钮帽、复位弹簧、接触部件等组成。按钮的触点分常闭触点（动断触点）和常开触点（动合触点）,按钮开关的符号：,记：动作时，先断后通,三、主令电器,第一节 常用控制电器,2、万能转换开关,主要用于接通或切断电路、换接电源、控制小型电动机的起动、停止、正反转和局部照明。,由静触片、动触片组装在绝缘盒而成的。,动触点装在转轴上，手柄转动转轴使动触片与静触片接通与断开。,可由数层组合而成,可实现多条线路、不同联接方式的转换,一般用于低压、电流100A以下的电路中做电源开关。,三、主令电器,第一节 常用控制电器,万能转换开关的结构,万能转换开关的接线图,三、主令电器,第一节 常用控制电器,三、主令电器,第一节 常用控制电器,3、行程开关(限位开关),用于控制机械设备的行程及限位保护等。一般安装在预先安排的位置，当触杆受到撞击时，其触点动作，实现电路的切换。作用原理与按钮类似。,接线柱,行程开关的结构,三、主令电器,第一节 常用控制电器,四、交流接触器,第一节 常用控制电器,用于接通和断开电动机或其他设备主电路的一种控制电器，主要由电磁系统、触点系统和灭弧装置组成。,触点系统是接触器的执行部分，包括主触点、辅助触点和弹簧。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，用于接通或分断较小的电流。交流接触器一般具有三对常开主触点，常开、常闭辅助触点各两对。,交流接触器的外形结构,四、交流接触器,第一节 常用控制电器,四、交流接触器,第一节 常用控制电器,线圈,辅助触点,铁心,衔铁,交流接触器的工作原理图,电机,主触点,常闭,常开,弹簧,四、交流接触器,第一节 常用控制电器,记：属于同一器件的线圈和触点用相同的文字表示,继电器是一种根据某种输入信号（电压、电流、转速、时间、温度等）的变化来接通或断开控制电路，实现自动控制或保护电力装置的电器。,五、继电器,第一节 常用控制电器,（1）按输入信号的性质，分电压继电器、电流继电器、速度 继电器、时间继电器、压力继电器等；,种类：,（2）按工作原理，分电磁式继电器、感应继电器、电动式继电器、电子式继电器、热继电器等；,（3）按用途，分控制继电器、保护继电器等；,1、中间继电器,其结构和工作原理与接触器基本相同。继电器的体积和触点容量小，触点数目多，且只能通过小电流。所以，继电器一般用于控制电路中。,五、继电器,第一节 常用控制电器,符号：,五、继电器,
