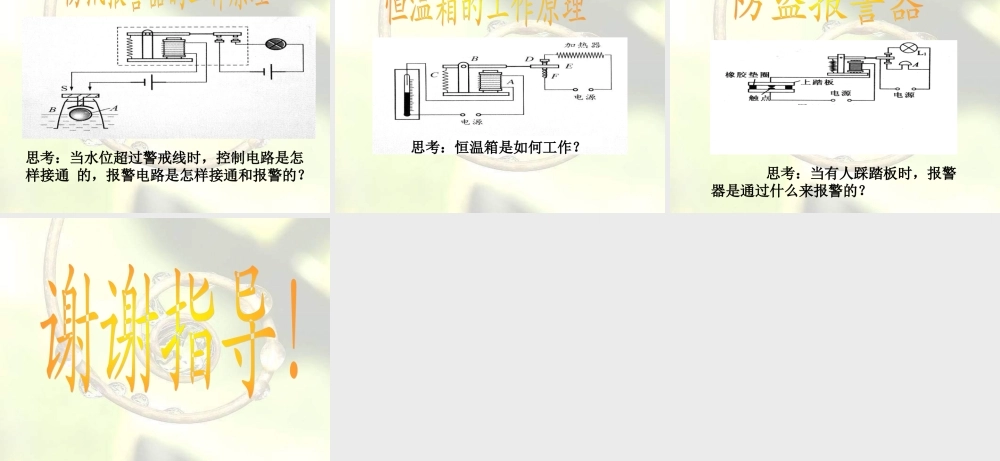

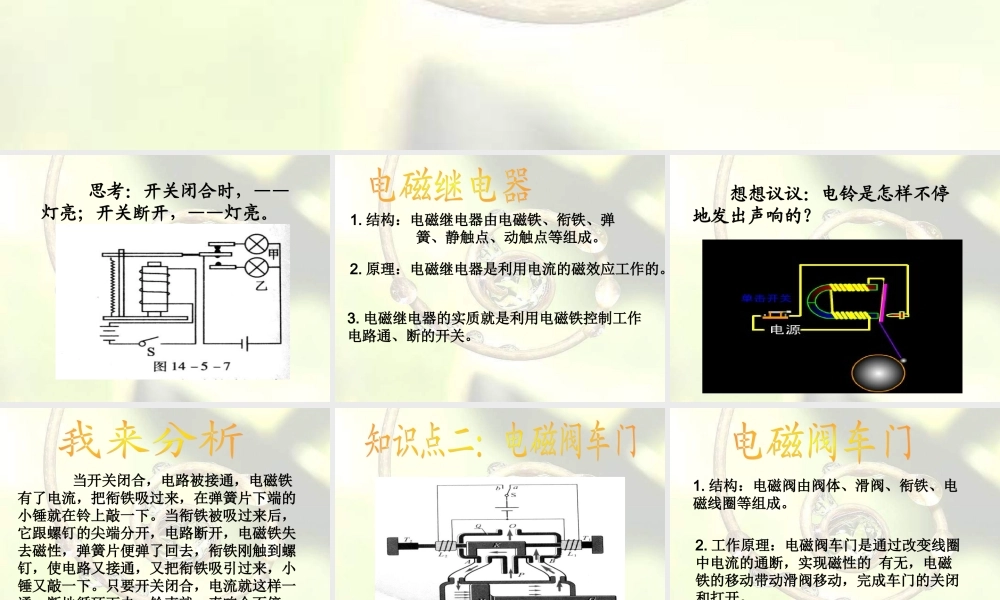

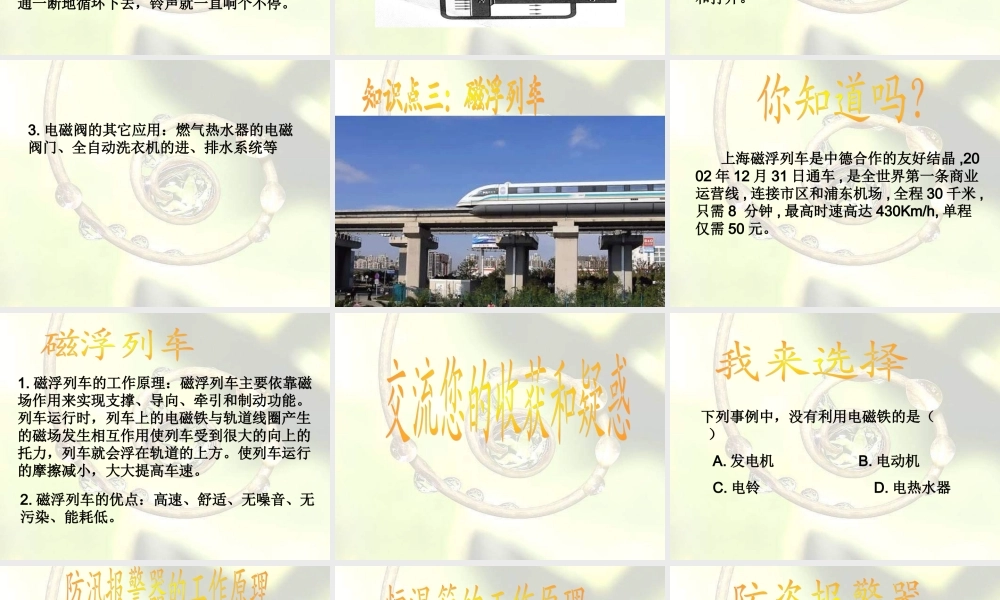

（青岛版）六年级科学下册课件,通电线圈（二）,思考：开关闭合时，灯亮；开关断开，灯亮。,1.结构：电磁继电器由电磁铁、衔铁、弹 簧、静触点、动触点等组成。,2.原理：电磁继电器是利用电流的磁效应工作的。,3.电磁继电器的实质就是利用电磁铁控制工作电路通、断的开关。,电磁继电器,想想议议：电铃是怎样不停地发出声响的？,当开关闭合，电路被接通，电磁铁有了电流，把衔铁吸过来，在弹簧片下端的小锤就在铃上敲一下。当衔铁被吸过来后，它跟螺钉的尖端分开，电路断开，电磁铁失去磁性，弹簧片便弹了回去，衔铁刚触到螺钉，使电路又接通，又把衔铁吸引过来，小锤又敲一下。只要开关闭合，电流就这样一通一断地循环下去，铃声就一直响个不停。,我来分析,知识点二：电磁阀车门,1.结构：电磁阀由阀体、滑阀、衔铁、电磁线圈等组成。,2.工作原理：电磁阀车门是通过改变线圈中电流的通断，实现磁性的 有无，电磁铁的移动带动滑阀移动，完成车门的关闭和打开。,电磁阀车门,3.电磁阀的其它应用：燃气热水器的电磁阀门、全自动洗衣机的进、排水系统等,知识点三：磁浮列车,上海磁浮列车是中德合作的友好结晶,2002年12月31日通车,是全世界第一条商业运营线,连接市区和浦东机场,全程30千米,只需8 分钟,最高时速高达430Km/h,单程仅需50元。,你知道吗?,2.磁浮列车的优点：高速、舒适、无噪音、无污染、能耗低。,1.磁浮列车的工作原理：磁浮列车主要依靠磁场作用来实现支撑、导向、牵引和制动功能。列车运行时，列车上的电磁铁与轨道线圈产生的磁场发生相互作用使列车受到很大的向上的托力，列车就会浮在轨道的上方。使列车运行的摩擦减小，大大提高车速。,磁浮列车,交流您的收获和疑惑,下列事例中，没有利用电磁铁的是（）A.发电机 B.电动机 C.电铃 D.电热水器,我来选择,防汛报警器的工作原理,思考：当水位超过警戒线时，控制电路是怎样接通 的，报警电路是怎样接通和报警的？,恒温箱的工作原理,思考：恒温箱是如何工作？,防盗报警器,思考：当有人踩踏板时，报警器是通过什么来报警的？,谢谢指导！,
