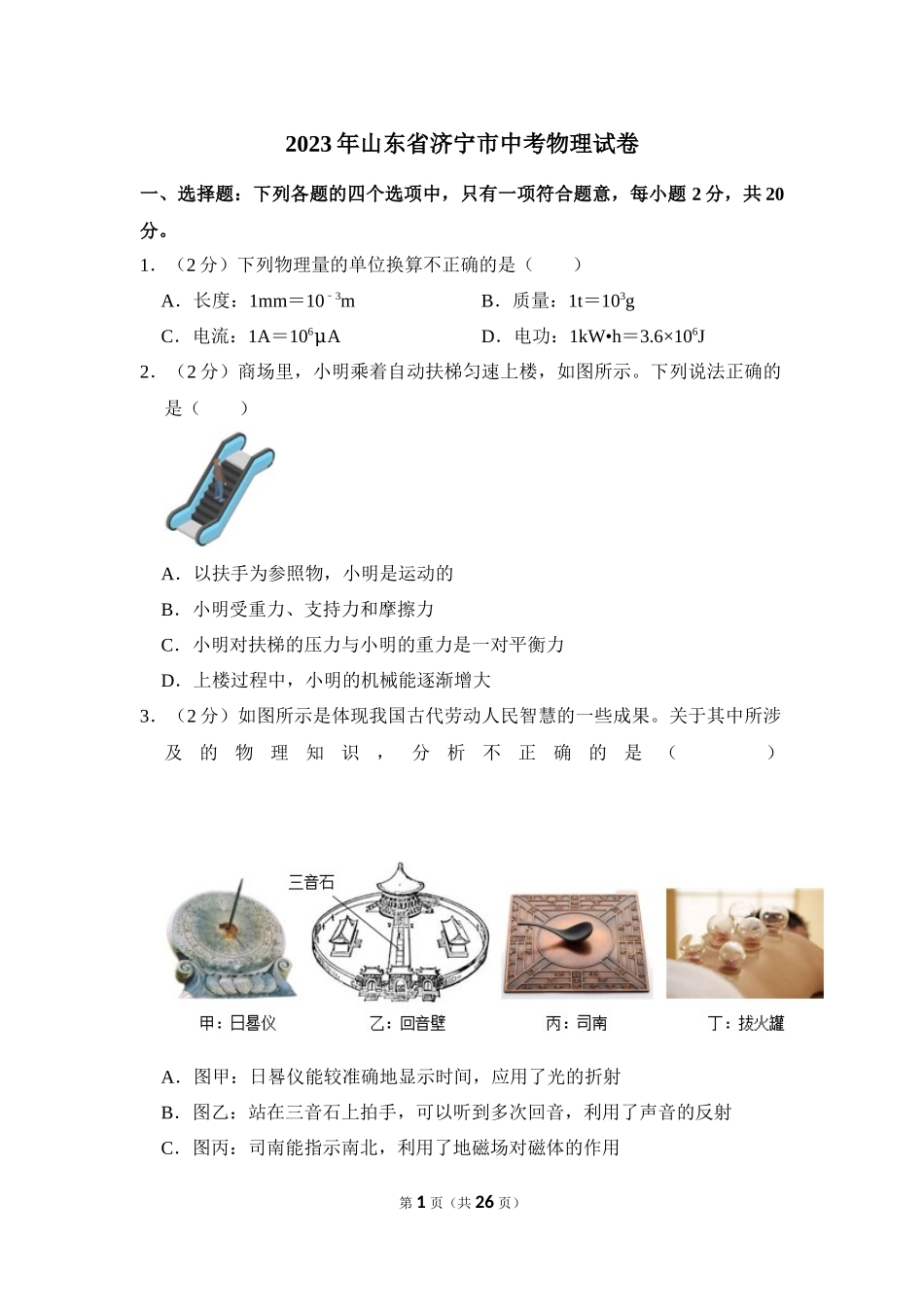

2023年山东省济宁市中考物理试卷 一、选择题：下列各题的四个选项中，只有一项符合题意，每小题2分，共20分。 1．（2分）下列物理量的单位换算不正确的是（　　） A．长度：1mm＝10﹣3m B．质量：1t＝103g C．电流：1A＝106μA D．电功：1kW•h＝3.6×106J 2．（2分）商场里，小明乘着自动扶梯匀速上楼，如图所示。下列说法正确的是（　　） A．以扶手为参照物，小明是运动的 B．小明受重力、支持力和摩擦力 C．小明对扶梯的压力与小明的重力是一对平衡力 D．上楼过程中，小明的机械能逐渐增大 3．（2分）如图所示是体现我国古代劳动人民智慧的一些成果。关于其中所涉及的物理知识，分析不正确的是（　　） A．图甲：日晷仪能较准确地显示时间，应用了光的折射 B．图乙：站在三音石上拍手，可以听到多次回音，利用了声音的反射 C．图丙：司南能指示南北，利用了地磁场对磁体的作用 D．图丁：中医用“拔火罐”治疗疾病时，应用了大气压 4．（2分）如图所示的电路中，闭合开关时，下列说法正确的是（　　） A．灯L1与灯L2串联 B．开关只能控制灯L2 C．电流表测灯L1的电流 D．电流方向：从电流表经a流向开关 5．（2分）小明对课本“信息窗”提供的信息进行了整理，下列说法不正确的是（　　） A．粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克 B．臭氧层使地球生命免遭强烈紫外线伤害，人们应设法保护臭氧层 C．往碎冰上撒盐能升高冰的熔点，“撒盐融雪”就是应用的这一知识 D．不论集成电路如何复杂，它们仍然是由基本电路构成的 6．（2分）下列各选项中，有错误的是（　　） A． 警示语 作用 请勿大声喧哗 控制噪声的产生 请系安全带 预防因惯性造成伤害 高压！请勿靠近 防止高压触电 B． 物理仪器 用途 天平 测量物体的质量 密度计 测量液体的密度 测电笔 辨别火线与零线 C． 科学家 贡献 卢瑟福 提出原子核式结构模型 奥斯特 发现通电导体周围存在着磁场 牛顿 提出万有引力定律 D． 电磁波 应用 微波 微波炉 红外线 电视机遥控器 X射线 超声诊断仪 7．（2分）以下对厨房里一些现象的分析，不正确的是（　　） A．在碗沿上磕鸡蛋，利用了物体间力的作用是相互的 B．将刀刃磨的很薄，是为了减小压强 C．水烧开后，壶盖被顶起，其能量转化与内燃机的做功冲程相同 D．用天然气做饭，利用了天然气具有较大的热值 8．（2分）对图中实验现象的分析，不正确的是（　　） A．图甲：在光屏上形成了一条彩色光带，说明太阳光由各种色光混合而成 B．图乙：热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关 C．图丙：闭合开关，金属杆运动，说明导体切割磁感线可以产生感应电流 D．图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥 9．（2分）小明家的屋顶上有一个水池，如图是他设计的一种自动测量水池内水位高低的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是（　　） A．用电压表改装水位表，并与R′并联 B．用塑料材料制作杠杆AB C．用软绳连接杠杆A端与浮标 D．用导线代替电阻R′接通电路 10．（2分）如图是灯泡L的I﹣U图像。结合图像分析，下列选项正确的是（　　） A．通过灯泡L的电流与其两端的电压成正比 B．当通过灯泡L的电流为0.3A时，其实际功率为0.72W C．将两个完全相同的灯泡L串联在2.4V的电源两端，电路的总功率为0.24W D．将灯泡L和18Ω的定值电阻并联在3.6V的电源两端，电路的总电阻为6Ω 二、填空题：每空1分，共12分。 11．（2分）济宁内环高架项目由高架路和地面快速路两部分组成，其中高架路36km，设计速度80km/h，合 　 　m/s。小明跟随爸爸开车行完高架路全程用时36min，则这段时间内车的平均速度为 　 　km/h。（结果保留一位小数） 12．（2分）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为 　 　极，此时活塞将向 　 　运动，促使血液流动。 13．（2分）如图所示的装置中，AB是一段内径粗细不同的玻璃管，它与蓄水容器相连，在玻璃管较粗和较细的部分，各接有一段竖直的细玻璃管。M、N是AB玻璃管内同一水平线上的两个点，分别位于两竖直细玻璃管下方。关闭阀门K，将水注入蓄水容器中，根据 　 　原理，两竖直细玻璃管内水面是相平的；打开阀门K，水流出过程中，M点的压强 　 　（选填“大于”“等于”或“小于”）N点的压强。 14．（2分）有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需佩戴 　 　（选填“凸透镜”或“凹透镜”）矫正。这种透镜对光有 　 　作用。 15．（2分）在测定某液体密度时，小明做了两次实验并做了如下记录，则液体的密度ρ＝　 　g/cm3，容器的质量m＝　 　g。 次数 液体的体积V/cm3 容器和液体的总质量m/g 1 58 79 2 107 128 16．（2分）两个滑轮按如图所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内水平向左匀速滑动1m，物体与地面间的摩擦力为9N，则拉力F的功率为　 　W，滑轮组的机械效率为　 　。 三、实验题：17题2分，18题2分，19题5分，20题4分，21题5分，共18分。 17．（2分）请在图中画出直杆AB在平面镜M中所成的像。 18．（2分）将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图所示。请画出此时小球的受力示意图。 19．（5分）小明取质量为200g的水，用图甲所示的实验装置探究水的沸腾特点，并根据实验数据画出了水的温度随时间变化图像，如图乙所示。 （1）此实验中，用酒精灯给烧杯中的水加热，酒精的化学能转化为水的 　 　能； （2）分析图像，回答下列问题。 ①AB段水吸收的热量为 　 　J；[c水＝4.2×103J/（kg•℃）] ②BC段表示水的 　 　过程，特点是继续吸热，但温度 　 　。 （3）实验结束后，取下烧杯上的硬纸板，发现纸板上有小水珠，这是 　 　（填物态变化名称）现象。 20．（4分）利用铁架台、杠杆、质量相等的钩码等器材，探究杠杆的平衡条件。 （1）调节螺母，将没挂钩码的杠杆调节至水平位置平衡，如图甲所示，其目的是方便测量 　 　； （2）为探究杠杆的平衡条件，小明设计了以下两种收集实验数据的方案，其中合理的是 　 　； 实验次数 方案一 方案二 F1/N l1/cm F2/N l2/cm F1/N l1/cm F2/N l2/cm 1 3 3 3 5 2 2 2 4 3 3 1 1 2 5 （3）如图乙所示，在A处挂3个钩码，则应在B处挂 　 　个钩码，才能使杠杆在水平位置保持平衡； （4）杆秤就是杠杆平衡条件的一个应用，是中国最古老也是现今人们仍然在使用的一种称质量的简易工具，由带有秤星的秤杆、秤砣、提纽等组成。如图丁所示，此杆秤有两个提纽，使用它称较重的物体时，常用离秤钩较 　 　（选填“近”或“远”）的提纽。 21．（5分）电流做的功跟电压、电流和通电时间三个因素都有关。小明想通过实验验证电功跟电压的关系，选用的器材如图所示。其中甲、乙两玻璃瓶内装有初始温度相同、等质量的煤油，两电阻丝阻值不同（R1＞R2）。 （1）将两根电阻丝串联后接入电路中，可控制 　 　和 　 　相等； （2）通电一段时间后，通过观察 　 　来比较电流做功多少； （3）通过实验发现：在相同时间内，电流通过电阻丝 　 　（选填“R1”或“R2”）做的功多； （4）若R1两端的电压为3V，电路中的电流为0.4A，则10s内电流通过R1做的功为 　 　J。 四、计算题：22题4分，23题6分，共10分。 22．（4分）小明在探究“浮力的大小与哪些因素有关”实验时，将一底面积为4cm2的圆柱体浸入水中，改变其浸入水中的体积，观察弹簧测力计示数的变化，如图所示。图甲中，圆柱体有14体积浸入水中，弹簧测力计的示数为1.1N；图乙中，圆柱体有34体积浸入水中，弹簧测力计的示数为0.9N。取g＝10N/kg，求： （1）圆柱体全部浸入水中时受到的浮力； （2）图乙中，圆柱体底部受到水的压强。 23．（6分）在如图所示的电路中，小灯泡L上标有“6V 3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，定值电阻R0＝16Ω，滑动变阻器R的最大电阻为100Ω。只闭合S1，滑动滑片P，使变阻器电阻Rap=15R，此时电压表示数为10V。若电源电压不变，不计灯丝电阻随温度的变化，求： （1）小灯泡的电阻； （2）电源电压； （3）只闭合S2，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的总功率范围。 2023年山东省济宁市中考物理试卷 参考答案与试题解析 一、选择题：下列各题的四个选项中，只有一项符合题意，每小题2分，共20分。 1．（2分）下列物理量的单位换算不正确的是（　　） A．长度：1mm＝10﹣3m B．质量：1t＝103g C．电流：1A＝106μA D．电功：1kW•h＝3.6×106J 【解答】解：A、长度：1mm＝1×10﹣3m，故A正确； B、质量：1t＝1×103kg＝1×106g，故B错误； C、电流：1A＝1×106μA，故C正确； D、电功：1kW•h＝3.6×106J，故D正确。 故选：B。 2．（2分）商场里，小明乘着自动扶梯匀速上楼，如图所示。下列说法正确的是（　　） A．以扶手为参照物，小明是运动的 B．小明受重力、支持力和摩擦力 C．小明对扶梯的压力与小明的重力是一对平衡力 D．上楼过程中，小明的机械能逐渐增大 【解答】解：A、在上升过程中，小明以扶手为参照物，其相对于扶手的位置没有改变，所以他是静止的，故A错误； B、小明受到重力和扶梯的支持力作用，其和扶梯没有相对运动的趋势，不受摩擦力作用，故B错误； C、小明对扶梯的压力与小明的重力作用在两个物体上，不是一对平衡力，故C错误； D、小明上升过程中，质量不变，速度不变，动能不变；质量不变，高度变大，重力势能变大，由于机械能等于动能加势能，故机械能增大，故D正确。 故选：D。 3．（2分）如图所示是体现我国古代劳动人民智慧的一些成果。关于其中所涉及的物理知识，分析不正确的是（　　） A．图甲：日晷仪能较准确地显示时间，应用了光的折射 B．图乙：站在三音石上拍手，可以听到多次回音，利用了声音的反射 C．图丙：司南能指示南北，利用了地磁场对磁体的作用 D．图丁：中医用“拔火罐”治疗疾病时，应用了大气压 【解答】解：A、日晷仪能较准确地显示时间，应用了光的直线传播原理，故A错误； B、站在三音石上拍手，可以听到多次回音，利用了声音的反射，故B正确； C、司南能指示南北，利用了地磁场对磁体的作用，故C正确； D、中医用“拔火罐”治疗疾病时，应用了大气压，故D正确。 故选：A。 4．（2分）如图所示的电路中，闭合开关时，下列说法正确的是（　　） A．灯L1与灯L2串联 B．开关只能控制灯L2 C．电流表测灯L1的电流 D．电流方向：从电流表经a流向开关 【解答】解：A、由图知，闭合开关时，两灯泡并列连接，故两灯泡并联，故A错误； BC、如图所示的电路中，开关在干路中，控制整个电路；电流表和灯泡L1串联，因此电流表测的是L1的电流，故B错误，C正确； D、电流方向：从开关经a流向电流表，故D错误。 故选：C。 5．（2分）小明对课本“信息窗”提供的信息进行了整理，下列说法不正确的是（　　） A．粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克 B．臭氧层使地球生命免遭强烈紫外线伤害，人们应设法保护臭氧层 C．往碎冰上撒盐能升高冰的熔点，“撒盐融雪”就是应用的这一知识 D．不论集成电路如何复杂，它们仍然是由基本电路构成的 【解答】解：A、原子是由位于中心的原子核和核外电子构成的，原子核是由质子和中子构成的，质子和中子又是由更小的微粒夸克组成，故A正确。 B、臭氧层能吸收太阳辐射中的大量紫外线，使地球上的生物免遭紫外线的伤害，故B正确。 C、往碎冰上撒盐能降低冰的熔点，故C错误。 D、不论集成电路如何复杂，它们仍然是由基本电路构成的，故D正确。 故选：C。 6．（2分）下列各选项中，有错误的是（　　） A． 警示语 作用 请勿大声喧哗 控制噪声的产生 请系安全带 预防因惯性造成伤害 高压！请勿靠近 防止高压触电 B． 物理仪器 用途 天平 测量物体的质量 密度计 测量液体的密度 测电笔 辨别火线与零线 C． 科学家 贡献 卢瑟福 提出原子核式结构模型 奥斯特 发现通电导体周围存在着磁场 牛顿 提出万有引力定律 D． 电磁波 应用 微波 微波炉 红外线 电视机遥控器 X射线 超声诊断仪 【解答】解： A、请勿大声喧哗，这是在声源处控制噪声；请系安全带是防止惯性带来的危害；高压！请勿靠近，是防止高压触电，故A正确； B、天平可以测量物体的质量；密度计漂浮在液体中时可以测量液体的密度；测电笔是辨别火线和零线的仪表，故B正确； C、卢瑟福提出了原子核式结构模型；奥斯特发现通电导体周围存在着磁场，即电流的磁效应；牛顿提出了万有引力定律，故C正确； D、微波可以传递能量，制成了微波炉；电视机遥控器时利用红外线工作的；超声诊断仪是利用超声波工作的，故D错误。 故选：D。 7．（2分）以下对厨房里一些现象的分析，不正确的是（　　） A．在碗沿上磕鸡蛋，利用了物体间力的作用是相互的 B．将刀刃磨的很薄，是为了减小压强 C．水烧开后，壶盖被顶起，其能量转化与内燃机的做功冲程相同 D．用天然气做饭，利用了天然气具有较大的热值 【解答】解：A、把鸡蛋往碗沿上一嗑，鸡蛋就破了，是因为，鸡蛋给碗作用力的同时，碗也会给鸡蛋一个反作用力，体现了了物体间力的作用是相互的，故A正确； B、刀刃磨的很薄，是在压力一定时，减小受力面积来增大刀刃对菜的压强，容易把菜切开，故B错误； C、烧开水时，水壶中的水蒸气将壶盖顶起时，内能转化为机械能，内燃机做功冲程时，气体推动活塞做功，内能转化为机械能，两者相同，故C正确； D、家中用天然气做饭是利用了天然气的热值高，故D正确。 故选：B。 8．（2分）对图中实验现象的分析，不正确的是（　　） A．图甲：在光屏上形成了一条彩色光带，说明太阳光由各种色光混合而成 B．图乙：热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关 C．图丙：闭合开关，金属杆运动，说明导体切割磁感线可以产生感应电流 D．图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥 【解答】解：A、在光的色散实验中，在白屏上形成了一条彩色的光带，说明白光是由各种色光混合而成的，故A正确； B、热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关，故B正确； C、图中有电源，该装置为电动机的原理图，闭合开关，金属棒滚动，说明通电导体在磁场中会受到力的作用，故C错误； D、纺织品摩擦过的两气球带有相同的电荷，将两气球移近，松手后会远离，则说明同种电荷相互排斥，故D正确。 故选：C。 9．（2分）小明家的屋顶上有一个水池，如图是他设计的一种自动测量水池内水位高低的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是（　　） A．用电压表改装水位表，并与R′并联 B．用塑料材料制作杠杆AB C．用软绳连接杠杆A端与浮标 D．用导线代替电阻R′接通电路 【解答】解： A、由图知，R与R'串联，当水池内水位的高低变化时，滑动变阻器连入的电阻大小发生变化，从而导致电路中的电流变化，根据欧姆定律可知R′两端电压也随之变化，则用电压表改装水位表，并与R′并联可行，故A正确； B、图中的AOB是一根在力的作用下能绕O点转动的硬棒，电路通过水箱上的OB杆连通，所以AB需用导体制成，而塑料属于绝缘体，故B错误； C、由题意，A端应能随浮标而上升或下降，如果AB与浮标的连接是软绳，那么在浮标上升时，A端就不会随之上升，故C错误； D、由图可知，电路中滑动变阻器R与R′串联，如果电路中用导线代替R1，当滑动变阻器的滑片滑到下端时，出现短路，电路中电流过大，可能会烧毁电流表或其它元件，所以不能用导线代替电阻R′接通电路，故D错误。 故选：A。 10．（2分）如图是灯泡L的I﹣U图像。结合图像分析，下列选项正确的是（　　） A．通过灯泡L的电流与其两端的电压成正比 B．当通过灯泡L的电流为0.3A时，其实际功率为0.72W C．将两个完全相同的灯泡L串联在2.4V的电源两端，电路的总功率为0.24W D．将灯泡L和18Ω的定值电阻并联在3.6V的电源两端，电路的总电阻为6Ω 【解答】解：A、灯泡L的I﹣U图象是一条曲线，所以通过灯泡的电流与它两端所加电压不成正比，故A错误； B、由图像可知，通过灯泡L的电流为0.3A时，灯泡两端的电压小于2.4V，此时灯泡的实际功率：PL＝ULIL＜2.4V×0.3A＝0.72A，故B错误； C、由串联电路的电压特点可知，两个完全相同的灯泡L串联在2.4V的电源两端时每个灯泡两端的电压：UL串=12U串=12×2.4V＝1.2V， 由图像可知，当灯泡两端的电压为1.2V时，通过灯泡的电流为0.2A， 此时电路的总功率：P串＝U串IL串＝2.4V×0.2A＝0.48W，故C错误； D、由并联电路的电压特点可知，灯泡和定值电阻两端的电压：UL＝UR＝U并＝3.6V， 由图像可知，当灯泡两端的电压为3.6V时，通过灯泡的电流为0.4A， 此时通过定值电阻的电流：IR=URR=3.6V18Ω=0.2A， 由并联电路的电流特点可知，干路电流：I并＝IL并+IR＝0.4A+0.2A＝0.6A， 由欧姆定律可知，电路的总电阻：R并总=U并I并=3.6V0.6A=6Ω，故D正确。 故选：D。 二、填空题：每空1分，共12分。 11．（2分）济宁内环高架项目由高架路和地面快速路两部分组成，其中高架路36km，设计速度80km/h，合 　22.2　m/s。小明跟随爸爸开车行完高架路全程用时36min，则这段时间内车的平均速度为 　60　km/h。（结果保留一位小数） 【解答】解：80km/h=803.6≈22.2m/s； 路程s＝36km；全程用时36min＝0.6h； 则这段时间内车的平均速度v=st=36km0.6h=60km/h。 故答案为：22.2；60。 12．（2分）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为 　N　极，此时活塞将向 　右　运动，促使血液流动。 【解答】解：当线圈中的电流从a流向b时，由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端，即左端为N极，右端是S极，根据磁极间相互作用的规律，同名磁极相互排斥，此时活塞将向右运动。 故答案为：N；右。 13．（2分）如图所示的装置中，AB是一段内径粗细不同的玻璃管，它与蓄水容器相连，在玻璃管较粗和较细的部分，各接有一段竖直的细玻璃管。M、N是AB玻璃管内同一水平线上的两个点，分别位于两竖直细玻璃管下方。关闭阀门K，将水注入蓄水容器中，根据 　连通器　原理，两竖直细玻璃管内水面是相平的；打开阀门K，水流出过程中，M点的压强 　小于　（选填“大于”“等于”或“小于”）N点的压强。 【解答】解：（1）由图可知，关闭阀门K，将水注入蓄水容器中，两支竖直细玻璃管和蓄水容器共同构成了上端开口、下部连通的容器，根据连通器原理，两竖直细玻璃管内水面是相平的； （2）打开阀门K，水流出过程中，M点较细，水的流速大、压强小，N点较粗，水的流速小、压强大，故M点的压强小于N点的压强。 故答案为：连通器；小于。 14．（2分）有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需佩戴 　凸透镜　（选填“凸透镜”或“凹透镜”）矫正。这种透镜对光有 　会聚　作用。 【解答】解：有些人的眼睛只能看清远处的物体而看不清近处的物体，说明此人是远视眼，需要配戴凸透镜进行矫正，利用凸透镜对光的会聚作用，把光线的会聚点移到视网膜上，呈现一个清晰的像。 故答案为：凸透镜；会聚。 15．（2分）在测定某液体密度时，小明做了两次实验并做了如下记录，则液体的密度ρ＝　1　g/cm3，容器的质量m＝　21　g。 次数 液体的体积V/cm3 容器和液体的总质量m/g 1 58 79 2 107 128 【解答】解：由题意知，两次实验液体的质量之差： Δm＝128g﹣79g＝49g， 液体体积之差ΔV＝107cm3﹣58cm3＝49cm3， 液体的密度： ρ=ΔmΔV=49g49cm3=1g/cm3， 由ρ=mV得第一次实验时，液体的质量： m1＝ρV1＝1g/cm3×58cm3＝58g， 容器的质量： m＝m总1﹣m1＝79g﹣58g＝21g。 故答案为：1；21。 16．（2分）两个滑轮按如图所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内水平向左匀速滑动1m，物体与地面间的摩擦力为9N，则拉力F的功率为　2　W，滑轮组的机械效率为　90%　。 【解答】解： （1）由图知，通过动滑轮绳子的段数n＝2，拉力端移动距离s＝2s物＝2×1m＝2m， 拉力做的总功W总＝Fs＝5N×2m＝10J， 拉力的功率为： P=W总t=10J5s=2W； （2）克服物体与地面间摩擦做的有用功W有＝fs物＝9N×1m＝9J； 滑轮组的机械效率η=W有用W总×100%=9J10J×100%＝90%。 故答案为：2；90%。 三、实验题：17题2分，18题2分，19题5分，20题4分，21题5分，共18分。 17．（2分）请在图中画出直杆AB在平面镜M中所成的像。 【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图： 18．（2分）将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图所示。请画出此时小球的受力示意图。 【解答】解：小球被弹开后，不再受到音叉的弹力作用，受到重力和拉力的作用，所受的重力竖直向下，拉力的方向沿绳向上。如图所示： 19．（5分）小明取质量为200g的水，用图甲所示的实验装置探究水的沸腾特点，并根据实验数据画出了水的温度随时间变化图像，如图乙所示。 （1）此实验中，用酒精灯给烧杯中的水加热，酒精的化学能转化为水的 　内　能； （2）分析图像，回答下列问题。 ①AB段水吸收的热量为 　1.008×104　J；[c水＝4.2×103J/（kg•℃）] ②BC段表示水的 　沸腾　过程，特点是继续吸热，但温度 　不变　。 （3）实验结束后，取下烧杯上的硬纸板，发现纸板上有小水珠，这是 　液化　（填物态变化名称）现象。 【解答】解：（1）用酒精灯给烧杯中的水加热，酒精的化学能转化为水的内能； （2）①已知水的质量m＝200g＝0.2kg，初温t0＝86℃，末温t＝98℃，则AB段水吸收的热量： Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×0.2kg×（98℃﹣86℃）＝1.008×104J； ②BC段表示水的沸腾过程，特点是继续吸热，但温度不变； （3）硬纸板上的小水珠是水蒸气遇冷液化形成的。 故答案为：（1）内；（2）①1.008×104；②沸腾；不变；（3）液化。 20．（4分）利用铁架台、杠杆、质量相等的钩码等器材，探究杠杆的平衡条件。 （1）调节螺母，将没挂钩码的杠杆调节至水平位置平衡，如图甲所示，其目的是方便测量 　便于测量力臂　； （2）为探究杠杆的平衡条件，小明设计了以下两种收集实验数据的方案，其中合理的是 　方案二　； 实验次数 方案一 方案二 F1/N l1/cm F2/N l2/cm F1/N l1/cm F2/N l2/cm 1 3 3 3 5 2 2 2 4 3 3 1 1 2 5 （3）如图乙所示，在A处挂3个钩码，则应在B处挂 　2　个钩码，才能使杠杆在水平位置保持平衡； （4）杆秤就是杠杆平衡条件的一个应用，是中国最古老也是现今人们仍然在使用的一种称质量的简易工具，由带有秤星的秤杆、秤砣、提纽等组成。如图丁所示，此杆秤有两个提纽，使用它称较重的物体时，常用离秤钩较 　近　（选填“近”或“远”）的提纽。 【解答】解：（1）当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂等于支点到力的作用线的距离，力臂可以从杠杆标尺刻度上直接读出来，便于测量力臂的大小； （2）为探究杠杆的平衡条件，实验中应多次测量，需要改变动力、阻力的大小，故方案二合理； （3）在A处挂3个钩码，根据杠杆的平衡条件可知：F1L1＝3G×2L＝6GL＝nG×3L，所以可以在右端第3格挂n＝2个钩码； （4）使用杆秤称量较重的物体时，物体的重力变大，在秤砣的重力不变的情况下，根据杠杆的平衡条件可知，需要增大秤砣重力的力臂、减小物体重力的力臂，所以用离秤钩较近的提纽。 故答案为：（1）便于测量力臂；（2）方案二；（3）2；（4）近。 21．（5分）电流做的功跟电压、电流和通电时间三个因素都有关。小明想通过实验验证电功跟电压的关系，选用的器材如图所示。其中甲、乙两玻璃瓶内装有初始温度相同、等质量的煤油，两电阻丝阻值不同（R1＞R2）。 （1）将两根电阻丝串联后接入电路中，可控制 　电流　和 　通电时间　相等； （2）通电一段时间后，通过观察 　煤油升高的温度　来比较电流做功多少； （3）通过实验发现：在相同时间内，电流通过电阻丝 　R1　（选填“R1”或“R2”）做的功多； （4）若R1两端的电压为3V，电路中的电流为0.4A，则10s内电流通过R1做的功为 　12　J。 【解答】解：（1）由图可知，R1、R2串联，根据串联电路的特点可知，通过R1、R2的电流相等，而且R1、R2相同工作，所以可控制两根电阻丝的电流和通电时间相同； （2）在这个实验中，小明是通过观察比较煤油升高的温度来比较电流做功多少的； （3）通过R1、R2的电流大小相等，通电时间相同，由于R1＞R2，由Q＝I2Rt可知，电流通过电阻丝R1产生的热量多，则表示电流R1做的功多； （4）10s内电流通过R1做的功：W＝UIt＝3V×0.4A×10s＝12J。 故答案为：（1）电流；通电时间；（2）煤油升高的温度；（3）R1；（4）12。 四、计算题：22题4分，23题6分，共10分。 22．（4分）小明在探究“浮力的大小与哪些因素有关”实验时，将一底面积为4cm2的圆柱体浸入水中，改变其浸入水中的体积，观察弹簧测力计示数的变化，如图所示。图甲中，圆柱体有14体积浸入水中，弹簧测力计的示数为1.1N；图乙中，圆柱体有34体积浸入水中，弹簧测力计的示数为0.9N。取g＝10N/kg，求： （1）圆柱体全部浸入水中时受到的浮力； （2）图乙中，圆柱体底部受到水的压强。 【解答】解：（1）图甲中，由称重法可得物体受到的浮力F浮＝G﹣F＝G﹣1.1N，由阿基米德原理可得物体受到的浮力F浮＝ρ水gV排=ρ水g⋅14V物，则G﹣1.1N=ρ水g⋅14V物① 图乙中，由称重法可得物体受到的浮力F浮＝G﹣F＝G﹣0.9N，由阿基米德原理可得物体受到的浮力F浮＝ρ水gV排=ρ水g⋅34V物，则G﹣0.9N=ρ水g⋅34V物② 由①②式相除解得G＝1.2N，V物＝4×10﹣5m3， 圆柱体全部浸入水中时受到的浮力F浮＝ρ水gV物＝4×（G﹣1.1N）＝4×（1.2N﹣1.1N）＝0.4N； （2）图乙中，圆柱体浸入水中的深度h=V排S=34V物S=34×4×10-5m34×10-4m2=0.075m， 圆柱体底部受到水的压强p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.075m＝750Pa。 答：（1）圆柱体全部浸入水中时受到的浮力为0.4N； （2）图乙中，圆柱体底部受到水的压强为750Pa。 23．（6分）在如图所示的电路中，小灯泡L上标有“6V 3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，定值电阻R0＝16Ω，滑动变阻器R的最大电阻为100Ω。只闭合S1，滑动滑片P，使变阻器电阻Rap=15R，此时电压表示数为10V。若电源电压不变，不计灯丝电阻随温度的变化，求： （1）小灯泡的电阻； （2）电源电压； （3）只闭合S2，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的总功率范围。 【解答】解：（1）已知灯泡的额定电压和额定功率，由P=U2R可得，灯泡电阻： RL=U额2P额=(6V)23W=12Ω； （2）只闭合S2，R0与变阻器R串联，变阻器电阻Rap=15R＝20Ω； 电路电流I=UapRap=10V20Ω=0.5A； 电源电压U＝I（R0+Rap）＝0.5A×（16Ω+20Ω）＝18V； （3）只闭合S1时，L与R串联，电压表测变阻器两端的电压，电流表测电路中的电流， 由P＝UI可得，灯泡正常工作的电流： IL=PLUL=3W6V=0.5A， 电流表量程为0～0.6 A，因串联电路的电流处处相等， 所以，为了保证各元件的安全，电路中最大电流：Imax＝IL＝0.5A， 最大功率Pmax＝UImax＝18V×0.5A＝9W； 电压表量程为0～15V，当电压表示数最大为15V时，变阻器接入的阻值最大，电路中电流最小， 则灯泡两端的最小电压：UL′＝U﹣U滑大＝18V﹣15V＝3V， 电路中的最小电流：Imin＝IL′=UL′RL=3V12Ω=0.25A， 最小功率Pmin＝UImin＝18V×0.25A＝4.5W。 答：（1）小灯泡的电阻为12Ω； （2）电源电压18V； （3）电路消耗的总功率范围为4.5W～9W。 声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/29 16:24:43；用户：wlzkzbdhj；邮箱：wlzkzbdhj@；学号：7932001 第25页（共25页）
