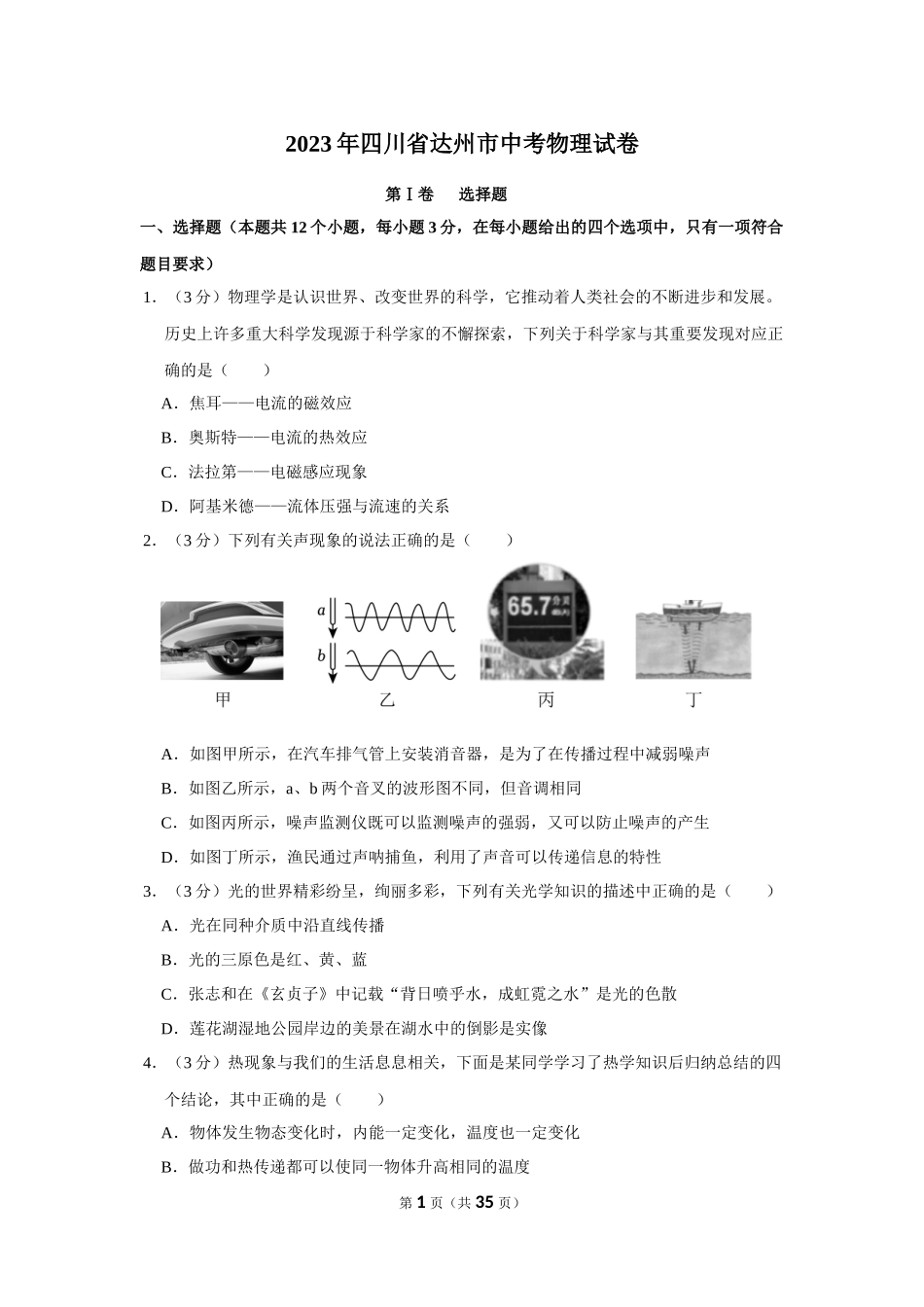

2023年四川省达州市中考物理试卷 第Ⅰ卷 选择题 一、选择题（本题共12个小题，每小题3分，在每小题给出的四个选项中，只有一项符合题目要求） 1．（3分）物理学是认识世界、改变世界的科学，它推动着人类社会的不断进步和发展。历史上许多重大科学发现源于科学家的不懈探索，下列关于科学家与其重要发现对应正确的是（　　） A．焦耳——电流的磁效应 B．奥斯特——电流的热效应 C．法拉第——电磁感应现象 D．阿基米德——流体压强与流速的关系 2．（3分）下列有关声现象的说法正确的是​（　　） A．如图甲所示，在汽车排气管上安装消音器，是为了在传播过程中减弱噪声 B．如图乙所示，a、b两个音叉的波形图不同，但音调相同 C．如图丙所示，噪声监测仪既可以监测噪声的强弱，又可以防止噪声的产生 D．如图丁所示，渔民通过声呐捕鱼，利用了声音可以传递信息的特性 3．（3分）光的世界精彩纷呈，绚丽多彩，下列有关光学知识的描述中正确的是（　　） A．光在同种介质中沿直线传播 B．光的三原色是红、黄、蓝 C．张志和在《玄贞子》中记载“背日喷乎水，成虹霓之水”是光的色散 D．莲花湖湿地公园岸边的美景在湖水中的倒影是实像 4．（3分）热现象与我们的生活息息相关，下面是某同学学习了热学知识后归纳总结的四个结论，其中正确的是（　　） A．物体发生物态变化时，内能一定变化，温度也一定变化 B．做功和热传递都可以使同一物体升高相同的温度 C．烧开水时，壶嘴冒出的“白气”是汽化现象 D．1千克某种燃料燃烧放出的热量越少，其热值一定越小 5．（3分）下列关于力与运动的现象，说法正确的是（　　） A．如图甲所示，纸飞机离手后，还会继续飞行是由于受到了惯性的作用 B．如图乙所示，足球在运动过程中，如果一切外力消失，足球将做匀速直线运动 C．如图丙所示，跳水运动员起跳时，使跳板弯曲的力是跳板发生形变产生的 D．如图丁所示，跳远运动员起跳后，在空中的运动状态没有发生改变 6．（3分）如图所示，甲、乙两质地均匀的正方体放在水平地面上，它们的边长之比L甲：L乙＝1：2，质量之比m甲：m乙＝2：3，甲、乙的密度分别为ρ甲、ρ乙，甲、​乙对地面的压强分别为p甲、p乙，下列计算正确的是（　　） A．ρ甲：ρ乙＝8：3 B．ρ甲：ρ乙＝3：4 C．p甲：p乙＝2：3 D．p甲：p乙＝8：3 7．（3分）搬运工人为了将笨重的物体装进汽车车厢，常使用如图所示的装置把物体从斜面底端匀速推上顶端，已知斜面​长5m，高2m，物体重1000N，沿斜面向上的推力为500N，则下列判定不正确的是（　　） A．物体在斜面上运动的过程中受3个力的作用，合力为0 B．推力所做的功是2500J C．斜面的机械效率为80% D．物体受到斜面的摩擦力为100N 8．（3分）如图所示，A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，分别用水平方向的拉力F甲和F乙使AB一起向右运动，甲运动的s﹣t图象和乙运动的v﹣t图象分别如图丙、丁所示，已知F甲＝10N，下列说法正确的是（　　） A．F甲＜F乙 B．甲、乙两图中AB之间的摩擦力均为10N C．拉力F甲与拉力F乙的功率相等 D．甲、乙两图中地面受到的摩擦力相等 9．（3分）家里浴室装有排气扇和照明灯，在使用时，有时需要独立工作，有时需要同时工作，下列图中符合上述要求的电路图是（　　） A． B． C． D． 10．（3分）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（　　） A．灯泡L1和L2发光时，两灯并联 B．灯泡熄灭是由于灯L2断路造成的 C．灯泡熄灭是由于灯L1断路造成的 D．灯泡熄灭是由于灯L2短路造成的 11．（3分）如图所示，灯泡规格为“5V 2.5W”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω 1A”，电流表所选量程为“0～0.6A”，电压表所选量程为“0～3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（　　） A．该电路消耗的最大功率为4.5W B．滑动变阻器允许连入电路的阻值范围为8Ω～50Ω C．通过移动滑动变阻器的滑片可以使小灯泡正常发光 D．滑动变阻器两端的电压变化范围为6V～7.5V 12．（3分）如图所示，电源电压恒定，R1、R2是定值电阻，A、B是滑动变阻器R的两个端点，当S、S1、S2都闭合，滑片P位于A端时，电路消耗的总功率为3W；只闭合S、S1，滑片P位于AB的中点时，电压表示数为4V，电流表示数为I1，滑动变阻器消耗的功率为P1；只闭合S、S2，滑片P位于B端时，电压表示数为2V，电流表示数为I2，滑动变阻器消耗的功率为P2。已知P1：P2＝1：2（各元器件均在安全工作范围），下列计算结果正确的是（　　） A．电流表示数I1、I2之比为2：1 B．电路消耗的最小功率为0.5W C．定值电阻R2的阻值为36Ω D．滑动变阻器R的最大阻值为18Ω 第Ⅱ卷非选择题（物理部分54分）二、填空题（本题共9小题，每空1分，共23分） 13．（2分）长度测量是最基本的测量，如图是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是 　 　mm，被测物体的长度是 　 　cm。 14．（3分）如图所示是热管的工作原理图，当热管的热端受热时，吸液芯里的液体吸收热量变成蒸气，这一过程叫 　 　（填物态变化的名称），蒸气在管子里跑到冷端 　 　（选填“吸收”或“放出”）热量变成液态，液体通过吸液芯又回到热端。这一过程循环进行，不断地将热量从​热端带到冷端。若50g的该液体吸收2400J的热量后，温度升高了40℃，则该液体的比热容为 　 　J/（kg•℃）。 15．（3分）近年来全球气候变暖，森林防火人人有责。某学校开展了“森林防火”主题班会活动，其中有同学提到不能将矿泉水瓶随意丢弃在森林，这是因为有水的矿泉水瓶相当于一个 　 　透镜（选填“凸”或“凹”），对太阳光有 　 　作用，从而点燃枯叶引发火灾；太阳能属于 　 　能源（选填“可再生”或“不可再生”）。 16．（2分）将物​体A、B置于如图所示的装置中，物体B恰好匀速下降，已知A重30N，B重5N，则A所受地面的摩擦力为 　 　N；若对A施加一个水平向左的拉力F，刚好使A匀速向左运动，则拉力F＝　 　N。（不计绳重、滑轮重及绳子与滑轮间的摩擦） 17．（2分）如图所示，水平桌面上放置甲、乙两个质量相等，底面积不等的容器（S甲＞S乙），将质量相等的水分别倒入其中，水均不溢出，容器对桌面的压强分别为p甲、p乙，水对容器底部的压力分别为F甲、F乙，则p甲　 　p乙，F甲　 　F乙。（两空均选填“＞”、“＜”或“＝”） 18．（3分）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通​过小灯泡L1的电流为 　 　A，通过小灯泡L2的电流为 　 　A，电压表V的示数为 　 　V。 19．（3分）小明家的电能表面板如图所示，图中电能表的示数为 　 　kW•h，他家同时使用的用电器总功率不能超过 　 　W，家里新添置一台空调并接入该​电​能表中，让其单独工作5min，电能表的指示灯闪烁了320次，则该空调的实际电功率为 　 　W。 20．（3分）如图甲所示，电源电压恒为6V，闭合开关，当滑动变阻器滑片位于最右端时，电流表A的读数为0.1A。当滑片位于中点时，电流表A的读数为0.16A；则定值电阻R0的阻值为 　 　Ω，滑动变阻器R的最大阻值为 　 　Ω；如果用某小灯泡替换滑动变阻器接入该电路，已知该小灯泡的U﹣I图象如图乙所示，再次闭合开关后，此时电路消耗的功率为 　 　W。 21．（2分）某校科技小组设计了如图所示的装置来探究浮力和机械效率的相关问题，B是放置在水平桌面上的盛水玻璃杯，总重力为30N，与桌面的接触面积为25cm2，A物体重力为50N，体积为1.25×10﹣3m3，当物体A浸没在水中匀速上升时，该装置的机械效率为75%，则物体完全拉出水面后（物体不吸水、不沾水），B容器对水平桌面的压强变化了 　 　Pa，该装置的机械效率变为 　 　。（不计绳重、摩擦和水的阻力，g取10N/kg，ρ水＝1×103kg/m3） 三、作图题（本题共2小题，每小题3分，共6分） 22．（3分）如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的​受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。 23．（3分）如图所示，请在​括号内标出通电螺线管左端的磁极、小磁针右端的磁极以及导线上A点的电流方向。（磁极均用“N”或“S”表示） 四、创新设计与实验探究题（本题共2小题，连线1分，其余每空1分，共13分） 24．（6分）在学习了密度、浮力、杠杆的相关知识后，小丽同学根据杠杆的平衡条件测出了一个物块的密度，请帮她将下列步骤补充完整。（g＝10N/kg，ρ水＝1.0×103kg/m3） （1）相邻两刻度间距离相等的轻质杠杆静止在如图甲所示的位置，此时杠杆 　 　（选填“是”或“不是”）处于平衡状态，为了使杠杆在水平位置平衡，应将平衡螺母向 　 　（选填“左”或“右”）调节。 （2）调节杠杆水平平衡后，用细线将物块挂于杠杆左侧，将3个钩码挂于右侧，杠杆仍处于水平平衡，如图乙所示，每个钩码质量100g，则物块质量为 　 　g。 （3）将该物块浸没在装有水的烧杯中，调节右侧钩码的位置，使杠杆处于水平平衡，如图丙所示，则物块在水中所受浮力为 　 　N。 （4）物块的密度是 　 　kg/m3。 （5）在探究杠杆平衡条件的实验中，多次改变钩码的位置和个数，收集多组数据的目的是 　 　（选填字母）。 A.避免实验的偶然性，便于得到普遍规律 B.取平均值，减小误差 25．（7分）小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。 （1）请用笔画线代替导线，帮他连接好实物图。要求闭合开关后，滑片向右移，灯泡变亮。 （2）小明在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是 　 　（选填字母）。 A.滑动变阻器同时接入了下方的两个接线柱 B.灯泡的电阻太小 C.滑动变阻器的最大阻值太小 （3）排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向 　 　移动，同时眼睛注意观察 　 　（选填“电流表”、“电压表”或“灯泡”），直到灯泡正常发光。 （4）经过多次测量，小明绘制了小灯泡的I﹣U图象，如图丙所示，则该小灯泡的额定功率为 　 　W。 （5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该灯泡的额定功率，你认为老师的方案可能是 　 　（选填字母）。 A.只将电源电压减小 B.只更换一个其他规格的滑动变阻器 C.将该电压表并联到滑动变阻器的两端 （6）小明还想用该灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下： ①闭合开关S、S1，断开S2，移动滑动变阻器滑片，使电压表的示数为3V； ②保持滑动变阻器的滑片位置不动，闭合S、S2，断开S1，电压表示数为4.5V；则Rx＝　 　Ω。 五、综合运用与计算题（本题共2小题，每小题6分，共12分，解答时要求有必要的文字说明、公式和计算过程，只写结果不得分） 26．（6分）如图所示，电源电压不变，只闭合S，滑动变阻器滑片位于最左端时，R3在10s内消耗电能80J；只闭合S、S1，滑动变阻器滑片位于最右端时，电流表A1读数为1A；只闭合S、S2，滑动变阻器滑片位于最左端时，电流表A2读数为3A。已知滑动变阻器的​最大阻值是R3的4倍，求： （1）只闭合S，滑动变阻器滑片位于最左端时，R3的电功率。 （2）定值电阻R1与R3的比值。 （3）电路消耗的最小电功率。 27．（6分）A、B两个圆柱形容器按如图所示的方式放置在水平地面上，容器的厚度忽略不计，A容器自重300N，底面积​为0.6m2，装有深度为20cm的水，B容器底面积为0.8m2。（g取10N/kg，ρ水＝1×103kg/m3） （1）求A容器中水的重力。 （2）从A容器中抽出质量为m的水倒入B容器，A容器对B容器底部刚好无压力，求m的值。 （3）在（2）小题的基础上，向B容器另外加入80kg水（水不溢出），当A容器静止时，求B容器中的水对A容器所做的功。 2023年四川省达州市中考物理试卷 参考答案与试题解析 第Ⅰ卷选择题一、选择题（本题共12个小题，每小题3分，在每小题给出的四个选项中，只有一项符合题目要求） 1．（3分）物理学是认识世界、改变世界的科学，它推动着人类社会的不断进步和发展。历史上许多重大科学发现源于科学家的不懈探索，下列关于科学家与其重要发现对应正确的是（　　） A．焦耳——电流的磁效应 B．奥斯特——电流的热效应 C．法拉第——电磁感应现象 D．阿基米德——流体压强与流速的关系 【解答】解：A、焦耳发现电流的热效应，故A错误； B、奥斯特发现电流的磁效应，故B错误； C、在奥斯特发现电生磁现象的基础上，法拉第发现了磁生电——电磁感应现象，故C正确； D、伯努利发现了流体压强与流速的关系，故D错误。 故选：C。 2．（3分）下列有关声现象的说法正确的是​（　　） A．如图甲所示，在汽车排气管上安装消音器，是为了在传播过程中减弱噪声 B．如图乙所示，a、b两个音叉的波形图不同，但音调相同 C．如图丙所示，噪声监测仪既可以监测噪声的强弱，又可以防止噪声的产生 D．如图丁所示，渔民通过声呐捕鱼，利用了声音可以传递信息的特性 【解答】解：A．汽车排气管上安装消音器，属于在声源处减弱噪声，故A错误； B．图乙中，由两列音叉的波形图可以看出，a音叉的振动频率大于b的振动频率，说明两个音叉发声时音调不同，故B错误； C．噪声监测仪只能监测噪声的强弱，不能防止噪声的产生，故C错误； D．渔民通过声呐捕鱼，利用了声音可以传递信息，故D正确。 故选：D。 3．（3分）光的世界精彩纷呈，绚丽多彩，下列有关光学知识的描述中正确的是（　　） A．光在同种介质中沿直线传播 B．光的三原色是红、黄、蓝 C．张志和在《玄贞子》中记载“背日喷乎水，成虹霓之水”是光的色散 D．莲花湖湿地公园岸边的美景在湖水中的倒影是实像 【解答】解： A、光在同种均匀介质中沿直线传播，故A错误； B、光的三原色是红、绿、蓝，故B错误； C、雨后空中有大量的小水滴，太阳光照在这些小水滴上，被分解为绚丽的七色光，这就是光的色散现象，故C正确； D、莲花湖湿地公园岸边的美景在湖水中的倒影属于平面镜成像，是由光的反射形成的虚像，故D错误。 故选：C。 4．（3分）热现象与我们的生活息息相关，下面是某同学学习了热学知识后归纳总结的四个结论，其中正确的是（　　） A．物体发生物态变化时，内能一定变化，温度也一定变化 B．做功和热传递都可以使同一物体升高相同的温度 C．烧开水时，壶嘴冒出的“白气”是汽化现象 D．1千克某种燃料燃烧放出的热量越少，其热值一定越小 【解答】解：A、物质吸热发生物态变化时，有时温度不变，但内能一定增加，如晶体熔化，故A错误； B、做功和热传递都可以使物体的内能增加，做功和热传递也可以使同一物体升高相同的温度，故B正确； C、烧开水时壶嘴冒出的“白气”是由水蒸气液化而形成的小水滴，是液化现象，故C错误； D、热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关，1千克某种燃料燃烧放出的热量越少，可能是未完全燃烧，其热值未必小，故D错误。 故选：B。 5．（3分）下列关于力与运动的现象，说法正确的是（　　） A．如图甲所示，纸飞机离手后，还会继续飞行是由于受到了惯性的作用 B．如图乙所示，足球在运动过程中，如果一切外力消失，足球将做匀速直线运动 C．如图丙所示，跳水运动员起跳时，使跳板弯曲的力是跳板发生形变产生的 D．如图丁所示，跳远运动员起跳后，在空中的运动状态没有发生改变 【解答】解：A．如图甲所示，纸飞机离手后，还会继续飞行是由于具有，惯性不是力，不能说受到了惯性的作用，故A错误； B．如图乙所示，足球在运动过程中有一定的速度，如果一切外力消失，足球将保持原来的速度做匀速直线运动，故B正确； C．如图丙所示，跳水运动员起跳时，使跳板弯曲的力是人对跳板的压力，是人的脚发生形变产生的，跳板发生形变产生的弹力作用在人上，故C错误； D．如图丁所示，跳远运动员起跳后，在空中做曲线运动，运动方向改变，运动状态发生改变，故D错误。 故选：B。 6．（3分）如图所示，甲、乙两质地均匀的正方体放在水平地面上，它们的边长之比L甲：L乙＝1：2，质量之比m甲：m乙＝2：3，甲、乙的密度分别为ρ甲、ρ乙，甲、​乙对地面的压强分别为p甲、p乙，下列计算正确的是（　　） A．ρ甲：ρ乙＝8：3 B．ρ甲：ρ乙＝3：4 C．p甲：p乙＝2：3 D．p甲：p乙＝8：3 【解答】解：AB、甲、乙两质地均匀的正方体放在水平地面上，它们的体积之比为：V甲V乙=L甲3L乙3=18， 密度之比为：ρ甲ρ乙=m甲V甲m乙V乙=m甲m乙×V乙V甲=23×81=163，故AB错误； CD、根据F＝G＝mg可知它们对地面的压力之比F甲F乙=G甲G乙=m甲gm乙g=23； 甲、乙的底面积之比S甲S乙=L甲2L乙2=14； 甲、乙对地面的压强之比p甲p乙=F甲S甲F乙S乙=F甲F乙×S乙S甲=23×41=83，故C错误，D正确。 故选：D。 7．（3分）搬运工人为了将笨重的物体装进汽车车厢，常使用如图所示的装置把物体从斜面底端匀速推上顶端，已知斜面​长5m，高2m，物体重1000N，沿斜面向上的推力为500N，则下列判定不正确的是（　　） A．物体在斜面上运动的过程中受3个力的作用，合力为0 B．推力所做的功是2500J C．斜面的机械效率为80% D．物体受到斜面的摩擦力为100N 【解答】解：A、把物体从斜面底端匀速推上顶端，物体受到沿斜面向下的静摩擦力，受重力、支持力、推力和摩擦力4个力作用，合力为0，故A错误； B、总功为：W总＝Fs＝500N×5m＝2500J，故B正确； C、有用功：W有＝Gh＝1000N×2m＝2000J； 机械效率为：η=W有W总×100%=2000J2500J×100%＝80%，故C正确； D、额外功W额＝W总﹣W有＝2500J﹣2000J＝500J， 货物受到斜面对它的摩擦阻力f=W额s=500J5m=100N，故D正确。 故选：A。 8．（3分）如图所示，A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，分别用水平方向的拉力F甲和F乙使AB一起向右运动，甲运动的s﹣t图象和乙运动的v﹣t图象分别如图丙、丁所示，已知F甲＝10N，下列说法正确的是（　　） A．F甲＜F乙 B．甲、乙两图中AB之间的摩擦力均为10N C．拉力F甲与拉力F乙的功率相等 D．甲、乙两图中地面受到的摩擦力相等 【解答】解： AD、对整体受力分析，甲、乙中整体在水平方向上做匀速直线运动，则整体在水平方向上受力平衡，受到的摩擦力等于拉力；甲、乙中整体对水平地面的压力相同，接触面的粗糙程度相同，所以受到的摩擦力大小相同，则拉力大小相同，即F甲＝F乙，故A错误、D正确； B、甲图中AB一起向右做匀速直线运动，A和B之间没有发生相对滑动，也没有发生相对滑动的趋势，所以A受到的摩擦力大小为0N；乙图中，B向右做匀速直线运动，B受到的摩擦力等于拉力，拉力为10N，所以摩擦力为10N，由于物体间力的作用是相互的，所以A受到的摩擦力为10N，故B错误； C、根据图乙可知，甲中物体运动的速度为v=st=6m2s=3m/s；丁中物体的运动速度为6m/s；由于两种情况下的拉力相同，根据P=Wt=Fst=Fv可知，拉力F甲与拉力F乙的功率不相等，故C错误。 故选：D。 9．（3分）家里浴室装有排气扇和照明灯，在使用时，有时需要独立工作，有时需要同时工作，下列图中符合上述要求的电路图是（　　） A． B． C． D． 【解答】解：由题意可知，照明灯和排气扇都能各自独立工作，说明它们的连接方式是并联，且两支路上各有一个开关来控制灯与排气扇，干路没有开关，故A图符合要求。 故选：A。 10．（3分）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（　　） A．灯泡L1和L2发光时，两灯并联 B．灯泡熄灭是由于灯L2断路造成的 C．灯泡熄灭是由于灯L1断路造成的 D．灯泡熄灭是由于灯L2短路造成的 【解答】解：由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L1两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压； 某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L1断路，故C正确。 故选：C。 11．（3分）如图所示，灯泡规格为“5V 2.5W”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω 1A”，电流表所选量程为“0～0.6A”，电压表所选量程为“0～3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（　　） A．该电路消耗的最大功率为4.5W B．滑动变阻器允许连入电路的阻值范围为8Ω～50Ω C．通过移动滑动变阻器的滑片可以使小灯泡正常发光 D．滑动变阻器两端的电压变化范围为6V～7.5V 【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。 A、根据P＝UI可得，灯的额定电流：IL=PLUL=2.5W5V=0.5A，由欧姆定律可得灯泡的电阻：RL=ULIL=5V0.5A=10Ω， 当电压表示数为3V时，电流中的电流I'L=ULRL=3V10Ω=0.3A，因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为Imax＝0.3A；该电路消耗的最大功率P＝UI＝9V×0.3A＝2.7W；故A错误； BC、电压表示数最大时，电路中的总电阻：Rmin=UImax=9V0.3A=30Ω， 因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：R滑min＝Rmin﹣RL＝30Ω﹣10Ω＝20Ω， 由于电压表的量程是3V，小于灯泡的额定电压，故灯泡不可能正常发光， 当滑动变阻器的电阻增大时，电路中的电流减小，电压表的示数减小，故可以调到最大值； 所以滑动变阻器的阻值允许调节的范围是20Ω～50Ω，故BC错误； D、当滑动变阻器接入电路中的电阻最大时，通过电路的电流最小，此时电路中的电流：Imin=URL+Rmax=9V10Ω+50Ω=0.15A， 此时滑动变阻器的电压U'＝IminRmax＝0.15A×50Ω＝7.5V； 当电压表示数最大时，滑动变阻器的电压U″＝U﹣UL＝9V﹣3V＝6V， 滑动变阻器两端的电压变化范围为6V～7.5V，故D正确。 故选：D。 12．（3分）如图所示，电源电压恒定，R1、R2是定值电阻，A、B是滑动变阻器R的两个端点，当S、S1、S2都闭合，滑片P位于A端时，电路消耗的总功率为3W；只闭合S、S1，滑片P位于AB的中点时，电压表示数为4V，电流表示数为I1，滑动变阻器消耗的功率为P1；只闭合S、S2，滑片P位于B端时，电压表示数为2V，电流表示数为I2，滑动变阻器消耗的功率为P2。已知P1：P2＝1：2（各元器件均在安全工作范围），下列计算结果正确的是（　　） A．电流表示数I1、I2之比为2：1 B．电路消耗的最小功率为0.5W C．定值电阻R2的阻值为36Ω D．滑动变阻器R的最大阻值为18Ω 【解答】解：（1）只闭合S、S1，滑片P位于AB的中点时，R、R1串联，滑动变阻器连入电路的阻值为：R中=12R，电压表测量R1两端的电压，电流表测量电路中电流， 则滑动变阻器消耗的功率：P1=I12×R中=I12×12R， 只闭合S、S2，滑片P位于B端时，R、R2串联，滑动变阻器的阻值全部连入电路，电压表测量R2两端的电压，电流表测量电路中电流， 则滑动变阻器消耗的功率：P2=I22×R=I22×R， 已知P1：P2＝1：2， 则：I12×12RI22×R=12， 解得：I1I2=11−−−−−−−−−−−−−−−−①，故A错误； （2）根据串联电路的总电压等于各用电器两端的电压之和可得， 只闭合S、S1，滑片P位于AB的中点时，滑动变阻器两端的电压为：U中＝U﹣U1＝U﹣4V， 根据I=UR可得：I1=U−4V12R−−−−−−−−−−−−−−−−−② 只闭合S、S2，滑片P位于B端时，滑动变阻器两端的电压为：UB＝U﹣U2＝U﹣2V， 根据I=UR可得：I2=U−2VR−−−−−−−−−−−−−−−−−③ 解①②③可得：U＝6V， 则U中＝U﹣U1＝U﹣4V＝6V﹣4V＝2V， 根据串联电路的分压特点可得： R1R中=U1U中，即：R112R=4V2V，则：R1＝R， UR＝U﹣U2＝U﹣2V＝6V﹣2V＝4V， 根据串联电路的分压特点可得： R2R=U2UR=2V4V，则：R2=12R， 根据P=U2R可得当S、S1、S2都闭合时，R1、R2并联时的总电阻： R总=U2P总=(6V)23W=12Ω， 根据电阻的并联特点可得R1、R2并联时的总电阻： R总=R1R2R1+R2=R×12RR+12R=13R， 所以，R＝12Ω×3＝36Ω，故D错误， 则R1＝R＝36Ω，R2=12R=12×36Ω＝18Ω，故C错误； （3）因R1＝36Ω＞R2＝18Ω，则闭合S、S1，滑片P位于B端时，电路中的电阻最大，电功率最小， 为：P=U2R最大=U2R1+R=(6V)236Ω+36Ω=0.5W，故B正确。 故选：B。 第Ⅱ卷非选择题（物理部分54分）二、填空题（本题共9小题，每空1分，共23分） 13．（2分）长度测量是最基本的测量，如图是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是 　1　mm，被测物体的长度是 　3.50　cm。 【解答】解：由图可知，刻度尺的分度值为0.1cm＝10mm，测量的起始刻度不是零刻度，而是2.00cm的刻线，物体的末端对着的刻度线为5.50cm，所以物体的长度为：L＝5.50cm﹣2.00cm＝3.50cm。 故答案为：1；3.50。 14．（3分）如图所示是热管的工作原理图，当热管的热端受热时，吸液芯里的液体吸收热量变成蒸气，这一过程叫 　汽化　（填物态变化的名称），蒸气在管子里跑到冷端 　放出　（选填“吸收”或“放出”）热量变成液态，液体通过吸液芯又回到热端。这一过程循环进行，不断地将热量从​热端带到冷端。若50g的该液体吸收2400J的热量后，温度升高了40℃，则该液体的比热容为 　1.2×103　J/（kg•℃）。 【解答】解：热管的热端受热时，吸液芯里的液体吸收热量变成蒸气，是液态变为气态的过程，是汽化现象； 蒸气在管子里跑到冷端变成液态，是气态变为液态的过程，是液化现象，液化放热； 根据热量公式Q＝cmΔt可得该液体的比热容c=QmΔt=2400J50×10−3kg×40℃=1.2×103J/（kg•℃）。 故答案为：汽化；放出；1.2×103。 15．（3分）近年来全球气候变暖，森林防火人人有责。某学校开展了“森林防火”主题班会活动，其中有同学提到不能将矿泉水瓶随意丢弃在森林，这是因为有水的矿泉水瓶相当于一个 　凸　透镜（选填“凸”或“凹”），对太阳光有 　会聚　作用，从而点燃枯叶引发火灾；太阳能属于 　可再生　能源（选填“可再生”或“不可再生”）。 【解答】解：瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾； 太阳能可以从自然界源源不断地获得，属于可再生能源。 故答案为：凸；会聚；可再生。 16．（2分）将物​体A、B置于如图所示的装置中，物体B恰好匀速下降，已知A重30N，B重5N，则A所受地面的摩擦力为 　10　N；若对A施加一个水平向左的拉力F，刚好使A匀速向左运动，则拉力F＝　20　N。（不计绳重、滑轮重及绳子与滑轮间的摩擦） 【解答】解：由图可知n＝2，利用不计绳重和摩擦时，每段绳子上的力都相等，滑轮受到向右的力F＝2×5N＝10N，根据力的平衡条件可得物体A受到桌面的摩擦力f＝F＝10N； 物体A水平向左运动或水平向右运动时，由于压力不变，接触面粗糙程度不变，物体A受到的摩擦力不变，所以物体A水平向左运动时，受到水平向右的摩擦力也是10N； 物体A水平向左匀速直线运动时，水平方向上受到水平向左的拉力、水平向右的拉力10N（物体B对物体A施加的）、水平向右的摩擦力10N；水平向左的拉力和水平向右的拉力、水平向右的摩擦力是平衡力，三力平衡，因此水平向左的拉力＝水平向右的拉力+水平向右的摩擦力＝10N+10N＝20N。 故答案为：10；20。 17．（2分）如图所示，水平桌面上放置甲、乙两个质量相等，底面积不等的容器（S甲＞S乙），将质量相等的水分别倒入其中，水均不溢出，容器对桌面的压强分别为p甲、p乙，水对容器底部的压力分别为F甲、F乙，则p甲　＜　p乙，F甲　＜　F乙。（两空均选填“＞”、“＜”或“＝”） 【解答】解：如图所示，水平桌面上放置甲、乙两个质量相等的容器，将质量相等的水分别倒入其中，水均不溢出，水和容器的总质量相等，总重力相等，根据压力F＝G知，对桌面的压力相等，底面积不等，S甲＞S乙，根据p=FS知，容器对桌面的压强为p甲＜p乙； 液体对容器底的压力F＝pS＝ρghS，等于以底面大小所装柱体的重力，根据图中，甲是圆柱形，对底面压力等于液体的重力，而乙上小下大，压力大于液体重力，由于液体重力相同，故甲的压力小于乙的压力，即F甲＜F乙。 故答案为：＜；＜。 18．（3分）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通​过小灯泡L1的电流为 　0.2　A，通过小灯泡L2的电流为 　0.34　A，电压表V的示数为 　3　V。 【解答】解：当开关闭合时，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流，已知电流表A的示数为0.54A，即干路电流I＝0.54A； 电流表A1的示数为0.2A，则通过小灯泡L1的电流I1＝0.2A， 因为并联电路中干路电流等于各支路电流之和， 所以流过灯泡L2的电流：I2＝I﹣I1＝0.54A﹣0.2A＝0.34A； 电压表V测量电源电压，则电压表V的示数为3V。 故答案为：0.2；0.34；3。 19．（3分）小明家的电能表面板如图所示，图中电能表的示数为 　219.6　kW•h，他家同时使用的用电器总功率不能超过 　2200　W，家里新添置一台空调并接入该​电​能表中，让其单独工作5min，电能表的指示灯闪烁了320次，则该空调的实际电功率为 　1200　W。 【解答】解：电能表读数时，数字方框中最后一位是小数，单位是kW•h，由图可知，此时电能表的示数为219.6 kW•h； 由图中所给参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为10A，则他家同时使用用电器的最大总功率：Pmax＝UImax＝220V×10A＝2200W； 3200 imp/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的指示灯闪烁3200次， 则指示灯闪烁320次时，电路消耗的电能：W=320imp3200imp/(kW⋅ℎ)=0.1kW•h， 则电热水壶的功率：P=Wt=0.1kW⋅ℎ560ℎ=1.2kW＝1200W。 故答案为：219.6；2200；1200。 20．（3分）如图甲所示，电源电压恒为6V，闭合开关，当滑动变阻器滑片位于最右端时，电流表A的读数为0.1A。当滑片位于中点时，电流表A的读数为0.16A；则定值电阻R0的阻值为 　15　Ω，滑动变阻器R的最大阻值为 　45　Ω；如果用某小灯泡替换滑动变阻器接入该电路，已知该小灯泡的U﹣I图象如图乙所示，再次闭合开关后，此时电路消耗的功率为 　1.2　W。 【解答】解：由图甲可知，R0与R串联，电流表测电路中的电流； （1）闭合开关，当滑动变阻器滑片位于最右端时滑动变阻器接入电路的电阻最大， 由欧姆定律可知，此时电路中的总电阻：R总最大=UI最小=6V0.1A=60Ω， 由串联电路的电阻特点可知，R0+R最大＝60Ω……① 当滑片位于中点时，滑动变阻器接入的电阻为滑动变阻器最大电阻的12， 由欧姆定律可知，此时电路中的总电阻：R总=UI=6V0.16A=37.5Ω， 由串联电路的电阻特点可知，R0+12R最大＝37.5Ω……② 由①②解得：R0＝15Ω，R最大＝45Ω； （2）由串联电路的电流特点和电压特点结合图乙可知，当电路中的电流为0.2A时，灯泡两端的电压为3V，由欧姆定律可知，此时R0两端的电压为：U0＝I'R0＝0.2A×15Ω＝3V，此时电源电压：U＝U0+UL＝3V+3V＝6V，符合题意， 此时电路消耗的功率：P＝UI'＝6V×0.2A＝1.2W。 故答案为：15；45；1.2。 21．（2分）某校科技小组设计了如图所示的装置来探究浮力和机械效率的相关问题，B是放置在水平桌面上的盛水玻璃杯，总重力为30N，与桌面的接触面积为25cm2，A物体重力为50N，体积为1.25×10﹣3m3，当物体A浸没在水中匀速上升时，该装置的机械效率为75%，则物体完全拉出水面后（物体不吸水、不沾水），B容器对水平桌面的压强变化了 　5000　Pa，该装置的机械效率变为 　80%　。（不计绳重、摩擦和水的阻力，g取10N/kg，ρ水＝1×103kg/m3） 【解答】解： （1）物体浸没在水中，排开水的体积：V排＝VA＝1.25×10﹣3m3， 物体受到的浮力： F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1.25×10﹣3m3＝12.5N； 物体完全提出水面后，圆柱形容器底对地面的压力变化量ΔF＝F浮＝12.5N， 圆柱形容器底对地面变化的压强： Δp=ΔFS=F浮S12.5N25×10−4m2=5000Pa； （2）由图知，拉力作用在动滑轮的轴上，使用时费力但省距离，且n＝2，则拉力端移
