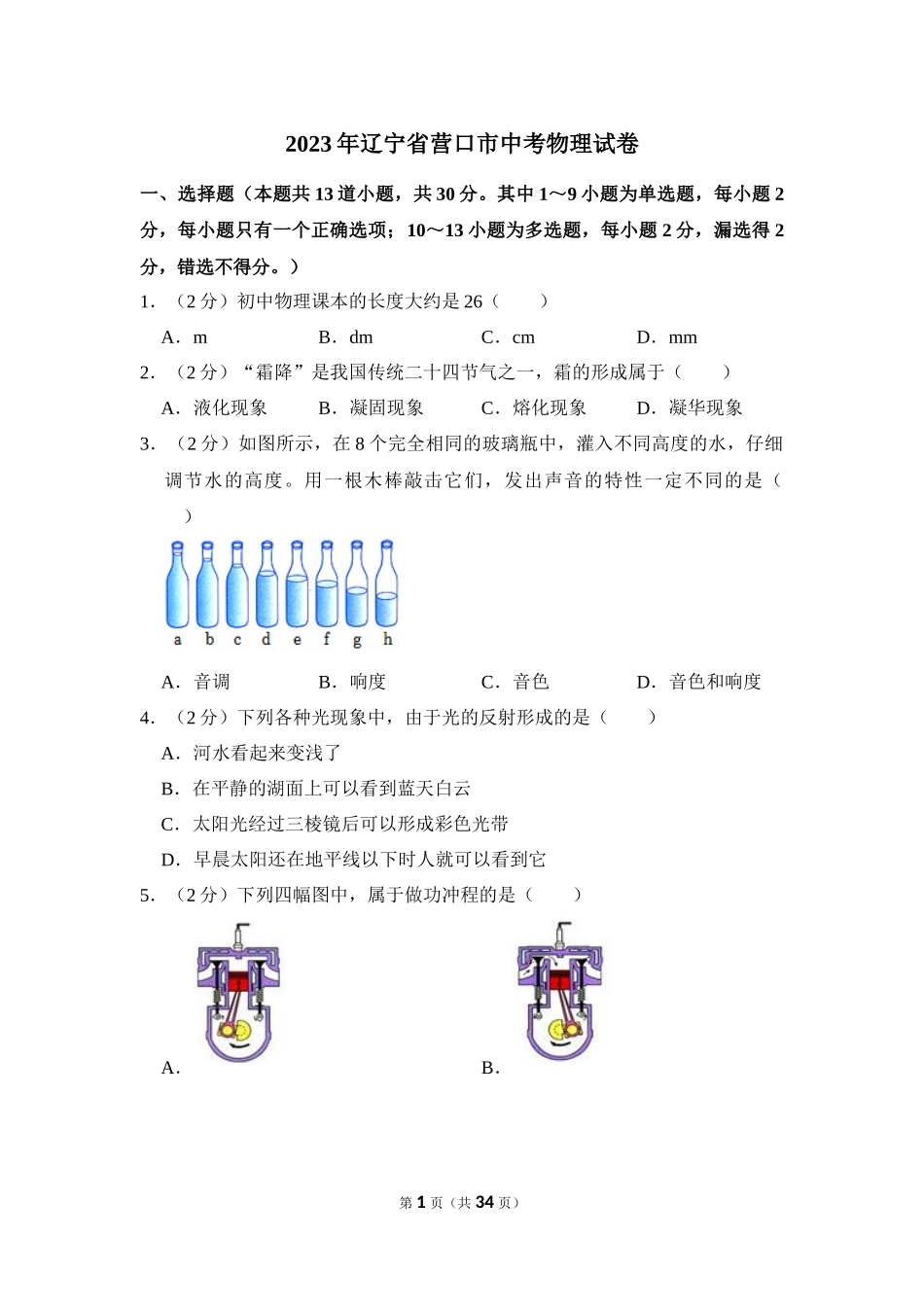

2023年辽宁省营口市中考物理试卷.docx

2023年辽宁省营口市中考物理试卷 一、选择题（本题共13道小题，共30分。其中1～9小题为单选题，每小题2分，每小题只有一个正确选项；10～13小题为多选题，每小题2分，漏选得2分，错选不得分。） 1．（2分）初中物理课本的长度大约是26（　　） A．m B．dm C．cm D．mm 2．（2分）“霜降”是我国传统二十四节气之一，霜的形成属于（　　） A．液化现象 B．凝固现象 C．熔化现象 D．凝华现象 3．（2分）如图所示，在8个完全相同的玻璃瓶中，灌入不同高度的水，仔细调节水的高度。用一根木棒敲击它们，发出声音的特性一定不同的是（　　） A．音调 B．响度 C．音色 D．音色和响度 4．（2分）下列各种光现象中，由于光的反射形成的是（　　） A．河水看起来变浅了 B．在平静的湖面上可以看到蓝天白云 C．太阳光经过三棱镜后可以形成彩色光带 D．早晨太阳还在地平线以下时人就可以看到它 5．（2分）下列四幅图中，属于做功冲程的是（　　） A． B． C． D． 6．（2分）踢毽子是起源于我国汉代的一种健身、娱乐活动。下列关于踢毽子的说法正确的是（　　） A．静止在水平地面上的毽子受到的重力和支持力是一对平衡力 B．毽子在空中飞行过程中只受到重力 C．毽子在上升过程中，动能全部转化为重力势能 D．毽子上升到最高点时，若外力突然消失，它将继续向上运动 7．（2分）下列四幅图中，应用了电磁感应原理的是（　　） A． B． C． D． 8．（2分）关于温度、内能、热量，下列说法正确的是（　　） A．温度高的物体含有的热量多 B．物体吸收热量，温度一定升高 C．气体膨胀对外做功，自身内能会减少 D．热传递过程中，温度从高温物体传递给低温物体 9．（2分）如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由中点向右移动的过程中，下列判断正确的是（　　） A．小灯泡亮度变暗 B．电压表示数变大 C．电流表示数不变 D．电路总功率变小 （多选）10．（3分）下列关于安全用电的说法正确的是（　　） A．手机充电时，不宜接打电话 B．更换灯泡前，不必断开电源开关 C．带有漏电保护器的总开关应定期检查 D．一个插排上不可以同时使用多个大功率用电器 （多选）11．（3分）下列关于材料、能源的说法正确的是（　　） A．手机芯片的核心材料是半导体 B．能量的转移和转化具有方向性 C．广泛使用的电能属于一次能源 D．核电站的反应堆通过可控聚变反应释放核能 （多选）12．（3分）如图所示，重100N的物体A在F＝10N的拉力作用下，3s内沿水平地面匀速直线运动了1.5m，不计绳和滑轮自重，滑轮组的机械效率为90%。下列说法正确的是（　　） A．绳自由端移动的速度为1m/s B．在此过程中所做的额外功为15J C．物体与地面间的滑动摩擦力为18N D．拉力F增大时，物体A受到地面的摩擦力一定变大 （多选）13．（3分）将冰块轻轻放入水平桌面上盛满煤油的烧杯中，冰块静止时如图所示（ρ冰＞ρ煤油）。下列分析正确的是（　　） A．放入冰块后，烧杯对桌面的压力变大 B．冰块完全熔化后，杯中液面高度下降 C．冰块完全熔化后，杯底受到液体的压强变大 D．冰块完全熔化后，煤油的密度变大 二、填空题（本题共8道小题，每空1分，共25分） 14．（3分）吃粽子、挂艾蒿是端午节的传统习俗。我们闻到艾蒿的清香味儿，说明分子在不停地做 　 　运动；煮粽子是通过 　 　（选填“做功”或“热传递”）的方式增加了粽子的内能，煮熟后，糯米粒儿会粘在一起，说明分子间存在 　 　。 15．（4分）2023年5月30日，我国利用长征二号运载火箭将神舟十六号载人飞船发射升空，并与空间站成功对接，发射任务取得圆满成功。空间站组合体在轨飞行期间，飞船相对于空间站是 　 　的；空间站的太阳能电池板将太阳能转化为 　 　能；火箭点火后加速上升时，火箭喷出的燃气对火箭的推力 　 　（选填“大于”、“小于”或“等于”）火箭对燃气的作用力，在此过程中，飞船的机械能 　 　（选填“变大”、“变小”或“不变”）。 16．（3分）“举杯邀明月，对影成三人”，诗人举起杯子，改变了杯子的 　 　（选填“形状”或“运动状态”）；举杯过程中，诗人的手臂相当于 　 　杠杆；月光下，地面上诗人的影子是由光的 　 　形成的。 17．（3分）如图所示，水能从a、b两个相同的小圆孔中喷出，说明液体对容器的 　 　有压强；b孔中的水喷得更远，说明液体内部的压强随着深度的增加而 　 　；此时，用手封住瓶口（水面高于a孔），能够观察到小孔 　 　（选填“ab”、“a”、“b”或“都停止”）持续向外出水。 18．（3分）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中 　 　是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管 　 　（选填“发光”或“不发光”）；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2　 　（选填“短路”或“断路”）。 19．（3分）避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层间的空气被击穿，使带电云层通过空气与避雷针和大地形成通路，此时的空气是 　 　（选填“导体”或“绝缘体”）；若瞬时电流的方向是从大地到云层，则云层带 　 　电；雷雨天，我们听到的雷声是空气 　 　产生的。 20．（3分）图中是探究电流通过导体产生的热量与 　 　（选填“电流”或“电阻”）关系的装置；装置中的U形管 　 　（选填“是”或“不是”）连通器；电流通过电阻R2与R1产生的热量之比为 　 　。 21．（3分）如图所示，电源电压恒为9V，电压表V1、V2完全相同，连入电路的量程也相同，小灯泡L1“6V 6W”、L2“6V 3W”（灯丝电阻不变）。当开关都闭合时，电路中的电流为 　 　A，此时只有一个小灯泡正常发光，未正常发光的小灯泡的实际功率为 　 　W；断开开关S1、S2，电压表V1的示数为 　 　V。 三、作图题（本题共3道小题，每小题3分，共9分） 22．（3分）请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。 23．（3分）如图所示，O点是撬棒的支点，F2是阻力。请在图中画出： （1）作用在A点的最小动力F1及其力臂l1； （2）阻力F2的力臂l2。 24．（3分）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“﹣”表示），并在虚线框内填入电铃（）和指示灯的电路元件符号。 四、简答题（本题4分） 25．（4分）把饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴紧在A管的上端，往B管中吹气，则： （1）A管中的水面如何变化？ （2）固定翼飞机飞行时，机翼上产生升力的原因与之相同。请用所学物理知识解释产生升力的原因，并画出机翼横截面的大致形状。 五、计算题（本题共3道小题，第26题6分、第27题8分、第28题8分，共22分。要求写出必要的文字说明、公式、运算过程、数值、单位和答） 26．（6分）某型号航拍无人机，由于体积小、操控方便、拍摄效果好，深受摄影爱好者喜欢。下表是它的部分技术参数，某次航拍的过程中，在正常工作电压下，无人机以8m/s的速度匀速竖直上升（g＝10N/kg，不计空气阻力及能量损耗）。求： 总质量 1200g 四个脚与地面的接触面积 6cm2 最大上升速度 9m/s 最大水平飞行速度 18m/s 正常工作电压 15V （1）无人机静止在水平地面时，对地面的压强； （2）无人机上升过程中的功率和电池的工作电流。 27．（8分）如图所示，电源电压恒为18V，电流表量程为0～0.6A，电压表量程为0～15V。闭合开关，移动变阻器的滑片，当电压表示数为12V时，电流表示数为0.5A。求： （1）电阻R1的阻值以及R1通电60s消耗的电能； （2）在保证元器件安全的前提下，电阻R1的最大功率。 28．（8分）某款带保温功能的电水壶，其简化电路图如图所示。S为总开关，S1为自动控制开关，R1和R2为阻值不变的发热电阻，R2＝840Ω，加热功率为1210W。电水壶将质量1kg、初温20℃的水烧开，加热效率为84%。[c水＝4.2×103J/（kg•℃），标准大气压]。求： （1）水吸收的热量； （2）把水烧开需要多长时间（结果保留整数）； （3）电水壶的保温功率。 六、实验、探究题（本题共4道小题，共30分） 29．（7分）小飞同学“探究凸透镜成像规律”的实验 （1）小飞按图1安装好器材，点燃蜡烛，调整 　 　、凸透镜（f＝10cm）、光屏三者的中心在同一高度。 （2）如图1所示，光屏上会出现烛焰清晰缩小 　 　（选填“正立”或“倒立”）的像；透镜位置保持不变，将蜡烛移动到光具座35cm处，光屏向 　 　（选填“左”或“右”）移动到适当位置，光屏上又重新出现烛焰清晰的像；将蜡烛移动到光具座42cm处，小飞在凸透镜的右侧，通过凸透镜观察到烛焰正立的像，蜡烛继续靠近凸透镜，烛焰的像 　 　（选填“变大”或“变小”）。 （3）将一个眼镜片放在上图中蜡烛和凸透镜间的某一位置，光屏上的像变模糊了，凸透镜和光屏的位置保持不变，向左移动蜡烛，又能在光屏上看到烛焰清晰的像，说明该镜片是 　 　（选填“凸透镜”或“凹透镜”）。 （4）完成实验后，小飞利用图甲所示装置探究光的反射规律。白色硬纸板ENF垂直于水平放置的平面镜，法线ON垂直镜面，使一束光贴着纸板沿EO射到O点，反射光线沿OF射出，当入射光线远离法线时，反射光线将 　 　（选填“靠近”或“远离”）法线；如图乙所示。把纸板NOF向后折，在纸板上看不到反射光线，由此初步得出：反射光线、入射光线、法线在 　 　平面内。 30．（6分）小建和小晨“探究水沸腾时温度变化特点”的实验 （1）实验装置如图甲所示，其中有一处明显的错误是 　 　。 （2）改正错误后，继续实验，某一时刻温度计的示数如图乙所示，此时水的温度为 　 　℃。 （3）小建观察到水沸腾时形成的大量气泡不断上升、变大，到水面破裂开来，里面的 　 　散发到空气中。 （4）图丙是根据实验数据绘制的水沸腾时温度变化的图像，分析图像可知：水在沸腾的过程中不断 　 　（选填“吸热”或“放热”），温度 　 　。 （5）小晨利用原有器材，将装置中烧杯上方带孔的硬纸盖换成无孔硬纸盖，重新实验，发现水沸腾时的温度高于99℃，原因是水面上方气压 　 　（选填“变大”或“变小”）。 31．（8分）小林用天平和量筒测量金属块的密度。 （1）天平放在水平桌面上，将 　 　移至标尺左端的零刻度线处，指针位置如图甲所示，此时横梁处于 　 　（选填“平衡”或“非平衡”）状态，再调节 　 　。直至指针指在分度盘中线处。 （2）测量金属块的质量，天平平衡时如图乙所示，金属块的质量为 　 　g，将金属块轻轻放入盛有20mL水的量筒中，水面升高后位置如图丙所示，金属块的体积为 　 　cm3，金属块的密度为 　 　g/cm3。 （3）在测量过程中，若使用的砝码有磨损，所测金属块密度 　 　（选填“偏大”、“不变”或“偏小”）。 （4）小林浇花时，花盆里铺着的黑色小砂粒儿引起了他的兴趣，他设计了下面的实验，测出了砂粒的密度（不考虑砂粒吸水。ρ水＝1.0×103kg/m3），实验步骤如下： ①在已调至水平的等臂杠杆两端挂上两个完全相同的小桶，先用量筒向右侧小桶加入30mL水，再向左侧小桶缓慢加入砂粒直到杠杆在水平位置平衡。 ②用量筒测出小桶中砂粒的体积为12cm3，则砂粒的密度为 　 　kg/m3。 32．（9分）小明和小亮进行“伏安法测电阻”的实验 （1）小明连接好如图甲所示的电路（电源电压恒为3V），开关闭合前，应将滑动变阻器的滑片移动到变阻器的 　 　（选填“最左端”或“最右端”）；实验中滑动变阻器除了保护电路，还有 　 　作用。 （2）闭合开关后，发现无论怎样移动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，产生这种现象的原因可能是定值电阻 　 　（选填“短路”或“断路”）。 （3）电路故障排除后，闭合开关，移动变阻器的滑片到某一位置时，电流表的示数如图乙所示，此时的电流为 　 　A；改变变阻器滑片的位置进行多次测量，并根据所测数据绘制的电流与电压关系的图像如图丙所示，则被测电阻的阻值为 　 　Ω，多次测量的目的是 　 　。 （4）小亮利用已知阻值的定值电阻R0和电流表设计了如图丁所示的电路，测量出了小灯泡L（额定电压为U额）的额定功率。 ①请在图丁中的虚线框内填入对应的电路元件符号； ②闭合开关S和S1，断开S2，移动变阻器的滑片，使电流表示数为 　 　； ③闭合开关S和S2，断开S1，保持变阻器滑片的位置不动，读出电流表的示数I； ④小灯泡的额定功率P额＝　 　。（均用物理量符号表示） 2023年辽宁省营口市中考物理试卷 参考答案与试题解析 一、选择题（本题共13道小题，共30分。其中1～9小题为单选题，每小题2分，每小题只有一个正确选项；10～13小题为多选题，每小题2分，漏选得2分，错选不得分。） 1．（2分）初中物理课本的长度大约是26（　　） A．m B．dm C．cm D．mm 【解答】解：中学生伸开手掌，大拇指指尖到中指指尖的距离大约20cm，物理课本的长度略大于20cm，在26cm左右，故C正确，ABD错误。 故选：C。 2．（2分）“霜降”是我国传统二十四节气之一，霜的形成属于（　　） A．液化现象 B．凝固现象 C．熔化现象 D．凝华现象 【解答】解：霜是空气中水蒸气遇冷凝华形成的，属于凝华现象，故ABC错误，D正确。 故选：D。 3．（2分）如图所示，在8个完全相同的玻璃瓶中，灌入不同高度的水，仔细调节水的高度。用一根木棒敲击它们，发出声音的特性一定不同的是（　　） A．音调 B．响度 C．音色 D．音色和响度 【解答】解：敲击瓶子时，声音是由瓶子和水振动产生的；瓶子和水的质量越大，越不容易振动，音调越低，所以，用一根木棒敲击它们，发出声音的特性一定不同的是音调。 故选：A。 4．（2分）下列各种光现象中，由于光的反射形成的是（　　） A．河水看起来变浅了 B．在平静的湖面上可以看到蓝天白云 C．太阳光经过三棱镜后可以形成彩色光带 D．早晨太阳还在地平线以下时人就可以看到它 【解答】解：A、河水看起来变浅了，是由光的折射形成的，故A错误； B、在平静的湖面上可以看到蓝天白云，属于平面镜成像，是由于光的反射形成的，故B正确； C、太阳光经过三棱镜后可以形成彩色光带，是由光的折射形成的，故C错误； D、早晨太阳还在地平线以下时人就可以看到它，是由光的折射形成的，故D错误。 故选：B。 5．（2分）下列四幅图中，属于做功冲程的是（　　） A． B． C． D． 【解答】解：A、两气门都关闭，活塞向上运动，气缸容积减小，是压缩冲程，故A不符合题意； B、进气门打开，排气门关闭，活塞向下运动，气缸容积增大，是吸气冲程，故B不符合题意； C、两气门都关闭，火花塞喷出电火花，活塞向下运动，气缸容积增大，是做功冲程，故C符合题意； D、排气门打开，进气门关闭，活塞向上运动，气缸容积减小，是排气冲程，故D不符合题意。 故选：C。 6．（2分）踢毽子是起源于我国汉代的一种健身、娱乐活动。下列关于踢毽子的说法正确的是（　　） A．静止在水平地面上的毽子受到的重力和支持力是一对平衡力 B．毽子在空中飞行过程中只受到重力 C．毽子在上升过程中，动能全部转化为重力势能 D．毽子上升到最高点时，若外力突然消失，它将继续向上运动 【解答】解：A、静止在水平地面上的毽子，处于平衡状态，受到的重力和支持力是一对平衡力，故A正确； B、毽子在空中飞行过程中受到重力和阻力，故B错误； C、毽子在上升过程中，克服摩擦做功，一部分动能转化为重力势能，故C错误； D、当毽子上升到最高点时，此时的速度为0，如果所受到的外力全部消失，毽子将静止，故D错误。 故选：A。 7．（2分）下列四幅图中，应用了电磁感应原理的是（　　） A． B． C． D． 【解答】解：AB、通电导体在磁场中要受到力的作用，A是扬声器，就是利用该原理制成的，故AB不符合题意； C、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，动圈式话筒就是利用该原理制成的，故C符合题意； D、通电螺线管的周围存在磁场，是利用电流的磁效应来工作的，故D不符合题意。 故选：C。 8．（2分）关于温度、内能、热量，下列说法正确的是（　　） A．温度高的物体含有的热量多 B．物体吸收热量，温度一定升高 C．气体膨胀对外做功，自身内能会减少 D．热传递过程中，温度从高温物体传递给低温物体 【解答】解：A、热量是一个过程量，不能说含有，故A错误； B、物体吸收了热量，温度可以不变，比如晶体熔化时，不断吸收热量，但温度不变，故B错误； C、气体膨胀对外做功后，自身的内能减小温度降低，故C正确； D、热传递过程中热量是从温度高的物体传递到温度低的物体物体，传递的不是温度，故D错误。 故选：C。 9．（2分）如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由中点向右移动的过程中，下列判断正确的是（　　） A．小灯泡亮度变暗 B．电压表示数变大 C．电流表示数不变 D．电路总功率变小 【解答】解： 由图可知，灯泡与滑动变阻器并联在电路中，电压表测电源的电压，电流表测通过滑动变阻器的电流； 因电源电压保持不变，闭合开关后，所以滑片向右移动时电压表的示数不变，故B错误； 滑片由中点向右移动的过程中，滑动变阻器接入电路的电阻变大，根据I=UR可知，通过滑动变阻器的电流减小，即电流表的示数减小，故C错误； 由于并联电路中各支路互不影响，所以滑片由中点向右移动的过程中，通过灯泡的电流不变、其两端的电压也不变，由P＝UI知小灯泡的实际功率不变，则灯泡的亮度不变，故A错误； 滑片由中点向右移动的过程中，通过滑动变阻器的电流减小，通过灯泡的电流不变，由并联电路的电流特点可知干路中的电流变小； 因电源电压不变，干路中的电流减小，则根据P＝UI可知，整个电路的功率减小，故D正确。 故选：D。 （多选）10．（3分）下列关于安全用电的说法正确的是（　　） A．手机充电时，不宜接打电话 B．更换灯泡前，不必断开电源开关 C．带有漏电保护器的总开关应定期检查 D．一个插排上不可以同时使用多个大功率用电器 【解答】解：A、手机在开机状态下充电时，此时辐射非常大或有爆炸的危险，所以充电时不要接打电话，故A正确； B、更换灯泡、搬动电器之前必须断开开关，否则可能引起触电，故B错误； C、电路中发生漏电现象时，漏电保护器会断开电路，所以带有漏电保护器的总开关应定期检查，故C正确； D、不能在插线排上同时使用多个大功率用电器，否则电路中电流过大，容易引起火灾，故D正确。 故选：ACD。 （多选）11．（3分）下列关于材料、能源的说法正确的是（　　） A．手机芯片的核心材料是半导体 B．能量的转移和转化具有方向性 C．广泛使用的电能属于一次能源 D．核电站的反应堆通过可控聚变反应释放核能 【解答】解：A、手机芯片的核心材料是半导体，故A正确； B、能量的转移和转化具有方向性，故B正确； C、广泛使用的电能属于二次能源，故C错误； D、核电站的反应堆通过可控裂变反应释放核能，故D错误。 故选：AB。 （多选）12．（3分）如图所示，重100N的物体A在F＝10N的拉力作用下，3s内沿水平地面匀速直线运动了1.5m，不计绳和滑轮自重，滑轮组的机械效率为90%。下列说法正确的是（　　） A．绳自由端移动的速度为1m/s B．在此过程中所做的额外功为15J C．物体与地面间的滑动摩擦力为18N D．拉力F增大时，物体A受到地面的摩擦力一定变大 【解答】解： A、根据图示可知，有两段绳子拉着动滑轮，所以绳子自由端移动的距离为：s＝2×1.5m＝3m；绳自由端移动的速度为：v=st=3m3s=1m/s，故A正确； B、总功为：W总＝Fs＝10N×3m＝30J；在此过程中所做的额外功为：W额＝W总（1﹣η）＝30J×（1﹣90%）＝3J，故B错误； C、有用功为：W有＝W总η＝30J×90%＝27J，则摩擦力为：f=W有s物=27J1.5m=18N，故C正确； D、拉力F增大时，物体A对地面的压力不变、接触面的粗糙程度不变，所以受到地面的摩擦力大小不变，故D错误。 故选：AC。 （多选）13．（3分）将冰块轻轻放入水平桌面上盛满煤油的烧杯中，冰块静止时如图所示（ρ冰＞ρ煤油）。下列分析正确的是（　　） A．放入冰块后，烧杯对桌面的压力变大 B．冰块完全熔化后，杯中液面高度下降 C．冰块完全熔化后，杯底受到液体的压强变大 D．冰块完全熔化后，煤油的密度变大 【解答】解： A、冰块的密度大于煤油的密度，冰块在煤油中下沉，则冰块受到的重力大于浮力，根据阿基米德原理可知，浮力等于排开的煤油的重力，所以冰块的重力大于排开的煤油的重力，放入冰块后，烧杯整体的重力变大，对桌面的压力变大，故A正确； B、冰块完全熔化后，由于冰块的密度小于水的密度，根据ρ=mV可知，冰块化成水后体积变小，液面高度变低，故B正确； C、冰块和剩余煤油的重力大于原来杯中煤油的重力，烧杯是规则形状的，冰块完全熔化后，杯中液体对杯底的压力变大，受力面积不变，根据p=FS可知，烧杯底部受到的压强变大，故C正确； D、煤油不溶于水，冰熔化成水后沉底，煤油的密度不变，故D错误。 故选：ABC。 二、填空题（本题共8道小题，每空1分，共25分） 14．（3分）吃粽子、挂艾蒿是端午节的传统习俗。我们闻到艾蒿的清香味儿，说明分子在不停地做 　无规则　运动；煮粽子是通过 　热传递　（选填“做功”或“热传递”）的方式增加了粽子的内能，煮熟后，糯米粒儿会粘在一起，说明分子间存在 　引力　。 【解答】解：我们闻到艾蒿的清香味儿，属于扩散现象，说明分子在不停地做无规则运动； 煮粽子，粽子吸收热量，内能增加，是通过热传递方式增加粽子的内能； 煮熟后，糯米粒儿会粘在一起，说明分子间存在引力。 故答案为：无规则；热传递；引力。 15．（4分）2023年5月30日，我国利用长征二号运载火箭将神舟十六号载人飞船发射升空，并与空间站成功对接，发射任务取得圆满成功。空间站组合体在轨飞行期间，飞船相对于空间站是 　静止　的；空间站的太阳能电池板将太阳能转化为 　电　能；火箭点火后加速上升时，火箭喷出的燃气对火箭的推力 　等于　（选填“大于”、“小于”或“等于”）火箭对燃气的作用力，在此过程中，飞船的机械能 　变大　（选填“变大”、“变小”或“不变”）。 【解答】解：空间站组合体在轨飞行期间，飞船相对于空间站位置没有变化，是静止的；空间站的太阳能电池板将太阳能转化为电能；火箭点火后加速上升时，根据力的作用的相互性，火箭喷出的燃气对火箭的推力等于火箭对燃气的作用力；在此过程中，飞船加速上升，质量一定，速度增大，动能增大，高度升高，重力势能增大，所以，飞船的机械能变大。 故答案为：静止；电；等于；变大。 16．（3分）“举杯邀明月，对影成三人”，诗人举起杯子，改变了杯子的 　运动状态　（选填“形状”或“运动状态”）；举杯过程中，诗人的手臂相当于 　费力　杠杆；月光下，地面上诗人的影子是由光的 　直线传播　形成的。 【解答】解：“举杯邀明月，对影成三人”，诗人举起杯子，杯子的速度发生了变化，是力作用的结果，说明力可以改变杯子的运动状态； 人通过曲臂使手臂转动来拿起重物，是在力的作用下绕肘点转动的，动力臂小于阻力臂，动力将大于阻力，举杯过程中，诗人的手臂相当于费力杠杆； “举杯邀明月，对影成三人”中“人”是人在地面上形成的影子，它是沿直线传播的光被不透明的人挡住，在人后面的地面上光照不到的地方形成影，即地面上的“人”。 故答案为：运动状态；费力；直线传播。 17．（3分）如图所示，水能从a、b两个相同的小圆孔中喷出，说明液体对容器的 　侧壁　有压强；b孔中的水喷得更远，说明液体内部的压强随着深度的增加而 　增大　；此时，用手封住瓶口（水面高于a孔），能够观察到小孔 　b　（选填“ab”、“a”、“b”或“都停止”）持续向外出水。 【解答】解：（1）如图所示，水能从a、b两个相同的小圆孔中喷出，说明液体对容器的侧壁有压强； 液体内部压强随深度的增加而增大，在液体密度一定时，b处深度比a处大，水喷出的更远，说明液体内部压强随深度的增加而增大。 （2）用手封住瓶口（水面高于a孔），在流出一部分水后，瓶内上方空气的体积变大，水面上方气体压强减小，当水面上方气体压强与a孔上面的液体压强之和小于外界大气压时，a孔不再向外喷水； 由于a、b两孔均与外界大气相通，二者相互抵消，所以水在瓶内b孔以上液体压强的作用下会持续从b孔向外喷出。 故答案为：侧壁；增大；b。 18．（3分）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中 　甲　是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管 　发光　（选填“发光”或“不发光”）；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2　短路　（选填“短路”或“断路”）。 【解答】解：根据甲图可知，S1与L1串联，能控制此灯，根据家庭电路的要求，先到开关后到灯头，故甲是火线； 只闭合开关S1。灯L1正常发光，电路正常，此时用试电笔接触a点，试电笔的氖管发光； 根据图可知，灯L1正常发光，再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2短路，L2断路对L1不影响。 故答案为：甲；发光；短路。 19．（3分）避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层间的空气被击穿，使带电云层通过空气与避雷针和大地形成通路，此时的空气是 　导体　（选填“导体”或“绝缘体”）；若瞬时电流的方向是从大地到云层，则云层带 　负　电；雷雨天，我们听到的雷声是空气 　振动　产生的。 【解答】解：避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层间的空气被击穿，使带电云层通过空气与避雷针和大地形成通路，此时的空气是导体；若瞬时电流的方向是从大地到云层，则云层带负电；雷雨天，我们听到的雷声是空气振动产生的。 故答案为：导体；负；振动。 20．（3分）图中是探究电流通过导体产生的热量与 　电流　（选填“电流”或“电阻”）关系的装置；装置中的U形管 　不是　（选填“是”或“不是”）连通器；电流通过电阻R2与R1产生的热量之比为 　1：4　。 【解答】解：根据题图可知：两个电阻的阻值相等，R1在干路中，R2在支路中，干路中的电流是支路中的两倍。所以图中是探究电流通过导体产生的热量与电流关系的装置；图中的两个U形管上端不都是开口的，所以装置中的U形管不是连通器；根据焦耳定律Q＝I2Rt，电流通过电阻R2与R1产生的热量之比为1：4。 故答案为：电流；不是；1：4。 21．（3分）如图所示，电源电压恒为9V，电压表V1、V2完全相同，连入电路的量程也相同，小灯泡L1“6V 6W”、L2“6V 3W”（灯丝电阻不变）。当开关都闭合时，电路中的电流为 　0.5　A，此时只有一个小灯泡正常发光，未正常发光的小灯泡的实际功率为 　1.5　W；断开开关S1、S2，电压表V1的示数为 　0　V。 【解答】解： 由P＝UI可得，两灯泡的额定电流分别为：I1=P1U1=6W6V=1A，I2=P2U2=3W6V=0.5A； 由I=UR可得，两灯泡的电阻分别为：R1=U1I1=6V1A=6Ω，R2=U2I2=6V0.5A=12Ω； 当开关都闭合时，两个灯泡串联接入电路中，电路中的电流为：I=UR1+R2=9V6Ω+12Ω=0.5A；所以灯泡L2正常工作，L1不正常工作； 小灯泡L1的实际功率为：P'1＝I2R1＝（0.5A）2×6Ω＝1.5W； 断开开关S1、S2，两个电压表串联接入电路中，由于电压表所在电路相当于断路，所以电压表V1的示数为0V。 故答案为：0.5；1.5；0 三、作图题（本题共3道小题，每小题3分，共9分） 22．（3分）请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。 【解答】解：先作S点关于平面镜的对称点，即像点S′，然后连接像点S′和人的眼睛，与镜面的交点为入射点O，可作出反射光线OA，再连接SO画上箭头，即为入射光线；如下图： 23．（3分）如图所示，O点是撬棒的支点，F2是阻力。请在图中画出： （1）作用在A点的最小动力F1及其力臂l1； （2）阻力F2的力臂l2。 【解答】解：已知支点为O，要求作用在A点的动力F1最小，由杠杆平衡条件可知动力臂L1应最长，由图知最长的动力臂等于OA；要使杠杆平衡，该力的方向应斜下方，且与撬棒垂直，过A点作垂直于OA向下的动力F1，那么OA即为所作的动力臂L1； 过O点作力F2作用线的垂线段L2，则L2即为所作的阻力臂。 如图所示： 24．（3分）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“﹣”表示），并在虚线框内填入电铃（）和指示灯的电路元件符号。 【解答】解：电磁铁上端为N极，根据安培定则，电源的右端为负极，左端为正极；当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，电磁铁有了磁性，吸下衔铁，断开指示灯电路，同时动触点向下移动，接通电铃电路，电铃响报警；说明安全指示灯与上面的静触点连接，电铃与下面的静触点连接，指示灯和电铃并联，如图所示： 。 四、简答题（本题4分） 25．（4分）把饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴紧在A管的上端，往B管中吹气，则： （1）A管中的水面如何变化？ （2）固定翼飞机飞行时，机翼上产生升力的原因与之相同。请用所学物理知识解释产生升力的原因，并画出机翼横截面的大致形状。 【解答】答：（1）当用B管用力吹气时，A管上端空气流速变大，因为流速大的地方压强小，所以A管上端压强变小，下端大气压没有变化，从而形成了向上的压强差，因此A管中的水面会上升； （2）飞机的机翼上凸下平，飞机前进时，在相同时间内，空气经过上方的路程长、速度大；经过下方的路程短、速度小。上方空气流速越大，压强越小；下方空气流速越小，压强越大，这样机翼上、下表面存在压强差，因而有压强差，这就是产生升力的原因。 机翼横截面的大致形状，如下图： 五、计算题（本题共3道小题，第26题6分、第27题8分、第28题8分，共22分。要求写出必要的文字说明、公式、运算过程、数值、单位和答） 26．（6分）某型号航拍无人机，由于体积小、操控方便、拍摄效果好，深受摄影爱好者喜欢。下表是它的部分技术参数，某次航拍的过程中，在正常工作电压下，无人机以8m/s的速度匀速竖直上升（g＝10N/kg，不计空气阻力及能量损耗）。求： 总质量 1200g 四个脚与地面的接触面积 6cm2 最大上升速度 9m/s 最大水平飞行速度 18m/s 正常工作电压 15V （1）无人机静止在水平地面时，对地面的压强； （2）无人机上升过程中的功率和电池的工作电流。 【解答】解：（1）无人机静止在水平地面时，对地面的压力： F＝G＝mg＝1.2kg×10N/kg＝12N， 对地面的压强p=FS=12N6×10-4m2=2×104Pa； （2）无人机上升过程中的功率 P=Wt=Ght=Gv=12N×8m/s＝96W； 不计空气阻力及能量损耗，根据P＝UI，电池的工作电流 I=PU=96W15V=6.4A。 答：（1）无人机静止在水平地面时，对地面的压强为2×104Pa； （2）无人机上升过程中的功率为96W；电池的工作电流为6.4A。 27．（8分）如图所示，电源电压恒为18V，电流表量程为0～0.6A，电压表量程为0～15V。闭合开关，移动变阻器的滑片，当电压表示数为12V时，电流表示数为0.5A。求： （1）电阻R1的阻值以及R1通电60s消耗的电能； （2）在保证元器件安全的前提下，电阻R1的最大功率。 【解答】解：（1）根据电路图可知，两个电阻串联接入电路，电压表测量滑动变阻器两端的电压；当电压表示数为12V时，电流表示数为0.5A，则电阻R1的阻值为：R1=U1I=U-U2I=18V-12V0.5A=12Ω； R1通电60s消耗的电能为：W＝I2R1t＝（0.5A）2×12Ω×60s＝180J； （2）滑动变阻器接入电路中的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小；此时电路的总电阻越小，根据欧姆定律可知，电路中的电流越大，电流表量程为0～0.6A，所以电路中的最大电流为0.6A，此时电阻R1的两端的电压为：U'＝I'R1＝0.6A×12Ω＝7.2V； 滑动变阻器两端的电压为：U'2＝U﹣U'＝18V﹣7.2V＝10.8V，没有超过电压表的量程； 电阻R1的最大功率为：P＝U'I'＝7.2V×0.6A＝4.32W。 答：（1）电阻R1的阻值为12Ω；R1通电60s消耗的电能为180J； （2）在保证元器件安全的前提下，电阻R1的最大功率为4.32W。 28．（8分）某款带保温功能的电水壶，其简化电路图如图所示。S为总开关，S1为自动控制开关，R1和R2为阻值不变的发热电阻，R2＝840Ω，加热功率为1210W。电水壶将质量1kg、初温20℃的水烧开，加热效率为84%。[c水＝4.2×103J/（kg•℃），标准大气压]。求： （1）水吸收的热量； （2）把水烧开需要多长时间（结果保留整数）； （3）电水壶的保温功率。 【解答】解：（1）水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J； （2）把水烧开需要放出的总热量：Q总=Q吸η=3.36×105J84%=4×105J； 由电路图可知，开关S、S1闭合时，电路为R1的简单电路，此时电路的总电阻最小，总功率最大，处于加热状态，加热功率为1210W， 由公式W＝Pt可得， 把水烧开需要的时间：t=WP=Q总P=4×105J1210W≈330s； （3）由P=U2R可知，加热状态下R1的阻值：R1=U2P=(220V)21210W
