2023年广东省深圳市中考物理试卷.docx

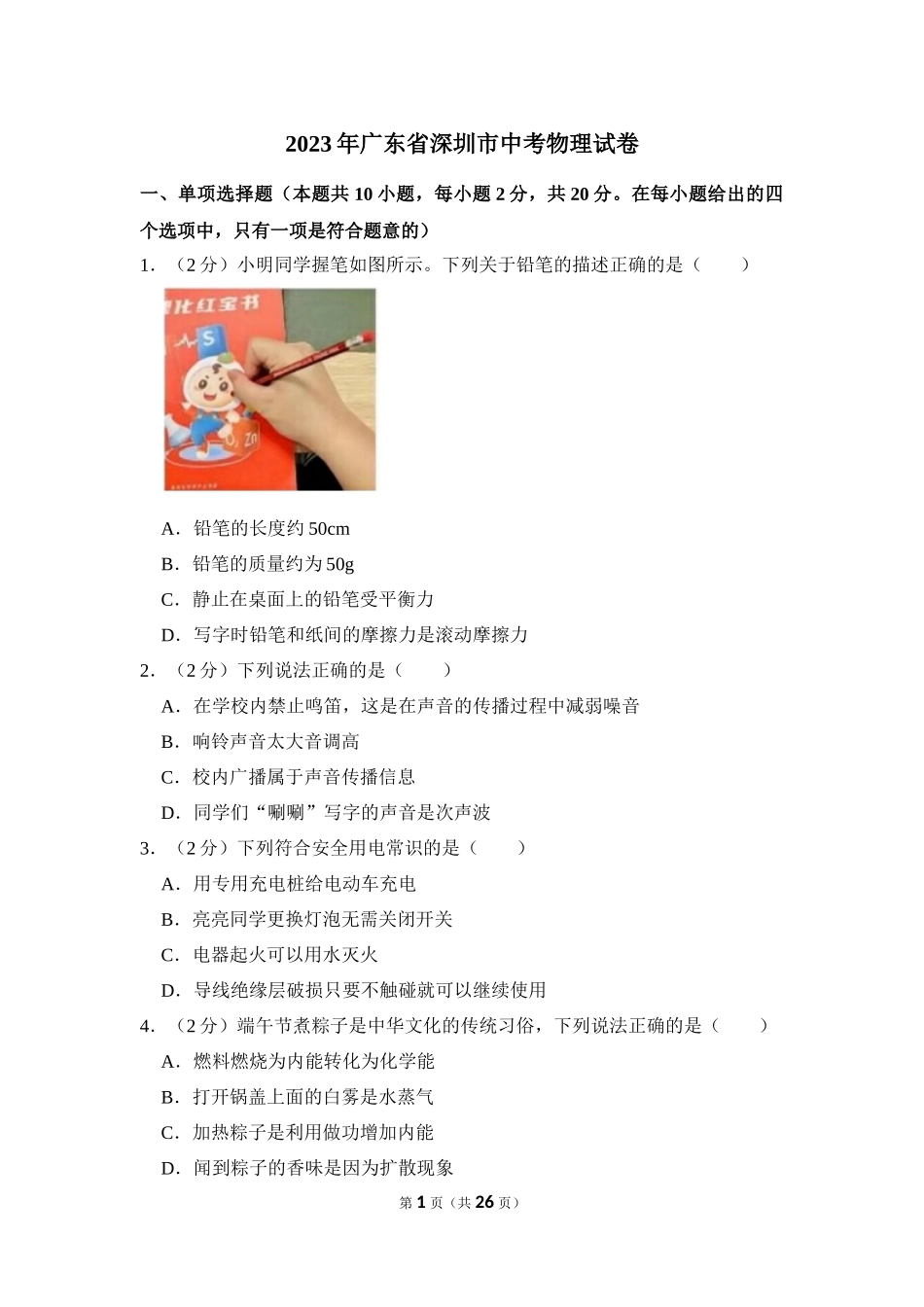

2023年广东省深圳市中考物理试卷 一、单项选择题（本题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项是符合题意的） 1．（2分）小明同学握笔如图所示。下列关于铅笔的描述正确的是（　　） A．铅笔的长度约50cm B．铅笔的质量约为50g C．静止在桌面上的铅笔受平衡力 D．写字时铅笔和纸间的摩擦力是滚动摩擦力 2．（2分）下列说法正确的是（　　） A．在学校内禁止鸣笛，这是在声音的传播过程中减弱噪音 B．响铃声音太大音调高 C．校内广播属于声音传播信息 D．同学们“唰唰”写字的声音是次声波 3．（2分）下列符合安全用电常识的是（　　） A．用专用充电桩给电动车充电 B．亮亮同学更换灯泡无需关闭开关 C．电器起火可以用水灭火 D．导线绝缘层破损只要不触碰就可以继续使用 4．（2分）端午节煮粽子是中华文化的传统习俗，下列说法正确的是（　　） A．燃料燃烧为内能转化为化学能 B．打开锅盖上面的白雾是水蒸气 C．加热粽子是利用做功增加内能 D．闻到粽子的香味是因为扩散现象 5．（2分）下列属于费力杠杆的是（　　） A．汽车方向盘 B．门把手 C．某同学家里的水龙头 D．雨刮器 6．（2分）新型纯电动无人驾驶小巴车，是全球首款获得德国“红点奖”的智能驾驶汽车，配备激光雷达和多个高清摄像头，根据预设站点自动停靠，最高时速可达40公里，除了随车的一名安全员小明，一辆汽车可容纳9名乘客，下列关于新型小巴车描述正确的是（　　） A．小巴车定位系统利用电磁波传递信息 B．小巴车的高清摄像头是凹透镜 C．小巴车的速度为114m/s D．当小巴车开始行驶时，乘客受到惯性向前倾 7．（2分）下列现象中可以证明地磁场客观存在的是（　　） A．如图，两个绑着磁铁的小车他们相对的两面分别是N极和S极，他们相互吸引 B．如图，“司南之杓，投之于地，其柢指南” C．如图，通电螺线管吸引铁钉 D．如图，小白同学制作的手摇发电机 8．（2分）如图，是一张大厦的照片，关于下列说法正确的是（　　） A．照相机的镜头对光线有发散作用 B．照相机呈倒立放大的虚像 C．水中的像是光的反射造成的 D．在太阳下的大楼是光源 9．（2分）已知R1＝2Ω，R2＝3Ω，某同学分别按照图甲和图乙两种方式将电阻连接在一起，则（　　） A．图甲中R1与R2的电流比I1：I2＝2：3 B．图乙中R1与R2的电压比U1：U2＝3：2 C．图甲与图乙的总功率比P1：P2＝6：25 D．图甲与图乙的总功率比P1：P2＝25：6 10．（2分）如图，某同学将盛水的烧杯放在电子台秤上，台秤的示数如图甲所示：将一个物块投入水中，漂浮时台秤示数为375g（如图乙），物体上表面始终保持水平，用力将物块压入全部浸没在水中，此时台秤示数为425g（如图丙）；将物块继续下压，从丙到丁物块下表面受到水的压力增加了0.8N，整个过程水始终未溢出，请问说法正确的是（　　） A．木块的质量为125g B．木块的密度为0.5g/cm3 C．从图丙到图丁，瓶底水的压强逐渐增大 D．从图丙到图丁，物体上表面受到水的压力增加了0.8N 三、作图题（本题共2小题，每题2分，共4分） 11．（2分）小白同学用斜向右上的拉力拉动物体，向右做匀速直线运动，请在图中画出：（1）绳子对手的拉力F；（2）物块受到的摩擦力f。 12．（2分）画出两条光线经透镜折射后的光路。 四、填空题（本题共4小题，每空1分，共22分） 13．（3分）（1）某同学做了如下测量：如图1，物体质量为：　 　g。如图2，停表读数为：　 　s。如图3，弹簧测力计读数为：　 　N。 （2）如图甲，A、B是两个完全相同的物体，琴琴同学分别将A、B两物体拉到斜面顶端，对物体做功情况如图乙所示，请问对物体A做的有用功是 　 　J，对物体B做的额外功是 　 　J。 14．（7分）已知：电源电压为3V，小灯泡额定电压为2.5V，滑动变阻器（30Ω，1.2A） （1）请帮助亮亮根据电路图，连接实物图。（要求：滑片在最右端时，电阻最大。） （2）在闭合开关前，滑动变阻器滑片需要调到 　 　端（选填“M”或“N”）。 （3）亮亮同学检查电路连接正确，并且电路元件没有故障后，闭合开关，发现小灯泡不发光，电流表偏转角度很小，请问故障原因是：　 　，接下来亮亮同学的操作方法是：　 　。 （4）实验数据如表： 电压U/V 1 1.5 2 2.5 2.8 电流I/A 0.14 0.21 0.27 0.3 0.31 请问：正常发光时，小灯泡的电阻是：　 　Ω。 （5）由实验数据说明：小灯泡的电阻随电压的增大而 　 　。（选填：“增大”、“变小”或“不变”） （6）小白同学在电路连接正确后，闭合开关。小灯泡亮了一下之后突然就熄灭，电流表无示数电压表有示数，请在图丙中，画出电压表指针指的位置。（用带箭头的线段表示） 15．（4分）琴琴同学探究压强与受力面积的关系，得出了一个错误的结论。 （1）谁的压力大 　 　，谁的受力面积大 　 　。（选填“海绵的大”“沙坑的大”“两个相等”） （2）改进这两个实验的意见：　 　。 （3）对比甲图选择下面的 　 　对比探究压强和压力大小的关系。 16．（6分）如图所示，琴琴同学探究“水的沸腾与加热时间的关系”，水的质量为100g，实验过中温度随时间变化的关系如下表。 min 0 0.5 1 1.5 2 …… 12 ℃ 94 ？ 96 97 98 …… 98 （1）当加热0.5min时，温度计示数如图乙，读数为 　 　℃； （2）根据示数研究得出水沸腾时的温度变化特征是：水沸腾时持续吸热，温度 　 　；（选填“升高”“降低”或“不变”） （3）琴琴同学实验过程中，水沸腾时的温度小于100℃，原因是 　 　； （4）如何减少加热时间，请给琴琴同学提个建议：　 　； （5）水在1分钟内吸收的热量为 　 　J； （6）根据第（5）步进一步探究，水沸腾后继续加热了10分钟，水的质量少了4g，探究蒸发1克水吸收了多少热量？（忽略热量损失） 五、计算题（本题共2小题，17题7分，18题9分，共16分） 17．（7分）如图1是古时劳动人民亮亮同学用工具撬起木料的情景，如图二中已知其中BO：OC＝1：5，木料的体积为4m3，木块的密度为0.5×103kg/m3。 （1）求木材所受重力？ （2）如图2，在B端有一木材对绳子的力F1为1×104N，当F2为多大时，木料刚好被抬起？ （3）随着时代发展，亮亮同学发现吊车能更方便地提起重物。如图3用一吊车匀速向上提起木材，已知提升的功率为P＝10kW，那这个吊车在10s内可以将该木料提升的高度为多高？ 18．（9分）R是一个随推力F变化而变化的电阻，F与R的关系如图甲所示。现有如图乙、丙的两个电路，R0为定值电阻，阻值为20Ω，电源电压恒为6V，电流表量程为0～0.6A。 （1）当小白同学推力为0时，求电阻R的阻值。 （2）用300N的力推电阻，求R0的电功率（图乙）。 （3）图丙中当干路电流不超过电流表量程时，小白同学推力F的最大值。 六、综合题（本题共1小题，每空1分，共8分） 19．（8分）阅读下列文字，回答下列问题：↩ ↩ （1）船闸的工作原理是 　 　，图乙中船相对于大坝是 　 　（填运动或静止）。 （2）图丙中定滑轮的作用是 　 　。 （3）琴琴同学在大坝上看到水面上波光粼粼，是因为水面部分区域发生了 　 　反射，一艘重2000吨的轮船驶入河中，受到的浮力为 　 　。 （4）图丙的电梯：船上升速度为18m/min，则重物下降速度为 　 　m/s，若船与江水总重为1.5万吨，则电梯功率为 　 　。 （5）如图丁所示，已知：电梯中4个发电机的电能与机械能的转换比为10：6，已知电源电压恒定为U，求t1时通过每个发电机的电流为 　 　。 2023年广东省深圳市中考物理试卷 参考答案与试题解析 一、单项选择题（本题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项是符合题意的） 1．（2分）小明同学握笔如图所示。下列关于铅笔的描述正确的是（　　） A．铅笔的长度约50cm B．铅笔的质量约为50g C．静止在桌面上的铅笔受平衡力 D．写字时铅笔和纸间的摩擦力是滚动摩擦力 【解答】解： A、铅笔的长度约17cm，故A错误； B、铅笔的质量约为5g，故B错误； C、静止在桌面上的铅笔处于平衡状态，受平衡力的作用，故C正确； D、写字时铅笔和纸间发生了相对滑动，该摩擦力是滑动摩擦力，故D错误。 故选：C。 2．（2分）下列说法正确的是（　　） A．在学校内禁止鸣笛，这是在声音的传播过程中减弱噪音 B．响铃声音太大音调高 C．校内广播属于声音传播信息 D．同学们“唰唰”写字的声音是次声波 【解答】解： A、在学校内禁止鸣笛，这是在声音的声源处减弱噪音，故A错误； B、响铃声音太大指的是响度大，故B错误； C、校内广播属于利用声音来传播信息，故C正确； D、同学们“唰唰”写字的声音能被听到，不是次声波，故D错误。 故选：C。 3．（2分）下列符合安全用电常识的是（　　） A．用专用充电桩给电动车充电 B．亮亮同学更换灯泡无需关闭开关 C．电器起火可以用水灭火 D．导线绝缘层破损只要不触碰就可以继续使用 【解答】解：A、生活中应该用专用充电桩给电动车充电，故A符合安全用电； B、更换灯泡需关闭开关，保证用电器不带电，因而亮亮的做法不符合安全用电； C、生活用水是导体，电器起火可以用水灭火，有可能发生触电事故，故C不符合安全用电； D、使用导线绝缘皮破损的插线板，易发生触电事故，故B不符合安全用电。 故选：A。 4．（2分）端午节煮粽子是中华文化的传统习俗，下列说法正确的是（　　） A．燃料燃烧为内能转化为化学能 B．打开锅盖上面的白雾是水蒸气 C．加热粽子是利用做功增加内能 D．闻到粽子的香味是因为扩散现象 【解答】解：A、燃料燃烧放热的过程是把化学能转化为内能的过程，故A错误； B、水沸腾时会产生大量的水蒸气，白雾是水蒸气遇到较冷的锅盖液化成的小水珠，故B错误； C、加热粽子是利用热传递增加内能，故C错误； D、闻到粽子的香味是因为扩散现象，故D正确。 故选：D。 5．（2分）下列属于费力杠杆的是（　　） A．汽车方向盘 B．门把手 C．某同学家里的水龙头 D．雨刮器 【解答】解：A、汽车方向盘属于轮轴，是变形的杠杆，因动力作用于轮上，阻力作用于轴上，所以动力臂大于阻力臂，属于省力杠杆，故A不符合要求； B、门把手属于轮轴，是变形的杠杆，因动力作用于轮上，阻力作用于轴上，所以动力臂大于阻力臂，属于省力杠杆，故B不符合要求； C、水龙头属于轮轴，是变形的杠杆，因动力作用于轮上，阻力作用于轴上，所以动力臂大于阻力臂，属于省力杠杆，故C不符合要求； D、雨刮器的动力作用于转轴附近，阻力作用于雨刮与玻璃的接触处，动力臂小于阻力臂，属于费力杠杆，故D符合要求。 故选：D。 6．（2分）新型纯电动无人驾驶小巴车，是全球首款获得德国“红点奖”的智能驾驶汽车，配备激光雷达和多个高清摄像头，根据预设站点自动停靠，最高时速可达40公里，除了随车的一名安全员小明，一辆汽车可容纳9名乘客，下列关于新型小巴车描述正确的是（　　） A．小巴车定位系统利用电磁波传递信息 B．小巴车的高清摄像头是凹透镜 C．小巴车的速度为114m/s D．当小巴车开始行驶时，乘客受到惯性向前倾 【解答】解：A、电磁波能传递信息，小巴车定位系统利用电磁波传递信息的，故A正确； B、小巴车的高清摄像头是一个凸透镜，成倒立、缩小的实像，故B错误； C、小巴车的最高时速可达40公里，则v＝40km/h=403.6m/s≈11.1m/s，故C错误； D、当小巴车开始行驶时，小巴车向前运动，而乘客由于具有惯性，仍然要保持原来的运动状态不变，所以乘客会向后倒，故D错误。 故选：A。 7．（2分）下列现象中可以证明地磁场客观存在的是（　　） A．如图，两个绑着磁铁的小车他们相对的两面分别是N极和S极，他们相互吸引 B．如图，“司南之杓，投之于地，其柢指南” C．如图，通电螺线管吸引铁钉 D．如图，小白同学制作的手摇发电机 【解答】解：A、两个绑着磁铁的小车他们相对的两面分别是N极和S极，他们相互吸引，是根据磁极间的相互作用规律，故A不符合题意； B、“司南之杓，投之于地，其柢指南”是由于受到地磁场的作用，故B符合题意； C、通电螺线管吸引铁钉，说明通电导体的周围存在磁场，将铁钉吸引住，故C不符合题意； D、小白同学制作的手摇发电机是利用电磁感应来工作的，故D不符合题意。 故选：B。 8．（2分）如图，是一张大厦的照片，关于下列说法正确的是（　　） A．照相机的镜头对光线有发散作用 B．照相机呈倒立放大的虚像 C．水中的像是光的反射造成的 D．在太阳下的大楼是光源 【解答】解：A、照相机的镜头相当于凸透镜，对光线有会聚作用，故A错误； B、照相机是利用凸透镜成倒立、缩小实像的原理制成的，故B错误； C、水中大厦的倒影属于平面镜成像，是光的反射现象，故C正确； D、大楼无法自行发光，不属于光源，故D错误。 故选：C。 9．（2分）已知R1＝2Ω，R2＝3Ω，某同学分别按照图甲和图乙两种方式将电阻连接在一起，则（　　） A．图甲中R1与R2的电流比I1：I2＝2：3 B．图乙中R1与R2的电压比U1：U2＝3：2 C．图甲与图乙的总功率比P1：P2＝6：25 D．图甲与图乙的总功率比P1：P2＝25：6 【解答】解： A、图甲中R1与R2串联，根据串联电路的电流规律可知，I1：I2＝1：1，故A错误； B、图甲中R1与R2并联，根据并联电路的电压规律可知，U1：U2＝1：1，故B错误； CD、图甲中的总电阻为：R＝R1+R2＝2Ω+3Ω＝5Ω；图乙中的总电阻为：R'=R1R2R1+R2=2Ω×3Ω2Ω+3Ω=1.2Ω； 根据P=U2R可知，图甲与图乙的总功率比P1：P2=U2R：U2R′=R′R=1.25=6：25，故C正确、D错误。 故选：C。 10．（2分）如图，某同学将盛水的烧杯放在电子台秤上，台秤的示数如图甲所示：将一个物块投入水中，漂浮时台秤示数为375g（如图乙），物体上表面始终保持水平，用力将物块压入全部浸没在水中，此时台秤示数为425g（如图丙）；将物块继续下压，从丙到丁物块下表面受到水的压力增加了0.8N，整个过程水始终未溢出，请问说法正确的是（　　） A．木块的质量为125g B．木块的密度为0.5g/cm3 C．从图丙到图丁，瓶底水的压强逐渐增大 D．从图丙到图丁，物体上表面受到水的压力增加了0.8N 【解答】解：AB、将一个物块投入水中，漂浮时台秤示数为375g（如图乙），则木块的质量为m木＝m排＝375g﹣300g＝75g，故A错误； 由甲、丙可知，木块排开水的质量为m排'＝425g﹣300g＝125g，根据密度公式可知， V木＝V排=m排′ρ水=125g1.0g/cm3=125cm3， 则木块的密度为： ρ木=m木V木=75g125cm3=0.6g/cm3，故B错误； C、从图丙到图丁，木块完全浸没在水中，V排不变，水的深度不变，根据p＝ρgh可知，瓶底水的压强不变，故C错误； D、从图丙到图丁过程中，木块完全浸没在水中，V排不变，根据阿基米德原理可知，浮力不变，物块下表面受到水的压力增加了0.8N，根据浮力产生的原因可知，物体上表面受到水的压力应增加0.8N，故D正确。 故选：D。 三、作图题（本题共2小题，每题2分，共4分） 11．（2分）小白同学用斜向右上的拉力拉动物体，向右做匀速直线运动，请在图中画出：（1）绳子对手的拉力F；（2）物块受到的摩擦力f。 【解答】解：（1）绳子对手的拉力方向延绳子斜向下，作用点在手上，由此画出对手的拉力示意图，如图所示； （2）物块沿水平面向右做直线运动，则地面阻碍物块的运动，所以受到向左的摩擦力f，作用点在物块的重心上，如图所示： 12．（2分）画出两条光线经透镜折射后的光路。 【解答】解：平行于主光轴的光线经凸透镜折射后，折射光线通过焦点；过光心的光线经凸透镜折射后，其传播方向不变；如图所示： 四、填空题（本题共4小题，每空1分，共22分） 13．（3分）（1）某同学做了如下测量：如图1，物体质量为：　100.6　g。如图2，停表读数为：　100.8　s。如图3，弹簧测力计读数为：　2.6　N。 （2）如图甲，A、B是两个完全相同的物体，琴琴同学分别将A、B两物体拉到斜面顶端，对物体做功情况如图乙所示，请问对物体A做的有用功是 　2　J，对物体B做的额外功是 　0.5　J。 【解答】解：（1）由图1可知，砝码质量为100g，标尺的分度值为0.2g，游码的示数为0.6g，所以物体质量为100g+0.6g＝100.6g； 由图2可知，在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为1min＝60s； 在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在40.8s处，所以秒针指示的时间为40.8s，则秒表的读数为60s+40.8s＝100.8s； 在弹簧测力计的刻度板上，0.5N之间有5个小格，所以1个小格代表0.1N，也就是其分度值为0.1N，弹簧测力计的示数为2.6N； （2）有用功与额外功的和叫总功。由乙图知，WA有用＝WA总﹣WA额＝3J﹣1J＝2J， 如图甲，A、B是两个完全相同的物体，琴琴同学分别将A、B两物体拉到斜面顶端，做的有用功相等，即WA有用＝WB有用＝2J， 对物体B做的额外功是：WB额＝WB总﹣WB有用＝2.5J﹣2J＝0.5J。 故答案为：（1）100.6；100.8；2.6；（2）2；0.5。 14．（7分）已知：电源电压为3V，小灯泡额定电压为2.5V，滑动变阻器（30Ω，1.2A） （1）请帮助亮亮根据电路图，连接实物图。（要求：滑片在最右端时，电阻最大。） （2）在闭合开关前，滑动变阻器滑片需要调到 　N　端（选填“M”或“N”）。 （3）亮亮同学检查电路连接正确，并且电路元件没有故障后，闭合开关，发现小灯泡不发光，电流表偏转角度很小，请问故障原因是：　滑动变阻器接入电路的电阻太大　，接下来亮亮同学的操作方法是：　调节滑动变阻器的滑片，观察小灯泡能否发光　。 （4）实验数据如表： 电压U/V 1 1.5 2 2.5 2.8 电流I/A 0.14 0.21 0.27 0.3 0.31 请问：正常发光时，小灯泡的电阻是：　8.3　Ω。 （5）由实验数据说明：小灯泡的电阻随电压的增大而 　增大　。（选填：“增大”、“变小”或“不变”） （6）小白同学在电路连接正确后，闭合开关。小灯泡亮了一下之后突然就熄灭，电流表无示数电压表有示数，请在图丙中，画出电压表指针指的位置。（用带箭头的线段表示） 【解答】解：（1）根据电路图连接实物电路图，滑动变阻器滑片向左滑动阻值变小，滑动变阻器左下接线柱连入电路，电路图如下图所示： （2）为保护电路，由电路图可知，闭合开关前滑片应置于最右端即N端； （3）检查电路连接正确，并且电路元件没有故障后，闭合开关，发现小灯泡不发光，电流表偏转角度很小，说明滑动变阻器接入电路的电阻太大，电路中的电流太小，灯泡的实际功率太小，不足以使灯泡发光； 接下来亮亮应调节滑动变阻器的滑片，观察小灯泡能否发光； （4）小于灯泡的额定电压2.5V，由表格数据知电流为0.3A， 小灯泡正常工作时的电阻为：R=UI=2.5V0.3A≈8.3Ω； （5）由表中数据知，通过灯泡的电流随电压的增大而增大，但电压增加量相同时，电流的变化量越来越小，由R=UI可知，小灯泡灯丝电阻随电压的增大而增大； （6）灯泡熄灭，电流表无示数，则说明电路中发生断路，电压表有示数，则说明与电压表并联的灯泡断路，使得电压表串联入电路，电压表的示数等于电源电压（两节干电池）3V，电压表量程选择0～3V，故指针指的位置如下图所示： 。 故答案为：（1）见解答图；（2）N；（3）滑动变阻器接入电路的电阻太大；调节滑动变阻器的滑片，观察小灯泡能否发光；（4）8.3；（5）增大；（6）见解答图。 15．（4分）琴琴同学探究压强与受力面积的关系，得出了一个错误的结论。 （1）谁的压力大 　两个相等　，谁的受力面积大 　海绵的大　。（选填“海绵的大”“沙坑的大”“两个相等”） （2）改进这两个实验的意见：　选择海绵（或沙坑）做实验　。 （3）对比甲图选择下面的 　A　对比探究压强和压力大小的关系。 【解答】解：（1）本实验中，物体对海绵或沙子的压力大小等于物体的重力大小，压力大小相等； 受力面积即两物体的实际接触面积，故受力面积海绵的大； （2）探究压强与受力面积的关系，要控制压力相同，只改变受力面积大小，甲、乙实验中，被压物质材料不同，故改进这两个实验的意见：选择海绵（或沙坑）做实验； （3）探究压强和压力大小的关系，要控制受力面积相同，只改变压力大小，且受压面材料相同，故对比甲图选择下面的A对比。 故答案为：（1）两个相等；海绵的大；（2）选择海绵（或沙坑）做实验；（3）A。 16．（6分）如图所示，琴琴同学探究“水的沸腾与加热时间的关系”，水的质量为100g，实验过中温度随时间变化的关系如下表。 min 0 0.5 1 1.5 2 …… 12 ℃ 94 ？ 96 97 98 …… 98 （1）当加热0.5min时，温度计示数如图乙，读数为 　95　℃； （2）根据示数研究得出水沸腾时的温度变化特征是：水沸腾时持续吸热，温度 　不变　；（选填“升高”“降低”或“不变”） （3）琴琴同学实验过程中，水沸腾时的温度小于100℃，原因是 　当时大气压低于1标准大气压　； （4）如何减少加热时间，请给琴琴同学提个建议：　减少水的质量　； （5）水在1分钟内吸收的热量为 　8.4×10²　J； （6）根据第（5）步进一步探究，水沸腾后继续加热了10分钟，水的质量少了4g，探究蒸发1克水吸收了多少热量？（忽略热量损失） 【解答】解：（1）由图乙知，温度计的分度值位1℃，指在0刻度以上，此时的水温为95℃； （2）由表格数据可知，此时水沸点为98℃，水在沸腾过程中，持续吸热，温度不变； （3）在标准大气压下水的沸点是100℃，液体的沸点跟气压有关，气压越小，沸点越低，沸点是98℃，即当时大气压低于1标准大气压； （4）要减少实验时间，可以减少水的质量、给烧杯盖上盖子，提高水的初始温度等； （5）由表格数据可知：水的初温是94℃，加热1分钟后水的末温是96℃， 则水吸收的热量：Q吸＝c水m水（t水﹣t0）＝4.2×103J/（kg•℃）×0.1kg×（96℃﹣94℃）＝8.4×102J； （6）由（5）可知水在1分钟内吸收的热量为8.4×102J，故水沸腾后继续加热了10分钟吸收的热量为10×8.4×102J＝8.4×103J， 忽略热量损失，水的质量少了4g，蒸发1克水吸收热量Q=8.4×103J4=2.1×103J。 故答案为：（1）95；（2）不变；（3）当时大气压低于1标准大气压；（4）减少水的质量；（5）8.4×102；（6）蒸发1克水吸收热量2.1×103J。 五、计算题（本题共2小题，17题7分，18题9分，共16分） 17．（7分）如图1是古时劳动人民亮亮同学用工具撬起木料的情景，如图二中已知其中BO：OC＝1：5，木料的体积为4m3，木块的密度为0.5×103kg/m3。 （1）求木材所受重力？ （2）如图2，在B端有一木材对绳子的力F1为1×104N，当F2为多大时，木料刚好被抬起？ （3）随着时代发展，亮亮同学发现吊车能更方便地提起重物。如图3用一吊车匀速向上提起木材，已知提升的功率为P＝10kW，那这个吊车在10s内可以将该木料提升的高度为多高？ 【解答】解：（1）木材所受重力： G＝mg＝ρVg＝0.5×103kg/m3×4m3×10N/kg＝2×104N； （2）由杠杆平衡条件可得：F1×OB＝F2×OC， 则F2=F1×OBOC=1×104N×15=2×103N； （3）由P=Wt可得，这个吊车在10s内做的功： W＝Pt＝10×103W×10s＝1×105J， 由W＝Gh可得，提升的高度： h=WG=1×105J2×104N=5m。 答：（1）木材所受重力为2×104N； （2）当F2为2×103N时，木料刚好被抬起； （3）这个吊车在10s内可以将该木料提升的高度为5m。 18．（9分）R是一个随推力F变化而变化的电阻，F与R的关系如图甲所示。现有如图乙、丙的两个电路，R0为定值电阻，阻值为20Ω，电源电压恒为6V，电流表量程为0～0.6A。 （1）当小白同学推力为0时，求电阻R的阻值。 （2）用300N的力推电阻，求R0的电功率（图乙）。 （3）图丙中当干路电流不超过电流表量程时，小白同学推力F的最大值。 【解答】解：（1）由甲图可知，当F＝0时，电阻R＝40Ω； （2）图乙中，R和R0串联，已知F＝300N，由甲图可知电阻R＝10Ω，串联电路的电流I=U总R总=6V20Ω+10Ω=0.2A；R0的功率P＝I2R0＝（0.2A）2×20Ω＝0.8W； （3）图丙中，R和R0并联，通过R0的电流I=UR0=6V20Ω=0.3A；由于电流表的量程为0～0.6A，干路电流最大为Imax＝0.6A；根据并联电路电流的特点，通过R的电流I＝0.6A﹣0.3A＝0.3A，则电阻R的阻值R=UI=6V0.3A=20Ω，由图甲可知推力F＝200N。 答：（1）当小白同学推力为0时，电阻R的阻值为40Ω； （2）用300N的力推电阻，R0的电功率为0.8W； （3）图丙中当干路电流不超过电流表量程时，小白同学推力F的最大值为200N。 六、综合题（本题共1小题，每空1分，共8分） 19．（8分）阅读下列文字，回答下列问题：↩ ↩ （1）船闸的工作原理是 　连通器原理　，图乙中船相对于大坝是 　运动　（填运动或静止）。 （2）图丙中定滑轮的作用是 　改变力的方向　。 （3）琴琴同学在大坝上看到水面上波光粼粼，是因为水面部分区域发生了 　镜面　反射，一艘重2000吨的轮船驶入河中，受到的浮力为 　2×107N　。 （4）图丙的电梯：船上升速度为18m/min，则重物下降速度为 　0.3　m/s，若船与江水总重为1.5万吨，则电梯功率为 　4.5×107W　。 （5）如图丁所示，已知：电梯中4个发电机的电能与机械能的转换比为10：6，已知电源电压恒定为U，求t1时通过每个发电机的电流为 　1.875×107WU　。 【解答】解：（1）船闸在工作时，闸室与上游和下游分别构成连通器，因此是利用连通器原理工作的； 图乙中阀门A处于打开状态，闸室水位上升，船相对于大坝位置发生了变化，是运动的； （2）图丙中定滑轮的作用是改变力的方向； （3）波光粼粼是由于水面不平静，平行光照射到水面后反射光线平行造成的看到白色亮点，所以波光粼粼是因为水面部分区域发生了镜面反射； 由题意知：轮船的总质量m＝2000t＝2×106kg，重力G＝mg＝2×106kg×10N/kg＝2×107N， 轮船驶入河中，漂浮在水上，受到的浮力F浮＝G＝2×107N； （4）船上升速度v＝18m/min=18m1min=18m60s=0.3m/s，由于定滑轮可改变力的方向，不能省力和省距离，故重物下降速度和船上升速度相等，速度为0.3m/s； 电梯功率P=Wt=Ght=Gv＝mgv＝1.5×104×103kg×10N/kg×0.3m/s＝4.5×107W； （5）由（4）得电梯的机械能功率P＝4.5×107W，每个发电机的功率为P1，由电梯中4个发电机的电能与机械能的转换比为10：6可得： 4P1t1：Pt1＝10：6， 得：P1=512P=512×4.5×107W＝1.875×107W， 根据电功率P＝UI可知： t1时通过每个发电机的电流I=P1U=1.875×107WU。 故答案为：（1）连通器原理；运动；（2）改变力的方向；（3）镜面；2×107；（4）0.3；4.5×107W；（5）1.875×107WU。 声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/4 8:30:40；用户：wlzkzbdhj；邮箱：wlzkzbdhj@；学号：7932001 第25页（共25页）
