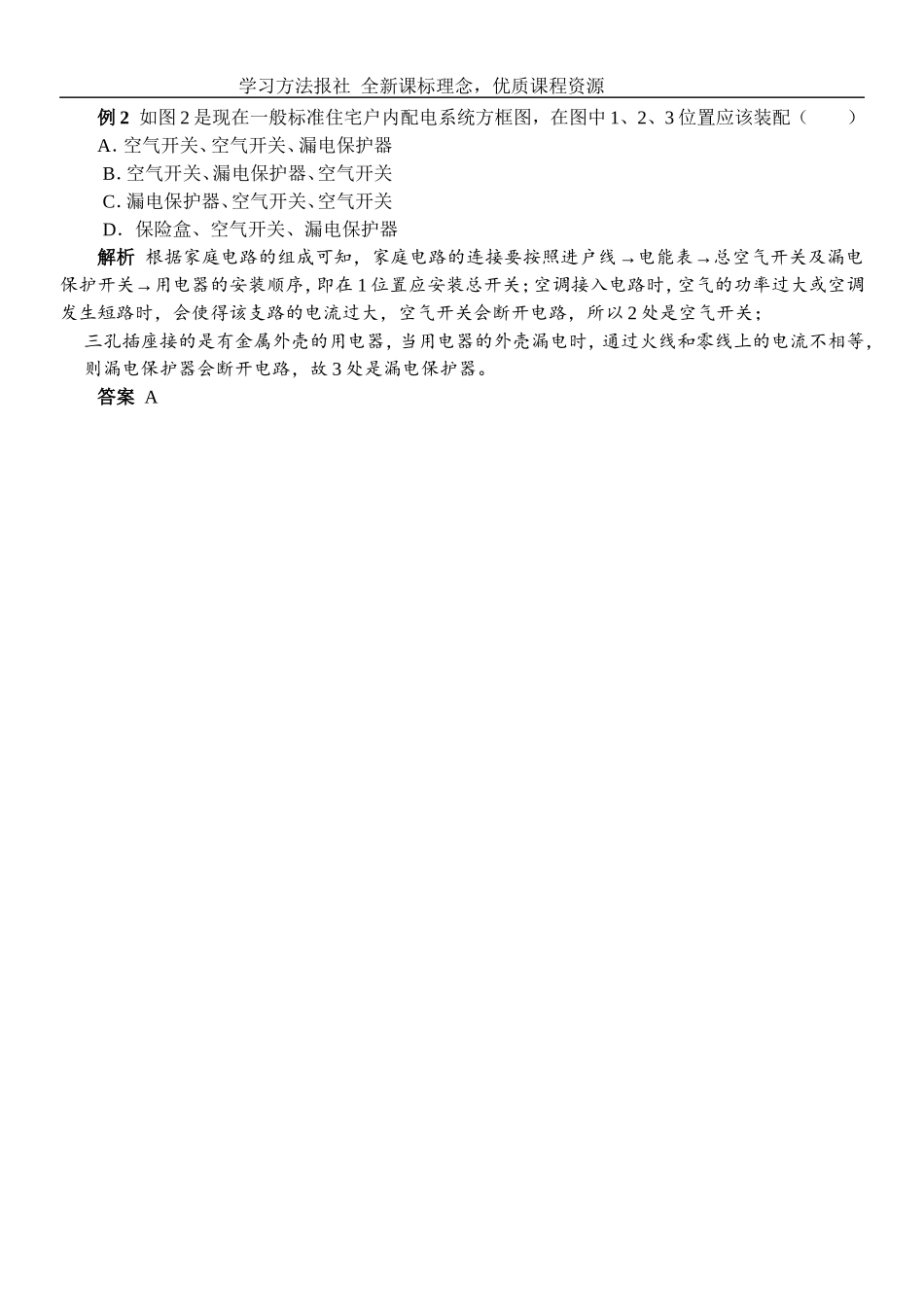

学习方法报社 全新课标理念，优质课程资源 《家庭电路》精讲精析 江苏 兰凡跃 一、家庭电路的组成 1.家庭电路是最常见、最基本的实用电路，家庭电路由两根进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。家庭电路的两条输电线零线和火线可以用试电笔辨别。 2.家庭电路各组成部分安装要点： （1）电能表、总开关和保险装置顺序不能颠倒。电能表安装在总开关之前，用来测量所有用电器消耗的电能；总开关要安装在保险装置之前，目的是在检修电路或更换保险丝时断开电路，保证安全。 （2）各插座和灯泡等是并联的，而控制各用电器的开关与该支路的用电器是串联的，且控制各用电器的开关一定要接在火线和用电器之间。 （3）螺口灯泡的螺旋套只准接在零线上，尾部金属块则接火线。 （4）保险装置要串联在火线上。 （5）两孔插座的接线要遵循“左零右火”，三孔插座的接线要遵循“左零右火上接地”。 例1 （2022•常德）如图1所示为家庭电路的简化电路图，若该电路中各处的连接都是正确 的，则关于该家庭电路下列说法中正确的是（　　） A．电能表是测量家庭电路中用电器总功率的仪表 B．a线是零线，b线是火线 C．开关是串联在火线与灯泡L之间的 D．电视机与电风扇是串联在电路的 解析 电能表是测量家庭电路中用电器消耗电能的仪表，故A错误；为了用电的安全，灯泡的开关要控制火线，所以a为火线，b为零线，故B错误；家庭电路中控制灯泡的开关应该接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故C正确；电视机与电风扇接入电路时，互不影响，是并联关系，故D错误。 答案 C 二、家庭电路的保护装置 1.空气开关：当家庭电路中的电流过大时，空气开关会自动“跳闸”，切断电路，对电路起保护作用。 2.漏电保护器：若某一用电器外壳漏电，站在地面上的人不小心接触到火线或带电的金属外壳时，部分电流通过人体流入大地，这时通过漏电保护器中火线和零线中的电流不相等，漏电保护器就会自动切断电路，保障人身的安全。 例2 如图2是现在一般标准住宅户内配电系统方框图，在图中1、2、3位置应该装配（　　） A．空气开关、空气开关、漏电保护器 B．空气开关、漏电保护器、空气开关 C．漏电保护器、空气开关、空气开关 D．保险盒、空气开关、漏电保护器 解析 根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序，即在1位置应安装总开关；空调接入电路时，空气的功率过大或空调发生短路时，会使得该支路的电流过大，空气开关会断开电路，所以2处是空气开关； 三孔插座接的是有金属外壳的用电器，当用电器的外壳漏电时，通过火线和零线上的电流不相等，则漏电保护器会断开电路，故3处是漏电保护器。 答案 A
