2023年辽宁省丹东市中考物理试卷.docx

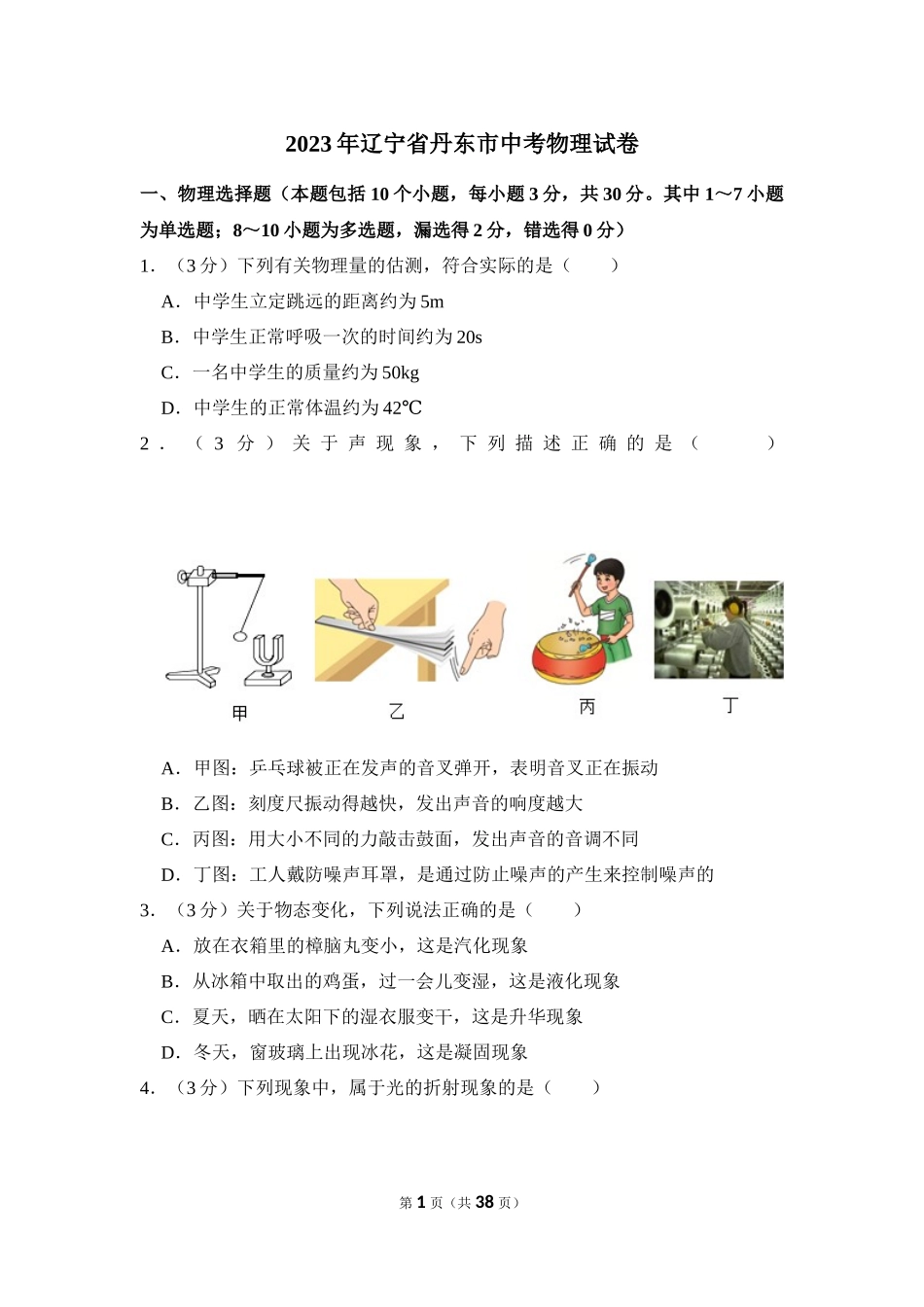

2023年辽宁省丹东市中考物理试卷 一、物理选择题（本题包括10个小题，每小题3分，共30分。其中1～7小题为单选题；8～10小题为多选题，漏选得2分，错选得0分） 1．（3分）下列有关物理量的估测，符合实际的是（　　） A．中学生立定跳远的距离约为5m B．中学生正常呼吸一次的时间约为20s C．一名中学生的质量约为50kg D．中学生的正常体温约为42℃ 2．（3分）关于声现象，下列描述正确的是（　　） A．甲图：乒乓球被正在发声的音叉弹开，表明音叉正在振动 B．乙图：刻度尺振动得越快，发出声音的响度越大 C．丙图：用大小不同的力敲击鼓面，发出声音的音调不同 D．丁图：工人戴防噪声耳罩，是通过防止噪声的产生来控制噪声的 3．（3分）关于物态变化，下列说法正确的是（　　） A．放在衣箱里的樟脑丸变小，这是汽化现象 B．从冰箱中取出的鸡蛋，过一会儿变湿，这是液化现象 C．夏天，晒在太阳下的湿衣服变干，这是升华现象 D．冬天，窗玻璃上出现冰花，这是凝固现象 4．（3分）下列现象中，属于光的折射现象的是（　　） A．日晷上的影子 B．“弯折”的筷子 C．屏上的皮影 D．水中的倒影 5．（3分）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（　　） A．电压表示数变小 B．电压表示数变大 C．电流表A1示数变小 D．电流表A2示数变小 6．（3分）将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图所示。下列说法正确的是（　　） A．电流从导线的A端流入螺线管 B．通电螺线管的左端为N极 C．通电螺线管周围真实存在磁感线 D．改变导线中电流方向，通电螺线管磁性强弱会改变 7．（3分）如图所示，小潘用动滑轮将重为8N的物体匀速提升，绳子自由端移动的速度为0.2m/s，动滑轮的重力为2N，忽略绳重和摩擦。下列说法正确的是（　　） A．经过5s，物体被提升1m B．经过5s，小潘做的有用功为5J C．小潘对绳子的拉力F大小为4N D．此过程中该动滑轮的机械效率为80% （多选）8．（3分）如图所示，北京时间2023年5月30日，搭载神舟十六号载人飞船的长征二号F遥十六运载火箭在酒泉卫星发射中心成功发射。下列说法正确的是（　　） A．火箭加速升空的过程中，以地面为参照物，飞船是运动的 B．向下喷出的气体推动火箭上升，说明物体间力的作用是相互的 C．火箭使用的氢燃料燃烧时将内能转化为化学能 D．火箭加速升空的过程中，飞船的动能增大，重力势能增大 （多选）9．（3分）如图所示，两个完全相同的容器分别盛有甲、乙两种液体，将两个体积相等的实心物体A、B分别放入甲、乙两种液体中，静止后，物体A悬浮，物体B漂浮，两容器中液面相平。下列说法正确的是（　　） A．若物体A、B密度相等，则物体A、B受到的浮力相等 B．若物体A、B密度相等，则两容器对桌面的压强相等 C．若甲、乙液体密度相等，则物体A的重力大于物体B的重力 D．若甲、乙液体密度相等，则物体A受到的浮力大于物体B受到的浮力 （多选）10．（3分）如图甲所示，电源电压保持不变，R1＝10Ω。闭合开关S，将滑动变阻器R2的滑片P从b端移动到a端的过程中，电流表示数随滑动变阻器R2连入电路的阻值的变化关系如图乙所示。下列说法正确的是（　　） A．电源电压为8V B．R1的最小电功率为1.6W C．滑动变阻器R2的最大阻值为30Ω D．当滑片P位于中点时，R1与R2的电功率之比为2：3 三、填空题（本题包括10个小题，每空1分，共22分） 11．（2分）上课铃声响起后，同学们走进教室开始上课。这是利用了声可以传递 　 　，铃声是通过 　 　传入同学们耳朵的。 12．（2分）用丝绸摩擦玻璃棒，玻璃棒因失去电子而带 　 　电。通常情况下，玻璃是 　 　（选填“导体”或“绝缘体”）。 13．（3分）如图所示是篮球运动员比赛时的情景。运动员把飞来的篮球接住，说明力可以改变物体的 　 　；运动员再将篮球投出，篮球离开手后，继续向上运动，是因为篮球具有 　 　；篮球离开手后，手对篮球 　 　（选填“做功”或“不做功”）。 14．（2分）如图所示，白色纸板竖直立在水平放置的平面镜上，入射光线与平面镜的夹角为50度，则反射角大小为 　 　度；若将ON右侧纸板F沿ON向后转动，则纸板F上 　 　（选填“能”或“不能”）显示出反射光线。 15．（2分）如图所示是我国航天员在中国空间站锻炼身体的画面。此画面信息是通过 　 　（选填“电磁波”或“超声波”）传回地面指挥中心的。五星红旗被航天员带到空间站，它的质量 　 　（选填“变大”“变小”或“不变”）。 16．（2分）如图所示是四冲程汽油机其中一个冲程的示意图，这是 　 　冲程。到加油站给汽车加油时，能闻到汽油味儿，这是 　 　现象。 17．（2分）用吸管喝酸奶，吸管有一端很尖，更容易将吸管插入包装盒中，这是通过减小 　 　来增大压强的。用吸管把酸奶“吸”入口中，这是利用了 　 　的作用。 18．（3分）我国新能源轻轨列车出口阿根廷，轻轨列车利用太阳能光伏发电将太阳能转化为电能存储在电池中，为列车驱动提供动力，最高运行速度可达60km/h。轻轨列车以最高速度行驶0.1h通过的路程是 　 　km。太阳能属于 　 　（选填“可再生”或“不可再生”）能源，来源于太阳内部发生的 　 　（选填“核裂变”或“核聚变”）。 19．（2分）如图所示，我国第一艘航空母舰“辽宁舰”在海上破浪前行。舰体距海面2m深处受到海水的压强为 　 　Pa。海上航行时，为了安全起见，两只舰艇不能近距离高速并排行驶，是由于两舰艇间水的流速越大，压强越 　 　。（海水密度ρ海水＝1.03×103kg/m3） 20．（2分）小潘家的电能表上标着“3000revs/（kW•h）”。他将家里台式电脑单独接入电路，工作3min，电能表转盘转了30转，台式电脑消耗的电能为 　 　J，电功率为 　 　W。 四、作图题（本题包括3个小题，每小题3分，共9分） 21．（3分）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。 22．（3分）如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。 23．（3分）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。 五、计算题（本题包括3个小题，第24小题6分，第25小题6分，第26小题8分，共20分。要求写出必要的文字说明、公式、计算过程、数值和单位） 24．（6分）某小汽车的质量为1500kg，轮胎与水平地面总接触面积为0.05m2。小汽车在平直的公路上匀速行驶6.9km，消耗汽油0.5kg，已知小汽车匀速直线行驶时受到的阻力为1000N。（汽油的热值q＝4.6×107J/kg）求： （1）该小汽车在水平地面上静止时对地面的压强； （2）在此过程中该小汽车牵引力所做的功； （3）该小汽车发动机的效率。 25．（6分）如图所示是某品牌电热锅的简化电路，R1、R2均为发热电阻。电热锅工作时，通过开关S1和S2实现低温、中温和高温的挡位控制。已知低温挡电阻R1＝110Ω，中温挡功率为880W。求： （1）电热锅低温挡工作时的电功率； （2）电热锅中温挡工作时的电流； （3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，水的比热容c＝4.2×103J/（kg•℃）] 26．（8分）如图所示，电源电压保持不变，小灯泡L标有“6V，3W”字样，定值电阻R1阻值为20Ω，滑动变阻器R2最大阻值为18Ω。（不考虑温度对灯丝电阻的影响）求： （1）小灯泡L的电阻； （2）当开关S、S1都闭合，滑动变阻器R2的滑片P移到a端时，小灯泡L恰好正常发光，求电流表的示数； （3）当开关S1断开，S闭合，滑动变阻器R2的滑片P移到b端时，小灯泡L的电功率。 六、综合题（本题包括6个小题，第27小题6分，第28小题7分，第29小题7分，第30小题7分，第31小题6分，第32小题6分，共39分） 27．（6分）在“探究水沸腾时温度变化的特点”的实验中： （1）在组装器材时，出现如图甲所示的情形，其中存在的错误是 　 　，此时应对 　 　（选填“A”或“B”）处进行调整。 （2）器材调整好后，用酒精灯给烧杯中的水加热，某一时刻温度计的示数如图乙所示，此时水的温度为 　 　℃。 （3）继续加热，当水温达到90℃时，每隔0.5min记录一次温度，根据记录的数据绘制了如图丙所示的图象。由图象可知此次实验中水的沸点是 　 　℃，由此可知当地当时的大气压 　 　（选填“高于”“低于”或“等于”）标准大气压。 （4）为探究水沸腾的过程中是否需要吸热，应 　 　，观察水是否继续沸腾。 28．（7分）小潘同学选用焦距为15cm的凸透镜，做“探究凸透镜的成像规律”的实验。 （1）实验在 　 　（选填“较暗”或“较亮”）的环境中进行，现象更明显。 （2）小潘将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者的中心大致在同一高度，这样做的目的是使像呈现在 　 　。 （3）小潘将蜡烛放在10cm刻度线处，移动光屏到如图所示位置，光屏上恰好呈现一清晰的像，该像的性质是倒立、　 　（选填“放大”“缩小”或“等大”）的实像。 （4）保持凸透镜位置不变，小潘将蜡烛移动到25cm刻度线处，若想在光屏上得到清晰的像，应把光屏向 　 　移动（选填“左”或“右”），像将 　 　（选填“变大”“变小”或“不变”）。 （5）保持凸透镜位置不变，小潘将蜡烛移动到40cm刻度线处，无论怎样移动光屏，在光屏上都找不到清晰的像，当小潘的眼睛在凸透镜的右侧，透过凸透镜观察到烛焰 　 　、放大的像（选填“正立”或“倒立”），生活中的 　 　就是利用这样的成像原理工作的（选填“照相机”“投影仪”或“放大镜”）。 29．（7分）小潘和小明想知道鸭绿江水的密度。 （1）小潘利用天平和量筒进行了如下实验： ①将天平放在 　 　桌面上，游码移到标尺左端零刻度线处，此时指针位置如图甲所示，向 　 　调节平衡螺母，直到天平平衡； ②向烧杯中倒入适量鸭绿江水，将装有江水的烧杯放在已调平的天平左盘，向右盘中加减砝码并调节游码，天平再次平衡后，右盘中砝码和游码在标尺上的位置如图乙所示，则江水和烧杯的总质量为 　 　g； ③将烧杯中的江水倒入量筒中一部分，如图丙所示，则量筒中江水的体积为 　 　cm3； ④用天平测出剩余江水和烧杯的总质量为53.2g，则所测江水的密度为 　 　kg/m3； ⑤在把烧杯中的江水倒入量筒中时，如果有几滴江水滴到桌面上，会导致所测江水密度值 　 　（选填“偏大”或“偏小”）。 （2）在没有天平的条件下，小明使用不吸水的木块（已知木块的密度为ρ木）、细钢针和量筒，进行了如图丁所示的实验： ①向量筒中倒入适量的江水，体积记为V1； ②将木块轻轻放入量筒中，当木块静止时，液面对应的体积记为V2； ③用细钢针将木块压入江水中，使其浸没，静止时液面对应的体积记为V3； ④鸭绿江水密度的表达式ρ＝　 　。（用V1、V2、V3和ρ水表示） 30．（7分）在“研究影响滑动摩擦力大小的因素”实验中，小潘同学选择了三块粗糙程度不同的长木板、一个木块、质量相等的砝码若干、一个弹簧测力计，进行实验。 （1）如图所示，将木块放在水平长木板上，用弹簧测力计沿水平方向拉动木块，使其做 　 　运动，根据 　 　知识可知，木块受到的滑动摩擦力的大小等于弹簧测力计的示数。 （2）小潘经过多次实验获得下表中的实验数据。 实验次数 实验条件 弹簧测力计示数F/N 1 木块 长木板 0.8 2 木块上放1个砝码 长木板 1.0 3 木块上放2个砝码 长木板 1.2 4 木块上放1个砝码 粗糙长木板 1.3 5 木块上放1个砝码 更粗糙长木板 1.7 ①分析表中 　 　三次实验数据，可以得出在接触面粗糙程度相同的情况下，压力越大，滑动摩擦力越 　 　； ②分析表中2、4、5三次实验数据，可以得出在 　 　相同的情况下，接触面越粗糙，滑动摩擦力越大。 （3）实验过程中，当弹簧测力计的示数为0.5N时，木块未被拉动，此时木块受到的摩擦力 　 　0.5N。（选填“大于”“小于”或“等于”） （4）体操运动员上器械前，会在手上涂防滑粉，这是通过增大 　 　来增大摩擦力。 31．（6分）在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所示的电路。 （1）在闭合开关前，滑动变阻器的滑片应移到最 　 　端。（选填“左”或“右”） （2）闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则故障原因可能是定值电阻 　 　。（选填“断路”或“短路”） （3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时，电流表示数如图乙所示，则电流表示数为 　 　A。 （4）继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表。 实验次数 1 2 3 4 电压U/V 1.0 1.6 2.2 2.8 电流I/A 0.16 0.22 0.28 分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成 　 　。 （5）同桌的小明分别用两个阻值未知的电阻R1和R2进行实验，得到两个电阻的I﹣U图象，如图丙所示。由图象可知R1　 　R2。（选填“＞”“＜”或“＝”） （6）若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为 　 　。 32．（6分）在“测量小灯泡的额定功率”实验中，小潘选用的小灯泡L的额定电压为2.5V。 （1）小潘设计了如图甲所示的电路图，连接好电路后，闭合开关S，发现电流表的指针向左偏转，如图乙所示，其原因是 　 　。 （2）排除故障后，闭合开关S，移动滑动变阻器R的滑片P到某一位置时，电压表示数如图丙所示，为 　 　V，要测量小灯泡L的额定功率，滑片P应向 　 　（选填“左”或“右”）移动，使电压表示数为2.5V，此时电流表示数为0.24A，则小灯泡L的额定功率为 　 　W。 （3）实验结束后，小潘认为没有电流表也能测出小灯泡的额定功率。于是他找来了另一个电源（电压恒为8V）、一个额定电压为6V的小灯泡L1和一个阻值为20Ω的定值电阻R0等器材，设计了如图丁所示的电路，并完成了实验。实验过程如下： ①断开开关S1，闭合开关S、S2，移动滑动变阻器R的滑片P，使电压表的示数为 　 　V，小灯泡L1正常发光； ②断开开关S2，闭合开关S、S1，保持滑动变阻器R的滑片P位置不变，读出电压表的示数为1.6V； ③小灯泡L1的额定功率为 　 　W。 2023年辽宁省丹东市中考物理试卷 参考答案与试题解析 一、物理选择题（本题包括10个小题，每小题3分，共30分。其中1～7小题为单选题；8～10小题为多选题，漏选得2分，错选得0分） 1．（3分）下列有关物理量的估测，符合实际的是（　　） A．中学生立定跳远的距离约为5m B．中学生正常呼吸一次的时间约为20s C．一名中学生的质量约为50kg D．中学生的正常体温约为42℃ 【解答】解：A、中学生立定跳远的距离约为2m，故A错误； B、中学生正常呼吸一次的时间约为2s～3s左右，故B错误； C、一名中学生的质量约为50kg，故C正确； D、中学生的正常体温约为37℃，并且变化的幅度很小，故D错误； 故选：C。 2．（3分）关于声现象，下列描述正确的是（　　） A．甲图：乒乓球被正在发声的音叉弹开，表明音叉正在振动 B．乙图：刻度尺振动得越快，发出声音的响度越大 C．丙图：用大小不同的力敲击鼓面，发出声音的音调不同 D．丁图：工人戴防噪声耳罩，是通过防止噪声的产生来控制噪声的 【解答】解：A、发声的音叉将乒乓球弹开，该现象说明发声的物体在振动，故A正确； B、刻度尺振动得越快，发出声音的音调越高，故B错误； C、用大小不同的力敲击鼓面，鼓面的振幅不同，响度不同，故C错误； D、工人戴防噪声耳罩，属于在人耳处减弱噪声，故D错误。 故选：A。 3．（3分）关于物态变化，下列说法正确的是（　　） A．放在衣箱里的樟脑丸变小，这是汽化现象 B．从冰箱中取出的鸡蛋，过一会儿变湿，这是液化现象 C．夏天，晒在太阳下的湿衣服变干，这是升华现象 D．冬天，窗玻璃上出现冰花，这是凝固现象 【解答】解：A、放在衣箱里的樟脑丸变小，这是升华现象，故A错误； B、从冰箱中取出的鸡蛋，过一会儿变湿，这是液化现象，故B正确； C、夏天，晒在太阳下的湿衣服变干，这是汽化现象，故C错误； D、冬天，窗玻璃上出现冰花，这是凝华现象，故D错误； 故选：B。 4．（3分）下列现象中，属于光的折射现象的是（　　） A．日晷上的影子 B．“弯折”的筷子 C．屏上的皮影 D．水中的倒影 【解答】解：AC、日晷上的影子、屏上的皮影，都是由光沿直线传播形成的，故AC错误； B、斜插在水中的筷子，筷子在水面处看起来变折了，这是由于筷子反射的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以筷子在水中的部分是向上弯折，是由于光的折射形成的，故B正确； D、水中的倒影，属于平面镜成像，是由于光的反射形成的，故D错误。 故选：B。 5．（3分）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（　　） A．电压表示数变小 B．电压表示数变大 C．电流表A1示数变小 D．电流表A2示数变小 【解答】解：由电路图可知，R1和R2并联，电流表A2测通过R的电流，电流表A1测通过R0的电流，电压表测电源的电压； 因电源的电压不变，所以电压表的示数不变，故AB错误； 滑动变阻器的滑片P向右移动过程中，滑动变阻器接入电路的电阻变大，由欧姆定律可知，通过滑动变阻器的电流变小，即电流表A2的示数变小，故D正确； 因为并联电路两端电压不变，而定值电阻R0的阻值不变，所以根据欧姆定律可知通过R0的电流不变，即电流表A1示数不变，故C错误。 故选：D。 6．（3分）将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图所示。下列说法正确的是（　　） A．电流从导线的A端流入螺线管 B．通电螺线管的左端为N极 C．通电螺线管周围真实存在磁感线 D．改变导线中电流方向，通电螺线管磁性强弱会改变 【解答】解：AB、由图可知，小磁针的磁极为：左侧为N极，右侧为S极，根据异名磁极相互吸引，则可知螺线管的磁极为：左侧为N极，右侧为S极，则根据安培定则可知，电流是从B端流入螺线管的；故A错误，B正确； C、通电螺线管周围磁感线，是人为引入的，不是真实存在，故C错误； D、电磁铁由螺线管和铁芯两部分组成，电磁铁的磁性强弱和电流大小、线圈匝数有关，改变导线中电流大小，通电螺线管磁性强弱会改变，故D错误。 故答案为：B。 7．（3分）如图所示，小潘用动滑轮将重为8N的物体匀速提升，绳子自由端移动的速度为0.2m/s，动滑轮的重力为2N，忽略绳重和摩擦。下列说法正确的是（　　） A．经过5s，物体被提升1m B．经过5s，小潘做的有用功为5J C．小潘对绳子的拉力F大小为4N D．此过程中该动滑轮的机械效率为80% 【解答】解： A、由图可知动滑轮上绳子的有效股数为n＝2，绳子自由端移动的速度为0.2m/s，则物体升高的速度为v物=1nv绳=12×0.2m/s＝0.1m/s， 经过5s物体被提升的高度为： h＝v物t＝0.1m/s×5s＝0.5m，故A错误； B、经过5s小潘做的有用功为： W有用＝Gh＝8N×0.5m＝4J，故B错误； C、不计绳重和摩擦，小潘对绳子的拉力为： F=G+G动n=8N+2N2=5N，故C错误； D、绳子移动的距离为：s＝2h＝2×0.5m＝1m， 拉力做的总功为： W总＝Fs＝5N×1m＝5J， 此过程中该动滑轮的机械效率： η=W有用W总×100%=4J5J×100%＝80%，故D正确。 故选：D。 （多选）8．（3分）如图所示，北京时间2023年5月30日，搭载神舟十六号载人飞船的长征二号F遥十六运载火箭在酒泉卫星发射中心成功发射。下列说法正确的是（　　） A．火箭加速升空的过程中，以地面为参照物，飞船是运动的 B．向下喷出的气体推动火箭上升，说明物体间力的作用是相互的 C．火箭使用的氢燃料燃烧时将内能转化为化学能 D．火箭加速升空的过程中，飞船的动能增大，重力势能增大 【解答】解：A．火箭加速升空的过程中，飞船与地面之间有位置的变化，以地面为参照物，飞船是运动的，故A正确； B．火箭点火向下喷出气体，给气体一个向下的力，由于物体间力的作用是相互的，火箭受到一个向上的力，所以火箭向上运动，故B正确； C．火箭使用的氢燃料燃烧时将化学能转化为内能，故C错误； D．火箭加速升空的过程中，飞船的质量不变，速度增大，动能增大，高度增大，重力势能增大，故D正确。 故选：ABD。 （多选）9．（3分）如图所示，两个完全相同的容器分别盛有甲、乙两种液体，将两个体积相等的实心物体A、B分别放入甲、乙两种液体中，静止后，物体A悬浮，物体B漂浮，两容器中液面相平。下列说法正确的是（　　） A．若物体A、B密度相等，则物体A、B受到的浮力相等 B．若物体A、B密度相等，则两容器对桌面的压强相等 C．若甲、乙液体密度相等，则物体A的重力大于物体B的重力 D．若甲、乙液体密度相等，则物体A受到的浮力大于物体B受到的浮力 【解答】解：A、实心物体A、B的体积相同，若物体A、B密度相等，由m＝ρV知A、B的质量相同，由G＝mg知A、B的重力相同，由图知A悬浮，B漂浮，浮力都等于其自身的重力，由于重力相同，则物体A、B受到的浮力相等，故A正确； B、若物体A、B密度相等，物体A悬浮，甲液体的密度等于A物体的密度，物体B漂浮，乙液体的密度大于B物体的密度，所以乙液体的密度大于甲液体的密度； 由于两容器中液面相平，所以液体和物体排开液体的总体积相同，由于实心物体A、B的体积相同，所以VA排＞VB排，则VA液＜VB液，由G＝mg＝ρVg知乙液体的重力大于甲液体的重力，由A知A、B的重力相同，且容器的重力相同，所以甲容器对桌面的压力小于乙容器对桌面的压力，容器的底面积相同，由p=FS知甲容器对桌面的压强小于乙容器对桌面的压强，故B错误； CD、若甲、乙液体密度相等，物体A悬浮，液体的密度等于A物体的密度，物体B漂浮，液体的密度大于B物体的密度，所以A物体的密度大于B物体的密度，由于实心物体A、B的体积相同，由G＝mg＝ρVg知物体A的重力大于物体B的重力，故C正确； 由于A悬浮，B漂浮，浮力都等于其自身的重力，由于物体A的重力大于物体B的重力，则物体A受到的浮力大于物体B受到的浮力，故D正确。 故选：ACD。 （多选）10．（3分）如图甲所示，电源电压保持不变，R1＝10Ω。闭合开关S，将滑动变阻器R2的滑片P从b端移动到a端的过程中，电流表示数随滑动变阻器R2连入电路的阻值的变化关系如图乙所示。下列说法正确的是（　　） A．电源电压为8V B．R1的最小电功率为1.6W C．滑动变阻器R2的最大阻值为30Ω D．当滑片P位于中点时，R1与R2的电功率之比为2：3 【解答】解：A、由图可知，当滑动变阻器的滑片位于a端时，电路为R1的简单电路，此时电路中的电流最大，为0.8A，则电源电压：U＝I最大R1＝0.8A×10Ω＝8V，故A正确； BC、由图可知，当滑动变阻器的滑片位于b端时，两电阻串联，滑动变阻器全部接入电路，阻值为30Ω，此时电路中电流最小为0.2A，R1的电功率最小，则P最小=I最小2R1＝（0.2A）2×10Ω＝0.4W，故B错误、C正确； D、当滑片P位于中点时，变阻器接入电路的阻值为15Ω，则R1与R2的电功率之比为：P1P2=I2R1I2R2=R1R2=10Ω15Ω=23，故D正确。 故选：ACD。 三、填空题（本题包括10个小题，每空1分，共22分） 11．（2分）上课铃声响起后，同学们走进教室开始上课。这是利用了声可以传递 　信息　，铃声是通过 　空气　传入同学们耳朵的。 【解答】解：（1）上课铃声响起后，同学们走进教室开始上课。这是利用了声可以传递信息； （2）上课铃声是通过空气传入人耳的。 故答案为：信息；空气。 12．（2分）用丝绸摩擦玻璃棒，玻璃棒因失去电子而带 　正　电。通常情况下，玻璃是 　绝缘体　（选填“导体”或“绝缘体”）。 【解答】解：用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电；通常情况下，玻璃不容易导电，是绝缘体。 故答案为：正；绝缘体。 13．（3分）如图所示是篮球运动员比赛时的情景。运动员把飞来的篮球接住，说明力可以改变物体的 　运动状态　；运动员再将篮球投出，篮球离开手后，继续向上运动，是因为篮球具有 　惯性　；篮球离开手后，手对篮球 　不做功　（选填“做功”或“不做功”）。 【解答】解：运动员把飞来的篮球接住，运动员给篮球一个作用力，篮球由运动变为静止，说明力可以改变物体的运动状态； 篮球离开手后，继续向上运动，是因为篮球具有惯性，仍然要保持原来的运动状态； 篮球离开手后，依靠惯性向前运动，不再受到人的作用力，所以手对篮球不做功。 故答案为：运动状态；惯性；不做功。 14．（2分）如图所示，白色纸板竖直立在水平放置的平面镜上，入射光线与平面镜的夹角为50度，则反射角大小为 　40　度；若将ON右侧纸板F沿ON向后转动，则纸板F上 　不能　（选填“能”或“不能”）显示出反射光线。 【解答】解：当入射光线与平面镜的夹角为50°时，入射角为90°﹣50°＝40°，根据光的反射定律：反射角等于入射角，反射角也为40°； 若将ON右侧纸板F沿ON向后转动，则纸板F和E没有在同一平面上，纸板F上不能显示出反射光束。 故答案为：40；不能。 15．（2分）如图所示是我国航天员在中国空间站锻炼身体的画面。此画面信息是通过 　电磁波　（选填“电磁波”或“超声波”）传回地面指挥中心的。五星红旗被航天员带到空间站，它的质量 　不变　（选填“变大”“变小”或“不变”）。 【解答】解：飞船与地面接收站之间是通过电磁波传递信息的，电磁波可以在真空中传播；五星红旗被航天员带到空间站，只是位置发生了变化，它的质量不变。 故答案为：电磁波；不变。 16．（2分）如图所示是四冲程汽油机其中一个冲程的示意图，这是 　做功　冲程。到加油站给汽车加油时，能闻到汽油味儿，这是 　扩散　现象。 【解答】解：由图可知，进气门、排气门都关闭，活塞向下运动，为做功冲程；在加油站为汽车加油时，能闻到汽油味，是因为汽油分子在不停地做无规则运动的结果，是扩散现象。 故答案为：做功；扩散。 17．（2分）用吸管喝酸奶，吸管有一端很尖，更容易将吸管插入包装盒中，这是通过减小 　受力面积　来增大压强的。用吸管把酸奶“吸”入口中，这是利用了 　大气压　的作用。 【解答】解：吸管有一端很尖，在压力一定时，减小了受力面积，增大了压强，所以更容易将吸管插入包装盒中； 用吸管吸酸奶时，吸管内部气压降低，酸奶在大气压作用下被“吸”入口中。 故答案为：受力面积；大气压。 18．（3分）我国新能源轻轨列车出口阿根廷，轻轨列车利用太阳能光伏发电将太阳能转化为电能存储在电池中，为列车驱动提供动力，最高运行速度可达60km/h。轻轨列车以最高速度行驶0.1h通过的路程是 　6　km。太阳能属于 　可再生　（选填“可再生”或“不可再生”）能源，来源于太阳内部发生的 　核聚变　（选填“核裂变”或“核聚变”）。 【解答】解：轻轨列车以最高速度行驶0.1h通过的路程：s＝vt＝60km/h×0.1h＝6km； 太阳能是太阳内部氢发生聚变反应产生的；这种能源可以源源不断地从自然界直接获取，故属于可再生能源。 故答案为：6；可再生；核聚变。 19．（2分）如图所示，我国第一艘航空母舰“辽宁舰”在海上破浪前行。舰体距海面2m深处受到海水的压强为 　2.06×104　Pa。海上航行时，为了安全起见，两只舰艇不能近距离高速并排行驶，是由于两舰艇间水的流速越大，压强越 　小　。（海水密度ρ海水＝1.03×103kg/m3） 【解答】解：舰体距海面2m深处受到海水的压强p＝ρ海水gh＝1.03×103kg/m3×10N/kg×2m＝2.06×104Pa； 两只舰艇不能近距离高速并排行驶，是由于两舰艇间水的流速越大，压强越小，两舰艇外侧水的流速越小，压强越大，形成向内的压力差，可能使两只舰艇发生相撞。 故答案为：2.06×104；小。 20．（2分）小潘家的电能表上标着“3000revs/（kW•h）”。他将家里台式电脑单独接入电路，工作3min，电能表转盘转了30转，台式电脑消耗的电能为 　3.6×104　J，电功率为 　200　W。 【解答】解：（1）转盘转动30转消耗电能：W=303000kW•h＝0.01kW•h＝0.01×3.6×106J＝3.6×104J； （2）用电器的功率：P=Wt=3.6×104J3×60s=200W。 故答案为：（1）3.6×104；（2）200。 四、作图题（本题包括3个小题，每小题3分，共9分） 21．（3分）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。 【解答】解：由平面镜成像特点作出灯泡A的对称点，即灯泡A的像点A′，连接A′B，与镜面的交点为入射点O，连接OB为反射光线，再连接AO为入射光线。如图所示： 22．（3分）如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。 【解答】解：已知支点为O，要求作用在A点的动力F1最小，由杠杆平衡条件可知动力臂L1应最长，由图知最长的动力臂等于OD；要使杠杆平衡，该力的方向应斜下方，且与撬棒垂直，过D点作垂直于OD向下的动力F1，那么OD即为所作的动力臂l1； 过O点作力F2作用线的垂线段l2，则l2即为所作的阻力臂，如图所示： 23．（3分）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。 【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。 （2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示： 五、计算题（本题包括3个小题，第24小题6分，第25小题6分，第26小题8分，共20分。要求写出必要的文字说明、公式、计算过程、数值和单位） 24．（6分）某小汽车的质量为1500kg，轮胎与水平地面总接触面积为0.05m2。小汽车在平直的公路上匀速行驶6.9km，消耗汽油0.5kg，已知小汽车匀速直线行驶时受到的阻力为1000N。（汽油的热值q＝4.6×107J/kg）求： （1）该小汽车在水平地面上静止时对地面的压强； （2）在此过程中该小汽车牵引力所做的功； （3）该小汽车发动机的效率。 【解答】解：（1）汽车在水平地面上静止时对地面的压力： F＝G＝mg＝1500kg×10N/kg＝1.5×104N， 则汽车在水平地面上静止时对地面的压强： p=FS=1.5×104N0.05m2=3×105Pa； （2）汽车在平直的公路上匀速行驶时，处于平衡状态， 则牵引力F牵＝f＝1000N， 所以汽车牵引力所做的功： W＝F牵s＝1000N×6.9×103m＝6.9×106J； （3）燃料完全燃烧放出的热量： Q放＝mq＝0.5kg×4.6×107J/kg＝2.3×107J， 该汽车发动机的效率： η=WQ放×100%=6.9×106J2.3×107J×100%＝30%。 答：（1）该小汽车在水平地面上静止时对地面的压强为3×105Pa； （2）在此过程中该小汽车牵引力所做的功为6.9×106J； （3）该小汽车发动机的效率为30%。 25．（6分）如图所示是某品牌电热锅的简化电路，R1、R2均为发热电阻。电热锅工作时，通过开关S1和S2实现低温、中温和高温的挡位控制。已知低温挡电阻R1＝110Ω，中温挡功率为880W。求： （1）电热锅低温挡工作时的电功率； （2）电热锅中温挡工作时的电流； （3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，水的比热容c＝4.2×103J/（kg•℃）] 【解答】解：（1）R1的独立工作时的电功率：P1=U2R1=(220V)2110Ω=440W， 由于P1＜P中温＝880W，所以电热锅低温挡工作时的电功率为：P低温＝P1＝440W； （2）根据P＝UI得电热锅中温挡工作时的电流为：I=P中温U=880W220V=4A； （3）由图知当S1闭合、S2断开时，电路为R1的简单电路，为低温挡；当S2闭合、S1断开时，电路为R2的简单电路，为中温挡；当S1、S2都闭合时，R1、R2并联，为高温挡，则高温的功率为： P高温＝P低温+P中温＝440W+880W＝1320W； 水吸收的热量为： Q吸＝cmΔt＝4.2×103J/（kg•℃）×2kg×（75℃﹣20℃）＝4.62×105J， 若不计热量损失，消耗的电能W＝Q吸＝4.62×105J， 所需时间为： t=WP高温=4.62×105J1320W=350s。 答：（1）电热锅低温挡工作时的电功率为440W； （2）电热锅中温挡工作时的电流为4A； （3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间为350s。 26．（8分）如图所示，电源电压保持不变，小灯泡L标有“6V，3W”字样，定值电阻R1阻值为20Ω，滑动变阻器R2最大阻值为18Ω。（不考虑温度对灯丝电阻的影响）求： （1）小灯泡L的电阻； （2）当开关S、S1都闭合，滑动变阻器R2的滑片P移到a端时，小灯泡L恰好正常发光，求电流表的示数； （3）当开关S1断开，S闭合，滑动变阻器R2的滑片P移到b端时，小灯泡L的电功率。 【解答】解：（1）不考虑温
