2023年内蒙古赤峰市中考物理试卷.docx

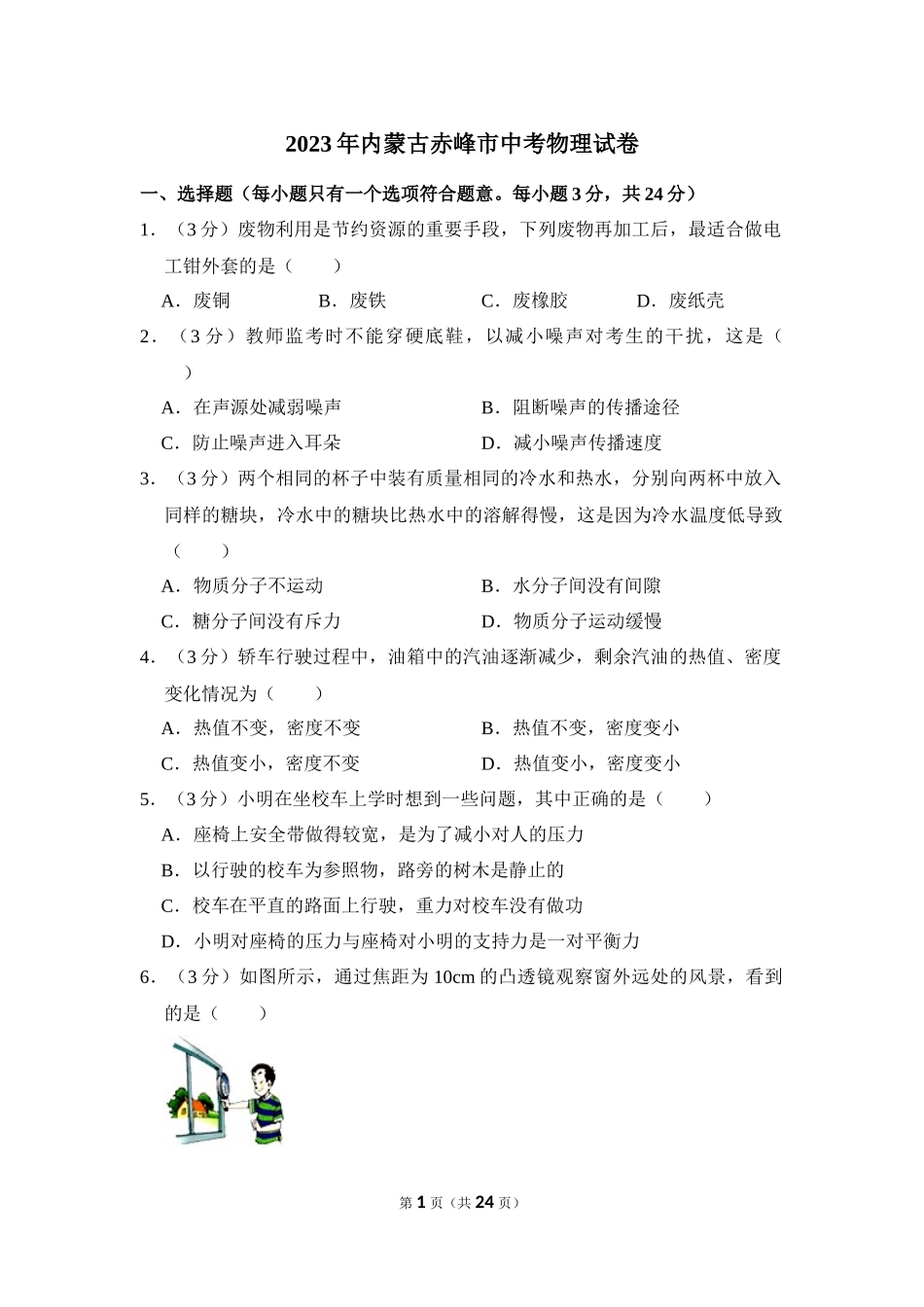

2023年内蒙古赤峰市中考物理试卷 一、选择题（每小题只有一个选项符合题意。每小题3分，共24分） 1．（3分）废物利用是节约资源的重要手段，下列废物再加工后，最适合做电工钳外套的是（　　） A．废铜 B．废铁 C．废橡胶 D．废纸壳 2．（3分）教师监考时不能穿硬底鞋，以减小噪声对考生的干扰，这是（　　） A．在声源处减弱噪声 B．阻断噪声的传播途径 C．防止噪声进入耳朵 D．减小噪声传播速度 3．（3分）两个相同的杯子中装有质量相同的冷水和热水，分别向两杯中放入同样的糖块，冷水中的糖块比热水中的溶解得慢，这是因为冷水温度低导致（　　） A．物质分子不运动 B．水分子间没有间隙 C．糖分子间没有斥力 D．物质分子运动缓慢 4．（3分）轿车行驶过程中，油箱中的汽油逐渐减少，剩余汽油的热值、密度变化情况为（　　） A．热值不变，密度不变 B．热值不变，密度变小 C．热值变小，密度不变 D．热值变小，密度变小 5．（3分）小明在坐校车上学时想到一些问题，其中正确的是（　　） A．座椅上安全带做得较宽，是为了减小对人的压力 B．以行驶的校车为参照物，路旁的树木是静止的 C．校车在平直的路面上行驶，重力对校车没有做功 D．小明对座椅的压力与座椅对小明的支持力是一对平衡力 6．（3分）如图所示，通过焦距为10cm的凸透镜观察窗外远处的风景，看到的是（　　） A．正立放大的虚像 B．倒立放大的实像 C．倒立缩小的实像 D．倒立缩小的虚像 7．（3分）如图是赤峰人常用的压饸饹工具——饸饹床子。下面是小明帮助妈妈做饸饹时引发的思考，其中错误的是（　　） A．在揉面过程中，面团发生的是塑性形变 B．面团被压成饸饹，说明力可以改变物体的形状 C．若压杠杆的力方向不变，作用在A点比B点更省力 D．盖锅煮面是通过增大气压来降低沸点，使饸饹熟得更快 8．（3分）下列是生活中常见的物理现象，其中理解正确的是（　　） A．家庭电路保险丝熔断，一定是电路发生了短路 B．正在发光的灯泡变暗了，是因为它的实际功率变小了 C．冰箱工作时，外壳两侧很热，这是电流的热效应引起的 D．因为考点屏蔽了手机信号，所以考场内不存在电磁波 二、填空题（每空1分，共10分） 9．（2分）2023年5月23日，我国科考队再次登上珠穆朗玛峰，进行“珠峰科考”（如图所示）。科考队员在踏着皑皑白雪登山的过程中，重力势能 　 　（填变化情况）。“雪”的形成是 　 　（填物态变化名称）现象。 10．（2分）今年四月份，我国新一代人造太阳取得重大突破，它致力于太阳中能量产生方式——　 　（选填“核聚变”或“核裂变”）的研究，使其可以控制，追求无污染的人类能源自由。核能属于 　 　（选填“一次”或“二次”）能源。 11．（2分）小明在科技博览阅读中，查阅了不同星球上重力与质量的关系，如图所示。通过图象可知，在甲、乙两个星球上，重力与质量都成 　 　。一物体质量为10kg，它在甲星球上受到的重力为 　 　N。 12．（2分）如图是电解水实验原理图，蓄电池在向外供电时把 　 　能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是 　 　极。 13．（2分）如图所示，电源电压保持不变，R2＝30Ω，R3＝10Ω。当闭合开关S，断开开关S1、S2时，电压表的示数为4V，电流表示数为0.2A，则电源电压为 　 　V；当开关S、S1、S2都闭合时，则电路消耗的总功率为 　 　W。 三、作图题（每小题2分，共6分） 14．（2分）如图所示，神舟十五号飞船返回舱进入大气层从空中下降，O为其重心，请画出它的重力示意图。 15．（2分）如图所示，请根据平面镜成像特点，作出鸟喙上A点通过水面成的像A'。 16．（2分）小明同学想设计电子秤电路原理图。选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R1（元件符号为）、一个定值电阻R2。要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。请你帮小明设计出符合条件的电路图。 四、实验探究题（共30分） 17．（8分）（1）两只激光笔并排放置，它们发出的光束经过透镜（未画出）的光路如图1所示，说明该透镜对光有 　 　作用。 （2）如图2所示，将重5N的物体分别沿光滑的两个斜面由底端匀速拉到顶端，F1＝2.1N，F2＝3.5N。根据实验数据，写出斜面的一条特点：　 　。 （3）在探究“电流与电压的关系”实验中，图3是某组同学的探究原理图。 ①在实验中，电压表的示数为2.5V时，电流表示数如图4所示，则电流为 　 　A。 ②图5是该组同学根据测量数据绘制的小灯泡I﹣U图象。通过图象分析，他们发现该探究不能用小灯泡，原因是：　 　。 18．（4分）探究光折射时折射角与入射角的关系，如图所示，使一束光从甲介质斜射入乙介质，测量并记录入射角和折射角大小；改变光束射向O点的角度，进行多次实验，数据如表所示： 实验次数 1 2 3 4 入射角 10° 20° 30° 40° 折射角 15.1° 30.7° 48.6° 73.8° （1）光从甲介质斜射入乙介质发生折射时，折射角 　 　入射角；折射角随着入射角的增大而 　 　。 （2）做完第4次实验后，同学们又使一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角恰好为40°，这说明在折射现象中，　 　。 19．（6分）小明同学为测量一块矿石的密度，进行如下实验。 （1）小明估计矿石的质量是50g左右，于是他向天平右盘先加1个10g砝码，再加2个20g的砝码，这样操作不妥之处是：　 　。 （2）按正确操作称量石块质量，天平平衡时，右盘中砝码及游码情况如图所示，测得石块质量是 　 　g。 （3）把石块放入盛满水的溢水杯中，用烧杯收集溢出的水，测得溢出水的质量为8g。根据以上数据，可得：V石＝V溢水＝　 　cm3，矿石的密度为 　 　g/cm3。（已知ρ水＝1.0g/cm3） 20．（6分）学习了电磁铁，小明想：“电磁铁两极磁性强弱是否相同呢？”图甲是他探究该猜想的装置图。 （1）通电后，电磁铁A端是 　 　极。 （2）闭合开关后，弹簧测力计的示数太小，要使其示数变大，滑动变阻器滑片P应向 　 　端移动。 （3）将滑动变阻器调节完成后，根据图乙读出弹簧测力计的示数为 　 　N。 （4）在原位置将电磁铁两端对调，使B端向上，保持电流不变，观察到弹簧测力计示数与（3）中相同。初步可得出的结论是：电磁铁两极磁性强弱 　 　。 21．（6分）小亮学习了液体压强知识后，猜想：液体内部某点的压强跟该点到容器底的距离有关。为此，他利用液体压强计、水、烧杯等相同的两套器材进行对比验证，实验情况如图所示。 （1）小亮向小明介绍自己的实验推理过程：在甲、乙两烧杯中，A、B两点到烧杯底部的距离是不同的；通过观察压强计U形管两侧 　 　，判断出pA　 　pB；由此可以得出结论：液体内部某点压强与该点到容器底部距离有关。 （2）小明反驳说：你在实验中没有控制 　 　相同，所以你的结论是错误的。在你的实验基础上，　 　（选填序号），才能得出正确结论。 A、把甲杯中的探头上移5cm或把乙杯中的探头下移5cm B、从甲杯中抽出5cm深的水或向乙杯中加入5cm深的水 五、综合应用题（写出必要的文字说明和解题步骤，共20分） 22．（6分）阅读短文，回答问题。 如图是17世纪一种原始热机的示意图，以下是它对外做一次功的简要概述： ①燃烧燃料，对锅炉里的水加热，产生大量的水蒸气； ②高温水蒸气通过锅炉与汽缸间的阀门进入汽缸； ③关闭锅炉与汽缸间的阀门，打开水箱与汽缸间的阀门，向汽缸里注入冷水； ④汽缸里大量的水蒸气液化成水； ⑤活塞向下运动，对连杆产生巨大的向下的拉力，从而对外提供动力做功。 （1）改变内能的方法有两种，①中通过 　 　的方法使水的内能增大。 （2）④中水蒸气液化，要 　 　热量。 （3）不计活塞质量，在④和⑤中，汽缸内大量水蒸气液化成水，导致汽缸内气压减小，在 　 　的作用下，活塞向下运动。 23．（6分）小亮同学在测量浮力时发现：金属块浸没在密度不同的液体中，测力计示数不同。于是，他用测力计和重为4N、体积为1×10﹣4m3的金属块，组装成密度计，将金属块浸没在不同液体中静止，来探究液体密度与测力计示数的对应关系。 （1）如图所示，金属块浸没在水中静止，受到的浮力是多少？ （2）若将此时测力计指针所指刻度标为1.0×103kg/m3，这条刻度线的刻度值是多少N？ （3）该液体密度计的0kg/m3刻度标在 　 　N处。这个液体密度计所能测量的液体密度值不能超过 　 　kg/m3。（g取10N/kg，ρ水＝1.0×103kg/m3） 24．（8分）小明给家里买电热水壶，他测试了价格相同的甲、乙两款电热水壶，它们的铭牌如表所示。均正常工作，都把质量为1kg的水从20℃加热到42℃，甲用时125s，乙用时120s。[c水＝4.2×103J/（kg•℃）] （1）甲电热水壶正常工作时电阻是多大？ （2）质量为1kg的水从20℃加热到42℃，吸收的热量是多少？ （3）如果从甲或乙中选择一款节能的电热水壶，通过计算分析，他应该选择哪一款？ 甲 额定电压 220V 额定功率 880W 频率 50Hz 乙 额定电压 220伏 额定功率 1000瓦 频率 50赫兹 2023年内蒙古赤峰市中考物理试卷 参考答案与试题解析 一、选择题（每小题只有一个选项符合题意。每小题3分，共24分） 1．（3分）废物利用是节约资源的重要手段，下列废物再加工后，最适合做电工钳外套的是（　　） A．废铜 B．废铁 C．废橡胶 D．废纸壳 【解答】解：电工钳外套需要用绝缘材料制成，废铜、废铁都是导体，不能用于制作电工钳外套，废纸壳是绝缘体，但不耐用，也不适合制作电工钳外套，废橡胶是绝缘体，而且耐磨性好，适合制作电工钳外套。 故选：C。 2．（3分）教师监考时不能穿硬底鞋，以减小噪声对考生的干扰，这是（　　） A．在声源处减弱噪声 B．阻断噪声的传播途径 C．防止噪声进入耳朵 D．减小噪声传播速度 【解答】解：教师监考时不能穿硬底鞋，以减小走路振动产生的声音，以减小噪声对考生的干扰，这是在声源处减弱噪声，故A正确，BCD错误。 故选：A。 3．（3分）两个相同的杯子中装有质量相同的冷水和热水，分别向两杯中放入同样的糖块，冷水中的糖块比热水中的溶解得慢，这是因为冷水温度低导致（　　） A．物质分子不运动 B．水分子间没有间隙 C．糖分子间没有斥力 D．物质分子运动缓慢 【解答】解：两个杯子中分别盛有质量相同的热水和冷水，向其中分别放入同样的糖块，冷水中的糖块比热水中的溶解得慢，这是因为温度越低，分子运动的越缓慢，故D正确，ABC错误。 故选：D。 4．（3分）轿车行驶过程中，油箱中的汽油逐渐减少，剩余汽油的热值、密度变化情况为（　　） A．热值不变，密度不变 B．热值不变，密度变小 C．热值变小，密度不变 D．热值变小，密度变小 【解答】解：燃料的热值是燃料的一种特性，与燃料的质量m和体积V无关，只与燃料的种类有关，不同的燃料，热值不同；密度是物质的一种特性，它和物体的质量和体积无关，所以当油箱中的汽油逐渐减少时，剩余汽油的热值、密度均不变。 故选：A。 5．（3分）小明在坐校车上学时想到一些问题，其中正确的是（　　） A．座椅上安全带做得较宽，是为了减小对人的压力 B．以行驶的校车为参照物，路旁的树木是静止的 C．校车在平直的路面上行驶，重力对校车没有做功 D．小明对座椅的压力与座椅对小明的支持力是一对平衡力 【解答】解：A．座椅上安全带做得较宽，是在压力一定时，增大受力面积减小对人的压强，不是减小压力，故A错误； B．以行驶的客车为参照物，路旁的树木相对于校车的位置发生改变，是运动的，故B错误； C．校车在平直的路面上行驶，重力的方向竖直向下，竖直方向没有移动距离，重力对校车没有做功，故C正确； D．小明对座椅的压力与座椅对小明的支持力作用在不同物体上，不是一对平衡力，故D错误。 故选：C。 6．（3分）如图所示，通过焦距为10cm的凸透镜观察窗外远处的风景，看到的是（　　） A．正立放大的虚像 B．倒立放大的实像 C．倒立缩小的实像 D．倒立缩小的虚像 【解答】解：拿着一个焦距为10cm的凸透镜，观察窗外远处的景物，景物到透镜的距离远远大于凸透镜的二倍焦距，成倒立、缩小的实像，所以看到的是景物的倒立、缩小的实像，故C正确，ABD错误。 故选：C。 7．（3分）如图是赤峰人常用的压饸饹工具——饸饹床子。下面是小明帮助妈妈做饸饹时引发的思考，其中错误的是（　　） A．在揉面过程中，面团发生的是塑性形变 B．面团被压成饸饹，说明力可以改变物体的形状 C．若压杠杆的力方向不变，作用在A点比B点更省力 D．盖锅煮面是通过增大气压来降低沸点，使饸饹熟得更快 【解答】解：A、揉面时，面团形状发生改变，当外力去除后，面团不能恢复原来的形状，故面团发生的是塑性形变，故A正确； B、面团被压成饸饹，面的形状发生改变，说明力可以改变物体的形状，故B正确； C、若压杠杆的力方向不变，在阻力和阻力臂不变时，作用在A点比B点动力臂更长，则作用在A点比B点更省力，故C正确； D、盖锅煮面是通过增大气压来升高沸点，使饸饹熟得更快，故D错误。 故选：D。 8．（3分）下列是生活中常见的物理现象，其中理解正确的是（　　） A．家庭电路保险丝熔断，一定是电路发生了短路 B．正在发光的灯泡变暗了，是因为它的实际功率变小了 C．冰箱工作时，外壳两侧很热，这是电流的热效应引起的 D．因为考点屏蔽了手机信号，所以考场内不存在电磁波 【解答】解： A、保险丝熔断可能是电路中某处发生了短路，也可能是电路中总功率过大，故A错误； B、正在发光的灯泡变暗了，是因为它的实际功率变小了，故B正确； C、电冰箱散热器（外壳）摸起来烫手是电冰箱内制冷剂在散热器液化放热造成的，不是电流的热效应造成的，故C错误； D、手机信号屏蔽器是利用屏蔽器发出的信号去干扰手机从基站传过来的信号，从而起到屏蔽作用，考场内存在电磁波，故D错误。 故选：B。 二、填空题（每空1分，共10分） 9．（2分）2023年5月23日，我国科考队再次登上珠穆朗玛峰，进行“珠峰科考”（如图所示）。科考队员在踏着皑皑白雪登山的过程中，重力势能 　增大　（填变化情况）。“雪”的形成是 　凝华　（填物态变化名称）现象。 【解答】解：科考队员在踏着皑皑白雪登山的过程中，质量不变，高度增加，重力势能增大。“雪”是空气中的水蒸气遇冷直接变成的小冰晶，是凝华现象。 故答案为：增大；凝华。 10．（2分）今年四月份，我国新一代人造太阳取得重大突破，它致力于太阳中能量产生方式——　核聚变　（选填“核聚变”或“核裂变”）的研究，使其可以控制，追求无污染的人类能源自由。核能属于 　一次　（选填“一次”或“二次”）能源。 【解答】解：太阳释放出的巨大能量来源于太阳核心的核聚变，人造太阳和太阳一样，是靠核聚变释放出巨大的核能，核能属于一次能源。 故答案为：核聚变；一次。 11．（2分）小明在科技博览阅读中，查阅了不同星球上重力与质量的关系，如图所示。通过图象可知，在甲、乙两个星球上，重力与质量都成 　正比　。一物体质量为10kg，它在甲星球上受到的重力为 　150　N。 【解答】解：不同星球上重力与质量的关系是过原点的直线，因而重力与质量都成正比； 由图知，由G＝mg得在甲星球上重力与质量的比值为： g甲=G甲m甲=120N8kg=15N/kg， 一物体质量为10kg，它在甲星球上受到的重力G甲＝mg甲＝10kg×15N/kg＝150N。 故答案为：正比；150。 12．（2分）如图是电解水实验原理图，蓄电池在向外供电时把 　化学　能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是 　负　极。 【解答】解：电池在向外供电时把化学能转化为电能； 溶液中的Na+移动方向是从C到D，故电流方向为从C到D， 在电源的外部，电流的方向是从正极流向负极，所以电源的正极是B端，则蓄电池的A端是负极。 故答案为：化学；负。 13．（2分）如图所示，电源电压保持不变，R2＝30Ω，R3＝10Ω。当闭合开关S，断开开关S1、S2时，电压表的示数为4V，电流表示数为0.2A，则电源电压为 　6　V；当开关S、S1、S2都闭合时，则电路消耗的总功率为 　3　W。 【解答】解：当闭合开关S，断开开关S1、S2时，R1和R3串联，电压表测R1两端电压，电流表测串联电路电流； 电压表的示数为4V，电流表示数为0.2A，则R1的阻值为： R1=U1I1=4V0.2A=20Ω； 根据串联电路电压规律结合欧姆定律可知，电源电压为： U＝U1+I1R3＝4V+0.2A×10Ω＝6V； 当开关S、S1、S2都闭合时，R1和R2并联，电压表测电源电压，电流表测干路电流； 根据欧姆定律可知，通过R1和R2的电流为： I1'=UR1=6V20Ω=0.3A， I2=UR2=6V30Ω=0.2A， 故干路电流为： I＝I1'+I2＝0.3A+0.2A＝0.5A， 则电路消耗的总功率为： P＝UI＝6V×0.5A＝3W。 故答案为：6；3。 三、作图题（每小题2分，共6分） 14．（2分）如图所示，神舟十五号飞船返回舱进入大气层从空中下降，O为其重心，请画出它的重力示意图。 【解答】解：重力的方向总是竖直向下的，从返回舱重心O，沿竖直向下方向画一条有向线段，标上箭头，并写上字母G，如图所示： 15．（2分）如图所示，请根据平面镜成像特点，作出鸟喙上A点通过水面成的像A'。 【解答】解：根据平面镜成像特点可知，过界面作A点的对称点A′，即为鸟喙上A点通过水面成的像A'．如下图所示： 16．（2分）小明同学想设计电子秤电路原理图。选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R1（元件符号为）、一个定值电阻R2。要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。请你帮小明设计出符合条件的电路图。 【解答】解：根据题意，电压表示数随着压敏电阻所受压力的增大而增大，不能采用并联电路，只能把定值电阻与压敏电阻串联，由于是一个阻值随压力增大而减小的压敏电阻R1，当压力增大时，电路中的总电阻减小，根据欧姆定律知，电路中的电流增大，根据U＝IR，定值电阻R2的电压增大，而压敏电阻R1的电压减小，则电压表并联在定值电阻R2的两端，如图所示： 四、实验探究题（共30分） 17．（8分）（1）两只激光笔并排放置，它们发出的光束经过透镜（未画出）的光路如图1所示，说明该透镜对光有 　发散　作用。 （2）如图2所示，将重5N的物体分别沿光滑的两个斜面由底端匀速拉到顶端，F1＝2.1N，F2＝3.5N。根据实验数据，写出斜面的一条特点：　当斜面高度一定时，斜面越长越省力　。 （3）在探究“电流与电压的关系”实验中，图3是某组同学的探究原理图。 ①在实验中，电压表的示数为2.5V时，电流表示数如图4所示，则电流为 　0.28　A。 ②图5是该组同学根据测量数据绘制的小灯泡I﹣U图象。通过图象分析，他们发现该探究不能用小灯泡，原因是：　灯丝电阻随温度的升高而增大　。 【解答】解：（1）由图1可知，当光线经过透镜后散开，说明该透镜对光有发散作用； （2）如图2所示，将重5N的物体分别沿光滑的两个斜面由底端匀速拉到顶端，F1＝2.1N，F2＝3.5N，说明当斜面高度一定时，斜面越长越省力； （3）①在实验中，电压表的示数为2.5V时，电流表示数如图4所示，电流表选用小量程，分度值0.02A，其示数为0.28A； ②由图5可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可知，灯泡功率变大，温度升高，灯丝电阻随温度的升高而增大，而在探究“电流与电压的关系”实验中，需控制电阻的阻值不变，故不能用小灯泡探究“电流与电压的关系”。 18．（4分）探究光折射时折射角与入射角的关系，如图所示，使一束光从甲介质斜射入乙介质，测量并记录入射角和折射角大小；改变光束射向O点的角度，进行多次实验，数据如表所示： 实验次数 1 2 3 4 入射角 10° 20° 30° 40° 折射角 15.1° 30.7° 48.6° 73.8° （1）光从甲介质斜射入乙介质发生折射时，折射角 　大于　入射角；折射角随着入射角的增大而 　增大　。 （2）做完第4次实验后，同学们又使一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角恰好为40°，这说明在折射现象中，　光路是可逆的　。 【解答】解：（1）分析表格数据，得出结论是：光从甲介质斜射入乙介质发生折射时，折射角大于入射角；折射角随着入射角的增大而增大； （2）使一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角恰好为40°，对照表格数据可说明在光的折射现象中，光路是可逆的。 故答案为：（1）大于；增大；（2）光路是可逆的。 19．（6分）小明同学为测量一块矿石的密度，进行如下实验。 （1）小明估计矿石的质量是50g左右，于是他向天平右盘先加1个10g砝码，再加2个20g的砝码，这样操作不妥之处是：　先添加小砝码了　。 （2）按正确操作称量石块质量，天平平衡时，右盘中砝码及游码情况如图所示，测得石块质量是 　48.8　g。 （3）把石块放入盛满水的溢水杯中，用烧杯收集溢出的水，测得溢出水的质量为8g。根据以上数据，可得：V石＝V溢水＝　8　cm3，矿石的密度为 　6.1　g/cm3。（已知ρ水＝1.0g/cm3） 【解答】解：（1）用天平测量物体质量时，加减砝码的顺序是先大后小；题中操作不妥之处是：先添加小砝码了； （2）物体的质量＝砝码的质量+游码对应的刻度值；由图知，游码标尺的分度值为0.2g，游码赤数为3.8g，则石块的质量m石＝20g+20g+5g+3.8g＝48.8g； 溢出水的质量m水＝8g，则矿石的体积为：V石＝V溢水=m水ρ水=8g1g/cm3=8cm3， 矿石的密度：ρ=m石V石=48.8g8cm3=6.1g/cm3。 故答案为：（1）先添加小砝码了；（2）48.8；（3）8；6.1。 20．（6分）学习了电磁铁，小明想：“电磁铁两极磁性强弱是否相同呢？”图甲是他探究该猜想的装置图。 （1）通电后，电磁铁A端是 　S　极。 （2）闭合开关后，弹簧测力计的示数太小，要使其示数变大，滑动变阻器滑片P应向 　左　端移动。 （3）将滑动变阻器调节完成后，根据图乙读出弹簧测力计的示数为 　2.2　N。 （4）在原位置将电磁铁两端对调，使B端向上，保持电流不变，观察到弹簧测力计示数与（3）中相同。初步可得出的结论是：电磁铁两极磁性强弱 　相同　。 【解答】解：（1）通电后，根据安培定则，电磁铁A端是S极。 （2）闭合开关后，弹簧测力计的示数太小，要使其示数变大，滑动变阻器滑片P应向左端移动，滑动变阻器接入电路的电阻减小，电流增大，电磁铁的磁性增强，对薄铁片的磁力增强，弹簧测力计的示数变大。 （3）将滑动变阻器调节完成后，根据图乙，该测力计的分度值是0.2N，此时弹簧测力计的示数为2.2N。 （4）在原位置将电磁铁两端对调，使B端向上，保持电流不变，此时电磁铁的磁性强弱不变，薄铁片被重新磁化仍与电磁铁相互吸引，对薄铁片的磁力大小不变，观察到弹簧测力计示数与（3）中相同。初步可得出的结论是：电磁铁两极磁性强弱相同。 故答案为：（1）S；（2）左；（3）2.2；（4）相同。 21．（6分）小亮学习了液体压强知识后，猜想：液体内部某点的压强跟该点到容器底的距离有关。为此，他利用液体压强计、水、烧杯等相同的两套器材进行对比验证，实验情况如图所示。 （1）小亮向小明介绍自己的实验推理过程：在甲、乙两烧杯中，A、B两点到烧杯底部的距离是不同的；通过观察压强计U形管两侧 　液面高度差　，判断出pA　＞　pB；由此可以得出结论：液体内部某点压强与该点到容器底部距离有关。 （2）小明反驳说：你在实验中没有控制 　探头所处深度　相同，所以你的结论是错误的。在你的实验基础上，　B　（选填序号），才能得出正确结论。 A、把甲杯中的探头上移5cm或把乙杯中的探头下移5cm B、从甲杯中抽出5cm深的水或向乙杯中加入5cm深的水 【解答】解：（1）探究影响液体压强大小的因素时，根据转换法，通过U形管两侧液面高度差来显示液体压强的大小； 图甲中U形管两侧液面高度差大于图乙中U形管两侧液面高度差，小亮判断出pA＞pB； （2）探究液体内部某点的压强跟该点到容器底的距离是否有关，应控制液体的密度和液体的深度相同，图甲中探头据液面的距离hA＝19cm﹣7cm＝12cm，图乙中探头据液面的距离hB＝19cm﹣12cm＝7cm；因此，小明反驳说：你在实验中没有控制探头所处深度相同，所以你的结论是错误的， 要控制探头所处深度相同，从甲杯中抽出5cm深的水，使hA＝hB＝7cm；或向乙杯中加入5cm深的水，使hA＝hB＝12cm；故选B。 故答案为：（1）液面高度差；＞；（2）探头所处深度；B。 五、综合应用题（写出必要的文字说明和解题步骤，共20分） 22．（6分）阅读短文，回答问题。 如图是17世纪一种原始热机的示意图，以下是它对外做一次功的简要概述： ①燃烧燃料，对锅炉里的水加热，产生大量的水蒸气； ②高温水蒸气通过锅炉与汽缸间的阀门进入汽缸； ③关闭锅炉与汽缸间的阀门，打开水箱与汽缸间的阀门，向汽缸里注入冷水； ④汽缸里大量的水蒸气液化成水； ⑤活塞向下运动，对连杆产生巨大的向下的拉力，从而对外提供动力做功。 （1）改变内能的方法有两种，①中通过 　热传递　的方法使水的内能增大。 （2）④中水蒸气液化，要 　放出　热量。 （3）不计活塞质量，在④和⑤中，汽缸内大量水蒸气液化成水，导致汽缸内气压减小，在 　大气压　的作用下，活塞向下运动。 【解答】解：（1）改变内能的方法有两种，①中通过热传递的方法使水的内能增大。 （2）④中水蒸气液化，要放出热量。 （3）不计活塞质量，在④和⑤中，汽缸内大量水蒸气液化成水，导致汽缸内气压减小，在大气压的作用下，活塞向下运动。 故答案为：（1）热传递；（2）放出；（3）大气压。 23．（6分）小亮同学在测量浮力时发现：金属块浸没在密度不同的液体中，测力计示数不同。于是，他用测力计和重为4N、体积为1×10﹣4m3的金属块，组装成密度计，将金属块浸没在不同液体中静止，来探究液体密度与测力计示数的对应关系。 （1）如图所示，金属块浸没在水中静止，受到的浮力是多少？ （2）若将此时测力计指针所指刻度标为1.0×103kg/m3，这条刻度线的刻度值是多少N？ （3）该液体密度计的0kg/m3刻度标在 　4　N处。这个液体密度计所能测量的液体密度值不能超过 　4×103　kg/m3。（g取10N/kg，ρ水＝1.0×103kg/m3） 【解答】解：（1）金属块浸没在水中，V排＝V金＝1×10﹣4m3， 金属块受到的浮力为：F浮＝ρ水V排g＝1.0×103kg/m3×1×10﹣4m3×10N/kg＝1N； （2）若将此时测力计指针所指刻度标为1.0×103kg/m3，这条刻度线的刻度值是：F示＝G金﹣F浮＝4N﹣1N＝3N； （3）当该液体密度计的示数为0kg/m3时，金属块应未浸入液体中，则这条刻度线的刻度值为F示'＝G金＝4N； 当金属块浸没在液体中测力计的示数为0时，所测量液体密度最大，此时F示″＝G金﹣F浮″＝0N，则F浮″＝G金＝4N， 此时液体的密度：ρ液=F浮″gV排=4N10N/kg×1×10-4m3=4×103kg/m3。 答：（1）金属块浸没在水中静止，受到的浮力是1N； （2）若将此时测力计指针所指刻度标为1.0×103kg/m3，这条刻度线的刻度值是3N； （3）4；4×103。 24．（8分）小明给家里买电热水壶，他测试了价格相同的甲、乙两款电热水壶，它们的铭牌如表所示。均正常工作，都把质量为1kg的水从20℃加热到42℃，甲用时125s，乙用时120s。[c水＝4.2×103J/（kg•℃）] （1）甲电热水壶正常工作时电阻是多大？ （2）质量为1kg的水从20℃加热到42℃，吸收的热量是多少？ （3）如果从甲或乙中选择一款节能的电热水壶，通过计算分析，他应该选择哪一款？ 甲 额定电压 220V 额定功率 880W 频率 50Hz 乙 额定电压 220伏 额定功率 1000瓦 频率 50赫兹 【解答】解：（1）由P=U2R可知，甲电热水壶正常工作时的电阻：R甲=U2P甲=(220V)2880W=55Ω； （2）水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（42℃﹣20℃）＝9.24×104J； （3）由P=Wt可知，使用甲电水壶烧水时消耗的电能为：W甲＝P甲t甲＝880W×125s＝1.1×105J， 甲电水壶的热效率为：η甲=Q吸W甲=9.24×104J1.1×105J=84%； 使用乙电水壶烧水时消耗的电能为：W乙＝P乙t乙＝1000W×120s＝1.2×105J， 乙电水壶的热效率为：η乙=Q吸W乙=9.24×104J1.2×105J=77%； η甲＞η乙，所以使用甲电水壶烧水时更节能。 答：（1）甲电热水壶正常工作时电阻是55Ω； （2）质量为1kg的水从20℃加热到42℃，吸收的热量是9.24×104J； （3）如果从甲或乙中选择一款节能的电热水壶，应该选择甲电热水壶。 声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/6 9:05:14；用户：wlzkzbdhj；邮箱：wlzkzbdhj@；学号：7932001 第23页（共23页）
