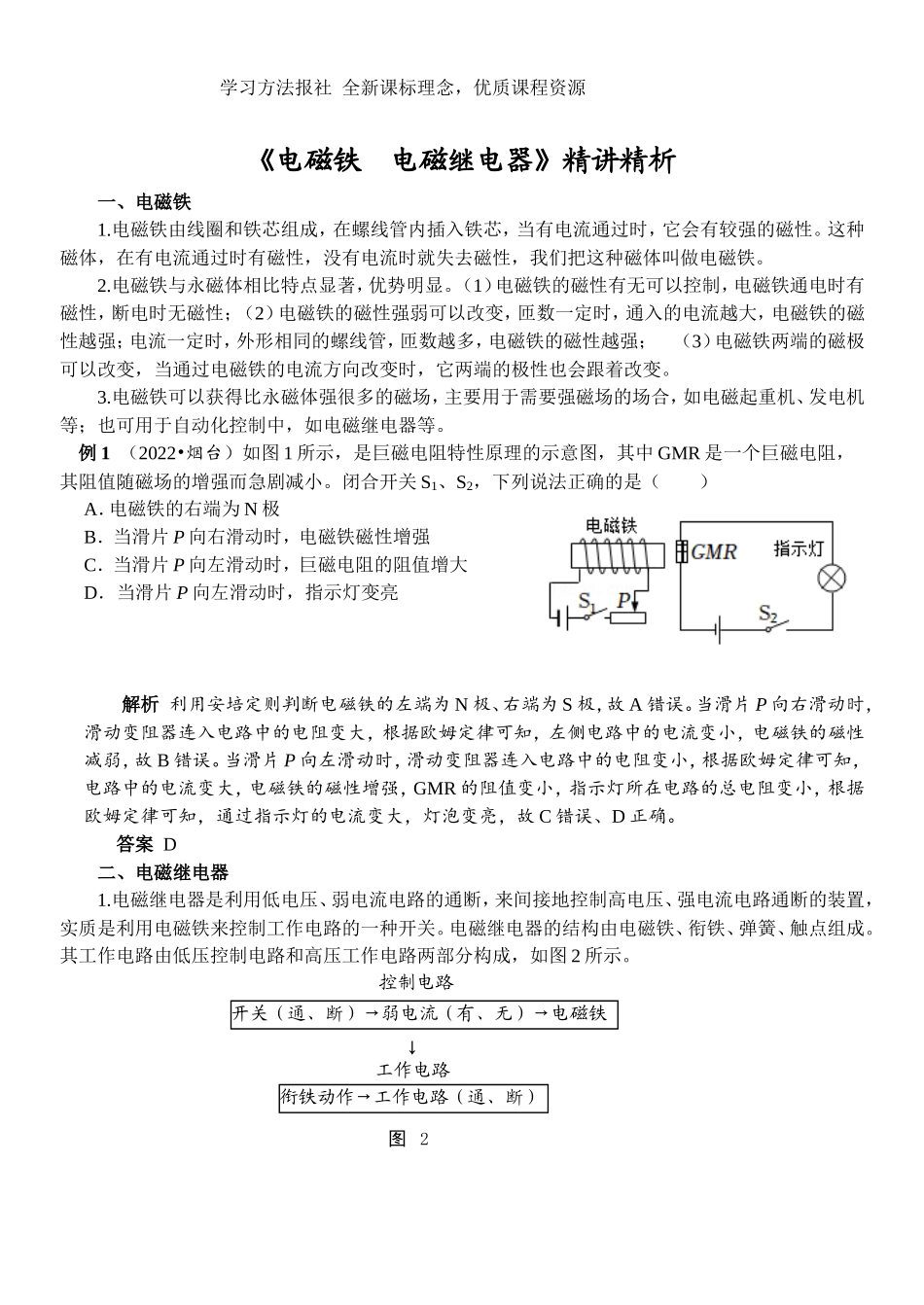

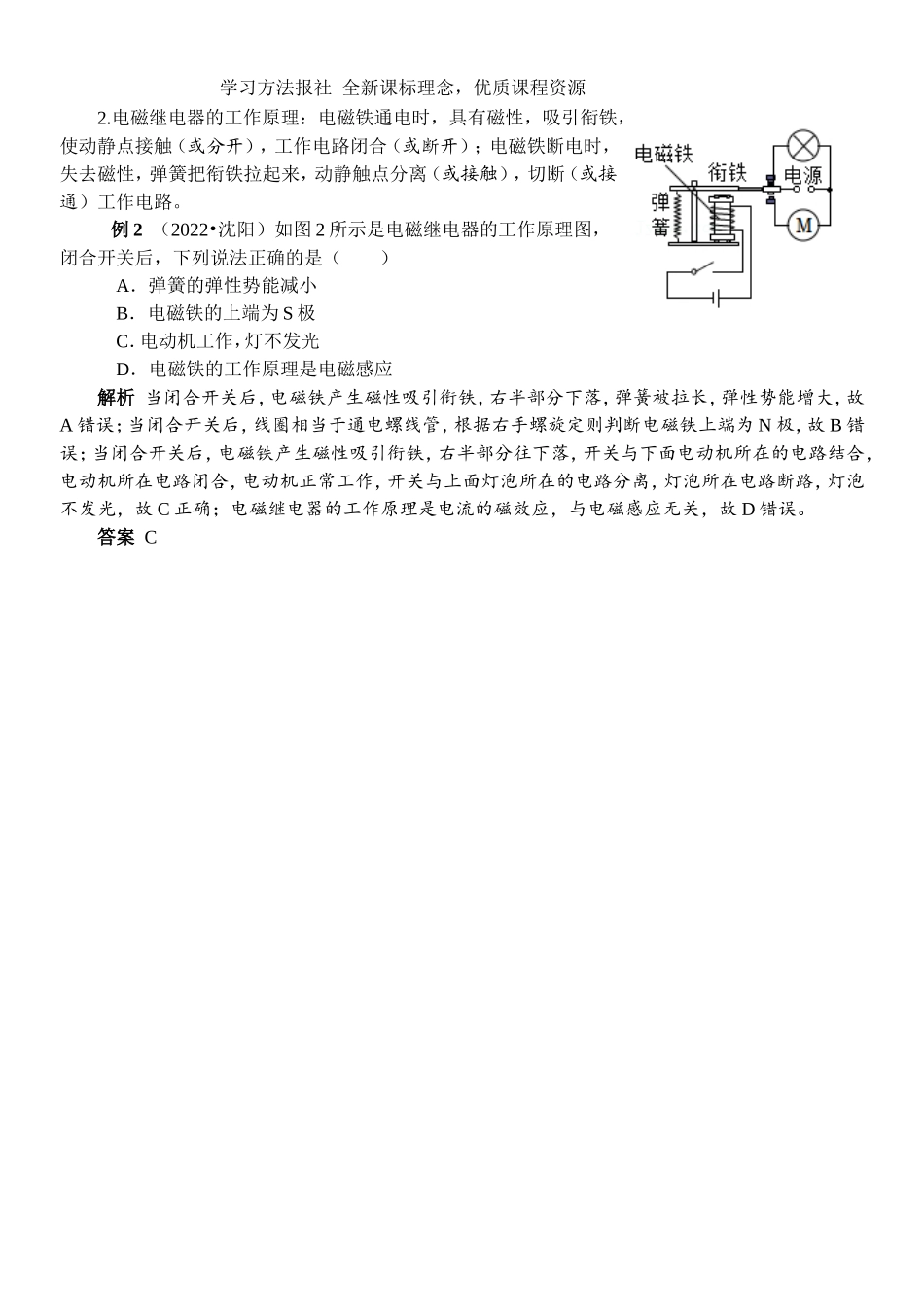

学习方法报社 全新课标理念，优质课程资源 《电磁铁 电磁继电器》精讲精析 一、电磁铁 1.电磁铁由线圈和铁芯组成，在螺线管内插入铁芯，当有电流通过时，它会有较强的磁性。这种磁体，在有电流通过时有磁性，没有电流时就失去磁性，我们把这种磁体叫做电磁铁。 2.电磁铁与永磁体相比特点显著，优势明显。（1）电磁铁的磁性有无可以控制，电磁铁通电时有磁性，断电时无磁性；（2）电磁铁的磁性强弱可以改变，匝数一定时，通入的电流越大，电磁铁的磁性越强；电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性越强；（3）电磁铁两端的磁极可以改变，当通过电磁铁的电流方向改变时，它两端的极性也会跟着改变。 3.电磁铁可以获得比永磁体强很多的磁场，主要用于需要强磁场的场合，如电磁起重机、发电机等；也可用于自动化控制中，如电磁继电器等。 例1 （2022•烟台）如图1所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻， 其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（　　） A．电磁铁的右端为N极 B．当滑片P向右滑动时，电磁铁磁性增强 C．当滑片P向左滑动时，巨磁电阻的阻值增大 D．当滑片P向左滑动时，指示灯变亮 解析 利用安培定则判断电磁铁的左端为N极、右端为S极，故A错误。当滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，根据欧姆定律可知，左侧电路中的电流变小，电磁铁的磁性减弱，故B错误。当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，GMR的阻值变小，指示灯所在电路的总电阻变小，根据欧姆定律可知，通过指示灯的电流变大，灯泡变亮，故C错误、D正确。 答案 D 二、电磁继电器 1.电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置，实质是利用电磁铁来控制工作电路的一种开关。电磁继电器的结构由电磁铁、衔铁、弹簧、触点组成。其工作电路由低压控制电路和高压工作电路两部分构成，如图2所示。 开关（通、断）→弱电流（有、无）→电磁铁 工作电路 图 2 衔铁动作→工作电路（通、断） ↓ 控制电路 2.电磁继电器的工作原理：电磁铁通电时，具有磁性，吸引衔铁，使动静点接触（或分开），工作电路闭合（或断开）；电磁铁断电时，失去磁性，弹簧把衔铁拉起来，动静触点分离（或接触），切断（或接通）工作电路。 例2 （2022•沈阳）如图2所示是电磁继电器的工作原理图， 闭合开关后，下列说法正确的是（　　） A．弹簧的弹性势能减小 B．电磁铁的上端为S极 C．电动机工作，灯不发光 D．电磁铁的工作原理是电磁感应 解析 当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分下落，弹簧被拉长，弹性势能增大，故A错误；当闭合开关后，线圈相当于通电螺线管，根据右手螺旋定则判断电磁铁上端为N极，故B错误；当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分往下落，开关与下面电动机所在的电路结合，电动机所在电路闭合，电动机正常工作，开关与上面灯泡所在的电路分离，灯泡所在电路断路，灯泡不发光，故C正确；电磁继电器的工作原理是电流的磁效应，与电磁感应无关，故D错误。 答案 C
