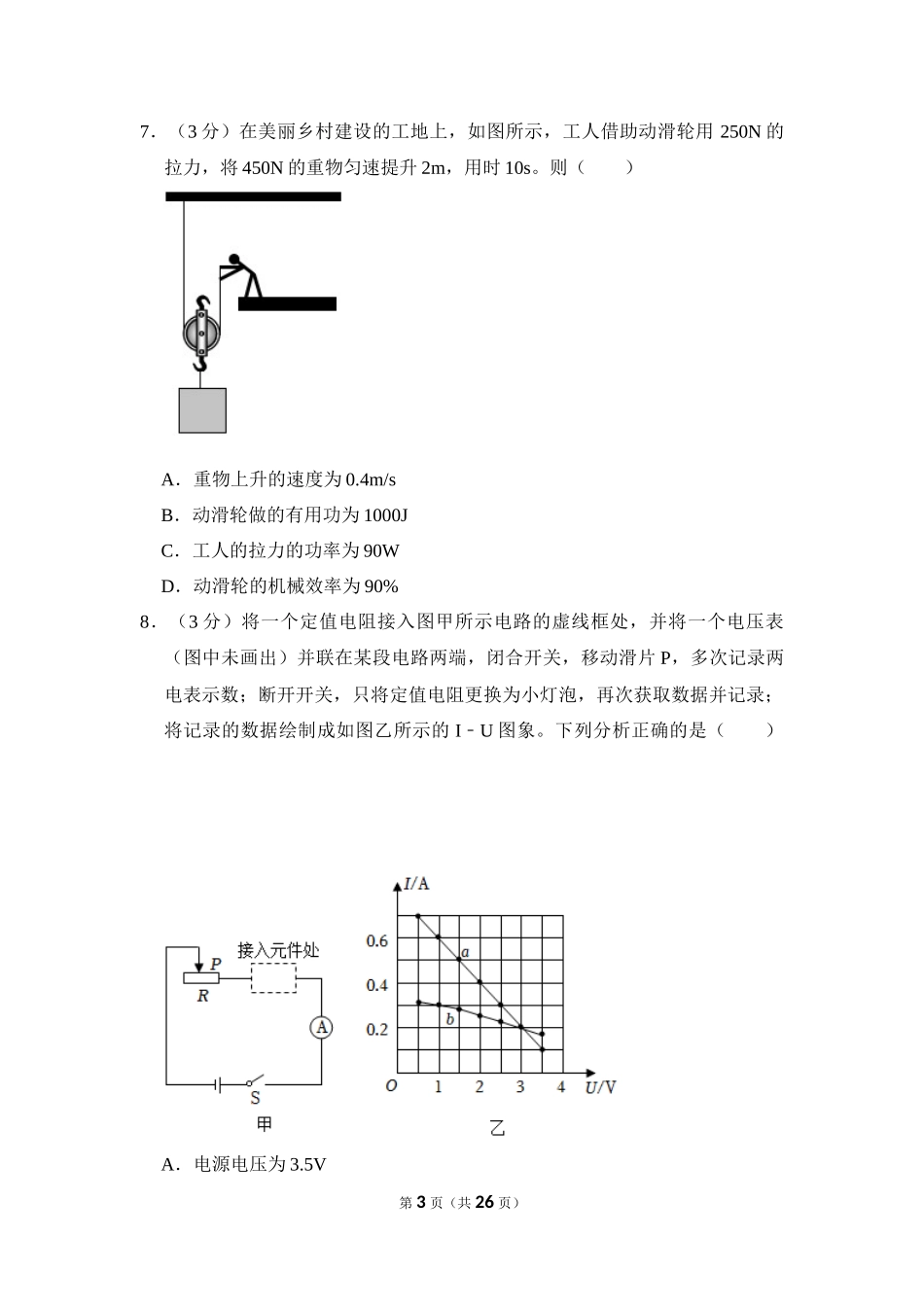

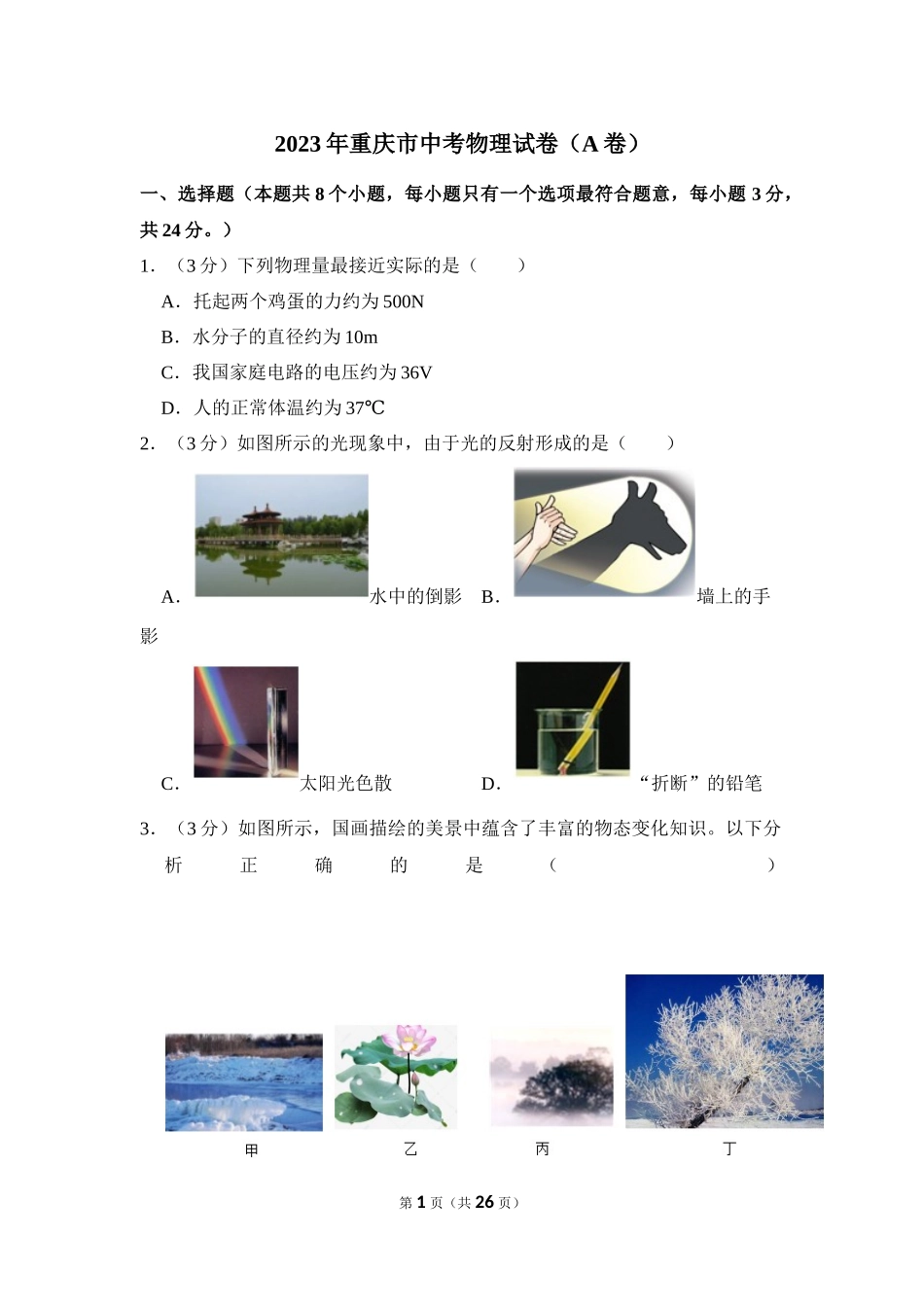

2023年重庆市中考物理试卷（A卷） 一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。） 1．（3分）下列物理量最接近实际的是（　　） A．托起两个鸡蛋的力约为500N B．水分子的直径约为10m C．我国家庭电路的电压约为36V D．人的正常体温约为37℃ 2．（3分）如图所示的光现象中，由于光的反射形成的是（　　） A．水中的倒影 B．墙上的手影 C．太阳光色散 D．“折断”的铅笔 3．（3分）如图所示，国画描绘的美景中蕴含了丰富的物态变化知识。以下分析正确的是（　　） A．图甲，湖面上厚厚的冰层是升华形成的 B．图乙，荷叶上晶莹的露珠是凝固形成的 C．图丙，山林间的缕缕薄雾是液化形成的 D．图丁，枝头上的奇景雾凇是熔化形成的 4．（3分）2023年川渝田径赛在重庆奥体中心举行，如图是100m短跑比赛的情境。以下描述正确的是（　　） A．运动员鞋底有凹凸不平的花纹是为了减小摩擦力 B．运动员静止站立时受到的重力和支持力是平衡力 C．运动员快速冲刺使得周围空气流速变快压强变大 D．运动员到达终点时受到惯性作用不能立即停下来 5．（3分）关于电和磁的知识，下列说法正确的是（　　） A．用电器的金属外壳应按规定接地 B．奥斯特发现了电磁感应现象 C．用丝绸摩擦过的玻璃棒带负电荷 D．同名磁极靠近时会相互吸引 6．（3分）小明按托盘天平的使用要求，正确测量正方体木块的质量，天平平衡时，如图所示。下列说法正确的是（　　） A．天平的实质是省力杠杆 B．被测木块的质量为20.4g C．图中木块对托盘的压强小于砝码对托盘的压强 D．测量结束后，可以直接用手将砝码放回砝码盒 7．（3分）在美丽乡村建设的工地上，如图所示，工人借助动滑轮用250N的拉力，将450N的重物匀速提升2m，用时10s。则（　　） A．重物上升的速度为0.4m/s B．动滑轮做的有用功为1000J C．工人的拉力的功率为90W D．动滑轮的机械效率为90% 8．（3分）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I﹣U图象。下列分析正确的是（　　） A．电源电压为3.5V B．图象b是用接入定值电阻时记录的数据绘制得到的 C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大 D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大 二、填空作图题（本题共6个小题，第14小题作图1分，第15小题作图1分，其余每空1分，共12分。） 9．（2分）扬声器（喇叭）是可以扩大声音的设备，它的工作原理是通电导体在磁场中受到 　 　的作用而运动，“扩大”是指将声音的 　 　增大。 10．（2分）2023年5月10日，天舟六号货运飞船搭乘火箭飞向中国空间站，如图所示，一起加速升空的过程中，以火箭为参照物，飞船是 　 　（选填“静止”或“运动”）的，飞船的机械能 　 　（选填“增大”“减小”或“不变”）。 11．（2分）新能源太阳灶是一种烧水做饭的器具，太阳灶烧水时将太阳能转化为水的 　 　能，将2kg的水从20℃加热到70℃，水吸收的热量为 　 　J。[c水＝4.2×103J/（kg•℃）] 12．（2分）如图所示的电路，电源电压恒为6V，白炽灯泡L1标有“5V，0.25A”，白炽灯泡L2标有“6V，3W”，R的阻值为10Ω。忽略温度对灯丝电阻的影响，只闭合开关S1时，灯泡 　 　更亮；只闭合开关S2时，R的功率为 　 　W。 13．（2分）小莉模拟古人利用浮力打捞铁牛，模拟过程和测量数据如图所示。①把正方体M放在架空水槽底部的方孔处（忽略M与水槽的接触面积），往水槽内装入适量的水，把一质量与M相等的柱形薄壁水杯放入水中漂浮，如图甲所示；②向杯中装入质量为水杯质量2倍的铁砂时，杯底到M上表面的距离等于M的边长，如图乙所示，此时水杯浸入水中的深度h＝　 　cm；③用细线连接水杯和M，使细线拉直且无拉力，再将铁砂从杯中取出，当铁砂取完后，M恰好可被拉起，完成打捞后，如图丙所示。则M与水杯的底面积之比为SMS杯=　 　。 14．（1分）在图中小车的重心O处画出小车所受重力的示意图。 15．（1分）请在图中画出入射光线经凹透镜折射后的光线。 三、实验探究题（本题共3个小题，16小题6分，17小题8分，18小题8分，共22分。） 16．（6分）（1）小帅在探究水沸腾前后温度变化特点的实验中，安装烧杯和温度计时应先确定两者中 　 　的位置；实验过程中，某时刻温度计的示数如图1甲所示为 　 　℃；图1乙是水的温度随时间变化的关系图象，分析图象可知：水在沸腾过程中温度 　 　。 （2）小刚用焦距为10cm的凸透镜探究凸透镜成像的规律，当蜡烛、凸透镜、光屏三者高度如图2所示时，适当调节 　 　的高度后便可开始实验；当蜡烛距凸透镜25cm时，移动光屏，在光屏上承接到一个清晰缩小的像，生活中的 　 　就是根据该成像规律制成的；把蜡烛适当靠近凸透镜，应将光屏 　 　（选填“靠近”或“远离”）凸透镜，才能再次承接到清晰的像。 17．（8分）在测量小灯泡电阻的实验中，小会选用标有“2.5V”字样的小灯泡进行实验。 （1）请用笔画线代替导线，将图甲所示电路补充完整； （2）连接电路时，开关应处于 　 　状态。连接好电路，将滑片P移至最右端，接通电路后，发现小灯泡不发光，电压表示数约为3V，其原因可能是小灯泡 　 　； （3）排除故障后，闭合开关，调节滑片P，电压表示数如图乙所示为 　 　V，为测量小灯泡正常发光时的电阻，应将滑片P向 　 　端滑动； （4）下表是记录的实验数据，则小灯泡正常发光时的电阻约为 　 　Ω（结果保留小数点后1位）；实验中发现灯泡越亮，温度越高，结合数据可知：灯丝温度越高，电阻越 　 　； 次数 1 2 3 4 U/V 1 2 2.5 2.8 I/A 0.18 0.28 0.30 0.31 （5）小会在实验过程中发现用力捏滑片与电阻丝接触处，灯泡发光明显变亮。请结合影响导体电阻大小的因素，分析产生这一现象可能的原因是 　 　。 18．（8分）小婷在探究液体压强与哪些因素有关的实验中，在U形管接头处加装了一个“三通接头”，如图甲所示。 （1）U形管与探头连接时，阀门K应处于 　 　（选填“打开”或“关闭”）状态，以确保U形管内的水面相平；组装完成后，轻压探头的橡皮膜到一定程度，U形管内液面有明显的高度差并保持稳定，说明装置 　 　（选填“漏气”或“不漏气”）； （2）比较图乙与 　 　两图，可得出液体压强随深度的增加而增大；比较图丙与丁两图，还可初步得出液体在同一深度向各个方向的压强 　 　； （3）若需通过图丁和戊对比得出液体压强与液体密度的关系，应将图戊中的探头向 　 　移动适当的距离；移动探头后，观察到U形管水面高度差为Δh，此时探头受到盐水的压强为p盐，小婷取出探头放回水中，当U形管水面高度差再次为Δh时，测出探头在水中的深度为0.2m，则p盐＝　 　Pa； （4）小婷发现探头所处深度较浅时，U形管两液面的高度差不明显，可将U形管中的水换成密度更 　 　的液体以方便读数；探究过程中，保持探头所处深度不变，将U形管逐渐向后倾斜，偏离竖直方向，U形管中两液面所对刻度线间的距离将 　 　（选填“变大”“变小”或“不变”）。 四、计算论述题（本题共3个小题，19小题6分，20小题8分，21小题8分，共22分。解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能得分。） 19．（6分）如图所示的电路中，电源电压恒为2V，R1的阻值为10Ω，R2的阻值为20Ω，闭合开关S。求： （1）通过R1的电流； （2）通电50s，R2消耗的电能。 20．（8分）桔槔是《天工开物》中记载的一种原始的汲水工具。如图所示，硬杆用细绳悬挂在树上，杆可绕O点自由旋转且与树之间无作用力，用细绳将重力为20N、容积为2.8×10﹣2m3的桶悬挂在B端，在A端重120N的拗石辅助下，人可轻松将一桶水从井中提起，OA：OB＝3：2；悬挂桶的绳子始终保持在竖直方向上，忽略杆和绳的重力。 （1）桶装满水时，求水的质量； （2）空桶在井中漂浮时，求桶排开水的体积； （3）一重力为480N的人用桔槔将装满水的桶提出水面后（忽略桶外壁沾水），桔槔处于平衡状态时，人与地面的受力面积为500cm2，求人对地面的压强。 21．（8分）寒假期间，小丽在外婆家发现一闲置的旧电炉（如图甲），铭牌上标有“220V 484W”字样，电炉只有一根电阻丝。为检测电炉能否工作，将其单独接入家庭电路中，观察到表盘如图乙的电能表的指示灯在120s内闪烁了16次，忽略温度对电阻的影响。 （1）求电炉电阻丝的阻值； （2）求检测时电炉的实际功率； （3）小丽想为外婆制作一个可调温的发热坐垫。在父母的陪同下，她拆下整根电阻丝并分成两段，将其中一段制作为阻值可调的电阻丝；将两段均可发热的电阻丝接入电源电压恒为10V的电路中，在通过电阻丝的电流不超过其额定电流的情况下，坐垫的最大功率为27W，求发热坐垫在最小功率状态下工作10s产生的热量。 2023年重庆市中考物理试卷（A卷） 参考答案与试题解析 一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。） 1．（3分）下列物理量最接近实际的是（　　） A．托起两个鸡蛋的力约为500N B．水分子的直径约为10m C．我国家庭电路的电压约为36V D．人的正常体温约为37℃ 【解答】解：A．两个鸡蛋的质量约100g＝0.1kg，托起两个鸡蛋的力约为F＝G＝mg＝0.1kg×10N/kg＝1N，故A不符合实际； B．水分子的直径约为0.4nm，故B不符合实际； C．我国家庭电路的电压约为220V，故C不符合实际； D．人的正常体温约为37℃，故D符合实际。 故选：D。 2．（3分）如图所示的光现象中，由于光的反射形成的是（　　） A．水中的倒影 B．墙上的手影 C．太阳光色散 D．“折断”的铅笔 【解答】解：A、水中的倒影是由于光的反射所形成的虚像，故A符合题意； B、墙上的手影是由于光的直线传播形成的，故B不符合题意； C、太阳光色散是由于光的折射形成的，故C不符合题意； D、“折断”的铅笔是由于光的折射形成的，故D不符合题意。 故选：A。 3．（3分）如图所示，国画描绘的美景中蕴含了丰富的物态变化知识。以下分析正确的是（　　） A．图甲，湖面上厚厚的冰层是升华形成的 B．图乙，荷叶上晶莹的露珠是凝固形成的 C．图丙，山林间的缕缕薄雾是液化形成的 D．图丁，枝头上的奇景雾凇是熔化形成的 【解答】解：A、图甲，湖面上厚厚的冰层是凝固形成的，故A错误； B、图乙，荷叶上晶莹的露珠是空气中的水蒸气遇冷液化形成的，故B错误； C、图丙，山林间的缕缕薄雾是液化形成的，故C正确； D、图丁，枝头上的奇景雾凇是空气中的水蒸气遇冷凝华形成的，故D错误。 故选：C。 4．（3分）2023年川渝田径赛在重庆奥体中心举行，如图是100m短跑比赛的情境。以下描述正确的是（　　） A．运动员鞋底有凹凸不平的花纹是为了减小摩擦力 B．运动员静止站立时受到的重力和支持力是平衡力 C．运动员快速冲刺使得周围空气流速变快压强变大 D．运动员到达终点时受到惯性作用不能立即停下来 【解答】解： A、运动员鞋底有凹凸不平的花纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A错误； B、运动员静止站立时受到的重力和支持力符合二力平衡条件，是平衡力，故B正确； C、运动员快速冲刺时，使得周围空气流速变快，压强变小，故C错误； D、运动员到达终点时不能立即停下来，是因为运动员具有惯性，仍要保持原来的运动状态，惯性不是力或作用，不能说受到惯性的作用，故D错误。 故选：B。 5．（3分）关于电和磁的知识，下列说法正确的是（　　） A．用电器的金属外壳应按规定接地 B．奥斯特发现了电磁感应现象 C．用丝绸摩擦过的玻璃棒带负电荷 D．同名磁极靠近时会相互吸引 【解答】解：A．家用电器的金属外壳接地，是为了防止因外壳带电导致人身触电，故A正确； B．奥斯特发现了通电导体周围存在磁场，法拉第发现了电磁感应现象，故B错误； C．玻璃棒在与丝绸摩擦的过程中会失去电子带正电，故C错误； D．同名磁极靠近时会相互排斥，故D错误。 故选：A。 6．（3分）小明按托盘天平的使用要求，正确测量正方体木块的质量，天平平衡时，如图所示。下列说法正确的是（　　） A．天平的实质是省力杠杆 B．被测木块的质量为20.4g C．图中木块对托盘的压强小于砝码对托盘的压强 D．测量结束后，可以直接用手将砝码放回砝码盒 【解答】解：A．天平的动力臂等于阻力臂，实质是等臂杠杆，故A错误； B．由图可知，游码在标尺左端的零刻度处，所以被测木块的质量为20g，故B错误； C．天平衡量平衡后，木块和砝码的质量相同，对托盘的压力相同，因为木块的底面积较大，由p=FS可知，图中木块对托盘的压强小于砝码对托盘的压强，故C正确； D．为了防止污染砝码，取放砝码必须用镊子，不能用手直接拿砝码，故D错误。 故选：C。 7．（3分）在美丽乡村建设的工地上，如图所示，工人借助动滑轮用250N的拉力，将450N的重物匀速提升2m，用时10s。则（　　） A．重物上升的速度为0.4m/s B．动滑轮做的有用功为1000J C．工人的拉力的功率为90W D．动滑轮的机械效率为90% 【解答】解：A、重物上升的速度：v=st=2m10s=0.2m/s，故A错误； B、动滑轮做的有用功：W有＝Gh＝450N×2m＝900J，故B错误； C、由图可知n＝2，绳子自由端移动的距离：s＝nh＝2×2m＝4m， 拉力做的总功：W总＝Fs＝250N×4m＝1000J， 拉力做功的功率：P=W总t=1000J10s=100W，故C错误； D、动滑轮的机械效率：η=W有W总×100%=900J1000J×100%＝90%，故D正确。 故选：D。 8．（3分）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I﹣U图象。下列分析正确的是（　　） A．电源电压为3.5V B．图象b是用接入定值电阻时记录的数据绘制得到的 C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大 D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大 【解答】解：闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，根据U＝IR可知定值电阻（或灯泡）两端的电压随电流的增大而增大，串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压随电流的增大而减小，由乙图可知电压表与滑动变阻器并联接入电路，电压表测滑动变阻器两端的电压， 定值电阻的阻值不变，灯泡的电阻是变化的，所以a是接入定值电阻时记录的数据绘制得到的，b是接入灯泡时记录的数据绘制得到的，故B错误； 当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电压为3.5V时，通过电路的电流为0.1A， 串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压U＝IR定+UV， 代入数据可得0.7A×R定+0.5V＝0.1A×R定+3.5V， 解方程可得R定＝5Ω， 则电源电压U＝IR定+UV＝0.7A×5Ω+0.5V＝4V，故A错误； 定值电阻和灯泡两端的电压各为3.5V时，根据串联电路电压规律可知滑动变阻器两端的电压为4V﹣3.5V＝0.5V，由乙图可知此时通过定值在的电流大于通过灯泡的电流，根据R=UI可知灯泡的电阻较大，故C正确； 接入小灯泡后，将滑片P向右移动时，滑动变阻器接入电路的电阻变小，根据串联分压原理可知电压表的示数将变小，故D错误。 故选：C。 二、填空作图题（本题共6个小题，第14小题作图1分，第15小题作图1分，其余每空1分，共12分。） 9．（2分）扬声器（喇叭）是可以扩大声音的设备，它的工作原理是通电导体在磁场中受到 　力　的作用而运动，“扩大”是指将声音的 　响度　增大。 【解答】解：扬声器（喇叭）是可以扩大声音的设备，它的工作原理是通电导体在磁场中受到力的作用而运动，“扩大”是指将声音的响度增大。 故答案为：力；响度。 10．（2分）2023年5月10日，天舟六号货运飞船搭乘火箭飞向中国空间站，如图所示，一起加速升空的过程中，以火箭为参照物，飞船是 　静止　（选填“静止”或“运动”）的，飞船的机械能 　增大　（选填“增大”“减小”或“不变”）。 【解答】解：（1）一起加速升空的过程中，天舟六号货运飞船与火箭之间没有位置的变化，以火箭为参照物，飞船是静止的； （2）在飞船加速升空的过程中，质量不变，速度增大，动能增大；高度增大，重力势能增大。动能增大，重力势能增大，故机械能增大。 故答案为：静止；增大。 11．（2分）新能源太阳灶是一种烧水做饭的器具，太阳灶烧水时将太阳能转化为水的 　内　能，将2kg的水从20℃加热到70℃，水吸收的热量为 　4.2×105　J。[c水＝4.2×103J/（kg•℃）] 【解答】解：太阳灶烧水时将太阳能转化为水的内能； 水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（70℃﹣20℃）＝4.2×105J。 故答案为：内；4.2×105。 12．（2分）如图所示的电路，电源电压恒为6V，白炽灯泡L1标有“5V，0.25A”，白炽灯泡L2标有“6V，3W”，R的阻值为10Ω。忽略温度对灯丝电阻的影响，只闭合开关S1时，灯泡 　L1　更亮；只闭合开关S2时，R的功率为 　0.4　W。 【解答】解：忽略温度对灯丝电阻的影响，根据R=UI可知，L1的电阻R1=U1I1=5V0.25A=20Ω， 根据P=U2R可知，L2的电阻R2=U22P2=(6V)23W=12Ω； 只闭合S1时，两灯泡串联，串联电路的电流处处相等，且R1＞R2，根据P＝I2R可知，L1的实际功率大，故小灯泡L1更亮； 只闭合开关S2时，L1和R串联，则电路中的电流为： I=UR1+R=6V20Ω+10Ω=0.2A， 故R的功率为： P＝I2R＝（0.2A）2×10Ω＝0.4W。 故答案为：L1；0.4。 13．（2分）小莉模拟古人利用浮力打捞铁牛，模拟过程和测量数据如图所示。①把正方体M放在架空水槽底部的方孔处（忽略M与水槽的接触面积），往水槽内装入适量的水，把一质量与M相等的柱形薄壁水杯放入水中漂浮，如图甲所示；②向杯中装入质量为水杯质量2倍的铁砂时，杯底到M上表面的距离等于M的边长，如图乙所示，此时水杯浸入水中的深度h＝　9　cm；③用细线连接水杯和M，使细线拉直且无拉力，再将铁砂从杯中取出，当铁砂取完后，M恰好可被拉起，完成打捞后，如图丙所示。则M与水杯的底面积之比为SMS杯=　29　。 【解答】解：甲图中杯子漂浮，浮力等于重力，F浮＝G；假设水的密度为ρ，杯子底面积S，杯子高度H， 有：ρSh1g＝mg，H＝h1+12cm； 乙图中，同样漂浮，则有：ρShg＝3mg，H＝h+6cm； 解得：h＝3h1；H＝15cm，h＝9cm； 图甲中，杯子的重力：G＝F浮＝ρSg×3cm＝mg； 质量与M相等的柱形薄壁水杯，M的重力：GM＝Mg＝ρSg×3cm； 将铁砂从杯中取出，当铁砂取完后，M恰好可被拉起， 则Mg+F压M＝F杯底﹣mg； 根据液体的压力F＝pS＝ρghS有： ρSg×3cm+ρgSM（9cm+a）＝ρgS×9cm﹣ρSg×3cm； 整理得：ρgSM×9cm+ρgSMa＝ρgS×3cm； 由于M是正方体，即：ρgSM×9cm+ρga3＝ρgS×3cm……① 丙图中漂浮时，总重力等于M受到的浮力加上杯底所受水向上的压强； Mg+mg＝ρga3+ρSg（15cm﹣10cm）； 即ρSg×3cm+ρSg×3cm＝ρga3+ρSg×5cm； 解得ρSg×1cm＝ρga3；……② 将②代入①可得：ρgSM×9cm+ρSg×1cm＝ρgS×3cm， 即：ρgSM×9cm＝ρgS×2cm； 即SM：S＝2：9，即：SMS杯=29。 故答案为：9；29。 14．（1分）在图中小车的重心O处画出小车所受重力的示意图。 【解答】解：重力的方向是竖直向下的，从小车的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示： 15．（1分）请在图中画出入射光线经凹透镜折射后的光线。 【解答】解： 延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示： 三、实验探究题（本题共3个小题，16小题6分，17小题8分，18小题8分，共22分。） 16．（6分）（1）小帅在探究水沸腾前后温度变化特点的实验中，安装烧杯和温度计时应先确定两者中 　烧杯　的位置；实验过程中，某时刻温度计的示数如图1甲所示为 　94　℃；图1乙是水的温度随时间变化的关系图象，分析图象可知：水在沸腾过程中温度 　不变　。 （2）小刚用焦距为10cm的凸透镜探究凸透镜成像的规律，当蜡烛、凸透镜、光屏三者高度如图2所示时，适当调节 　蜡烛　的高度后便可开始实验；当蜡烛距凸透镜25cm时，移动光屏，在光屏上承接到一个清晰缩小的像，生活中的 　照相机　就是根据该成像规律制成的；把蜡烛适当靠近凸透镜，应将光屏 　远离　（选填“靠近”或“远离”）凸透镜，才能再次承接到清晰的像。 【解答】解：（1）酒精灯需用外焰加热，所以要先放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度； 由图可知，温度计的分度值为1℃，所以温度计的读数为94℃； 由图像可知，水在沸腾时，温度保持不变，故水在沸腾过程中温度变化的特点是温度不变； （2）调整凸透镜、光屏、烛焰的中心大致在同一高度上，这样做的目的是使物体的像能够成在光屏的中心，如图所示，烛焰的中心位置过高，应适当向下调节； 当u＝25cm＞2f时，成倒立、缩小的实像，其应用是照相机； 将烛焰向右移动靠近，此时像距会变大，所以应将光屏向右移动远离透镜。 故答案为：（1）烧杯；94；不变；（2）蜡烛；照相机；远离。 17．（8分）在测量小灯泡电阻的实验中，小会选用标有“2.5V”字样的小灯泡进行实验。 （1）请用笔画线代替导线，将图甲所示电路补充完整； （2）连接电路时，开关应处于 　断开　状态。连接好电路，将滑片P移至最右端，接通电路后，发现小灯泡不发光，电压表示数约为3V，其原因可能是小灯泡 　断路　； （3）排除故障后，闭合开关，调节滑片P，电压表示数如图乙所示为 　2.2　V，为测量小灯泡正常发光时的电阻，应将滑片P向 　左　端滑动； （4）下表是记录的实验数据，则小灯泡正常发光时的电阻约为 　8.3　Ω（结果保留小数点后1位）；实验中发现灯泡越亮，温度越高，结合数据可知：灯丝温度越高，电阻越 　大　； 次数 1 2 3 4 U/V 1 2 2.5 2.8 I/A 0.18 0.28 0.30 0.31 （5）小会在实验过程中发现用力捏滑片与电阻丝接触处，灯泡发光明显变亮。请结合影响导体电阻大小的因素，分析产生这一现象可能的原因是 　滑片与电阻丝接触不良　。 【解答】解：（1）在测量小灯泡电阻的实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图所示： ； （2）为了保护电路，连接电路时，开关应处于断开状态； 小灯泡不发光，说明电路可能断路，电压表示数约为3V，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即其原因可能是小灯泡断路； （3）排除故障后，闭合开关，调节滑片P，电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V，小于灯泡额定电压2.5V，为测量小灯泡正常发光时的电阻，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑片P向左端滑动； （4）由表中数据可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.3A，则小灯泡正常发光时的电阻为： RL=ULIL=2.5V0.3A≈8.3Ω； 同理，其余三次实验的电阻为： R1=U1I1=1V0.18A≈5.6Ω， R2=U2I2=2V0.28A≈7.1Ω， R4=U4I4=2.8V0.31A≈9.0Ω， 故结合数据可知：灯丝温度越高，电阻越大； （5）用力捏滑片与电阻丝接触处，灯泡发光明显变亮，说明电路中电流变大，电阻变小；同时也说明在没有用力捏滑片与电阻丝接触处之前，滑片与电阻丝接触处电阻较大，故产生这一现象可能的原因是滑片与电阻丝接触不良。 故答案为：（1）见解答图；（2）断开；断路；（3）2.2；左；（4）8.3；大；（5）滑片与电阻丝接触不良。 18．（8分）小婷在探究液体压强与哪些因素有关的实验中，在U形管接头处加装了一个“三通接头”，如图甲所示。 （1）U形管与探头连接时，阀门K应处于 　打开　（选填“打开”或“关闭”）状态，以确保U形管内的水面相平；组装完成后，轻压探头的橡皮膜到一定程度，U形管内液面有明显的高度差并保持稳定，说明装置 　不漏气　（选填“漏气”或“不漏气”）； （2）比较图乙与 　丙　两图，可得出液体压强随深度的增加而增大；比较图丙与丁两图，还可初步得出液体在同一深度向各个方向的压强 　相等　； （3）若需通过图丁和戊对比得出液体压强与液体密度的关系，应将图戊中的探头向 　上　移动适当的距离；移动探头后，观察到U形管水面高度差为Δh，此时探头受到盐水的压强为p盐，小婷取出探头放回水中，当U形管水面高度差再次为Δh时，测出探头在水中的深度为0.2m，则p盐＝　2000　Pa； （4）小婷发现探头所处深度较浅时，U形管两液面的高度差不明显，可将U形管中的水换成密度更 　小　的液体以方便读数；探究过程中，保持探头所处深度不变，将U形管逐渐向后倾斜，偏离竖直方向，U形管中两液面所对刻度线间的距离将 　不变　（选填“变大”“变小”或“不变”）。 【解答】解：（1）为了保持内外气压平衡，U形管与探头连接时，阀门K应处于打开状态，以确保U形管内的水面相平； 按压探头的橡皮膜，U形管两边液面高度变化明显并保持稳定，说明实验装置密封良好，不漏气； （2）研究液体压强与深度的关系，要控制液体的密度相同，比较图乙与丙两图，可以初步得出结论：在同种液体中，液体内部压强随深度的增加而增大； 比较图丙与丁两图可知，探头在水中的深度相同，方向不同，U形管内液柱的高度差相同，因此可初步得出液体在同一深度向各个方向的压强相等； （3）由控制变量法可知，若需通过图丁和戊对比得出液体压强与液体密度的关系，应将图戊中的探头向上移动适当的距离； 探头在盐水中和水中时，观察到U形管水面高度差均为Δh，说明探头在盐水中受到的压强与在水中受到的压强相同， 所以p盐＝p水＝ρ水gh水＝1.0×103kg/m3×10N/kg×0.2m＝2000Pa； （4）由p＝ρgh可知，压强相同时，密度越小的液体，深度越大，所以可将U形管中的水换成密度更小的液体以方便读数； 探究过程中，保持探头所处深度不变，探头所受的压强不变，所以将U形管逐渐向后倾斜，偏离竖直方向，U形管中两液面所对刻度线间的距离将不变。 故答案为：（1）打开；不漏气；（2）丙；相等；（3）上；2000；（4）小；不变。 四、计算论述题（本题共3个小题，19小题6分，20小题8分，21小题8分，共22分。解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能得分。） 19．（6分）如图所示的电路中，电源电压恒为2V，R1的阻值为10Ω，R2的阻值为20Ω，闭合开关S。求： （1）通过R1的电流； （2）通电50s，R2消耗的电能。 【解答】解：（1）由图可知，R1、R2并联， 根据并联电路的电压特点可知，R1、R2两端的电压：U1＝U2＝U＝2V， 通过R1的电流：I1=U1R1=2V10Ω=0.2A； （2）通电50s，R2消耗的电能：W2=U22R2t=(2V)220Ω×50s＝10J。 答：（1）通过R1的电流为0.2A； （2）通电50s，R2消耗的电能为10J。 20．（8分）桔槔是《天工开物》中记载的一种原始的汲水工具。如图所示，硬杆用细绳悬挂在树上，杆可绕O点自由旋转且与树之间无作用力，用细绳将重力为20N、容积为2.8×10﹣2m3的桶悬挂在B端，在A端重120N的拗石辅助下，人可轻松将一桶水从井中提起，OA：OB＝3：2；悬挂桶的绳子始终保持在竖直方向上，忽略杆和绳的重力。 （1）桶装满水时，求水的质量； （2）空桶在井中漂浮时，求桶排开水的体积； （3）一重力为480N的人用桔槔将装满水的桶提出水面后（忽略桶外壁沾水），桔槔处于平衡状态时，人与地面的受力面积为500cm2，求人对地面的压强。 【解答】解：（1）由ρ=mV可得，桶装满水时水的质量： m水＝ρ水V＝1.0×103kg/m3×2.8×10﹣2m3＝28kg； （2）空桶在井中漂浮时，受到的浮力F浮＝G桶＝20N， 由F浮＝ρ水gV排可得，桶排开水的体积： V排=F浮ρ水g=20N1.0×103kg/m3×10N/kg=2×10﹣3m3； （3）水的重力G水＝m水g＝28kg×10N/kg＝280N， 桶和水的总重力G总＝G桶+G水＝20N+280N＝300N， 由杠杆平衡条件可得：G拗石×OA＝（G总﹣F）×OB， 120N×3＝（300N﹣F）×2 解得，作用在此人手上的拉力F＝120N； 人对地面的压力F压＝G人+F＝480N+120N＝600N， 人与地面的受力面积为S＝500cm2＝5×10﹣2m2， 人对地面的压强： p=F压S=600N5×10-2m2=1.2×104Pa。 答：（1）桶装满水时水的质量为28kg； （2）空桶在井中漂浮时，桶排开水的体积为2×10﹣3m3； （3）人对地面的压强为1.2×104Pa。 21．（8分）寒假期间，小丽在外婆家发现一闲置的旧电炉（如图甲），铭牌上标有“220V 484W”字样，电炉只有一根电阻丝。为检测电炉能否工作，将其单独接入家庭电路中，观察到表盘如图乙的电能表的指示灯在120s内闪烁了16次，忽略温度对电阻的影响。 （1）求电炉电阻丝的阻值； （2）求检测时电炉的实际功率； （3）小丽想为外婆制作一个可调温的发热坐垫。在父母的陪同下，她拆下整根电阻丝并分成两段，将其中一段制作为阻值可调的电阻丝；将两段均可发热的电阻丝接入电源电压恒为10V的电路中，在通过电阻丝的电流不超过其额定电流的情况下，坐垫的最大功率为27W，求发热坐垫在最小功率状态下工作10s产生的热量。 【解答】解：（1）由P=U2R可知，电炉电阻丝的阻值：R=U2P=(220V)2484W=100Ω； （2）1200imp/kW•h表示电路中用电器每消耗1kW•h电能，电能表的指示灯闪烁1200次， 指示灯闪烁16次，电炉消耗的电能：W=16imp1200imp/kW⋅h=2150kW•h＝4.8×104J， 检测时电炉的实际功率：P实=Wt=4.8×104J120s=400W； （3）根据串联电路的电阻特点可知，当两段电阻丝串联，并将可调节的电阻丝调到最大阻值时，电路中的总电阻最大，根据P=U2R可知，发热坐垫的总功率最小， 电路中的最大总电阻：R大＝R＝100Ω， 发热坐垫在最小功率状态下工作10s产生的热量：Q＝W′=U′2R大t′=(10V)2100Ω×10s＝10J。 答：（1）电炉电阻丝的阻值为100Ω； （2）检测时电炉的实际功率为400W； （3）发热坐垫在最小功率状态下工作10s产生的热量为10J。 声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/6/18 8:37:43；用户：wlzkzbdhj；邮箱：wlzkzbdhj@；学号：7932001 第26页（共26页）
