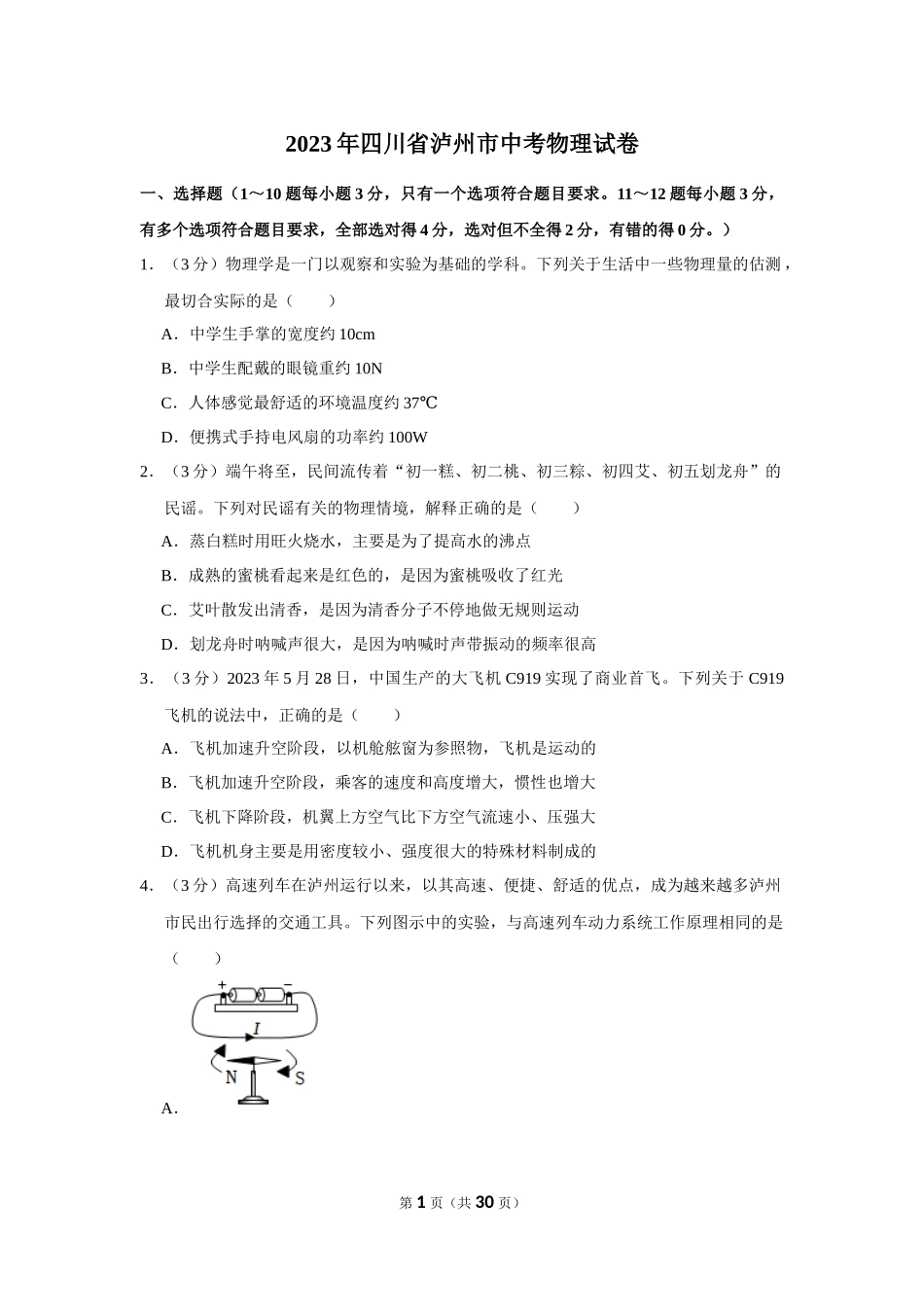

2023年四川省泸州市中考物理试卷 一、选择题（1～10题每小题3分，只有一个选项符合题目要求。11～12题每小题3分，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有错的得0分。） 1．（3分）物理学是一门以观察和实验为基础的学科。下列关于生活中一些物理量的估测，最切合实际的是（　　） A．中学生手掌的宽度约10cm B．中学生配戴的眼镜重约10N C．人体感觉最舒适的环境温度约37℃ D．便携式手持电风扇的功率约100W 2．（3分）端午将至，民间流传着“初一糕、初二桃、初三粽、初四艾、初五划龙舟”的民谣。下列对民谣有关的物理情境，解释正确的是（　　） A．蒸白糕时用旺火烧水，主要是为了提高水的沸点 B．成熟的蜜桃看起来是红色的，是因为蜜桃吸收了红光 C．艾叶散发出清香，是因为清香分子不停地做无规则运动 D．划龙舟时呐喊声很大，是因为呐喊时声带振动的频率很高 3．（3分）2023年5月28日，中国生产的大飞机C919实现了商业首飞。下列关于C919飞机的说法中，正确的是（　　） A．飞机加速升空阶段，以机舱舷窗为参照物，飞机是运动的 B．飞机加速升空阶段，乘客的速度和高度增大，惯性也增大 C．飞机下降阶段，机翼上方空气比下方空气流速小、压强大 D．飞机机身主要是用密度较小、强度很大的特殊材料制成的 4．（3分）高速列车在泸州运行以来，以其高速、便捷、舒适的优点，成为越来越多泸州市民出行选择的交通工具。下列图示中的实验，与高速列车动力系统工作原理相同的是（　　） A． B． C． D． 5．（3分）智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。下列符合该智能锁电路设计的是（　　） A． B． C． D． 6．（3分）如图所示是汽车利用超声波辅助倒车的情境，当汽车与障碍物相距较近时，汽车就会发出“嘀嘀嘀”的警报声。下列关于声波的说法中，正确的是（　　） A．超声波的传播需要介质 B．“嘀嘀嘀”的警报声，就是超声波 C．超声波在空气中的传播速度为：3×108m/s D．警报声对正在倒车的驾驶员来说是噪声 7．（3分）2023年5月30日，神舟十六号载人飞船成功发射，之后飞船采用自主快速交会对接模式与空间站成功对接，飞船与空间站的组合体在地球附近轨道上绕地球运动，如图所示。关于该过程，下列说法中正确的是（　　） A．飞船与空间站对接成功后，组合体受到平衡力的作用 B．与在地面上相比，航天员在空间站内时，其质量变小 C．空间站内的航天员处于“漂浮”状态，不受重力作用 D．指挥中心与空间站间的联系是利用电磁波来传递信息 8．（3分）教室里，磁性黑板擦可以被吸在竖直金属黑板上不掉下来，如图所示。根据题中信息，以下判断正确的是（　　） A．黑板擦受到磁力作用，不受摩擦力的作用也能静止在竖直黑板上 B．黑板擦能静止在竖直黑板上，是因为黑板擦所受摩擦力大于重力 C．擦黑板时，可以通过增大压力来增大黑板擦与黑板之间的摩擦力 D．擦黑板时，手对黑板擦的压力与黑板对黑板擦的支持力是一对平衡力 9．（3分）学习家庭电路相关知识后，小浩对设计的如图所示家庭电路及其使用的下列认识，正确的是（　　） A．图中两盏灯泡与其对应控制开关的连接都是正确的 B．电冰箱的插头地线插脚脱落，仍可插入插座P长期使用 C．如果灯泡L2不能正常工作，则插座Q也一定不能正常工作 D．断开开关S2，正确使用验电笔检查灯泡L2两端接线柱，氖管都不会发光 10．（3分）我国运动员全红婵，在2023年世界泳联跳水世界杯西安站女子单人10米跳台预赛中，出色地完成了“207C”动作。将其下落阶段中的一段运动简化为直线运动，其中A、B、C、D四点是她下落过程中的四个位置，相邻两点间的时间间隔为0.5s，距离如图所示。关于全红婵在此段运动过程中，下列判断正确的是（　　） A．在AC段做匀速直线运动 B．在AC段的平均速度为5m/s C．经过C点的速度为5m/s D．她的重力势能一直在增大 （多选）11．（4分）如图甲所示的电路，R0为定值电阻，R为滑动变阻器（0～25Ω）。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U﹣I关系图像如图乙所示。则下列判断正确的有（　　） A．R0的阻值为5Ω B．电源电压为2.5V C．当电压表示数为2V时，电路消耗的总功率为0.6W D．当电压表示数为1V时，滑动变阻器消耗的电功率最大 （多选）12．（4分）小明在探究沉与浮的条件时，用一根细线连接A、B两个物体，放在盛水的烧杯中，处于悬浮状态，如图甲所示。剪断细线后，A物体处于漂浮状态，B物体沉到烧杯底部，如图乙所示。设甲、乙两图烧杯对桌面的压强分别为p1、p2，水对烧杯底部的压强变化为Δp，甲图中细线的拉力为F，乙图中B物体对烧杯底部的压强为pB。已知B物体的重力为G，体积为V，烧杯的底面积为S，水的密度为ρ。以下关系式正确的有（　　） A．p1＞p2 B．F＝G﹣ρgV C．Δp=G-ρgVS D．pB=G-ρgVS 二、填空题（本题共6个小题，每空1分，共18分） 13．（3分）我国在能源的合理开发与利用方面，取得了瞩目的成就。2023年4月12日，中国“人造太阳”可控核聚变装置成功运行403秒，该装置是为了开发利用 　 　能；电动汽车越来越普及，许多电动汽车安装了能量回收装置，其中一种能量回收方式是踩下制动踏板时，将 　 　能转化为电能，再将电能转化为 　 　能储存在蓄电池里。 14．（3分）小明在探究凸透镜成像规律时，安装好器材，调节蜡烛、凸透镜与光屏在如图所示的位置，在光屏上得到清晰的像，则凸透镜的焦距为 　 　cm。固定凸透镜位置，他将蜡烛移到15cm刻度处，为了在光屏上得到清晰的像，接下来小明应该进行的操作是 　 　；生活中应用这一规律的光学器材是 　 　。 15．（3分）如图所示，已知电源电压为3V，小灯泡L的规格“3V 0.9W”，滑动变阻器的规格“20Ω 1A”，电流表量程为0～3A，则小灯泡正常发光时阻值RL＝　 　Ω。当开关S1、S2同时闭合，改变滑动变阻器的接入电阻，小灯泡的亮度将 　 　（选填“变亮”、“变暗”或“不变”）；保持开关S1始终闭合，调节电路，使电路消耗的最大功率为P1，最小功率为P2，则P1：P2＝　 　。 16．（3分）小聪探究斜面的机械效率时，将粗糙程度均匀的长木板用支架支撑构成斜面，如图所示。用刻度尺量出斜面底端A点到斜面上B点的距离L为80cm，B点距水平地面高度h为20cm。沿斜面向上用0.8N的拉力F将重为2N的木块匀速拉到B点，用时2s，则这段过程中拉力F做功的功率P＝　 　W，斜面的机械效率η＝　 　%，木块在该斜面上受到的滑动摩擦力f＝　 　N。 17．（3分）小明观察到家里的电能表如图所示。他只将一个电热水器接入家庭电路正常工作，观察到电能表指示灯闪烁80次用时48秒，则这段时间内，电热水器消耗的电能为 　 　J，电热水器电阻丝阻值为 　 　Ω；该热水器连续工作30min，电能表示数将变为 　 　kW•h。 18．（3分）塑料瓶是一种常见的生活物品，空塑料瓶可以做许多物理小实验。在安全情况下，小明用高压打气筒往封闭空塑料瓶内打入空气，如图所示。随着瓶内气压增加，气体内能增大，这是通过 　 　方式改变瓶内气体内能。当气压达到一定程度时，瓶盖飞出，这一过程与内燃机 　 　冲程的能量转化情况相同；瓶盖飞出的同时，瓶口冒“白雾”，其物态变化是 　 　。 三、作图与实验探究题（本题共5小题，作图题请先用铅笔作图，确定后，再用黑色签字笔描黑，每图2分，其余每空1分，共20分） 19．（2分）如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。 20．（2分）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在图中画出折射光线，并标出折射角的角度大小。 21．（4分）小明学习了比热容知识后，想比较A、B两种未知液体的比热容大小，进行如下实验： （1）找来两个带保温层的相同电热杯，不计与外界发生的热传递，如图甲所示。 （2）将 　 　相等的A、B两种液体分别倒入两个电热杯中，然后将两种液体均加热到60℃。 （3）将长时间处于室温的两个完全相同的铜块，分别浸没在两种液体中，盖好盖子。 （4）经过一段时间，温度计示数稳定后，A液体中温度计示数如图乙所示，则A液体温度降为 　 　℃，B液体温度降为53.0℃。 （5）分析可知，　 　液体放出的热量多，　 　液体的比热容较大。 22．（4分）小明有一件重约15N的工艺品，用细线悬挂两端点A、B处于静止状态，如图甲所示。他想用平衡的知识，通过计算在A、B连线上找出O点的位置，以便用一根细线系在O点将工艺品悬挂起来，静止时如图乙所示，并计算出工艺品的重力。小明身边只有一把弹簧测力计（0～10N）、一把刻度尺和若干细线，他设计了如下实验，请完成以下实验步骤： （1）取下工艺品，用刻度尺测出工艺品长度LAB＝　 　cm，如图丙所示。 （2）用弹簧测力计拉住A端，B端用细线悬挂，平衡时如图丁所示，此时弹簧测力计读数F1＝8.0N。 （3）交换弹簧测力计和细线的位置，平衡时工艺品的位置也如图丁所示，弹簧测力计读数F2＝6.0N。 （4）由此可以计算出该工艺品的重力G＝　 　N。 （5）计算出O点到端点A间的距离LOA＝　 　cm。 （6）反思：要准确找出O点的具体位置，除准确测量外，关键实验条件是 　 　（只须写出一个条件即可）。 23．（8分）小明与小军用两节干电池作为电源，测量未知电阻Rx的阻值。 （1）小明设计如图甲所示电路进行测量，请用笔画线代替导线，在图乙中替小明完成实验电路的连接。 （2）闭合开关前，小明应将滑动变阻器的滑片置于 　 　端（选填“A”或“B”）。 （3）设计电路时，使用了滑动变阻器（0～20Ω），其作用除了保护电路之外，还有 　 　。 （4）闭合开关，小明发现电压表和电流表均无示数。经检测，出现故障的元件为Rx或滑动变阻器中的一个，则故障原因是 　 　。 （5）排除故障后，闭合开关，观察到电流表的示数很小，电压表的示数接近3V，移动滑动变阻器的滑片，两表示数无明显变化，这是因为未知电阻Rx的阻值 　 　。 （6）小明用电阻箱（0～9999Ω）代替待测电阻Rx，用等效替代法测量其阻值。他调节电阻箱的阻值为1000Ω时，电压表的示数接近3V，电流表示数很小，于是他得出Rx＝1000Ω。小军指出他的测量不正确，理由是 　 　。 （7）小军用电阻箱（0～9999Ω）代替滑动变阻器，他将电阻箱的阻值调为1000Ω时，电压表的示数为2V，电流表的示数仍很小，小军通过计算得出待测电阻Rx＝　 　Ω。 四、计算题（本题共2个小题，第24题9分，第25题10分，共19分；要求写出必要的步骤、相关公式和文字说明） 24．（9分）某种带保温功能的电热水壶，其发热部分电路如图所示。已知电源电压U＝220V保持不变，电阻丝R1＝110Ω、R2＝88Ω。通过调节开关S1、S2可以实现低温、中温、高温三挡的切换；当水温降到60℃时，电路自动切换成低温挡进行保温。已知c水＝4.2×103J/（kg•℃）。 （1）当电热水壶处于中温挡时，求电热水壶消耗的电功率； （2）当电热水壶分别处于高温挡与低温挡时，求通过电阻丝R1的电流之比； （3）用电热水壶高温挡把m＝2kg的水从t1＝28℃加热到t2＝100℃，自动断电，其中电热水壶加热效率η＝84%。当电热水壶中水温降到60℃时，继续保温t＝1.8h，问电热水壶这次加热和保温一共消耗多少度电？ 25．（10分）科创小组设计了水库自动泄洪控制装置，将其制成顶部开有小孔的模型，如图所示。其中A为压力传感器，B是密度小于水且不吸水的圆柱体，能沿固定的光滑细杆在竖直方向自由移动。当模型内水深h0＝15cm时，B与模型底面刚好接触且压力为零。水面上涨到设计的警戒水位时，圆柱体对压力传感器的压力为2N，触发报警装置，开启泄洪阀门。已知圆柱体B的底面积SB＝50cm2，高hB＝25cm，g取10N/kg，ρ水＝1×103kg/m3。 （1）当B对模型底面压力F1＝2.5N时，模型内水深h1为多少cm？ （2）刚触发报警装置时，B浸入水中的深度h2为多少cm？ （3）为了提高防洪安全性，警戒水位需要比原设计低5cm，在B的上方加上与B同材质同底面积的圆柱体C，则圆柱体C的高度h3应为多少cm？ 2023年四川省泸州市中考物理试卷 参考答案与试题解析 一、选择题（1～10题每小题3分，只有一个选项符合题目要求。11～12题每小题3分，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有错的得0分。） 1．（3分）物理学是一门以观察和实验为基础的学科。下列关于生活中一些物理量的估测，最切合实际的是（　　） A．中学生手掌的宽度约10cm B．中学生配戴的眼镜重约10N C．人体感觉最舒适的环境温度约37℃ D．便携式手持电风扇的功率约100W 【解答】解：A、中学生手掌的宽度约10cm，故A正确； B、两个鸡蛋的重力才1N，眼镜的重力比一个鸡蛋的都小，故B错误； C、人体感觉最舒适的环境温度约25℃，故C错误； D、便携式手持电风扇的功率约10W，故D错误。 故答案为：A。 2．（3分）端午将至，民间流传着“初一糕、初二桃、初三粽、初四艾、初五划龙舟”的民谣。下列对民谣有关的物理情境，解释正确的是（　　） A．蒸白糕时用旺火烧水，主要是为了提高水的沸点 B．成熟的蜜桃看起来是红色的，是因为蜜桃吸收了红光 C．艾叶散发出清香，是因为清香分子不停地做无规则运动 D．划龙舟时呐喊声很大，是因为呐喊时声带振动的频率很高 【解答】解：A、蒸白糕时用旺火烧水，可以使水快速沸腾，但水达到沸点后温度都保持不变，故A错误； B、成熟的蜜桃看起来是红色的，是因为蜜桃反射了红光，故B错误； C、艾叶散发出清香，这是扩散现象，说明清香分子在不停地做无规则运动，故C正确； D、划龙舟时呐喊声很大，这是声音的响度大，是因为呐喊时声带振动的振幅很大，故D错误。 故选：C。 3．（3分）2023年5月28日，中国生产的大飞机C919实现了商业首飞。下列关于C919飞机的说法中，正确的是（　　） A．飞机加速升空阶段，以机舱舷窗为参照物，飞机是运动的 B．飞机加速升空阶段，乘客的速度和高度增大，惯性也增大 C．飞机下降阶段，机翼上方空气比下方空气流速小、压强大 D．飞机机身主要是用密度较小、强度很大的特殊材料制成的 【解答】解：A．飞机加速升空阶段，以机舱舷窗为参照物，飞机相对于舷窗位置没有改变，是静止的，故A错误； B．飞机加速升空阶段，乘客的速度和高度增大，质量没有改变，则惯性不变，故B错误； C．飞机下降阶段，仍然要产生较大的升力与重力平衡，因而机翼上方空气比下方空气流速达、压强小，产生升力，故C错误； D．飞机机身主要是用密度较小、强度很大的特殊材料制成的，因为在体积一定时，材料的密度越小，其质量越小，越容易起飞，故D正确。 故选：D。 4．（3分）高速列车在泸州运行以来，以其高速、便捷、舒适的优点，成为越来越多泸州市民出行选择的交通工具。下列图示中的实验，与高速列车动力系统工作原理相同的是（　　） A． B． C． D． 【解答】解：高速列车动力系统主要由电动机组成，电动机的工作原理是通电导体在磁场中受力运动； A、该装置是奥斯特实验，说明了通电导体周围存在磁场，这是电流的磁效应，故A不符合题意； B、该装置探究通电的导线能够产生磁场，磁场使小磁针发生偏转，这是电流的磁效应，故B不符合题意； C、该装置探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，是发电机的工作原理，故C不符合题意； D、该装置探究通电导体在磁场中受力运动，利用此原理人们发明了电动机，故D符合题意。 故选：D。 5．（3分）智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。下列符合该智能锁电路设计的是（　　） A． B． C． D． 【解答】解：根据题意，密码开关和指纹开关并联，电动机在干路中，B符合题意，ACD不符合题意。 故选：B。 6．（3分）如图所示是汽车利用超声波辅助倒车的情境，当汽车与障碍物相距较近时，汽车就会发出“嘀嘀嘀”的警报声。下列关于声波的说法中，正确的是（　　） A．超声波的传播需要介质 B．“嘀嘀嘀”的警报声，就是超声波 C．超声波在空气中的传播速度为：3×108m/s D．警报声对正在倒车的驾驶员来说是噪声 【解答】解：A、超声波的传播需要介质，故A正确； B、人类听不到超声波，故“嘀嘀嘀”的警报声不是超声波，故B错误； C、超声波在空气中的传播速度是340m/s，故C错误； D、警报声对正在倒车的驾驶员来说不是噪声，故D错误。 故选：A。 7．（3分）2023年5月30日，神舟十六号载人飞船成功发射，之后飞船采用自主快速交会对接模式与空间站成功对接，飞船与空间站的组合体在地球附近轨道上绕地球运动，如图所示。关于该过程，下列说法中正确的是（　　） A．飞船与空间站对接成功后，组合体受到平衡力的作用 B．与在地面上相比，航天员在空间站内时，其质量变小 C．空间站内的航天员处于“漂浮”状态，不受重力作用 D．指挥中心与空间站间的联系是利用电磁波来传递信息 【解答】解：A、组合体绕地球匀速转动过程中，方向时刻变化，所以受到非平衡力的作用，故A错误； B、与在地面上相比，航天员在空间站内时，其质量不变，故B错误； C、空间站内的航天员由于失重，处于“漂浮”状态，受重力作用，故C错误； D、指挥中心与空间站间的联系是利用电磁波来传递信息，故D正确。 故选：D。 8．（3分）教室里，磁性黑板擦可以被吸在竖直金属黑板上不掉下来，如图所示。根据题中信息，以下判断正确的是（　　） A．黑板擦受到磁力作用，不受摩擦力的作用也能静止在竖直黑板上 B．黑板擦能静止在竖直黑板上，是因为黑板擦所受摩擦力大于重力 C．擦黑板时，可以通过增大压力来增大黑板擦与黑板之间的摩擦力 D．擦黑板时，手对黑板擦的压力与黑板对黑板擦的支持力是一对平衡力 【解答】解：AB．黑板擦静止，受力平衡，竖直方向的重力与摩擦力是一对平衡力，大小相等，则受摩擦力的作用，没有摩擦力不能平衡，故AB错误； C．由于滑动摩擦力与压力大小有关，擦黑板时，可以通过增大压力来增大黑板擦与黑板之间的摩擦力，故C正确； D．擦黑板时，手对黑板擦的压力、黑板的吸引力与黑板对黑板擦的支持力是平衡力，故D错误。 故选：C。 9．（3分）学习家庭电路相关知识后，小浩对设计的如图所示家庭电路及其使用的下列认识，正确的是（　　） A．图中两盏灯泡与其对应控制开关的连接都是正确的 B．电冰箱的插头地线插脚脱落，仍可插入插座P长期使用 C．如果灯泡L2不能正常工作，则插座Q也一定不能正常工作 D．断开开关S2，正确使用验电笔检查灯泡L2两端接线柱，氖管都不会发光 【解答】解： A、为了保证用电安全，控制灯泡的开关应连接在火线与灯泡之间，即开关应控制火线；图中S1控制的是零线，故A错误； B、电冰箱的插头地线插脚脱落，插入插座P，若电冰箱漏电，会引起触电事故，故B错误； C、灯泡L2、插座Q是并联的，如果灯泡L2不能正常工作，插座Q还可以正常工作，故C错误； D、图中S2控制的是火线，开关断开，灯L2不带电，若断开开关S2，正确使用验电笔检查灯泡L2两端接线柱，氖管都不会发光，故D正确。 故选：D。 10．（3分）我国运动员全红婵，在2023年世界泳联跳水世界杯西安站女子单人10米跳台预赛中，出色地完成了“207C”动作。将其下落阶段中的一段运动简化为直线运动，其中A、B、C、D四点是她下落过程中的四个位置，相邻两点间的时间间隔为0.5s，距离如图所示。关于全红婵在此段运动过程中，下列判断正确的是（　　） A．在AC段做匀速直线运动 B．在AC段的平均速度为5m/s C．经过C点的速度为5m/s D．她的重力势能一直在增大 【解答】解：A、全红婵通过AB段、BC段用时均为0.5s，但通过的路程分别为1.25m、3.75m，在相等时间内通过的路程不相等，因此全红婵在AC段没有做匀速直线运动，故A错误； B、全红婵在AC段的平均速度为v=sACtAC=1.25m+3.75m0.5s+0.5s=5m/s；故B正确； C、由A、B选项可知，全红婵在AC段的平均速度为5m/s，但全红婵在AC段没有做匀速直线运动，在相等时间内通过的路程越来越长，因此全红婵在AC段做的是加速运动，经过C点的速度为AC段最大速度，大于5m/s，故C错误； D、全红婵在下落阶段中质量不变，高度不断降低，因此她的重力势能一直在减小，故D错误。 故选：B。 （多选）11．（4分）如图甲所示的电路，R0为定值电阻，R为滑动变阻器（0～25Ω）。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U﹣I关系图像如图乙所示。则下列判断正确的有（　　） A．R0的阻值为5Ω B．电源电压为2.5V C．当电压表示数为2V时，电路消耗的总功率为0.6W D．当电压表示数为1V时，滑动变阻器消耗的电功率最大 【解答】解：（1）闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流， 由乙图可知通过电路的电流为0.1A时，滑动变阻器两端的电压为2.5V，通过电路的电流为0.4A时，滑动变阻器两端的电压为1V， 串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压U＝IR0+UV， 代入数据可得0.1A×R0+2.5V＝0.4A×R0+1V， 解方程可得R0＝5Ω，故A正确； 则电源电压U＝IR0+UV＝0.1A×5Ω+2.5V＝3V，故B错误； （2）当电压表示数为2V时，定值电阻两端的电压U0＝U﹣UV＝3V﹣2V＝1V， 根据欧姆定律可得此时通过电路的电流I′=U0R0=1V5Ω=0.2A， 电路消耗的总功率为P＝UI′＝3V×0.2A＝0.6W，故C正确； （3）滑动变阻器的电功率电压电路总功率与定值电阻的电功率之差，即PR＝UI﹣I2R0＝3V×I﹣I2×5Ω， 根据抛物线的性质可知当I=b-2a=3V-2×(-5Ω)=0.3A时，滑动变阻器的电功率最大， 此时定值电阻两端的电压U0′＝IR0＝0.3A×5Ω＝1.5V， 此时滑动变阻器两端的电压UV′＝U﹣U0′＝3V﹣1.5V＝1.5V，故D错误。 故选：AC。 （多选）12．（4分）小明在探究沉与浮的条件时，用一根细线连接A、B两个物体，放在盛水的烧杯中，处于悬浮状态，如图甲所示。剪断细线后，A物体处于漂浮状态，B物体沉到烧杯底部，如图乙所示。设甲、乙两图烧杯对桌面的压强分别为p1、p2，水对烧杯底部的压强变化为Δp，甲图中细线的拉力为F，乙图中B物体对烧杯底部的压强为pB。已知B物体的重力为G，体积为V，烧杯的底面积为S，水的密度为ρ。以下关系式正确的有（　　） A．p1＞p2 B．F＝G﹣ρgV C．Δp=G-ρgVS D．pB=G-ρgVS 【解答】解：A、甲、乙图中烧杯对水平桌面的压力不变，都等于烧杯的总重力，受力面积不变，由p=FS知甲、乙两图烧杯对桌面的压强不变，即p1＝p2，故A错误； B、甲图中B物体受到竖直向下的重力、竖直向上的拉力、竖直向上的浮力，所以细线的拉力：F＝G﹣F浮＝G﹣ρgV，故B正确； C、甲、乙图浮力的减小量为：ΔF浮＝G﹣ρgV，排开水的体积减小量为：ΔV排=ΔF浮ρg=G-ρgVρg，液面高度的减小量为：Δh=ΔV排S=G-ρgVρgS，水对烧杯底部的压强变化为Δp＝ρgΔh＝ρg×G-ρgVρgS=G-ρgVS，故C正确； D、乙图中B物体对烧杯底部的压强为：pB=FBSB=G-F浮SB=G-ρgVSB由于无法算出B的底面积，所以不能算出B物体对烧杯底部的压强，故D错误。 故选：BC。 二、填空题（本题共6个小题，每空1分，共18分） 13．（3分）我国在能源的合理开发与利用方面，取得了瞩目的成就。2023年4月12日，中国“人造太阳”可控核聚变装置成功运行403秒，该装置是为了开发利用 　核　能；电动汽车越来越普及，许多电动汽车安装了能量回收装置，其中一种能量回收方式是踩下制动踏板时，将 　机械　能转化为电能，再将电能转化为 　化学　能储存在蓄电池里。 【解答】解：2023年4月12日，中国“人造太阳”可控核聚变装置成功运行403秒，该装置是为了开发利用核能；电动汽车越来越普及，许多电动汽车安装了能量回收装置，其中一种能量回收方式是踩下制动踏板时，将机械能转化为电能，再将电能转化为化学能储存在蓄电池里。 故答案为：核；机械；化学。 14．（3分）小明在探究凸透镜成像规律时，安装好器材，调节蜡烛、凸透镜与光屏在如图所示的位置，在光屏上得到清晰的像，则凸透镜的焦距为 　10.0　cm。固定凸透镜位置，他将蜡烛移到15cm刻度处，为了在光屏上得到清晰的像，接下来小明应该进行的操作是 　将光屏向左移动适当距离　；生活中应用这一规律的光学器材是 　照相机　。 【解答】解：由图可知，此时u＝v＝20.0cm，根据u＝v＝2f，成倒立等大的实像，故该凸透镜的焦距为f＝10.0cm； 将蜡烛移到15cm刻度处，此时u＝50cm﹣15cm＝35cm＞2f，根据u＞2f，2f＞v＞f，成倒立缩小的实像，故为了在光屏上得到清晰的像，接下来小明应该进行的操作是将光屏向左移动适当距离；照相机就是利用此原理制成的。 故答案为：10.0；将光屏向左移动适当距离；照相机。 15．（3分）如图所示，已知电源电压为3V，小灯泡L的规格“3V 0.9W”，滑动变阻器的规格“20Ω 1A”，电流表量程为0～3A，则小灯泡正常发光时阻值RL＝　10　Ω。当开关S1、S2同时闭合，改变滑动变阻器的接入电阻，小灯泡的亮度将 　不变　（选填“变亮”、“变暗”或“不变”）；保持开关S1始终闭合，调节电路，使电路消耗的最大功率为P1，最小功率为P2，则P1：P2＝　26：3　。 【解答】解：（1）由P＝UI可知，小灯泡的额定电流：I额=P额U额=0.9W3V=0.3A， 由欧姆定律可知，小灯泡正常发光时阻值：RL=U额I额=3V0.3A=10Ω； （2）当开关S1、S2同时闭合，灯泡与滑动变阻器并联， 由并联电路的特点可知，改变滑动变阻器的接入电阻时，灯泡所在支路不受影响，因此此时小灯泡的亮度将不变； （3）由P＝UI可知，电源电压一定时，电路中电流最小时，电路消耗的电功率最小，电路中电流最大时，电流消耗的电功率最大， 由并联电路的特点可知，当开关S1始终闭合，S2断开，滑动变阻器接入电路的电阻最大时，电路中的电流最小， 由欧姆定律可知，电路中的最小电流：I小=UR大=3V20Ω=0.15A， 灯泡允许通过的最大电流为IL大＝I额＝0.3A、滑动变阻器允许通过的最大电流为1A，电流表的量程为0～3A， 由并联电路的电流特点可知，电路中的最大电流：I大＝IL大+IR＝0.3A+1A＝1.3A， 由P＝UI可知：P1P2=UI大UI小=I大I小=1.3A0.15A=263。 故答案为：10；不变；26：3。 16．（3分）小聪探究斜面的机械效率时，将粗糙程度均匀的长木板用支架支撑构成斜面，如图所示。用刻度尺量出斜面底端A点到斜面上B点的距离L为80cm，B点距水平地面高度h为20cm。沿斜面向上用0.8N的拉力F将重为2N的木块匀速拉到B点，用时2s，则这段过程中拉力F做功的功率P＝　0.32　W，斜面的机械效率η＝　62.5　%，木块在该斜面上受到的滑动摩擦力f＝　0.3　N。 【解答】解：（1）L＝80cm＝0.8m， 拉力做的总功：W总＝FL＝0.8N×0.8m＝0.64J， 拉力做功功率：P=W总t=0.64J2s=0.32W； （2）h＝20cm＝0.2m， 拉力做的有用功：W有用＝Gh＝2N×0.2m＝0.4J， 斜面的机械效率：η=W有用W总=0.4J0.64J×100%＝62.5%； （3）克服滑动摩擦力做的额外功： W额＝W总﹣W有用＝0.64J﹣0.4J＝0.24J， 由W额＝fL可得物体受到的滑动摩擦力： f=W额L=0.24J0.8m=0.3N。 故答案为：0.32；62.5；0.3。 17．（3分）小明观察到家里的电能表如图所示。他只将一个电热水器接入家庭电路正常工作，观察到电能表指示灯闪烁80次用时48秒，则这段时间内，电热水器消耗的电能为 　9.6×104　J，电热水器电阻丝阻值为 　24.2　Ω；该热水器连续工作30min，电能表示数将变为 　5219.1　kW•h。 【解答】解：（1）48秒内电热水器消耗的电能为： W=80imp3000imp/kW⋅h×3.6×106J＝9.6×104J； （2）电热水器电阻丝阻值为： R=U2tW=220V×220V×48s9.6×104J=24.2Ω； （3）热水器的电功率：P=Wt=9.6×104J48s=2000W； （4）该热水器连续工作30min消耗的电能： W＝Pt＝2kW×0.5h＝1kW•h； 电能表示数将变为： 5218.1kW•h+1kW•h＝5219.1kW•h； 故答案为：9.6×104；24.2；5219.1。 18．（3分）塑料瓶是一种常见的生活物品，空塑料瓶可以做许多物理小实验。在安全情况下，小明用高压打气筒往封闭空塑料瓶内打入空气，如图所示。随着瓶内气压增加，气体内能增大，这是通过 　做功　方式改变瓶内气体内能。当气压达到一定程度时，瓶盖飞出，这一过程与内燃机 　做功　冲程的能量转化情况相同；瓶盖飞出的同时，瓶口冒“白雾”，其物态变化是 　液化　。 【解答】解：明用高压打气筒往封闭空塑料瓶内打入空气，把机械能转化为内能，使瓶内气压增加，气体内能增大，这是做功的发生改变瓶内气体的内能； 当气压达到一定程度时，瓶盖飞出，这是瓶内气体对瓶盖做功，把气体的内能转化为瓶盖的机械能，内燃机的做功冲程中将内能转化为机械能，所以这一过程与内燃机的中国冲程的能量转化情况相同； 瓶盖飞出的同时，瓶内气体对外做功，内能减小，温度降低，瓶口的水蒸气遇冷液化成小水珠。 故答案为：做功；做功；液化。 三、作图与实验探究题（本题共5小题，作图题请先用铅笔作图，确定后，再用黑色签字笔描黑，每图2分，其余每空1分，共20分） 19．（2分）如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。 【解答】解：小磁针静止时，N极向左，因同名磁极相互排斥，异名磁极相互吸引，故可知螺线管左侧为S极，右侧为N极；根据磁体外部的磁场方向由N极出发进入S极标出磁感线的方向； 则由右手螺旋定则可知电流由左侧流入，即虚线框内电流方向应向下； 故答案如图所示： 20．（2分）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在图中画出折射光线，并标出折射角的角度大小。 【解答】解：过入射点O的垂直于界面是法线，根据反射角等于入射角等于53°画出反射光线；反射光线与界面的夹角为90°﹣53°＝37°， 光从空气斜射向某透明介质，折射角小于入射角画出折射光线，折射光线与反射光线垂直，则折射光线与界面之间的夹角为90°﹣37°＝53°，折射角为：90°﹣53°＝37°，如图所示： 21．（4分）小明学习了比热容知识后，想比较A、B两种未知液体的比热容大小，进行如下实验： （1）找来两个带保温层的相同电热杯，不计与外界发生的热传递，如图甲所示。 （2）将 　质量　相等的A、B两种液体分别倒入两个电热杯中，然后将两种液体均加热到60℃。 （3）将长时间处于室温的两个完全相同的铜块，分别浸没在两种液体中，盖好盖子。 （4）经过一段时间，温度计示数稳定后，A液体中温度计示数如图乙所示，则A液体温度降为 　56.0　℃，B液体温度降为53.0℃。 （5）分析可知，　A　液体放出的热量多，　A　液体的比热容较大。 【解答】解：比较A、B两种未知液体的比热容大小，根据控制变量法可知需要控制两液体的质量相等； 由乙图可知A液体温度降为56℃，则A液体则铜块的末温为56℃，B液体温度降为53℃，则B液体则铜块的末温为53℃，铜块的初温相同，根据Q＝cmΔt可知A液体中铜块吸收的热量较多，则A液体放出的热量多； 即cAmΔtA＞cBmΔtB，代入数据可得cAm（60℃﹣56℃）＞cBm（60℃﹣53℃），整理可得cA＞74cB，所以A液体的比热容较大。 故答案为：（2）质量；（4）56.0；（5）A；A。 22．（4分）小明有一件重约15N的工艺品，用细线悬挂两端点A、B处于静止状态，如图甲所示。他想用平衡的知识，通过计算在A、B连线上找出O点的位置，以便用一根细线系在O点将工艺品悬挂起来，静止时如图乙所示，并计算出工艺品的重力。小明身边只有一把弹簧测力计（0～10N）、一把刻度尺和若干细线，他设计了如下实验，请完成以下实验步骤： （1）取下工艺品，用刻度尺测出工艺品长度LAB＝　35.0　cm，如图丙所示。 （2）用弹簧测力计拉住A端，B端用细线悬挂，平衡时如图丁所示，此时弹簧测力计读数F1＝8.0N。 （3）交换弹簧测力计和细线的位置，平衡时工艺品的位置也如图丁所示，弹簧测力计读数F2＝6.0N。 （4）由此可以计算出该工艺品的重力G＝　14　N。 （5）计算出O点到端点A间的距离LOA＝　15　cm。 （6）反思：要准确找出O点的具体位置，除准确测量外，关键实验条件是 　杠杆平衡条件　（只须写出一个条件即可）。 【解答】解：（1）由于刻度尺的分度值是1cm，所以工艺品的正确长度为35.0cm，故读数为35.0cm； （4）（5）当以A端为动力作用点时，根据杠杆平衡条件知，F1•BA＝G•LOB，即8N×35.0cm＝G×（35.0cm﹣LOA），••••••① 当以B端为动力作用点时，根据杠杆平衡条件知，F1•AB＝G•LOA，即6N×35.0cm＝G×LOA，••••••② 由①②得，G＝14N，LOA＝15cm； （6）当要准确找出O点的具体位置，除准确测量外，关键实验条件是杠杆平衡条件。 故答案为：（1）35.0；（4）14；（5）15；（6）杠杆平衡条件。 23．（8分）小明与小军用两节干电池作为电源，测量未知电阻Rx的阻值。 （1）小明设计如图甲所示电路进行测量，请用
