5 - 基于Flink1.13的TableApi和SQL.docx

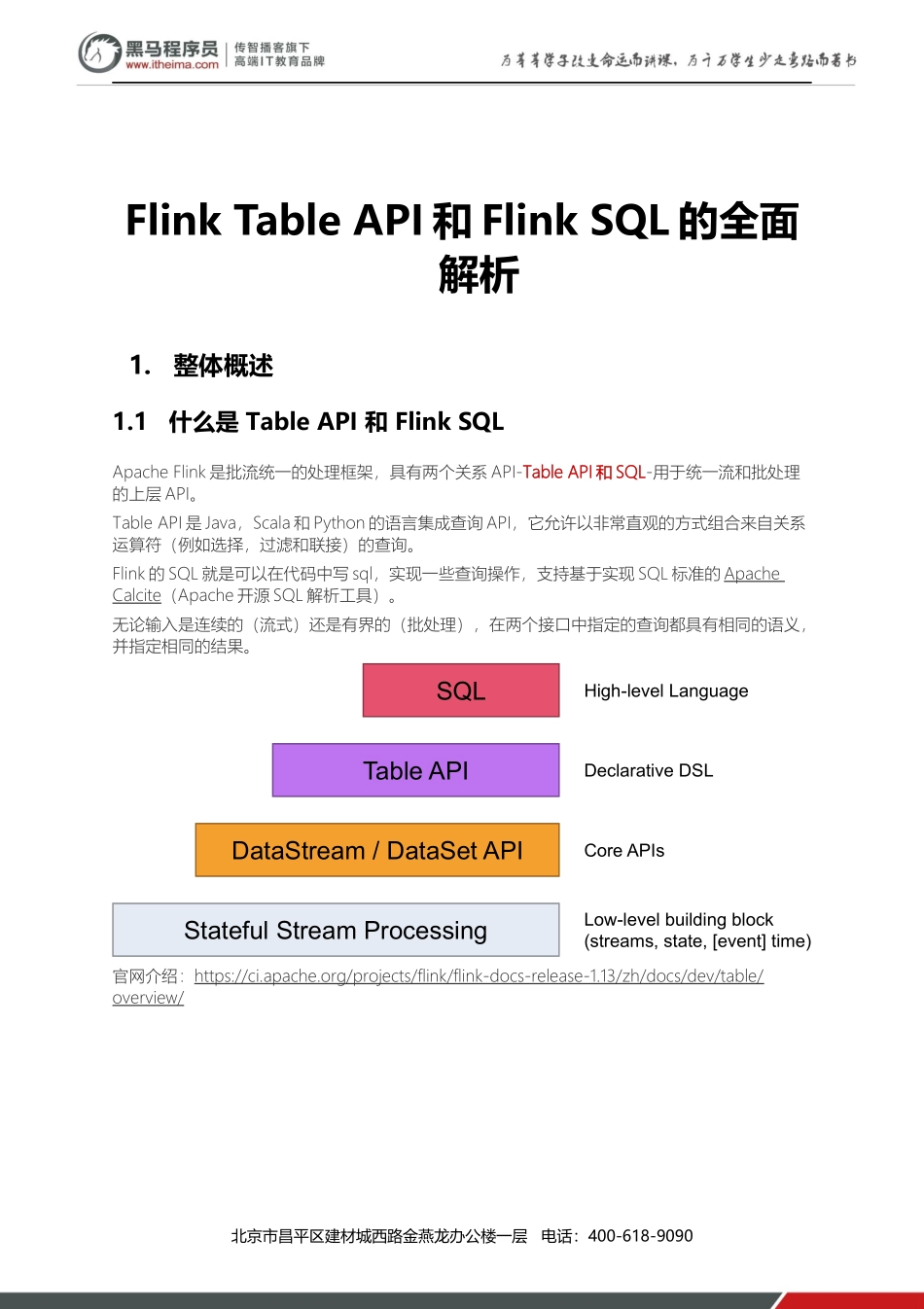

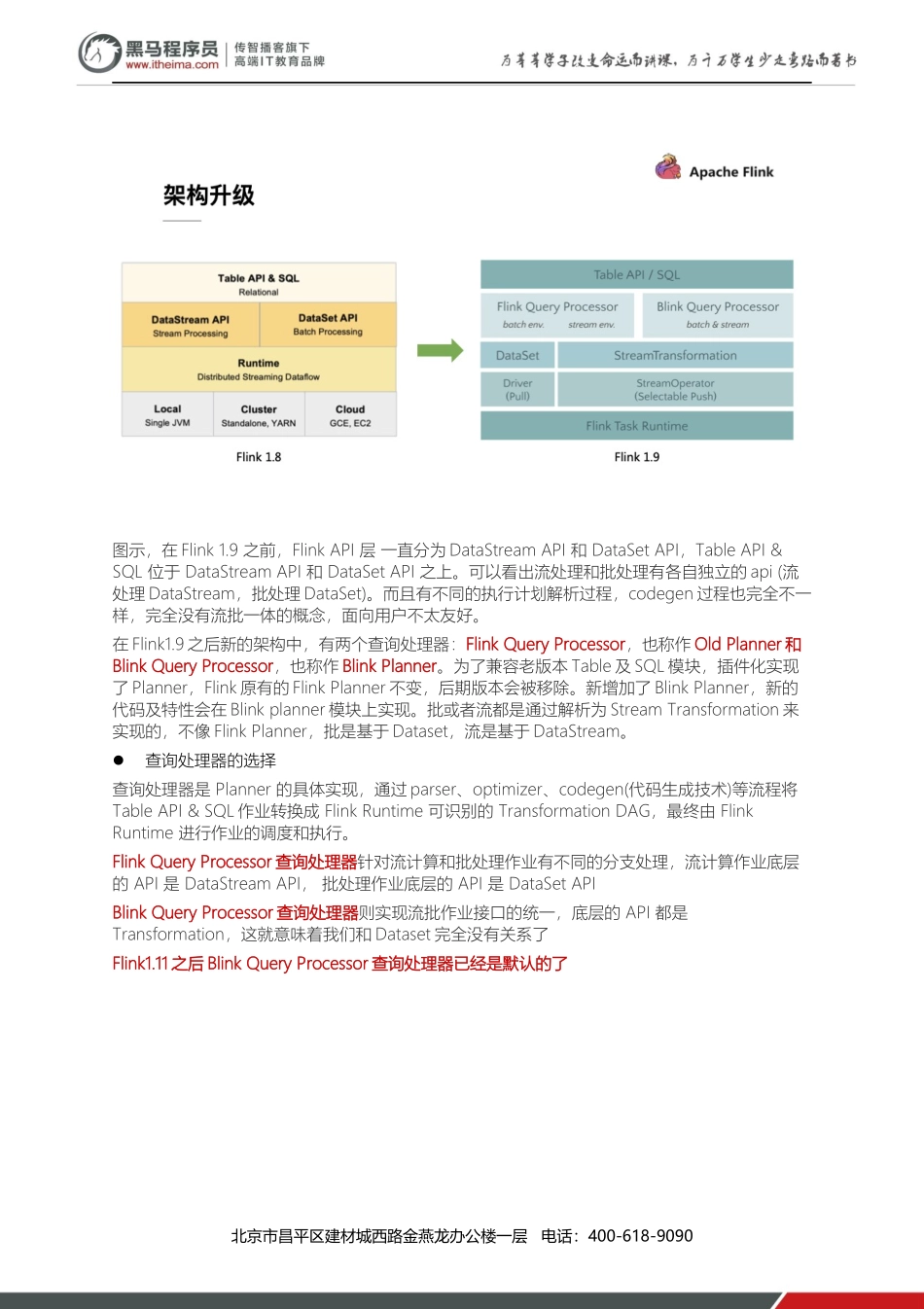

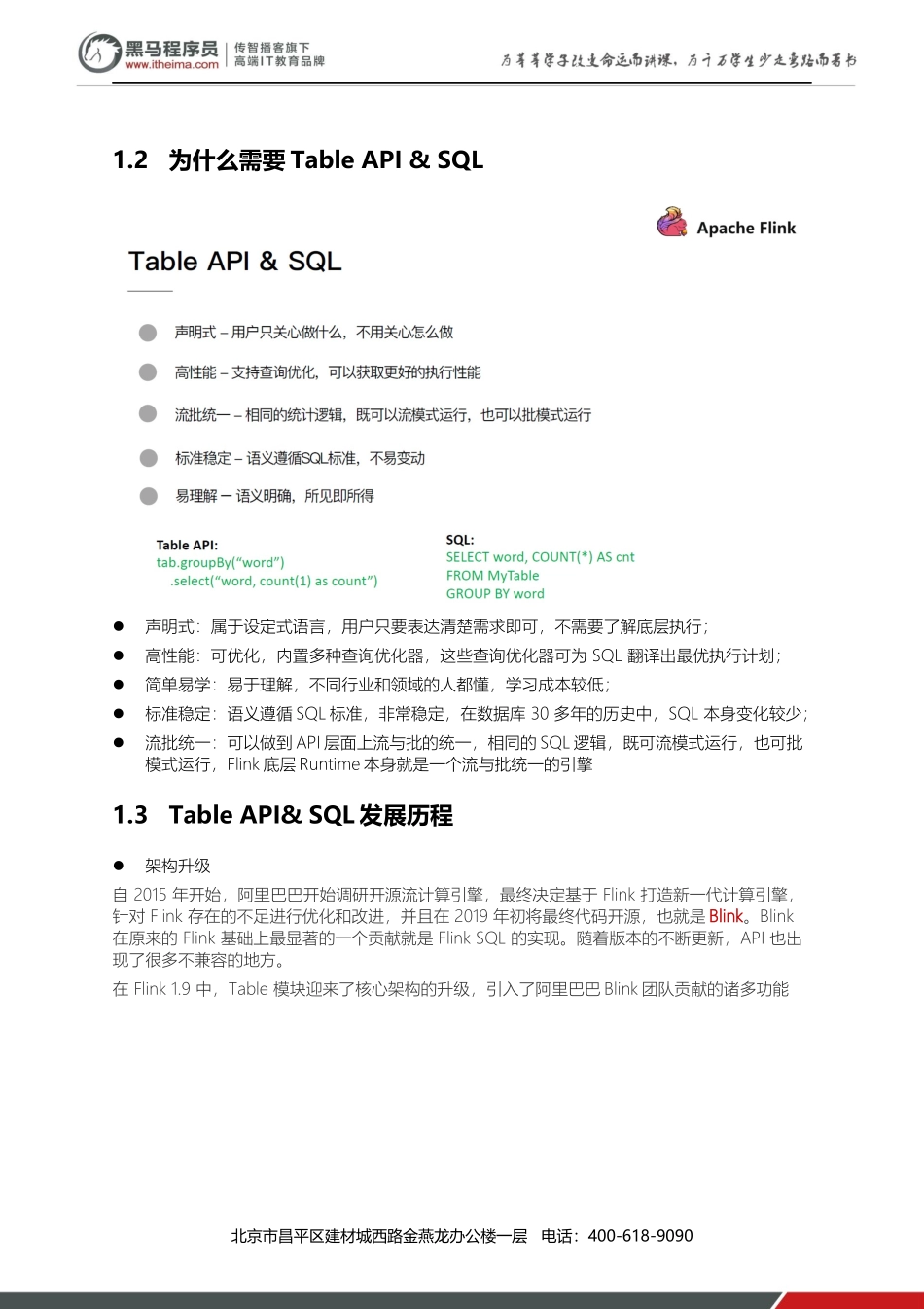

Flink Table API和Flink SQL的全面解析 1. 整体概述 1.1 什么是 Table API 和 Flink SQL Apache Flink是批流统一的处理框架，具有两个关系API-Table API和SQL-用于统一流和批处理的上层API。 Table API是Java，Scala和Python的语言集成查询API，它允许以非常直观的方式组合来自关系运算符（例如选择，过滤和联接）的查询。 Flink的SQL就是可以在代码中写sql，实现一些查询操作，支持基于实现SQL标准的Apache Calcite（Apache开源SQL解析工具）。 无论输入是连续的（流式）还是有界的（批处理），在两个接口中指定的查询都具有相同的语义，并指定相同的结果。 官网介绍：https://ci.apache.org/projects/flink/flink-docs-release-1.13/zh/docs/dev/table/overview/ 1.2 为什么需要Table API & SQL l 声明式：属于设定式语言，用户只要表达清楚需求即可，不需要了解底层执行； l 高性能：可优化，内置多种查询优化器，这些查询优化器可为 SQL 翻译出最优执行计划； l 简单易学：易于理解，不同行业和领域的人都懂，学习成本较低； l 标准稳定：语义遵循SQL标准，非常稳定，在数据库 30 多年的历史中，SQL 本身变化较少； l 流批统一：可以做到API层面上流与批的统一，相同的SQL逻辑，既可流模式运行，也可批模式运行，Flink底层Runtime本身就是一个流与批统一的引擎 1.3 Table API& SQL发展历程 l 架构升级 自 2015 年开始，阿里巴巴开始调研开源流计算引擎，最终决定基于 Flink 打造新一代计算引擎，针对 Flink 存在的不足进行优化和改进，并且在 2019 年初将最终代码开源，也就是Blink。Blink 在原来的 Flink 基础上最显著的一个贡献就是 Flink SQL 的实现。随着版本的不断更新，API 也出现了很多不兼容的地方。 在 Flink 1.9 中，Table 模块迎来了核心架构的升级，引入了阿里巴巴Blink团队贡献的诸多功能 图示，在Flink 1.9 之前，Flink API 层 一直分为DataStream API 和 DataSet API，Table API & SQL 位于 DataStream API 和 DataSet API 之上。可以看出流处理和批处理有各自独立的api (流处理DataStream，批处理DataSet)。而且有不同的执行计划解析过程，codegen过程也完全不一样，完全没有流批一体的概念，面向用户不太友好。 在Flink1.9之后新的架构中，有两个查询处理器：Flink Query Processor，也称作Old Planner和Blink Query Processor，也称作Blink Planner。为了兼容老版本Table及SQL模块，插件化实现了Planner，Flink原有的Flink Planner不变，后期版本会被移除。新增加了Blink Planner，新的代码及特性会在Blink planner模块上实现。批或者流都是通过解析为Stream Transformation来实现的，不像Flink Planner，批是基于Dataset，流是基于DataStream。 l 查询处理器的选择 查询处理器是 Planner 的具体实现，通过parser、optimizer、codegen(代码生成技术)等流程将 Table API & SQL作业转换成 Flink Runtime 可识别的 Transformation DAG，最终由 Flink Runtime 进行作业的调度和执行。 Flink Query Processor查询处理器针对流计算和批处理作业有不同的分支处理，流计算作业底层的 API 是 DataStream API， 批处理作业底层的 API 是 DataSet API Blink Query Processor查询处理器则实现流批作业接口的统一，底层的 API 都是Transformation，这就意味着我们和Dataset完全没有关系了 Flink1.11之后Blink Query Processor查询处理器已经是默认的了 1.4 两种planner（old & blink）的区别 l Blink 将批处理作业视作流处理的一种特例。严格来说，Table 和 DataSet 之间不支持相互转换，并且批处理作业也不会转换成 DataSet 程序而是转换成 DataStream 程序，流处理作业也一样。 l Blink 计划器不支持 BatchTableSource，而是使用有界的 StreamTableSource 来替代。 l 旧计划器和 Blink 计划器中 FilterableTableSource 的实现是不兼容的。旧计划器会将 PlannerExpression 下推至 FilterableTableSource，而 Blink 计划器则是将 Expression 下推。 l PlannerConfig 在两种计划器中的实现（CalciteConfig）是不同的。 l Blink 计划器会将多sink（multiple-sinks）优化成一张有向无环图（DAG），TableEnvironment 和 StreamTableEnvironment 都支持该特性。旧计划器总是将每个sink都优化成一个新的有向无环图，且所有图相互独立。 l 旧计划器目前不支持 catalog 统计数据，而 Blink 支持。 https://ci.apache.org/projects/flink/flink-docs-release-1.13/zh/docs/dev/table/common/ 2. 概念和通用API Table API 和 SQL 集成在同一套 API 中。这套 API 的核心概念是Table，用作查询的输入和输出。本文介绍了 Table API 和 SQL 查询程序的通用结构、如何注册 Table 、如何查询 Table 以及如何输出 Table 。 2.1 需要引入的依赖 参考官网：https://ci.apache.org/projects/flink/flink-docs-release-1.13/zh/docs/dev/table/overview/ <dependencies> <dependency> <groupId>org.apache.flink</groupId> <artifactId>flink-table-api-scala-bridge_2.11</artifactId> <version>${flink.version}</version> </dependency> <dependency> <groupId>org.apache.flink</groupId> <artifactId>flink-table-api-java-bridge_2.11</artifactId> <version>${flink.version}</version> </dependency> <!-- flink执行计划,这是1.9版本之前的--> <dependency> <groupId>org.apache.flink</groupId> <artifactId>flink-table-planner_2.11</artifactId> <version>${flink.version}</version> </dependency> <!-- blink执行计划,1.11+默认的--> <dependency> <groupId>org.apache.flink</groupId> <artifactId>flink-table-planner-blink_2.11</artifactId> <version>${flink.version}</version> </dependency> <dependency> <groupId>org.apache.flink</groupId> <artifactId>flink-table-common</artifactId> <version>${flink.version}</version> </dependency> <dependency> <groupId>org.apache.flink</groupId> <artifactId>flink-runtime-web_2.11</artifactId> <version>${flink.version}</version> </dependency> </dependencies> l flink-table-common：这个包中主要是包含 Flink Planner 和 Blink Planner一些共用的代码。 l flink-table-api-java：这部分是用户编程使用的 API，包含了大部分的 API。 l flink-table-api-scala：这里只是非常薄的一层，仅和 Table API 的 Expression 和 DSL 相关。 l 两个 Planner：flink-table-planner 和 flink-table-planner-blink。 l 两个 Bridge：flink-table-api-scala-bridge 和 flink-table-api-java-bridge， Flink Planner 和 Blink Planner 都会依赖于具体的 JavaAPI，也会依赖于具体的 Bridge，通过 Bridge 可以将 API 操作相应的转化为Scala 的 DataStream、DataSet，或者转化为 JAVA 的 DataStream 或者Data Set 2.2 基本程序结构 所有用于批处理和流处理的 Table API 和 SQL 程序结构，与流式处理的程序结构类似；也可以近似地认为有这么几步：首先创建执行环境，然后定义source、transform和sink。 具体操作流程如下： // 创建表的执行环境 TableEnvironment tableEnv = ...; // 创建一张表，用来读取数据 tableEnv.executeSql("CREATE TEMPORARY TABLE table1 ... WITH ( 'connector' = ... )"); //注册一张表，用来输出计算结果数据 tableEnv.executeSql("CREATE TEMPORARY TABLE outputTable ... WITH ( 'connector' = ... )"); //通过Table API查询算子，得到一张结果表 Table table2 = tableEnv.from("table1").select(...); //通过SQL查询语句，得到一张结果表 Table table3 = tableEnv.sqlQuery("SELECT ... FROM table1 ... "); //将结果表写入到输出表中 TableResult tableResult = table2.executeInsert("outputTable"); tableResult... 2.3 创建 TableEnvironment TableEnvironment 是 Table API 和 SQL 的核心概念。它负责: l 注册catalog l 在内部 catalog 中注册表 l 执行 SQL 查询 l 注册用户自定义函数 l 将 DataStream转换为表 l 保存对 ExecutionEnvironment 或 StreamExecutionEnvironment 的引用 在创建TableEnv的时候，可以多传入一个EnvironmentSettings或者TableConfig参数，可以用来配置 TableEnvironment 的一些特性。 比如： l 配置老版本的流式查询（Flink-Streaming-Query）： // **********************// FLINK STREAMING QUERY// ********************** import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment; import org.apache.flink.table.api.EnvironmentSettings; import org.apache.flink.table.api.bridge.java.StreamTableEnvironment; EnvironmentSettings fsSettings = EnvironmentSettings.newInstance() .useOldPlanner() // 使用老版本planner .inStreamingMode() // 流处理模式 .build(); StreamExecutionEnvironment fsEnv = StreamExecutionEnvironment.getExecutionEnvironment(); StreamTableEnvironment fsTableEnv = StreamTableEnvironment.create(fsEnv, fsSettings); // or TableEnvironment fsTableEnv = TableEnvironment.create(fsSettings); l 基于老版本的批处理环境（Flink-Batch-Query）： // ******************// FLINK BATCH QUERY// ****************** import org.apache.flink.api.java.ExecutionEnvironment; import org.apache.flink.table.api.bridge.java.BatchTableEnvironment; ExecutionEnvironment fbEnv = ExecutionEnvironment.getExecutionEnvironment(); BatchTableEnvironment fbTableEnv = BatchTableEnvironment.create(fbEnv); l 基于blink版本的流处理环境（Blink-Streaming-Query）： // **********************// BLINK STREAMING QUERY// ********************** import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment; import org.apache.flink.table.api.EnvironmentSettings; import org.apache.flink.table.api.bridge.java.StreamTableEnvironment; StreamExecutionEnvironment bsEnv = StreamExecutionEnvironment.getExecutionEnvironment(); EnvironmentSettings bsSettings = EnvironmentSettings.newInstance() .useBlinkPlanner()// 使用新版本planner .inStreamingMode()// 流处理模式 .build(); StreamTableEnvironment bsTableEnv = StreamTableEnvironment.create(bsEnv, bsSettings); // or TableEnvironment bsTableEnv = TableEnvironment.create(bsSettings); l 基于blink版本的批处理环境（Blink-Batch-Query）： // ******************// BLINK BATCH QUERY// ****************** import org.apache.flink.table.api.EnvironmentSettings; import org.apache.flink.table.api.TableEnvironment; EnvironmentSettings bbSettings = EnvironmentSettings.newInstance() .useBlinkPlanner()// 使用新版本planner .inBatchMode()// 批处理模式 .build(); TableEnvironment bbTableEnv = TableEnvironment.create(bbSettings); 2.4 在Catalog中注册表 2.4.1 表（Table）的概念 TableEnvironment 维护着一个由标识符（identifier）创建的表 catalog 的映射。标识符由三个部分组成：Catalog名、数据库（database）名和对象名（表名）。如果 catalog 或者数据库没有指明，就会使用当前默认值。 Table 可以是虚拟的（视图 VIEWS）也可以是常规的（表 TABLES）。视图 VIEWS可以从已经存在的Table中创建，一般是 Table API 或者 SQL 的查询结果。 表TABLES描述的是外部数据，例如文件、数据库表或者消息队列。 2.4.2 临时表（Temporary Table）和永久表（Permanent Table） 表可以是临时的，并与单个 Flink 会话（session）的生命周期相关 表也可以是永久的，并且在多个 Flink 会话和群集（cluster）中可见 永久表需要 catalog（例如 Hive Metastore）以维护表的元数据。一旦永久表被创建，它将对任何连接到 catalog 的 Flink 会话可见且持续存在，直至被明确删除。 另一方面，临时表通常保存于内存中并且仅在创建它们的 Flink 会话持续期间存在。这些表对于其它会话是不可见的。它们不与任何 catalog 或者数据库绑定但可以在一个命名空间（namespace）中创建。即使它们对应的数据库被删除，临时表也不会被删除。 2.4.3 创建表 2.4.3.1 虚拟表 在 SQL 的术语中，Table API 的对象对应于视图（虚拟表）。它封装了一个逻辑查询计划。它可以通过以下方法在 catalog 中创建： // get a TableEnvironment TableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section // table is the result of a simple projection query Table projTable = tableEnv.from("X").select(...); // register the Table projTable as table "projectedTable" tableEnv.createTemporaryView("projectedTable", projTable); l 注意事项 从传统数据库系统的角度来看，Table 对象与 VIEW 视图非常像。也就是，定义了 Table 的查询是没有被优化的， 而且会被内嵌到另一个引用了这个注册了的 Table的查询中。如果多个查询都引用了同一个注册了的Table，那么它会被内嵌每个查询中并被执行多次， 也就是说注册了的Table的结果不会被共享（注：Blink 计划器的TableEnvironment会优化成只执行一次） 2.4.3.2 Connector Tables 另外一个方式去创建 TABLE 是通过 connector 声明。Connector 描述了存储表数据的外部系统。存储系统例如 Apache Kafka 或者常规的文件系统都可以通过这种方式来声明。 tableEnvironment .connect(...) .withFormat(...) .withSchema(...) .inAppendMode() .createTemporaryTable("MyTable") 2.4.3.3 扩展表标识符 表总是通过三元标识符注册，包括 catalog 名、数据库名和表名。 用户可以指定一个 catalog 和数据库作为 “当前catalog” 和"当前数据库"。有了这些，那么刚刚提到的三元标识符的前两个部分就可以被省略了。如果前两部分的标识符没有指定， 那么会使用当前的 catalog 和当前数据库。用户也可以通过 Table API 或 SQL 切换当前的 catalog 和当前的数据库。 标识符遵循 SQL 标准，因此使用时需要用反引号（`）进行转义。 TableEnvironment tEnv = ...; tEnv.useCatalog("custom_catalog"); tEnv.useDatabase("custom_database"); Table table = ...; //在custom_catalog”的目录中注册名称“exampleView”的视图 //在“custom_database”的数据库中 tableEnv.createTemporaryView("exampleView", table); //在“custom_catalog”的目录中注册名称“exampleView”的视图 //在“other_database”的数据库中 tableEnv.createTemporaryView("other_database.exampleView", table); //在“custom_catalog”的目录中注册名称“example.view”的视图 //在“custom_database”的数据库中 tableEnv.createTemporaryView("`example.View`", table); //在“other_catalog”的目录中注册名称“exampleView”的视图 //在“other_database”的数据库中 tableEnv.createTemporaryView("other_catalog.other_database.exampleView", table); 2.5 查询表 利用外部系统的连接器connector，我们可以读写数据，并在环境的Catalog中注册表。接下来就可以对表做查询转换了。 Flink给我们提供了两种查询方式：Table API和 SQL。 2.5.1 Table API的调用 Table API基于代表一张“表”的Table类，并提供一整套操作处理的方法API。这些方法会返回一个新的Table对象，这个对象就表示对输入表应用转换操作的结果。有些关系型转换操作，可以由多个方法调用组成，构成链式调用结构。例如table.select(…).filter(…)，其中select（…）表示选择表中指定的字段，filter(…)表示筛选条件。 注意： 通过导入可以启用Java Table API org.apache.flink.table.api.java.*。下面的示例演示如何构造Java Table API程序以及如何将表达式指定为字符串。对于Expression DSL，还必须导入静态org.apache.flink.table.api.Expressions.* import static org.apache.flink.table.api.Expressions.*; 代码中的实现如下： // 3. 表的查询转换 Table orderTable = tableEnv.from("inputTable"); // 3.1 简单查询转换 Table resultTable = orderTable .select($("id"),$("timestamp"),$("category"),$("areaName"),$("money")) .filter($("areaName").isEqual("北京")); 也可以加上聚合操作，比如我们统计每个城市订单数据出现的个数，做个count统计： // 3. 表的查询转换 Table orderTable = tableEnv.from("inputTable"); // 3.2 聚合转换 Table aggResultSqlTable = orderTable .groupBy($("areaName")) .select($("areaName"), $("id").count().as("cnt")); 2.5.2 SQL查询 Flink的SQL集成，基于的是ApacheCalcite，它实现了SQL标准。在Flink中，用常规字符串来定义SQL查询语句。SQL 查询的结果，是一个新的 Table。 l 下面的示例演示了如何指定查询并将结果作为 Table 对象返回 // 3. 表的查询转换 Table orderTable = tableEnv.from("inputTable"); // 3.1 简单查询转换 Table resultTable2 = tableEnv.sqlQuery("select id,`timestamp`,category,areaName,money from inputTable where areaName='北京'"); 也可以加上聚合操作，比如我们统计每个城市订单数据出现的个数，做个count统计： // 3. 表的查询转换 Table orderTable = tableEnv.from("inputTable"); // 3.2 聚合转换 Table aggResultSqlTable2 = tableEnv.sqlQuery("select areaName, count(1) as cnt from inputTable group by areaName"); l 如下的示例展示了如何指定一个更新查询，将查询的结果插入到已注册的表中 // get a TableEnvironment TableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section // register "Orders" table // register "RevenueFrance" output table // compute revenue for all customers from France and emit to "RevenueFrance" tableEnv.executeSql( "INSERT INTO RevenueFrance " + "SELECT cID, cName, SUM(revenue) AS revSum " + "FROM Orders " + "WHERE cCountry = 'FRANCE' " + "GROUP BY cID, cName" ); 2.6 将DataStream 转换成表 Flink允许我们把Table和DataStream做转换：可以基于一个DataStream，先流式地读取数据源，然后map成样例类，再把它转成Table。Table的列字段（column fields），就是样例类里的字段，这样就不用再麻烦地定义schema了。 2.6.1 代码表达 代码中实现非常简单，直接用tableEnv.fromDataStream()就可以了。默认转换后的 Table schema 和 DataStream 中的字段定义一一对应，也可以单独指定出来。 这就允许我们更换字段的顺序、重命名，或者只选取某些字段出来，相当于做了一次map操作（或者Table API的 select操作）。 代码具体如下： // 从文件读取数据 String filePath = TableApiTest.class.getClassLoader().getResource("order.csv").getPath(); DataStreamSource<String> inputStream = env.readTextFile(filePath); // map成样例类类型 SingleOutputStreamOperator<OrderInfo> dataStream = inputStream.map(new MapFunction<String, OrderInfo>() { @Override public OrderInfo map(String data) throws Exception { String[] dataArray = data.split(","); return new OrderInfo(dataArray[0], dataArray[1], Double.parseDouble(dataArray[2]), dataArray[3]); } }); // 2. 基于tableEnv，将流转换成表 Table dataTable = tableEnv.fromDataStream(dataStream); 2.6.2 数据类型与Table schema的对应 在上面的例子中，DataStream 中的数据类型，与表的 Schema 之间的对应关系，是按照样例类中的字段名来对应的（name-based mapping），所以还可以用as做重命名。 另外一种对应方式是，直接按照字段的位置来对应（position-based mapping），对应的过程中，就可以直接指定新的字段名了。 l 基于名称的对应： Table dataTable = tableEnv.fromDataStream(dataStream,$("id").as("ts"), $("timestamp").as("myId"), $("money"), $("category")); l 基于位置的对应： Table dataTable3 = tableEnv.fromDataStream(dataStream,$("id"), $("timestamp"), $("money"), $("category")); Flink的DataStream和 DataSet API支持多种类型。 组合类型，比如元组（内置Scala和Java元组）、POJO、Scala case类和Flink的Row类型等，允许具有多个字段的嵌套数据结构，这些字段可以在Table的表达式中访问。其他类型，则被视为原子类型。 元组类型和原子类型，一般用位置对应会好一些；如果非要用名称对应，也是可以的： 元组类型，默认的名称是 “_1”, “_2”；而原子类型，默认名称是 ”f0”。 2.6.3 使用案例 /** * 将DataStream 转换成表 */ public class DataStreamToTable { public static void main(String[] args) throws Exception { // 0. 创建流执行环境，读取数据并转换成样例类类型 StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); EnvironmentSettings bsSettings = EnvironmentSettings.newInstance().useBlinkPlanner().inStreamingMode().build(); env.getConfig().setRestartStrategy(RestartStrategies.noRestart()); env.setParallelism(1); // 从文件读取数据 String filePath = TableApiTest.class.getClassLoader().getResource("order.csv").getPath(); DataStreamSource<String> inputStream = env.readTextFile(filePath); // map成样例类类型 SingleOutputStreamOperator<OrderInfo> dataStream = inputStream.map(new MapFunction<String, OrderInfo>() { @Override public OrderInfo map(String data) throws Exception { String[] dataArray = data.split(",");
