2023年河南省中考物理试卷.docx

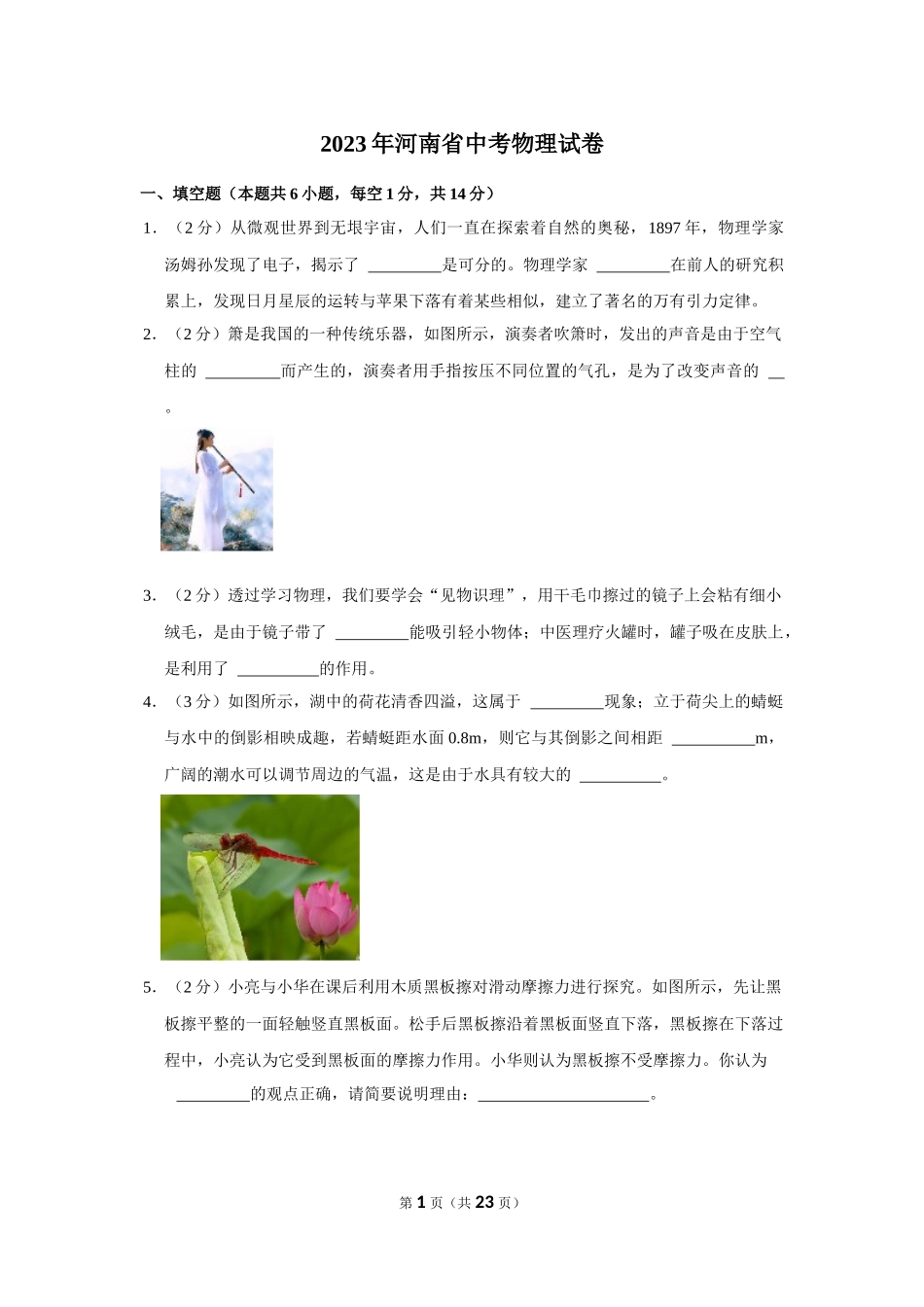

2023年河南省中考物理试卷 一、填空题（本题共6小题，每空1分，共14分） 1．（2分）从微观世界到无垠宇宙，人们一直在探索着自然的奥秘，1897年，物理学家汤姆孙发现了电子，揭示了 　 　是可分的。物理学家 　 　在前人的研究积累上，发现日月星辰的运转与苹果下落有着某些相似，建立了著名的万有引力定律。 2．（2分）箫是我国的一种传统乐器，如图所示，演奏者吹箫时，发出的声音是由于空气柱的 　 　而产生的，演奏者用手指按压不同位置的气孔，是为了改变声音的 　 　。 3．（2分）透过学习物理，我们要学会“见物识理”，用干毛巾擦过的镜子上会粘有细小绒毛，是由于镜子带了 　 　能吸引轻小物体；中医理疗火罐时，罐子吸在皮肤上，是利用了 　 　的作用。 4．（3分）如图所示，湖中的荷花清香四溢，这属于 　 　现象；立于荷尖上的蜻蜓与水中的倒影相映成趣，若蜻蜓距水面0.8m，则它与其倒影之间相距 　 　m，广阔的潮水可以调节周边的气温，这是由于水具有较大的 　 　。 5． （2分）小亮与小华在课后利用木质黑板擦对滑动摩擦力进行探究。如图所示，先让黑板擦平整的一面轻触竖直黑板面。松手后黑板擦沿着黑板面竖直下落，黑板擦在下落过程中，小亮认为它受到黑板面的摩擦力作用。小华则认为黑板擦不受摩擦力。你认为 　 　的观点正确，请简要说明理由：　 　。 6．（3分）如图所示，小明利用电磁继电器设计了一个水位自动报警装置。当水位未达到金属块M时，灯泡不亮。水位达到全属块M时，灯泡亮，则接线柱C应与 　 　（选填“A”或“B”）相连，已知灯泡的规格为“12V 6W”，灯泡正常发光时的电流是 　 　A。通电1min，灯泡消耗的电能是 　 　J。 二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分） 7．（2分）为避免引发安全事故，运输汽油的油罐车尾部需拴一条拖在地上的链子。下列最适合用来制作这种链子的材料是（　　） A．橡胶 B．塑料 C．硅 D．铁 8．（2分）踢毽子是一项常见的健身运动。如图为一同学踢毽子的情景，毽子在向上运动的过程中，下列关于毽子的说法正确的是（　　） A．重力势能减小 B．运动状态改变 C．受到惯性作用 D．在最高点时受力平衡 9．（2分）大美河南，风光无限，关于我省自然风景中涉及的物态变化，下列说法正确的是（　　） A．云台山雾气环绕——雾的形成需要吸热 B．王屋山冰雪消融——雪的熔化需要放热 C．老君山霜打枝头——霜的形成是凝固现象 D．鸡公山朝露晶莹——露的形成是液化现象 10．（2分）如图展示了我国古人的智慧成果，对于其中所涉及的特理知识，下列说法正确的是（　　） A．汲水用的桔槔利用了杠杆的原理 B．钻木取火是通过做功将内能转化为机械能 C．司南的南极静止时指向地磁场的南极 D．孔明灯升空利用了流体压强与流速的关系 11．（2分）如图是小聪设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是（　　） A．电风扇 B．电熨斗 C．发电机 D．汽油机 12．（2分）如图所示，在200N的拉力F作用下，用滑轮组将重为300N的货物匀速提升，在20s内货物竖直上升了2m。不计绳重及滑轮上的摩擦。下列说法正确的是（　　） A．滑轮组做的有用功为400J B．拉力F做功的功率为30W C．滑轮组的机械效率为75% D．此滑轮组提升的货物越轻、机械效率越大 （多选）13．（2分）水平桌面上有两个完全相同的杯子，盛有等质量的水。将橘子放入左侧杯中，取出后剥皮再放入右侧杯中，橘子静止时的状态分别如图甲、乙所示。下列分析正确的是（　　） A．甲图中的橘子所受的浮力大于其所受的重力 B．甲图中的橘子比乙图中的橘子所受的浮力大 C．甲图中杯子对桌面的压强小于乙图中杯子对桌面的压强 D．甲图中杯底所受水的压强大于乙图中杯底所受水的压强 （多选）14．（2分）近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（　　） A．中国空间站利用的太阳能属于可再生能源 B．华龙一号核电机组利用的是核裂变释放的能量 C．复兴号动车组控制系统中的芯片由超导体制成 D．奋斗者号潜水器从海底采集的岩石到海面后质量变大 三、作图题（本题共2小题，每小题2分，共4分） 15．（2分）在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做匀速直线运动，请在图中以O为作用点，画出该货物的受力示意图。 16．（2分）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。 四、实验探究题（本题共3小题；第17题4分，第18题7分，第19题8分，共19分） 17．（4分）在“探究凸透镜成像的规律”实验中： （1）小强发现用凸透镜看远处物体时，可以看见倒立、缩小的像；用该凸透镜看自己的指纹时，能看见正立、放大的像，由此猜想：凸透镜成像的特点可能与 　 　有关。 （2）在光具座上，将蜡烛、光屏安装在凸透镜两侧，调节三者的高度时，　 　（选填“需要”或“不需要”）点燃蜡烛；调节高度的目的是使像能呈现在 　 　 （3）实验中，当蜡烛、透镜和光屏的位置如图所示时，光屏上承接到蜡烛清晰的像（像未画出），这个实验现象可以说明 　 　（选填“放大镜”、“投影仪”或“照相机”）的成像特点。 18．（7分）在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。 （1）请用笔画线代替导线，将图甲中的实物电路连接完整。 （2）正确连续好电路，闭合开关前，滑动变阻器的滑片应置于 　 　（选填“A”或“B”）端。 （3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是 　 　（选填字母代号）。 A.电流表短路 B.小灯泡短路 C.滑动变阻器断路 （4）排除故障后，移动滑片P，某次实验时，电压表的示数为2.5V，电流表的示数如图乙所示，则通过小灯泡的电流为 　 　A，小灯泡正常发光时的电阻约为 　 　Ω（结果保留一位小数）。 （5）经过多次实验，测出并记录多组电压和电流的值。得到小灯泡的I﹣U图象如图丙所示；通过分析图象，写出一条你发现的结论：　 　。 19．（8分）家乡的土豆丰收了，小红想利用所学知识测量土豆的密度。 （1）把天平放到水平台上，将游码移至标尺左端的 　 　处，调节 　 　使横梁平衡。 （2）将土豆放在天平左盘，向右盘增减砝码并调节游码，当天平平衡时，砝码质量及游码在标尺上的位置如图所示，土豆的质量为 　 　g。 （3）由于土豆较大，无法放入量筒，于是小红将它缓缓放入一个盛满水的溢水杯中，直至浸没，测得浸出水的质量为140g。已知水的密度为1.0g/cm3，则土豆的体积为 　 　cm3，密度为 　 　g/cm3。在测量溢出水的质量时，不小心有水溅出。测得土豆的密度与真实值相比 　 　（选填“偏大”或“偏小”）。 （4）回家后：小红又利用电子秤、杯子和水测出了土豆的密度。测量过程如下： ①把土豆放在水平放置的电子秤上，电子秤示数为m1； ②取下土豆，将装有适量水的杯子放在电子秤上，电子秤示数为m2； ③将用细线系好的土豆缓缓浸没在水中，水未溢出且土豆不触碰杯底。电子秤示数为m3。 ④求出土豆的密度ρ＝　 　。（用m1、m2、m3、ρ水表示） 五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分） 20．（8分）我省农业已进入智能化时代，农用机械可以通过北斗导航系统实现精准作业。如图为一架无人机在农田中喷洒农药时的情景，无人机载满农药时的总质量为45kg。g取10N/kg，试问： （1）北斗导航系统是利用 　 　波传递信息的。水平匀速飞行的无人机在喷洒农药的过程中，该喷药无人机的机械能 　 　（选填“增大”、“减小”或“不变”），无人机相对于 　 　是运动的。 （2）载满农药的无人机不工作时，静止在水平地面上，底部支架与地面的总接触面积为90cm2，它对地面的压强是多大？ （3）无人机在农田上方持续喷洒农药时，以5m/s的速度沿水平方向做匀速直线运动。无人机载满农药时所载农药的质量为20kg，每分钟喷洒的农药量为2kg，则无人机从开始喷洒农药到喷洒完毕，飞行的路程是多少？ 21．（9分）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，试问： （1）当检测板所受压力增大时，电压表的示数 　 　（选填“增大”、“减小”或“不变”）。 （2）检测板不受压力时，电压表的示数为多少？ （3）该装置所能测量的最大压力为多少？ （4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法。 2023年河南省中考物理试卷 参考答案与试题解析 一、填空题（本题共6小题，每空1分，共14分） 1．（2分）从微观世界到无垠宇宙，人们一直在探索着自然的奥秘，1897年，物理学家汤姆孙发现了电子，揭示了 　原子　是可分的。物理学家 　牛顿　在前人的研究积累上，发现日月星辰的运转与苹果下落有着某些相似，建立了著名的万有引力定律。 【解答】解：物理学家汤姆孙发现了电子，揭示了原子结构，它由原子核和电子组成；牛顿发现了万有引力。 故答案为：原子；牛顿。 2．（2分）箫是我国的一种传统乐器，如图所示，演奏者吹箫时，发出的声音是由于空气柱的 　振动　而产生的，演奏者用手指按压不同位置的气孔，是为了改变声音的 　音调　。 【解答】解：箫发出的声音是空气柱振动产生的；演奏者用手指按压不同位置的气孔，则发声的空气柱长度不同，振动频率不同，因此主要是改变声音的音调。 故答案为：振动；音调。 3．（2分）透过学习物理，我们要学会“见物识理”，用干毛巾擦过的镜子上会粘有细小绒毛，是由于镜子带了 　电荷　能吸引轻小物体；中医理疗火罐时，罐子吸在皮肤上，是利用了 　大气压　的作用。 【解答】解：用干毛巾擦过的镜子上会粘有细小绒毛，是因为毛巾与镜子摩擦起电，由于镜子带了电荷能吸引轻小物体；拔火罐使用时，先把酒精在罐内烧一下，罐内空气受热排出，此时迅速把罐扣在皮肤上，使罐内气体温度升高，等到罐内的空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上。因此这是由于大气压强的作用引起的。 故答案为：电荷；大气压。 4．（3分）如图所示，湖中的荷花清香四溢，这属于 　扩散　现象；立于荷尖上的蜻蜓与水中的倒影相映成趣，若蜻蜓距水面0.8m，则它与其倒影之间相距 　1.6　m。广阔的潮水可以调节周边的气温，这是由于水具有较大的 　比热容　。 【解答】解： （1）湖中的荷花清香四溢，说明分子在不停地做无规则运动，这是扩散现象； （2）蜻蜓距水面0.8m，则蜻蜓的像距水面也是0.8m，则它与其倒影之间相距为0.8m+0.8m＝1.6m； （3）潮水对周边气温有一定的调节作用，是因为水的比热容较大，同等条件下，吸收或放出的热量比其他物质多。 故答案为：扩散；1.6；比热容。 5．（2分）小亮与小华在课后利用木质黑板擦对滑动摩擦力进行探究。如图所示，先让黑板擦平整的一面轻触竖直黑板面。松手后黑板擦沿着黑板面竖直下落，黑板擦在下落过程中，小亮认为它受到黑板面的摩擦力作用。小华则认为黑板擦不受摩擦力。你认为 　小华　的观点正确，请简要说明理由：　黑板擦在下落过程中不受压力　。 【解答】解：滑动摩擦力的产生条件是两个相互接触的物体，接触面粗糙，接触处有弹力，且在接触面上两物体间有相对运动，黑板擦在下落过程中不受到压力，因此，黑板擦不受摩擦力，小华的观点正确。 故答案为：小华；黑板擦在下落过程中不受到压力。 6．（3分）如图所示，小明利用电磁继电器设计了一个水位自动报警装置。当水位未达到金属块M时，灯泡不亮。水位达到全属块M时，灯泡亮，则接线柱C应与 　B　（选填“A”或“B”）相连，已知灯泡的规格为“12V 6W”，灯泡正常发光时的电流是 　0.5　A。通电1min，灯泡消耗的电能是 　360　J。 【解答】解：由图可知，当水位未达到金属块M时，控制电路开路无电流，电磁铁无磁性，不能吸引衔铁，此时灯泡不亮，则接线柱C与A没有连接； 当水位达到全属块M时，控制电路通电，电磁铁有磁性，吸引衔铁，灯泡L亮，说明工作接通，则接线柱C应该与B连接； 由P＝UI可知，灯泡正常发光时的电流：I=PU=6W12V=0.5A； 通电1min，灯泡消耗的电能：W＝Pt＝6W×1×60s＝360J。 故答案为：B；0.5；360。 二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分） 7．（2分）为避免引发安全事故，运输汽油的油罐车尾部需拴一条拖在地上的链子。下列最适合用来制作这种链子的材料是（　　） A．橡胶 B．塑料 C．硅 D．铁 【解答】解：运输汽油的油罐车尾部拖在地上的链子的作用是将静电释放，故它的材料必须是导电能力强的物体，而橡胶、塑料是绝缘体，硅是半导体，铁是导体。 故选：D。 8．（2分）踢毽子是一项常见的健身运动。如图为一同学踢毽子的情景，毽子在向上运动的过程中，下列关于毽子的说法正确的是（　　） A．重力势能减小 B．运动状态改变 C．受到惯性作用 D．在最高点时受力平衡 【解答】解： A、毽子在向上运动的过程中，质量不变，高度变大，重力势能变大，故A错误； B、毽子在向上运动的过程中，运动的速度发生了改变，运动状态改变，故B正确； C、惯性是一种性质，不能说“受到惯性作用”，故C错误； D、在最高点时，毽子只受到重力的作用，受力不平衡，故D错误。 故选：B。 9．（2分）大美河南，风光无限，关于我省自然风景中涉及的物态变化，下列说法正确的是（　　） A．云台山雾气环绕——雾的形成需要吸热 B．王屋山冰雪消融——雪的熔化需要放热 C．老君山霜打枝头——霜的形成是凝固现象 D．鸡公山朝露晶莹——露的形成是液化现象 【解答】解：A．雾的形成是空气中的水蒸气遇冷出现的液化现象，需要放热，故A错误； B．雪的熔化需要吸热，故B错误； C．霜是空气中的水蒸气凝华形成的，凝华放热，故C错误； D．露的形成是空气中的水蒸气遇冷发生的液化现象，需要放热，故D正确。 故选：D。 10．（2分）如图展示了我国古人的智慧成果，对于其中所涉及的特理知识，下列说法正确的是（　　） A．汲水用的桔槔利用了杠杆的原理 B．钻木取火是通过做功将内能转化为机械能 C．司南的南极静止时指向地磁场的南极 D．孔明灯升空利用了流体压强与流速的关系 【解答】解：A、汲水用的桔槔利用了杠杆的原理，故A正确； B、钻木取火是通过做功将机械能转化为内能，故B错误； C、地磁的南极在地理的北极附近，地磁的北极在地理的南极附近，司南的南极静止时指向地磁场的北极，故C错误； D、孔明灯升空时，受到的浮力大于重力，利用了物体的浮沉条件，故D错误。 故选：A。 11．（2分）如图是小聪设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是（　　） A．电风扇 B．电熨斗 C．发电机 D．汽油机 【解答】解：装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，扇叶带动线圈在磁场中转动切割磁感线，会产生感应电流，使接入的LED灯发光，是利用电磁感应现象的原理工作的，说明磁能够产生电；在此过程中，机械能转化为电能； A、电风扇的主要部件是电动机，原理是通电线圈在磁场中受力转动，故A错误； B、电熨斗的原理是电流的热效应，故B错误； C、发电机的原理是电磁感应现象，故C正确； D、汽油机是内燃机，对外做功时将内能转化为机械能，故D错误。 故选：C。 12．（2分）如图所示，在200N的拉力F作用下，用滑轮组将重为300N的货物匀速提升，在20s内货物竖直上升了2m。不计绳重及滑轮上的摩擦。下列说法正确的是（　　） A．滑轮组做的有用功为400J B．拉力F做功的功率为30W C．滑轮组的机械效率为75% D．此滑轮组提升的货物越轻、机械效率越大 【解答】解：A、拉力做的有用功：W有＝Gh＝300N×2m＝600J，故A错误； B、由图可知n＝2，绳子自由端移动的距离：s＝nh＝2×2m＝4m， 拉力做的总功：W总＝Fs＝200N×4m＝800J， 拉力做功的功率：P=W总t=800J20s=40W，故B错误； C、滑轮组的机械效率：η=W有W总×100%=600J800J×100%＝75%，故C正确； D、由不计绳重和摩擦时η=W有W总=W有W有+W额外=GℎGℎ+G动ℎ=GG+G动=11+G动G可知，动滑轮的重力一定，提升的货物越轻，即G越小，机械效率越小，故D错误。 故选：C。 （多选）13．（2分）水平桌面上有两个完全相同的杯子，盛有等质量的水。将橘子放入左侧杯中，取出后剥皮再放入右侧杯中，橘子静止时的状态分别如图甲、乙所示。下列分析正确的是（　　） A．甲图中的橘子所受的浮力大于其所受的重力 B．甲图中的橘子比乙图中的橘子所受的浮力大 C．甲图中杯子对桌面的压强小于乙图中杯子对桌面的压强 D．甲图中杯底所受水的压强大于乙图中杯底所受水的压强 【解答】解： A、甲图中的橘子在水中处于漂浮状态，根据物体的浮沉条件可知，浮力等于重力，故A错误； B、乙图中的橘子处于沉底状态，受到的浮力小于自身的重力；由于乙中的橘子的重力小于甲中橘子的重力，所以甲图中的橘子比乙图中的橘子所受的浮力大，故B正确； C、橘子剥皮后的重力变小，水和杯子的重力相同，所以甲杯子的总重力大于乙杯子的总重力；受力面积相同，根据p=FS可知，甲图中杯子对桌面的压强大于乙图中杯子对桌面的压强，故C错误； D、甲中橘子受到的浮力大，根据F浮＝ρ液gV排可知，甲中橘子排开的水的体积大，所以甲中水的液面高，根据p＝ρgh可知，甲图中杯底所受水的压强大于乙图中杯底所受水的压强，故D正确。 故选：BD。 （多选）14．（2分）近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（　　） A．中国空间站利用的太阳能属于可再生能源 B．华龙一号核电机组利用的是核裂变释放的能量 C．复兴号动车组控制系统中的芯片由超导体制成 D．奋斗者号潜水器从海底采集的岩石到海面后质量变大 【解答】解：A、中国空间站利用的太阳能属于可再生能源，故A正确； B、华龙一号核电机组是利用核裂变来释放能量的，故B正确； C、复兴号动车组控制系统中的芯片由半导体材料制成，故C错误； D、奋斗者号潜水器从海底采集的岩石到海面后质量不变，故D错误。 故选：AB。 三、作图题（本题共2小题，每小题2分，共4分） 15．（2分）在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做匀速直线运动，请在图中以O为作用点，画出该货物的受力示意图。 【解答】解：货物随车一起水平向右做匀速直线运动，货物与车间没有相对运动，也没有相对运动趋势，所以货物不受摩擦力，只受两个力作用：重力和支持力，并且这两个力是一对平衡力； 重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，其受力示意图如下： 16．（2分）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。 【解答】解：三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，如图所示： 四、实验探究题（本题共3小题；第17题4分，第18题7分，第19题8分，共19分） 17．（4分）在“探究凸透镜成像的规律”实验中： （1）小强发现用凸透镜看远处物体时，可以看见倒立、缩小的像；用该凸透镜看自己的指纹时，能看见正立、放大的像，由此猜想：凸透镜成像的特点可能与 　物距　有关。 （2）在光具座上，将蜡烛、光屏安装在凸透镜两侧，调节三者的高度时，　需要　（选填“需要”或“不需要”）点燃蜡烛；调节高度的目的是使像能呈现在 　光屏中央　 （3）实验中，当蜡烛、透镜和光屏的位置如图所示时，光屏上承接到蜡烛清晰的像（像未画出），这个实验现象可以说明 　照相机　（选填“放大镜”、“投影仪”或“照相机”）的成像特点。 【解答】解：（1）观察远近不同的物体，小强看到了不同特点的像，说明凸透镜所成像的特点与物距有关； （2）实验时需要调整烛焰的中心、透镜的中心和光屏的中心在同一高度，为了确定烛焰的中心，需点燃蜡烛，使烛焰的像成在光屏中央； （3）实验中，当蜡烛、透镜和光屏的位置如图所示，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立缩小的实像，照相机就是利用此原理制成的。 故答案为：（1）物距；（2）需要；光屏中央；（3）照相机。 18．（7分）在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。 （1）请用笔画线代替导线，将图甲中的实物电路连接完整。 （2）正确连续好电路，闭合开关前，滑动变阻器的滑片应置于 　A　（选填“A”或“B”）端。 （3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是 　B　（选填字母代号）。 A.电流表短路 B.小灯泡短路 C.滑动变阻器断路 （4）排除故障后，移动滑片P，某次实验时，电压表的示数为2.5V，电流表的示数如图乙所示，则通过小灯泡的电流为 　0.28　A，小灯泡正常发光时的电阻约为 　8.9　Ω（结果保留一位小数）。 （5）经过多次实验，测出并记录多组电压和电流的值。得到小灯泡的I﹣U图象如图丙所示；通过分析图象，写出一条你发现的结论：　小灯泡的电阻随温度的升高而增大　。 【解答】解：（1）电流表与灯泡串联，电压表与灯泡并联，如图所示： ； （2）为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的A端； （3）电流表有示数，说明电路不是断路，电压表无示数，可能是与电压表并联的电路短路，因此故障可能是与电压表并联的灯泡短路了，故选B； （4）此时灯泡两端的电压等于灯泡的额定电压，灯泡正常发光，图乙中电流表选用小量程，分度值为0.02A，示数为0.28A，此时灯泡的电阻：R=ULIL=2.5V0.28A≈8.9Ω； （5）由图丙可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加比通过灯泡的电流增加的更快，由欧姆定律可知，小灯泡的电阻随电压增大而增大，由P＝UI可知，电压和电流都增大时，电功率增大，温度升高，因此可得结论：小灯泡的电阻随温度的升高而增大。 故答案为：（1）见解答图；（2）A；（3）B；（4）0.28；8.9；（5）小灯泡的电阻随温度的升高而增大。 19．（8分）家乡的土豆丰收了，小红想利用所学知识测量土豆的密度。 （1）把天平放到水平台上，将游码移至标尺左端的 　0刻度线　处，调节 　平衡螺母　使横梁平衡。 （2）将土豆放在天平左盘，向右盘增减砝码并调节游码，当天平平衡时，砝码质量及游码在标尺上的位置如图所示，土豆的质量为　154　g。 （3）由于土豆较大，无法放入量筒，于是小红将它缓缓放入一个盛满水的溢水杯中，直至浸没，测得浸出水的质量为140g。已知水的密度为1.0g/cm3，则土豆的体积为 　140　cm3，密度为 　1.1　g/cm3。在测量溢出水的质量时，不小心有水溅出，测得土豆的密度与真实值相比 　偏大　（选填“偏大”或“偏小”）。 （4）回家后：小红又利用电子秤、杯子和水测出了土豆的密度。测量过程如下： ①把土豆放在水平放置的电子秤上，电子秤示数为m1； ②取下土豆，将装有适量水的杯子放在电子秤上，电子秤示数为m2； ③将用细线系好的土豆缓缓浸没在水中，水未溢出且土豆不触碰杯底，电子秤示数为m3。 ④求出土豆的密度ρ＝　m1m3−m2⋅ρ水　。（用m1、m2、m3、ρ水表示） 【解答】解：（1）把天平放在水平台上，将游码移至标尺左端的0刻度线处，调节平衡螺母使天平横梁平衡。 （2）由图可知，天平标尺上的分度值为0.2g，土豆的质量为：m＝100g+50g+4g＝154g； （3）由密度公式ρ=mV求出溢出水的体积： V水=mρ=140g1.0g/cm3=140cm3； 则土豆的体积为：V＝V水＝140cm3； 土豆的密度：ρ′=mV=154g140cm3=1.1g/cm3； 在测量溢出水的质量时，不小心有水溅出，造成溢出水的质量减小，从而导致土豆的体积减小，由ρ=mV可知，测出的土豆密度会偏大； （4）由分析知，引起电子秤示数变化的原因是土豆浸没到水中时受到浮力， 故两次电子秤的示数之差Δm=F浮g，即（m3﹣m2）g＝F浮＝ρ水gV排， 则V排=m3−m2ρ水， 则土豆密度的表达式为ρ=mV物=m1V排=m1m3−m2ρ水=m1m3−m2⋅ρ水。 答案：（1）0刻度线；平衡螺母；（2）154；（3）140；1.1；偏大；（4）m1m3−m2⋅ρ水。 五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分） 20．（8分）我省农业已进入智能化时代，农用机械可以通过北斗导航系统实现精准作业。如图为一架无人机在农田中喷洒农药时的情景，无人机载满农药时的总质量为45kg。g取10N/kg，试问： （1）北斗导航系统是利用 　电磁　波传递信息的。水平匀速飞行的无人机在喷洒农药的过程中，该喷药无人机的机械能 　减小　（选填“增大”、“减小”或“不变”），无人机相对于 　地面　是运动的。 （2）载满农药的无人机不工作时，静止在水平地面上，底部支架与地面的总接触面积为90cm2，它对地面的压强是多大？ （3）无人机在农田上方持续喷洒农药时，以5m/s的速度沿水平方向做匀速直线运动。无人机载满农药时所载农药的质量为20kg，每分钟喷洒的农药量为2kg，则无人机从开始喷洒农药到喷洒完毕，飞行的路程是多少？ 【解答】解：（1）北斗导航系统是利用电磁波传递信息的。 水平匀速飞行的无人机在喷洒农药的过程中，速度不变，质量变小，动能变小，高度不变，重力势能变小，该喷药无人机的机械能减小； 无人机相对于地面的位置发生了变化，是运动的。 （2）载满农药的无人机不工作时，静止在水平地面上， 它对地面的压力F＝G＝mg＝45kg×10N/kg＝450N， 压强p=FS=450N90×10−4m2=5×104Pa； （3）所需时间t=20kg2kg/min=10min， 飞行的路程s＝vt＝5m/s×10×60s＝3000m。 答案：（1）电磁；减小；地面； （2）它对地面的压强是5×104Pa； （3）飞行的路程是3000m。 21．（9分）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，试问： （1）当检测板所受压力增大时，电压表的示数 　增大　（选填“增大”、“减小”或“不变”）。 （2）检测板不受压力时，电压表的示数为多少？ （3）该装置所能测量的最大压力为多少？ （4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法。 【解答】解：（1）由图甲可知，R、R0串联，由图乙可知，当检测板所受压力增大时，R的阻值减小，根据串联的电阻特点可知，电路中的总电阻减小， 电源电压不变，由欧姆定律可知，电路中的电流增大， R0是定值电阻，根据欧姆定律可知，R0两端的电压增大，即电压表示数增大； （2）由图乙可知，当检测板不受压力时，R的阻值：R＝80Ω， 根据串联电路的电阻特点可知，电路中的总电阻：R总＝R+R0＝80Ω+20Ω＝100Ω， 此时电路中的电流：I=UR总=6V100Ω=0.06A， 由I=UR可知，R0两端的电压：U0＝IR0＝0.06A×20Ω＝1.2V； （3）根据电压表量程可知，R0两端的最大电压：U0大＝3V， 电路中的最大电流：I大=U0大R0=3V20Ω=0.15A， 由I=UR可知，电路中的最小总电阻：R总小=UI大=6V0.15A=40Ω， 根据串联电路的电阻特点可知，R的最小阻值：R小＝R总小＝﹣R0＝40Ω﹣20Ω＝20Ω， 由图乙可知，当R小＝20Ω时，该装置所能测量的最大压力为600N； （4）压力越大，R的阻值越小，由于R0两端的最大电压一定，电源电压不变时，R两端的最小电压也不变，由串联电路的分压规律可知，要提高该装置所能测量的最大压力值的改进方法为：减小R0的阻值。 答：（1）增大； （2）检测板不受压力时，电压表的示数为1.2V； （3）该装置所能测量的最大压力为600N； （4）减小R0的阻值。 声明：试题解析著作权属菁优网 第22页（共22页）
