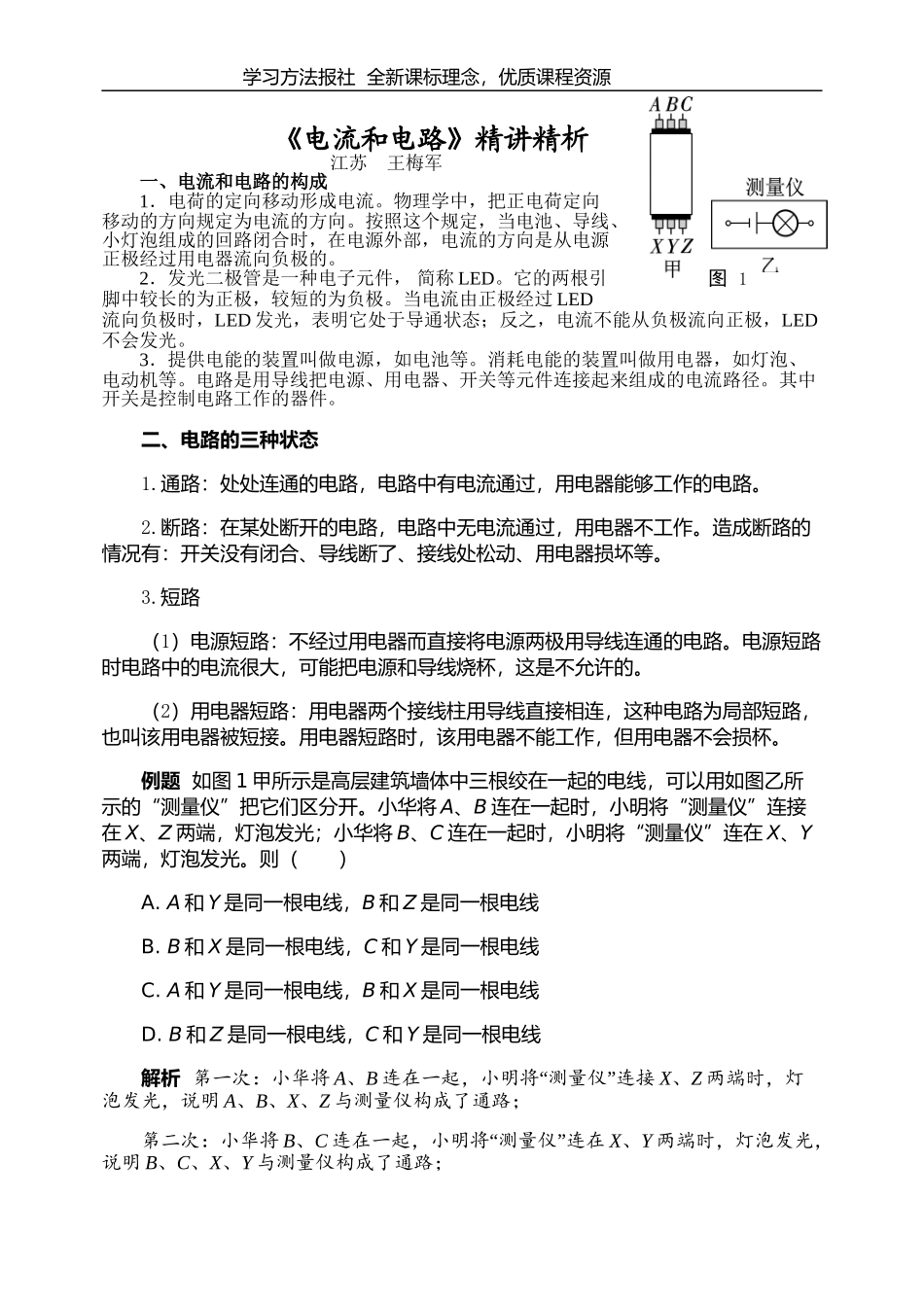

学习方法报社 全新课标理念，优质课程资源 《电流和电路》精讲精析 江苏 王梅军 一、电流和电路的构成 1．电荷的定向移动形成电流。物理学中，把正电荷定向移动的方向规定为电流的方向。按照这个规定，当电池、导线、小灯泡组成的回路闭合时，在电源外部，电流的方向是从电源正极经过用电器流向负极的。 2．发光二极管是一种电子元件， 简称LED。它的两根引脚中较长的为正极，较短的为负极。当电流由正极经过LED 流向负极时，LED发光，表明它处于导通状态；反之，电流不能从负极流向正极，LED不会发光。 3．提供电能的装置叫做电源，如电池等。消耗电能的装置叫做用电器，如灯泡、电动机等。电路是用导线把电源、用电器、开关等元件连接起来组成的电流路径。其中开关是控制电路工作的器件。 二、电路的三种状态 1.通路：处处连通的电路，电路中有电流通过，用电器能够工作的电路。 2.断路：在某处断开的电路，电路中无电流通过，用电器不工作。造成断路的情况有：开关没有闭合、导线断了、接线处松动、用电器损坏等。 3.短路 （1）电源短路：不经过用电器而直接将电源两极用导线连通的电路。电源短路时电路中的电流很大，可能把电源和导线烧杯，这是不允许的。 （2）用电器短路：用电器两个接线柱用导线直接相连，这种电路为局部短路，也叫该用电器被短接。用电器短路时，该用电器不能工作，但用电器不会损杯。 图 1 例题 如图1甲所示是高层建筑墙体中三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（　　） A. A和Y是同一根电线，B和Z是同一根电线 B. B和X是同一根电线，C和Y是同一根电线 C. A和Y是同一根电线，B和X是同一根电线 D. B和Z是同一根电线，C和Y是同一根电线 解析 第一次：小华将A、B连在一起，小明将“测量仪”连接X、Z两端时，灯泡发光，说明A、B、X、Z与测量仪构成了通路； 第二次：小华将B、C连在一起，小明将“测量仪”连在X、Y两端时，灯泡发光，说明B、C、X、Y与测量仪构成了通路； 两次对比，其共同使用的接线柱为B、X，说明BX必为同一根电线，结合第一次连接电路，AZ为同一根电线；结合第二次，CY为同一根电线，故B正确。 答案 B 三、实物图与电路图 1.电路有两种表示方式，一个实物图，另一个电路图。电路图是用电路元件符号表示电路连接的图，电路图是对实际电路的有效抽象。 2.对于实物图和电路图的互画，其关键是遵循“一一对应”的原则，按照一定的顺序（如从电源正极顺着电流的路径）依次连接实物图或画电路图。实物图连线应简洁、明确、到位、导线不交叉；电路图中各元件的位置要安排适当，元件均匀地分布在电路中，使图形简洁、匀称和美观。
