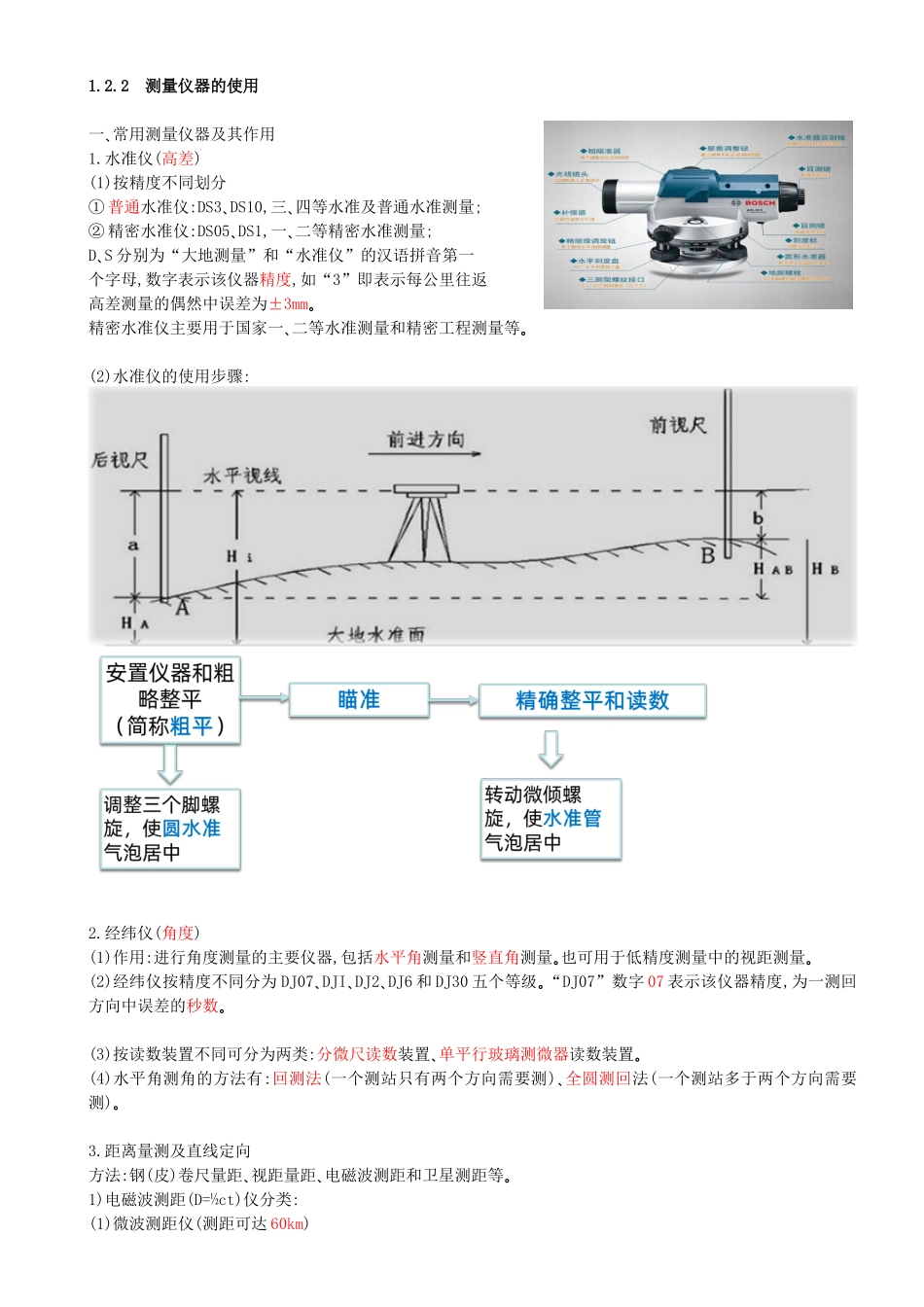

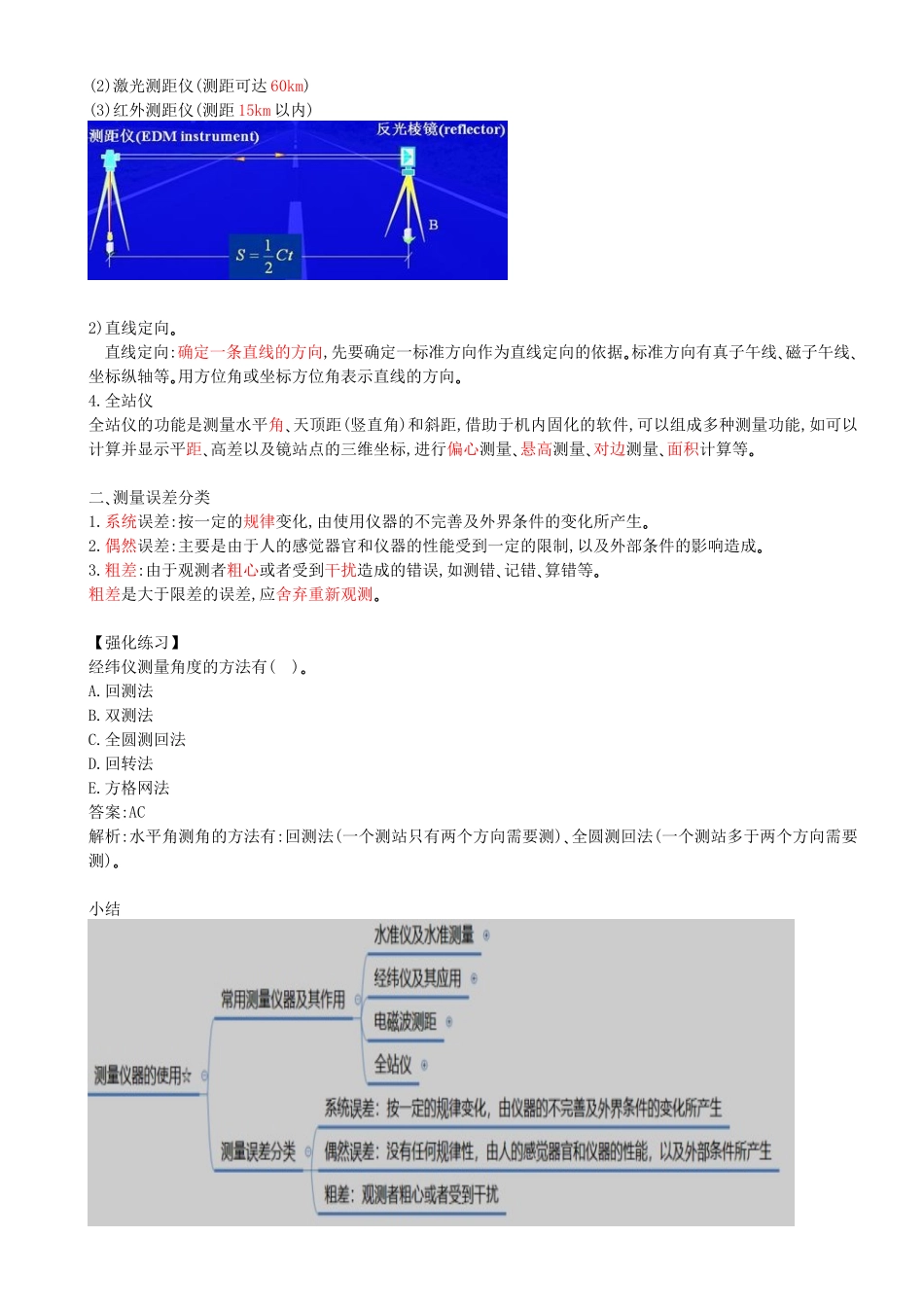

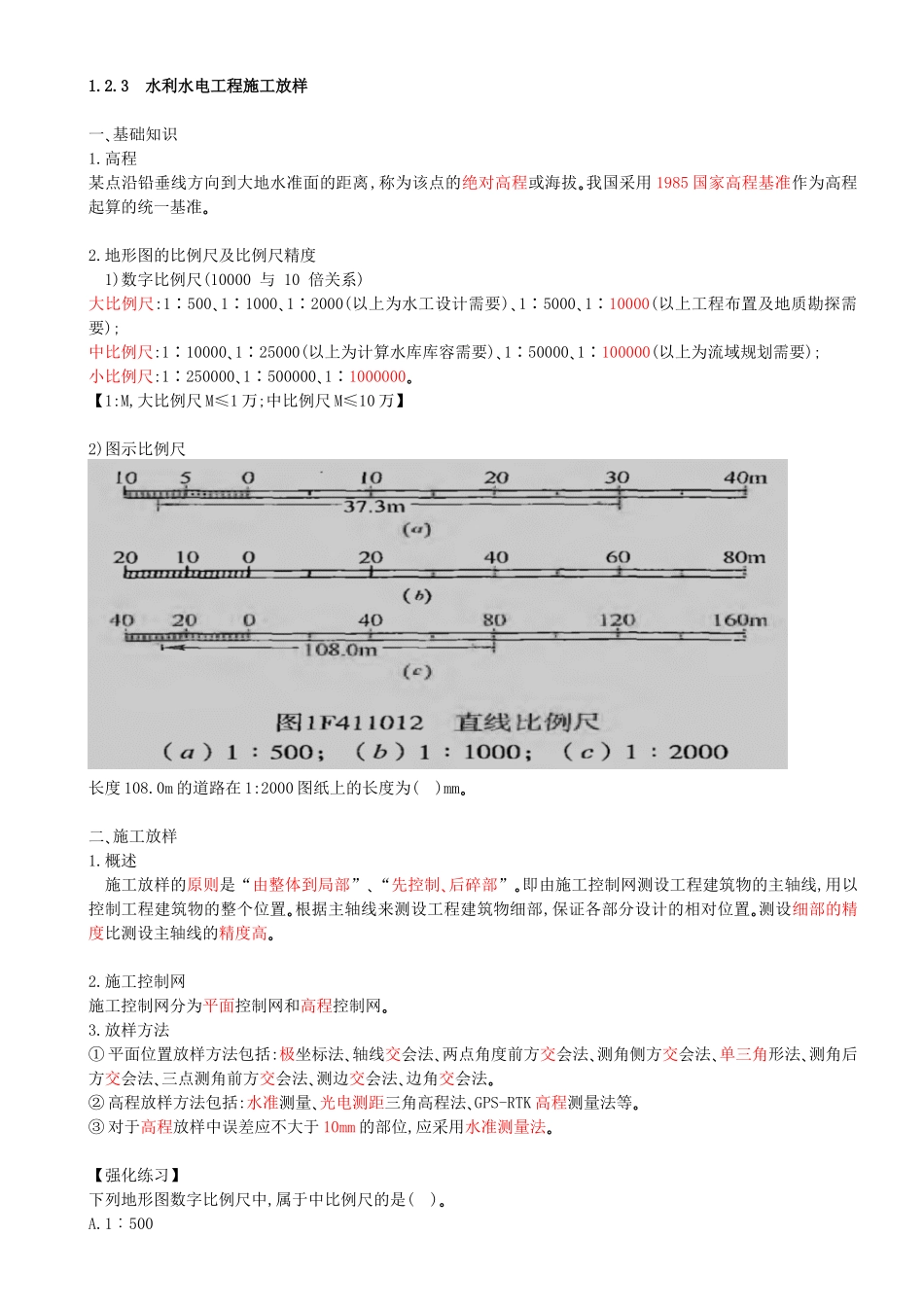

1.2.2 测量仪器的使用 一､常用测量仪器及其作用 1.水准仪(高差) (1)按精度不同划分 ①普通水准仪:DS3､DS10,三､四等水准及普通水准测量; ②精密水准仪:DS05､DS1,一､二等精密水准测量; D､S分别为“大地测量”和“水准仪”的汉语拼音第一 个字母,数字表示该仪器精度,如“3”即表示每公里往返 高差测量的偶然中误差为±3mm｡ 精密水准仪主要用于国家一､二等水准测量和精密工程测量等｡ (2)水准仪的使用步骤: 2.经纬仪(角度) (1)作用:进行角度测量的主要仪器,包括水平角测量和竖直角测量｡也可用于低精度测量中的视距测量｡ (2)经纬仪按精度不同分为DJ07､DJI､DJ2､DJ6和DJ30五个等级｡“DJ07”数字07表示该仪器精度,为一测回方向中误差的秒数｡ (3)按读数装置不同可分为两类:分微尺读数装置､单平行玻璃测微器读数装置｡ (4)水平角测角的方法有:回测法(一个测站只有两个方向需要测)､全圆测回法(一个测站多于两个方向需要测)｡ 3.距离量测及直线定向 方法:钢(皮)卷尺量距､视距量距､电磁波测距和卫星测距等｡ 1)电磁波测距(D=½ct)仪分类: (1)微波测距仪(测距可达60km) (2)激光测距仪(测距可达60km) (3)红外测距仪(测距15km以内) 2)直线定向｡ 直线定向:确定一条直线的方向,先要确定一标准方向作为直线定向的依据｡标准方向有真子午线､磁子午线､坐标纵轴等｡用方位角或坐标方位角表示直线的方向｡ 4.全站仪 全站仪的功能是测量水平角､天顶距(竖直角)和斜距,借助于机内固化的软件,可以组成多种测量功能,如可以计算并显示平距､高差以及镜站点的三维坐标,进行偏心测量､悬高测量､对边测量､面积计算等｡ 二､测量误差分类 1.系统误差:按一定的规律变化,由使用仪器的不完善及外界条件的变化所产生｡ 2.偶然误差:主要是由于人的感觉器官和仪器的性能受到一定的限制,以及外部条件的影响造成｡ 3.粗差:由于观测者粗心或者受到干扰造成的错误,如测错､记错､算错等｡ 粗差是大于限差的误差,应舍弃重新观测｡ 【强化练习】 经纬仪测量角度的方法有( )｡ A.回测法 B.双测法 C.全圆测回法 D.回转法 E.方格网法 答案:AC 解析:水平角测角的方法有:回测法(一个测站只有两个方向需要测)､全圆测回法(一个测站多于两个方向需要测)｡ 小结 1.2.3 水利水电工程施工放样 一､基础知识 1.高程 某点沿铅垂线方向到大地水准面的距离,称为该点的绝对高程或海拔｡我国采用1985国家高程基准作为高程起算的统一基准｡ 2.地形图的比例尺及比例尺精度 1)数字比例尺(10000 与 10 倍关系) 大比例尺:1∶500､1∶1000､1∶2000(以上为水工设计需要)､1∶5000､1∶10000(以上工程布置及地质勘探需要); 中比例尺:1∶10000､1∶25000(以上为计算水库库容需要)､1∶50000､1∶100000(以上为流域规划需要); 小比例尺:1∶250000､1∶500000､1∶1000000｡ 【1:M,大比例尺M≤1万;中比例尺M≤10万】 2)图示比例尺 长度108.0m的道路在1:2000图纸上的长度为( )mm｡ 二､施工放样 1.概述 施工放样的原则是“由整体到局部”､“先控制､后碎部”｡即由施工控制网测设工程建筑物的主轴线,用以控制工程建筑物的整个位置｡根据主轴线来测设工程建筑物细部,保证各部分设计的相对位置｡测设细部的精度比测设主轴线的精度高｡ 2.施工控制网 施工控制网分为平面控制网和高程控制网｡ 3.放样方法 ①平面位置放样方法包括:极坐标法､轴线交会法､两点角度前方交会法､测角侧方交会法､单三角形法､测角后方交会法､三点测角前方交会法､测边交会法､边角交会法｡ ②高程放样方法包括:水准测量､光电测距三角高程法､GPS-RTK高程测量法等｡ ③对于高程放样中误差应不大于10mm的部位,应采用水准测量法｡ 【强化练习】 下列地形图数字比例尺中,属于中比例尺的是( )｡ A.1︰500 B.1︰5000 C.1︰50000 D.1︰500000 答案:C 解析:中比例尺地形图:1∶10000､1∶25000(以上为计算水库库容需要)､1∶50000､1∶100000(以上为流域规划需要); 平面位置放样的基本方法有( )｡ A.直角交会法 B.极坐标法 C.角度交会法 D.距离交会法 E.视距法 答案:ABCD 解析:平面位置放样的基本方法有:直角交会法､极坐标法､角度交会法､距离交会法等｡ 小结
