35-2K315010-城市给水排水管道工程施工（二）.docx

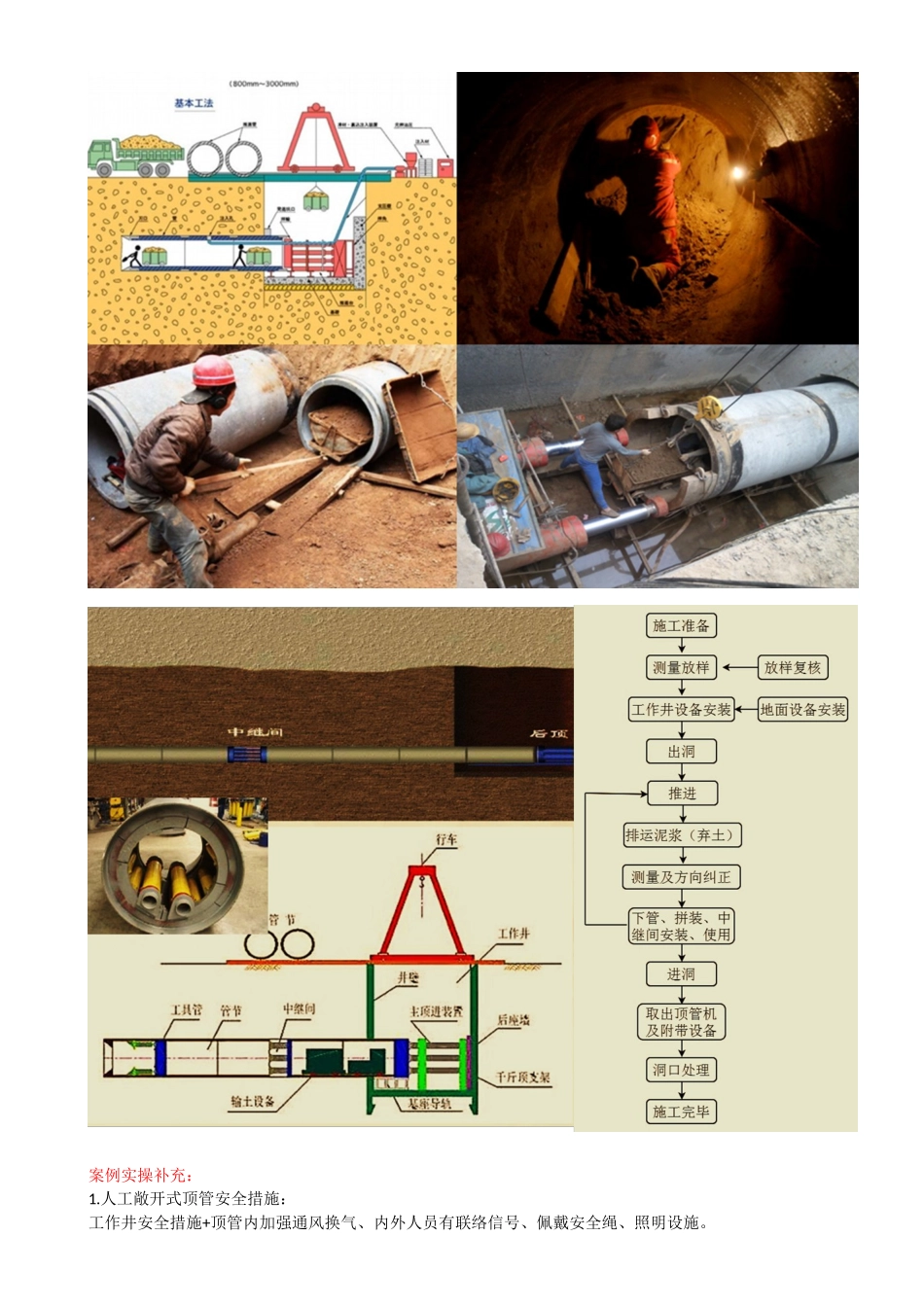

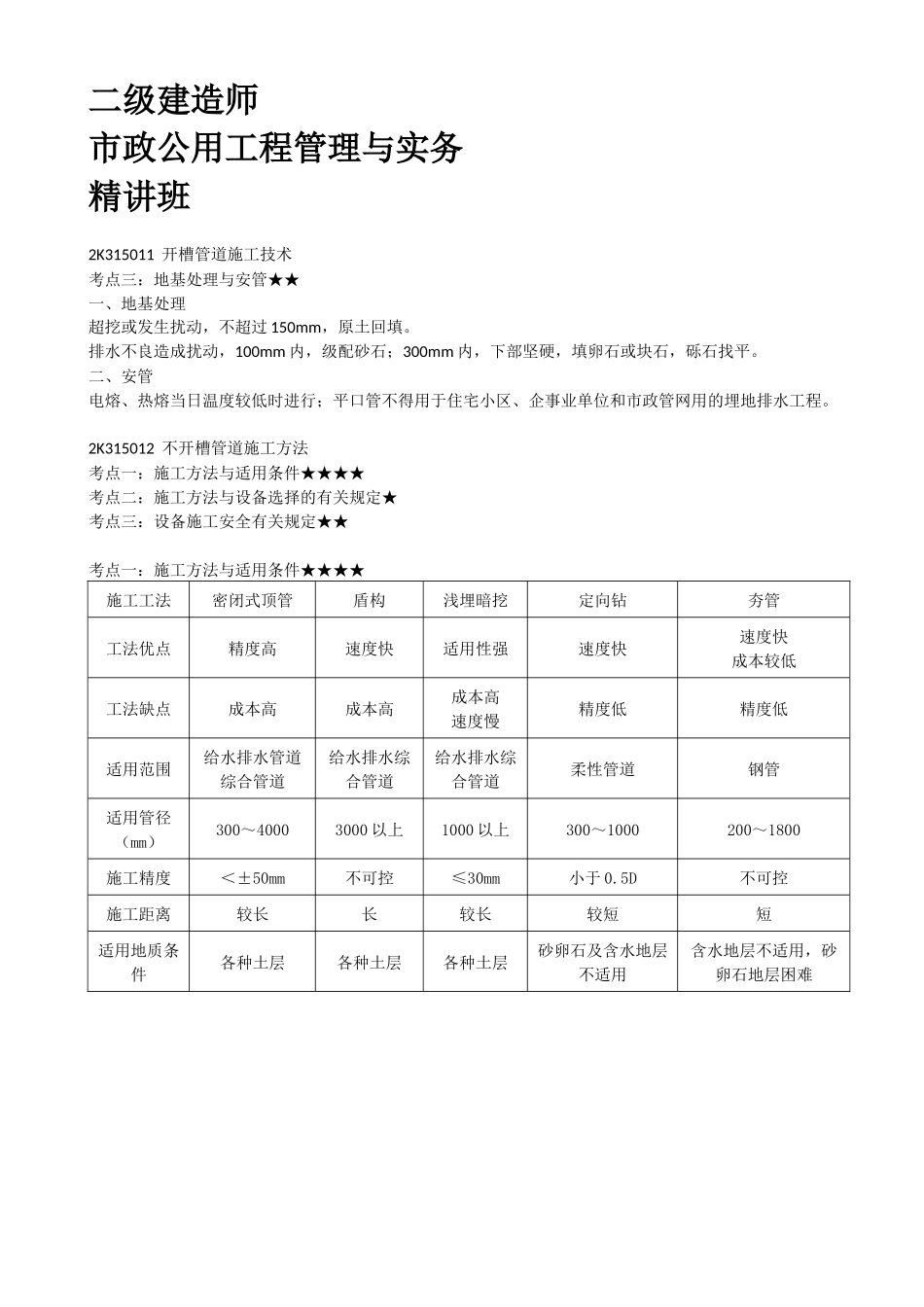

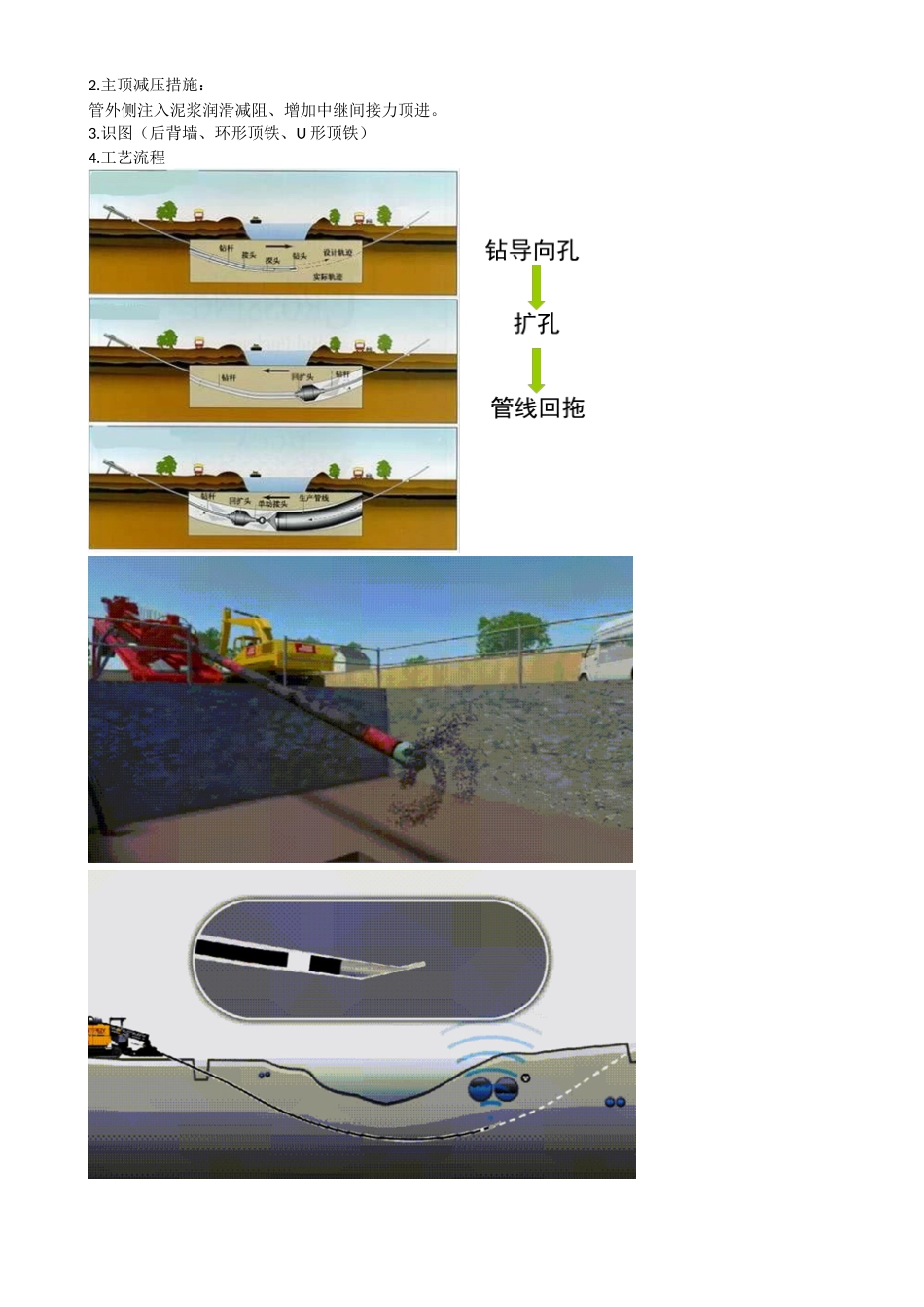

二级建造师 市政公用工程管理与实务 精讲班 2K315011 开槽管道施工技术 考点三：地基处理与安管★★ 一、地基处理 超挖或发生扰动，不超过150mm，原土回填。 排水不良造成扰动，100mm内，级配砂石；300mm内，下部坚硬，填卵石或块石，砾石找平。 二、安管 电熔、热熔当日温度较低时进行；平口管不得用于住宅小区、企事业单位和市政管网用的埋地排水工程。 2K315012 不开槽管道施工方法 考点一：施工方法与适用条件★★★★ 考点二：施工方法与设备选择的有关规定★ 考点三：设备施工安全有关规定★★ 考点一：施工方法与适用条件★★★★ 施工工法 密闭式顶管 盾构 浅埋暗挖 定向钻 夯管 工法优点 精度高 速度快 适用性强 速度快 速度快 成本较低 工法缺点 成本高 成本高 成本高 速度慢 精度低 精度低 适用范围 给水排水管道综合管道 给水排水综合管道 给水排水综合管道 柔性管道 钢管 适用管径（mm） 300～4000 3000以上 1000以上 300～1000 200～1800 施工精度 ＜±50mm 不可控 ≤30mm 小于0.5D 不可控 施工距离 较长 长 较长 较短 短 适用地质条件 各种土层 各种土层 各种土层 砂卵石及含水地层不适用 含水地层不适用，砂卵石地层困难 案例实操补充： 1.人工敞开式顶管安全措施： 工作井安全措施+顶管内加强通风换气、内外人员有联络信号、佩戴安全绳、照明设施。 2.主顶减压措施： 管外侧注入泥浆润滑减阻、增加中继间接力顶进。 3.识图（后背墙、环形顶铁、U形顶铁） 4.工艺流程 2018.12 2020.12 2020.25 2017案例 施工工法 密闭式顶管 盾构 浅埋暗挖 定向钻 夯管 工法优点 精度高 速度快 适用性强 速度快 速度快 成本较低 工法缺点 成本高 成本高 成本高 速度慢 精度低 精度低 适用范围 给水排水管道综合管道 给水排水综合管道 给水排水综合管道 柔性管道 钢管 适用管径（mm） 300～4000 3000以上 1000以上 300～1000 200～1800 施工精度 ＜±50mm 不可控 ≤30mm 小于0.5D 不可控 施工距离 较长 长 较长 较短 短 适用地质条件 各种土层 各种土层 各种土层 砂卵石及含水地层不适用 含水地层不适用，砂卵石地层困难 考点二：施工方法与设备选择的有关规定★2022.27① （1）目前，城市改扩建给水排水管道工程多数采用顶管法施工。 （2）盾构法施工用于穿越地面障碍的给水排水主干管道工程，直径一般在3000mm以上。 （3）在城区地下障碍物较复杂地段，采用浅埋暗挖施工管（隧）道会是较好的选择。 （4）定向钻机在以较大埋深穿越道路桥涵的长距离地下管道施工中会表现出优越之处。 （5）夯管适用于城镇区域下穿较窄道路的地下管道施工。 考点三：设备施工安全有关规定★★ （一）施工设备、装置应满足施工要求，并符合下列规定： （1）采用起重设备或垂直运输系统： 1）起重设备必须经过起重荷载计算。 2）引起重作业前应试吊，吊离地面100mm左右时，应检查重物捆扎情况和制动性能确认安全后方可起吊；起吊时工作井内严禁站人，当吊运重物下井距作业面底部小于500mm时，操作人员方可近前工作。 3）严禁超负荷使用。 4）工作井上、下作业时必须有联络信号。 随堂练习 适用于砂卵石土层，施工精度高，施工速度快，埋设直径800mm给水管道的不开槽施工法为（ ）。 A.定向钻 B.夯管 C.密闭式顶管 D.浅埋暗挖 答案：C 在较大埋深穿越道路桥涵长距离地下管道的施工中，能表现优越之处的是（ ） A.盾构法 B.顶管法 C.浅埋暗挖法 D.定向钻法 答案：D 课后总结 考点一：施工方法与适用条件★★★★ 1.顶管工艺流程、人工顶管安全措施、减少主顶压力措施、识图 2.定向钻基本工序（钻导向孔、扩孔、管线回拖/拉） 3.不开槽施工方法与适用条件 考点二：施工方法与设备选择的有关规定★ 城区地下障碍物复杂，浅埋暗挖法。定向钻机以较大埋深穿越道路桥涵的长距离地下管道。夯管法下穿较窄道路。 考点三：设备施工安全有关规定★★ 设备施工安全有关规定（试吊，吊离100mm，捆扎和制动，安全后起吊；井内严禁站人，距底部500mm，方可近前。严禁超负荷。井上、下联络信号。） 2K315013 砌筑沟道施工要求 考点一：基本要求★★ 考点二：砌筑施工要点★★ 考点一：基本要求★★ （一）材料2017.7 （1）用于砌筑结构的机制烧结砖一般不低于MU10。 （2）用于砌筑结构的石材强度等级应符合设计要求，设计无要求时不得小于30MPa。 （3）砌筑砂浆应采用水泥砂浆，其强度等级应符合设计要求，且不应低于M10。 考点二：砌筑施工要点★★ （一）砖砌拱圈 （1）砌筑应自两侧向拱中心对称进行，灰缝匀称， 拱中心位置正确；灰缝砂浆饱满严密。 （2）应采用退槎法砌筑， 每块砌块退半块留槎，拱圈应在24h内封顶，两侧拱圈之间应满铺砂浆， 拱顶上不得堆置器材。 （二）圆井砌筑2016.9 （1）排水管道检查井的混凝土基础应与管道基础同时浇筑，排水管道检查井内的流槽，宜与井壁同时进行砌筑。 （2）圆井采用砌块逐层砌筑收口时，四面收口的每层收进不应大于30mm，偏心收口的每层收进不应大于50mm。 （3）砌筑时应同时安装踏步。 随堂练习 关于给水排水构筑物砌筑材料的技术要求，错误的是（ ）。 A.机制烧结砖强度等级一般不低于MU10 B.设计无要求时，石材强度等级不得小于20MPa C.混凝土砌块应符合设计要求和相关规定 D.水泥砂浆强度不应低于M10 答案：B 下列砌筑要求中，不属于圆井砌筑施工要点的是（ ）。 A.根据样板挂线，先砌中心的一列砖，并找准高程后接砌两侧 B.井内的流槽宜与井壁同时砌筑 C.用砌块逐层砌筑收口时，偏心收口的每层收进不应大于50mm D.砌筑时应同时安装踏步 答案：A 课后总结 考点一：基本要求★★ （一）材料 烧结砖不低于MU10。石材不得小于30MPa。砌筑砂浆不应低于M10。 考点二：砌筑施工要点★★ 1.砖砌拱圈：两侧向拱中心/24h内封顶， 拱顶上不得堆载。 2.圆井砌筑：流槽与井壁同时/四面收口30mm，偏心收口50mm/同时安装踏步 2K315014 管道功能性试验的规定 考点一：基本规定★★★ 考点二：管道试验方案与准备工作★★★ 考点三：试验过程与合格判定★★ 名词解释 压力管道：工作压力大于等于0.1MPa的给排水管道。 无压管道：工作压力小于0.1MPa的给排水管道。 水压试验：以水为介质，对已敷设的压力管道采用满水后加压的方法，来检验在规定的压力值时管道是否发生结构破坏以及是否符合规定的允许渗水量（或允许压力降）标准的试验。 闭水试验：以水为介质对已敷设重力流管道所做的严密性试验。 闭气试验：以气体为介质对已敷设管道所做的严密性试验。 考点一：基本规定★★★ 试验类型 基本规定 水压试验 试验 阶段 预试验和主试验阶段 合格 依据 允许压力降值和允许渗水量值。选用其中一项值或同时采用两项值作为试验合格的最终判定依据 试验段长度 不宜大于1.0km 采用两种及其以上管材时，宜按不同管材分别进行试验；不具备分别试验的条件必须组合试验，应采用不同管材的管段中试验控制最严的标准进行试验。
