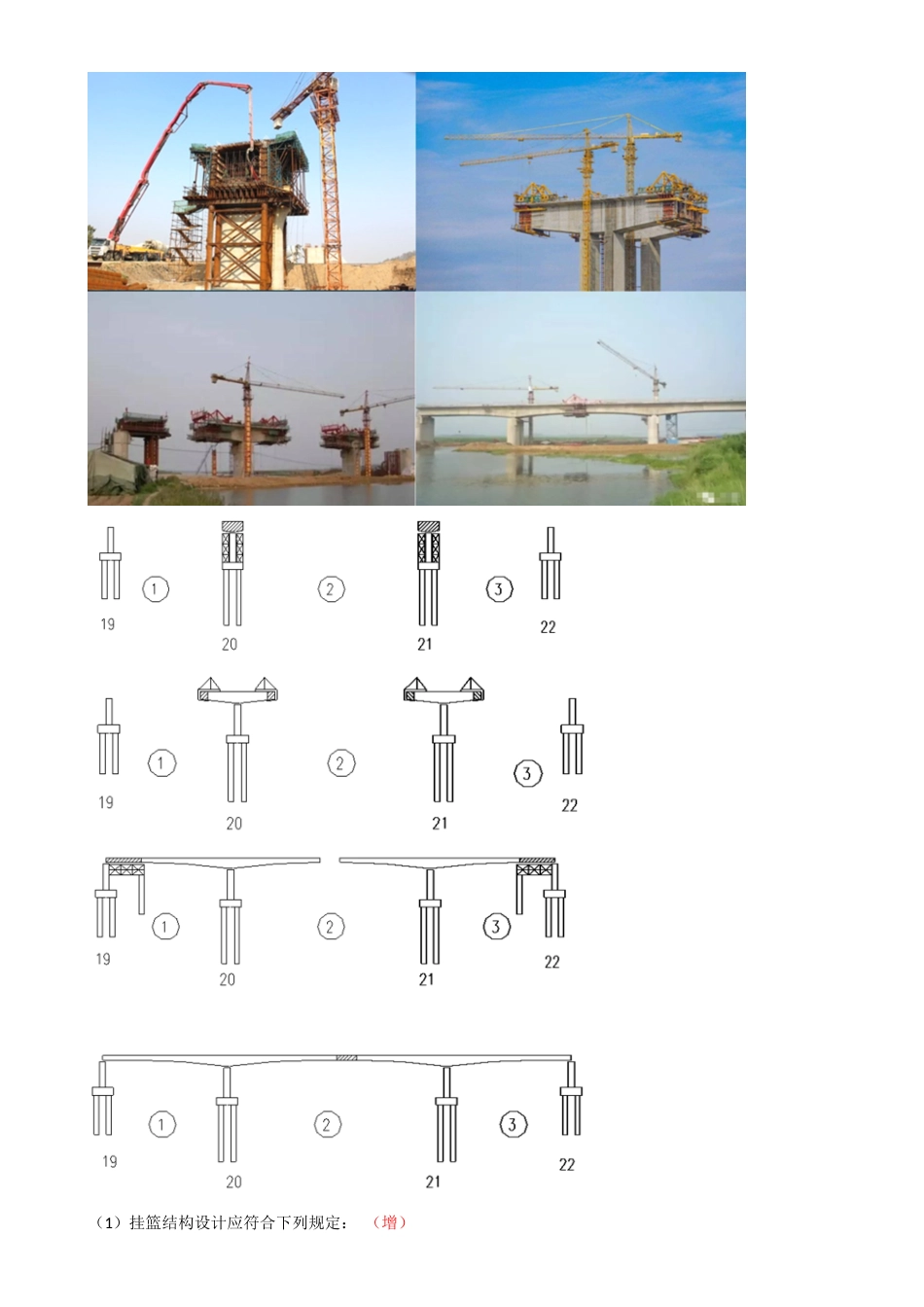

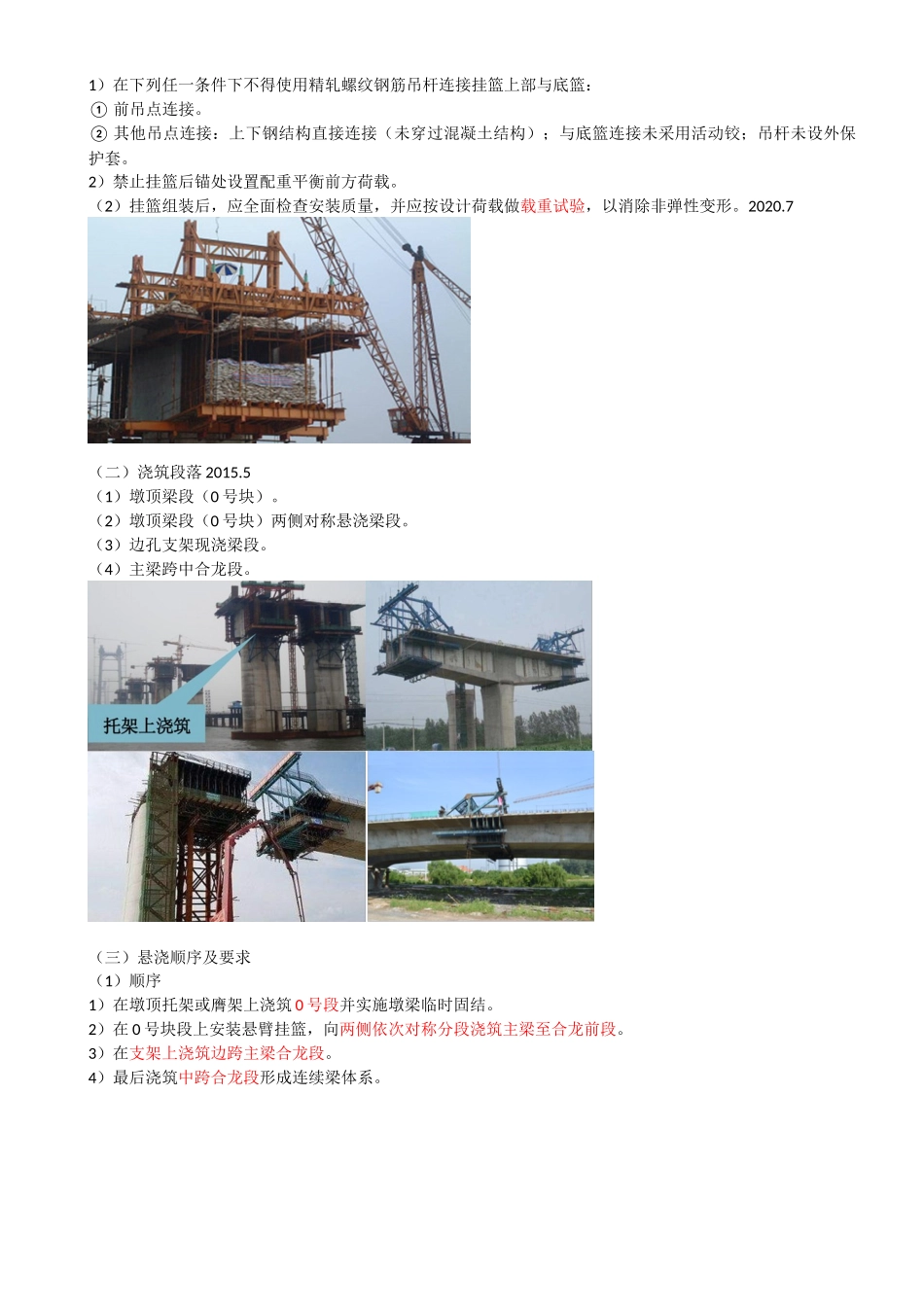

二级建造师 市政公用工程管理与实务 精讲班 2K312032 现浇预应力混凝土连续梁施工技术 考点一：支（模）架法★★★★ （一）支架法现浇预应力混凝土连续梁 （1）各种支架和模板安装后，宜采取预压方法消除拼装间隙和地基沉降等非弹性变形。2016、2018案例 （2）安装支架时，应根据梁体和支架的弹性、非弹性变形，设置预拱度。 （3）支架底部应有良好的排水措施，不得被水浸泡。 （二）移动模架上浇筑预应力混凝土连续梁 （1）浇筑分段工作缝，必须设在弯矩零点附近。 （2）箱梁内、外模板在滑动就位时，模板平面尺寸、高程、预拱度的误差必须控制在容许范围内。 考点二：悬臂浇筑法★★★ （1）挂篮结构设计应符合下列规定： （增） 1）在下列任一条件下不得使用精轧螺纹钢筋吊杆连接挂篮上部与底篮： ①前吊点连接。 ②其他吊点连接：上下钢结构直接连接（未穿过混凝土结构）；与底篮连接未采用活动铰；吊杆未设外保护套。 2）禁止挂篮后锚处设置配重平衡前方荷载。 （2）挂篮组装后，应全面检查安装质量，并应按设计荷载做载重试验，以消除非弹性变形。2020.7 （二）浇筑段落2015.5 （1）墩顶梁段（0号块）。 （2）墩顶梁段（0号块）两侧对称悬浇梁段。 （3）边孔支架现浇梁段。 （4）主梁跨中合龙段。 （三）悬浇顺序及要求 （1）顺序 1）在墩顶托架或膺架上浇筑0号段并实施墩梁临时固结。 2）在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段。 3）在支架上浇筑边跨主梁合龙段。 4）最后浇筑中跨合龙段形成连续梁体系。 （2）要求： 1）在梁段混凝土浇筑前，应对挂篮（托架或膺架）、模板、预应力筋管道、钢筋、预埋件、混凝土材料、配合比、机械设备、混凝土接缝处理等情况进行全面检查，经有关方签认后方准浇筑。 2）悬臂浇筑混凝土时，宜从悬臂前端开始，最后与前段混凝土连接。
