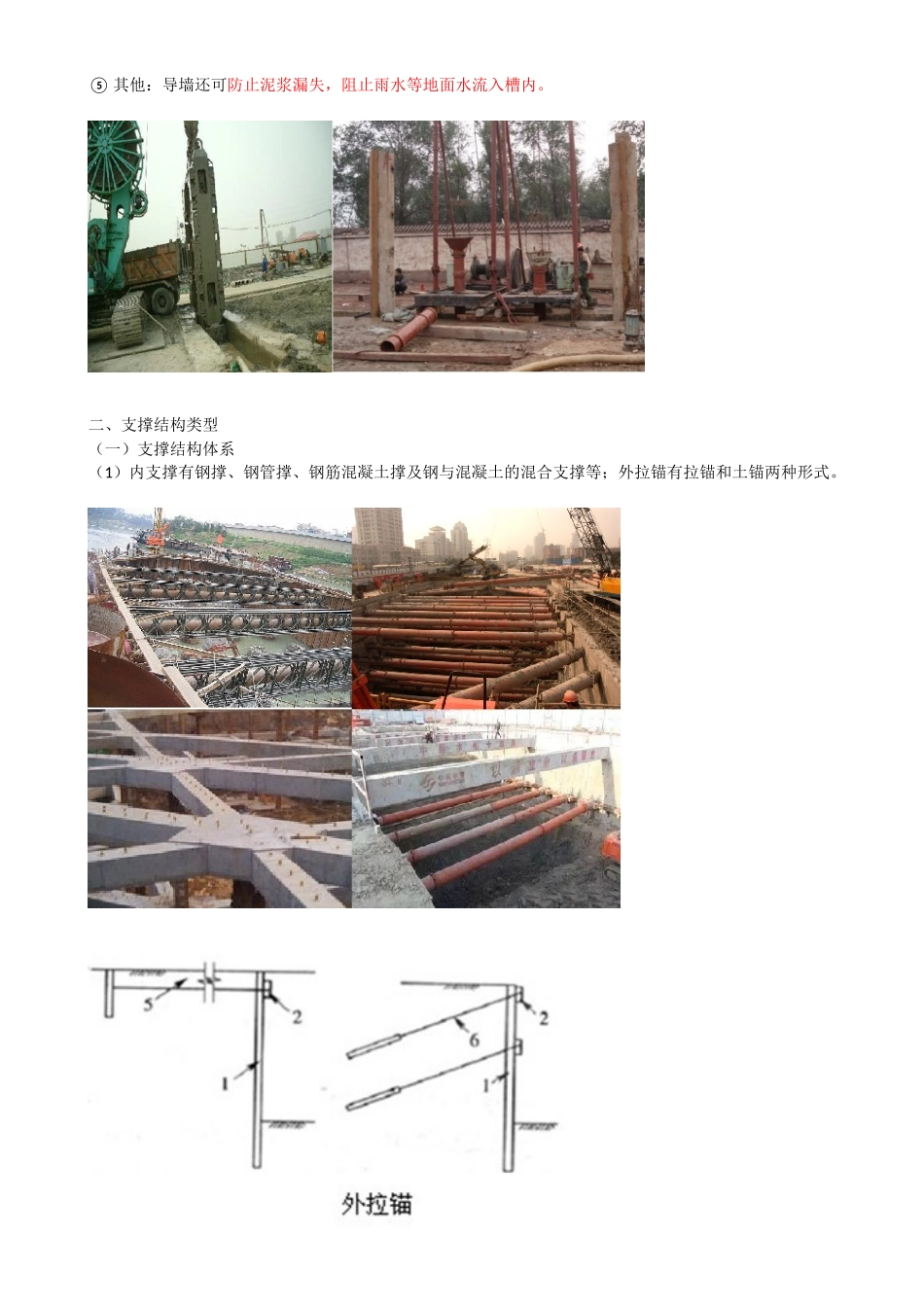

lK413022 深基坑支护结构与边坡防护 地下连续墙的槽段接头应按下列原则选用： ①地下连续墙宜采用圆形锁口管接头、波纹管接头、楔形接头、工字钢接头或混凝土预制接头等柔性接头。 ②当地下连续墙作为主体地下结构外墙，且需要形成整体墙体时，宜采用刚性接头；刚性接头可采用一字形或十字形穿孔钢板接头、钢筋承插式接头等；在采取地下连续墙顶设置通长的冠梁、墙壁内侧槽段接缝位置设置结构壁柱、基础底板与地下连续墙刚性连接等措施时，也可采用柔性接头。 导墙是控制挖槽精度的主要构筑物，导墙结构应建于坚实的地基之上，其主要作用有：（2017.25 2018案例） ①挡土：在挖掘地下连续墙沟槽时，地表土松软容易坍陷，因此在单元槽段挖完之前，导墙起挡土作用。 ②基准作用：导墙作为测量地下连续墙挖槽标高、垂直度和精度的基准。 ③承重：导墙既是挖槽机械轨道的支承，又是钢筋笼接头管等搁置的支点，有时还承受其他施工设备的荷载。 ④存蓄泥浆：导墙可存蓄泥浆，稳定槽内泥浆液面。泥浆液面始终保持在导墙面以下20cm并高出地下水位lm以稳定槽壁。 ⑤其他：导墙还可防止泥浆漏失，阻止雨水等地面水流入槽内。 二、支撑结构类型 （一）支撑结构体系 （1）内支撑有钢撑、钢管撑、钢筋混凝土撑及钢与混凝土的混合支撑等；外拉锚有拉锚和土锚两种形式。 （2）在软弱地层的基坑工程中，支撑结构承受围护墙所传递的土压力、水压力。支撑结构挡土的应力传递路径是围护（桩）墙→围檩（冠梁）→支撑。 （3）在深基坑的施工支护结构中，常用的支撑系统按其材料可分为现浇钢筋混凝土支撑体系（2014案例）和钢支撑体系两类。 材料 特点 现浇钢筋混凝土 优点：刚度大、变形小、强度高、安全、可靠性强、施工方便 缺点：浇筑养护时间长、支护结构暴露时间长、土体位移大、工期长、拆除困难 钢结构 优点：周转使用、可施加预应力、快速支撑土体 缺点：刚度小、支撑不当易失稳 现浇钢筋混凝土支撑体系由围檩（圈梁）、对撑及角撑、立柱和其他附属构件组成。钢结构支撑（钢管、型钢支撑）体系通常为装配式的，由围檩、角撑、对撑、预应力设备（包括千斤顶自动调压或人工调压装置）、轴力传感器、支撑体系监测监控装置、立柱及其他附属装配式构件组成。 （二）支撑体系的布置及施工 1.内支撑体系的布置原则（2018.25） （1）宜采用受力明确、连接可靠、施工方便的结构形式。 （2）宜采用对称平衡性、整体性强的结构形式。 （3）应与主体结构的结构形式、施工顺序协调以便于主体结构施工。 （4）应利于基坑土方开挖和运输。 （5）有时，可利用内支撑结构施做施工平台。 2.内支撑体系的施工（2018.25 2021.24 2019案例） （1）内支撑结构的施工与拆除顺序应与设计一致，必须坚持先支撑后开挖的原则。 （2）围檩与围护结构之间紧密接触，不得留有缝隙。如有间隙应用强度不低于C30的细石混凝土填充密实或采用其他可靠连接措施。 （3）钢支撑应按设计要求施加预压力，当监测到预加压力出现损失时，应再次施加预压力。 三、边坡防护 （一）基坑边（放）坡 （1）地质条件、现场条件等允许时，通常采用放坡开挖基坑形式修建地下工程或构筑物的地下部分。此时保持基坑边坡的稳定是非常重要的，当基坑边坡土体中的剪应力大于土体的抗剪强度时，边坡就会失稳、坍塌。（2016.10） （2）基坑放坡基本要求： 放坡应以控制分级坡高和坡度为主，必要时辅以局部支护和防护措施，放坡设计与施工时应考虑雨水的不利影响。 按是否设置分级过渡平台，边坡可分为一级放坡和分级放坡两种形式。在场地土质较好、基坑周围具备放坡条件、不影响相邻建筑物的安全及正常使用的情况下，宜采用全深度放坡或部分深度放坡。而在分级放坡时，宜设置分级过渡平台。 分级过渡平台的宽度应根据土（岩）质条件、放坡高度及施工场地条件确定，对于岩石边坡不宜小于0.5m ，对于土质边坡不宜小于1.0m。下级放坡坡度宜缓于上级放坡坡度。 （3）基坑边坡稳定控制措施： 1）根据土层的物理力学性质及边坡高度确定基坑边坡坡度，并于不同土层处做成折线形边坡或留置台阶。 2）施工时严格按照设计坡度进行边坡开挖，不得挖反坡。 3）在基坑周围影响边坡稳定的范围内，应对地面采取防水、排水、截水等防护措施，禁止雨水等地面水浸入土体，保持基底和边坡的干燥。 4）严格禁止在基坑边坡坡顶较近范围堆放材料、土方和其他重物以及停放或行驶较大的施工机械。（荷载） 5）对于土质边坡或易于软化的岩质边坡，在开挖时应及时采取相应的排水和坡脚、坡面防护措施。 6）在整个基坑开挖和地下工程施工期间，应严密监测坡顶位移，随时分析监测数据。当边坡有失稳迹象时，应及时采取削坡、坡顶卸荷、坡脚压载或其他有效措施。 （4）护坡措施： 放坡开挖时应及时作好坡脚、坡面的防护措施。常用的防护措施有： 1）叠放砂包或土袋； 2）水泥砂浆或细石混凝土抹面：抹面应预留泄水孔，泄水孔间距不宜大于3-4m； 3）挂网喷浆或混凝土 4）其他措施：包括锚杆喷射混凝土护面、塑料膜或土工织物覆盖坡面等。 桩间采用槽榫结合方式，接缝效果较好，使用最多的一种钢筋混凝土板桩截面形式为（ ）。 A.矩形 B.T形 C.工字形 D.口字形 答案：A 采用锁口管接头的地下连续墙的施工工序包括：①开挖沟槽；②吊放钢筋笼；③下导管；④吊放接头管；⑤拔出接头管；⑥灌注水下混凝土；⑦导墙施工。正确的地下连续墙施工顺序是（ ）。 A.⑤⑦①④②③⑥ B.①⑦②④③⑤⑥ C.⑦④①③②⑥⑤ D.⑦①④②③⑥⑤ 答案：D 软弱地层的基坑工程中，支撑结构挡土的应力传递路径是（ ）。 A.土压力→围檩→围护桩→支撑 B.土压力→围护桩→支撑→围檩 C.土压力→围檩→支撑→围护桩 D.土压力→围护桩→围檩→支撑 答案：D 下列支撑形式中，不能周转使用的是（ ）。 A.现浇钢筋混凝土支撑 B.钢管支撑 C.H型钢支撑 D.工字钢支撑 答案：A 明挖基坑坡面保护措施有（ ）。 A.水泥砂浆抹面 B.挂网喷射混凝土 C.锚杆喷射混凝土护面 D.坡顶2m范围内堆放土袋 E.土工织物覆盖坡面 答案：ABCE
