21-第3章-3.1-建筑给水排水与供暖工程施工技术（一）.docx

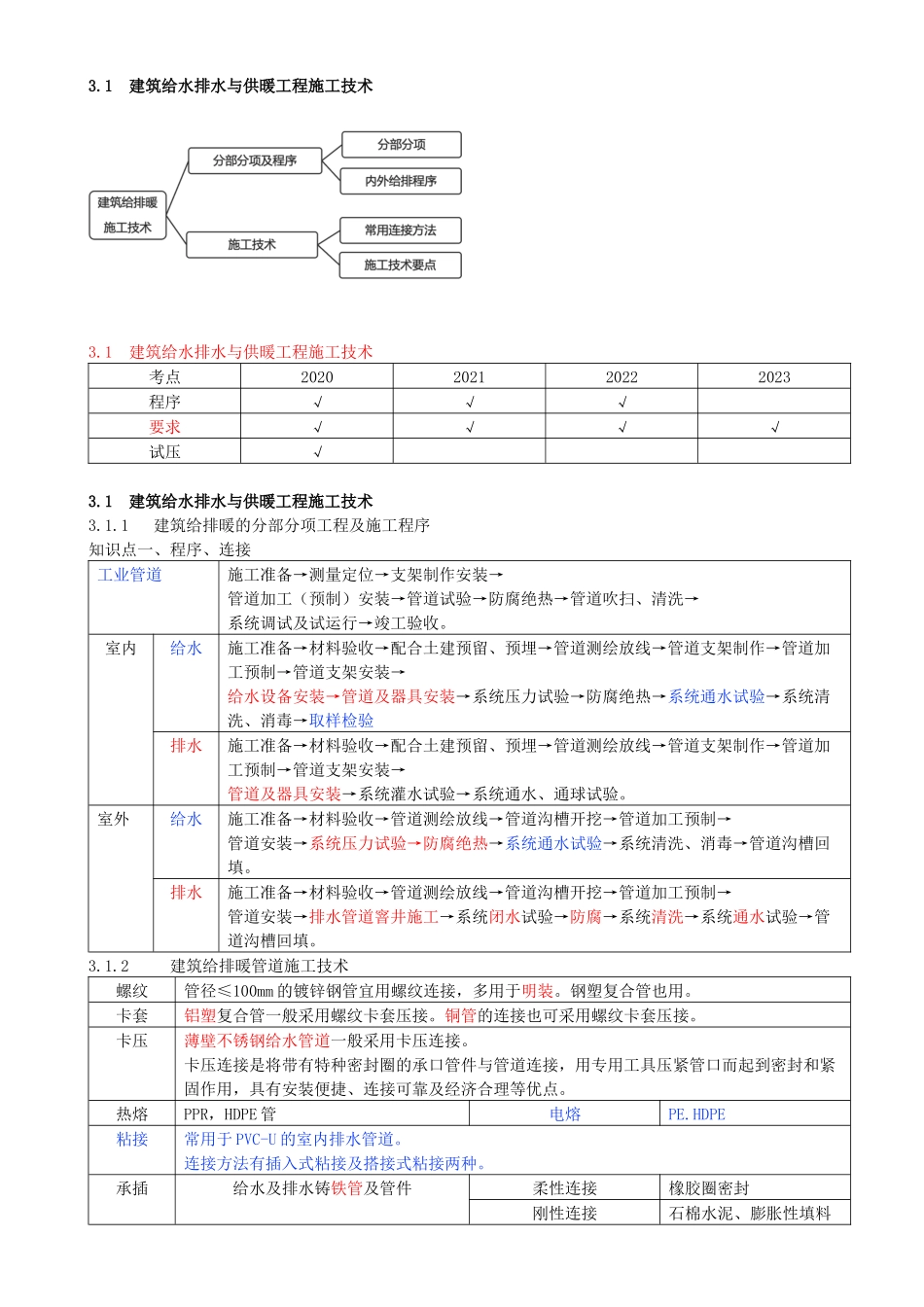

3.1 建筑给水排水与供暖工程施工技术 3.1 建筑给水排水与供暖工程施工技术 考点 2020 2021 2022 2023 程序 √ √ √ 要求 √ √ √ √ 试压 √ 3.1 建筑给水排水与供暖工程施工技术 3.1.1 建筑给排暖的分部分项工程及施工程序 知识点一、程序、连接 工业管道 施工准备→测量定位→支架制作安装→ 管道加工（预制）安装→管道试验→防腐绝热→管道吹扫、清洗→ 系统调试及试运行→竣工验收。 室内 给水 施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→ 给水设备安装→管道及器具安装→系统压力试验→防腐绝热→系统通水试验→系统清洗、消毒→取样检验 排水 施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→ 管道及器具安装→系统灌水试验→系统通水、通球试验。 室外 给水 施工准备→材料验收→管道测绘放线→管道沟槽开挖→管道加工预制→ 管道安装→系统压力试验→防腐绝热→系统通水试验→系统清洗、消毒→管道沟槽回填。 排水 施工准备→材料验收→管道测绘放线→管道沟槽开挖→管道加工预制→ 管道安装→排水管道窨井施工→系统闭水试验→防腐→系统清洗→系统通水试验→管道沟槽回填。 3.1.2 建筑给排暖管道施工技术 螺纹 管径≤100mm的镀锌钢管宜用螺纹连接，多用于明装。钢塑复合管也用。 卡套 铝塑复合管一般采用螺纹卡套压接。铜管的连接也可采用螺纹卡套压接。 卡压 薄壁不锈钢给水管道一般采用卡压连接。 卡压连接是将带有特种密封圈的承口管件与管道连接，用专用工具压紧管口而起到密封和紧固作用，具有安装便捷、连接可靠及经济合理等优点。 热熔 PPR，HDPE管 电熔 PE.HDPE 粘接 常用于PVC-U的室内排水管道。 连接方法有插入式粘接及搭接式粘接两种。 承插 给水及排水铸铁管及管件 柔性连接 橡胶圈密封 刚性连接 石棉水泥、膨胀性填料 重要场合 铅密封 法兰连接 直径较大的管道采用法兰连接。 一般用于主干道连接阀门、止回阀、水表、水泵等处，需要经常拆卸、检修的管段上。 焊接 适用于不镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。铜管连接可采用专用接头或焊接， 当管径＜22mm时宜采用承插或套管焊接，承口应迎介质流向安装， 当管径大于或等于22mm时宜采用对口焊接。不锈钢管可采用承插焊接。 沟槽连接 卡箍连接 可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管。 具有操作简单、不影响管道的原有特性、施工安全、系统稳定性好、方便、省工省时。 高层建筑给水及排水铸铁管的柔性连接应采用（ ）。【2014年二建】 A.石棉水泥密封 B.橡胶圈密封 C.铅密封 D.膨胀性填料密封 答案：B
