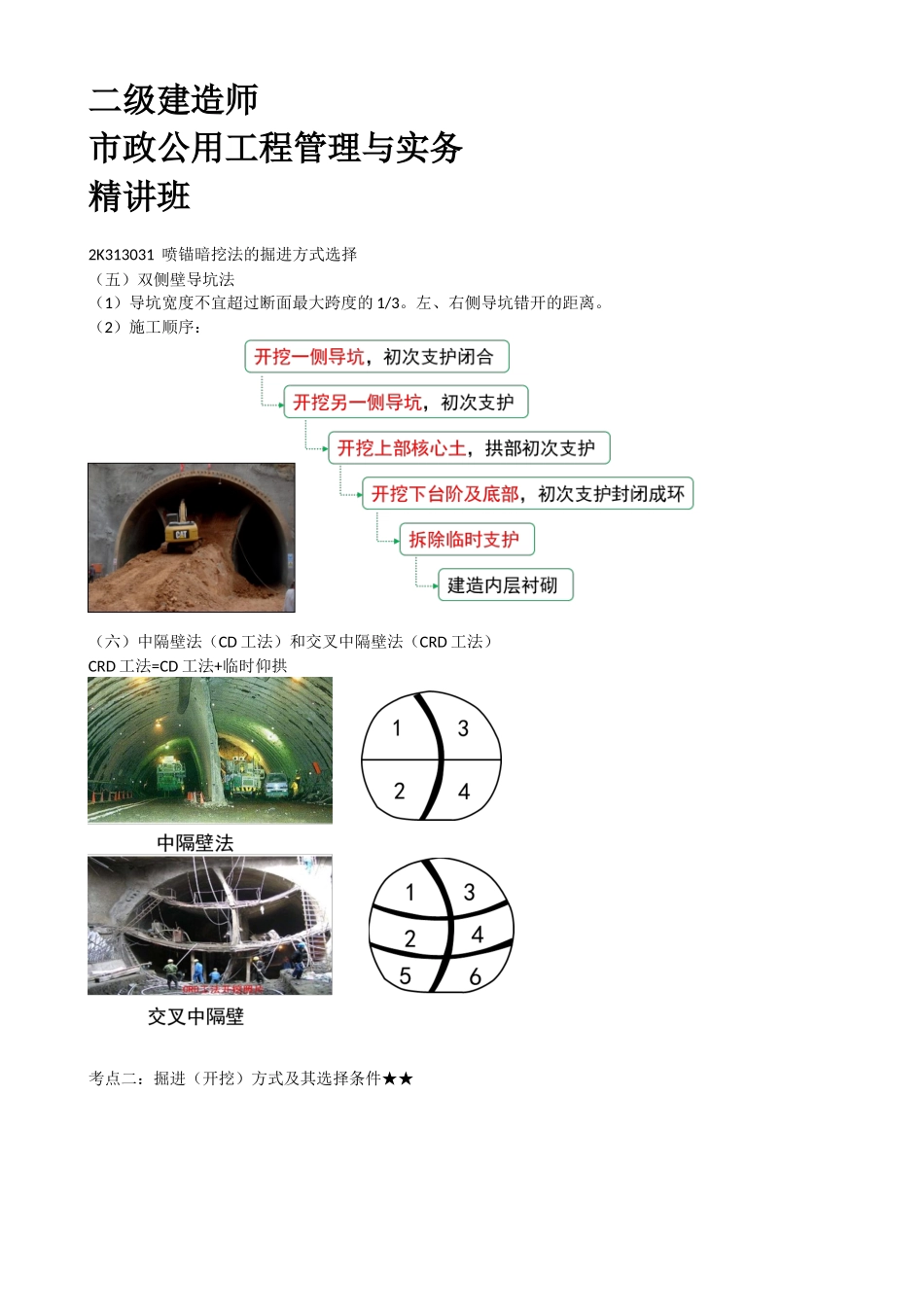

28-2K313030-喷锚暗挖（矿山）法施工（二）.docx

二级建造师 市政公用工程管理与实务 精讲班 2K313031 喷锚暗挖法的掘进方式选择 （五）双侧壁导坑法 （1）导坑宽度不宜超过断面最大跨度的1/3。左、右侧导坑错开的距离。 （2）施工顺序： （六）中隔壁法（CD工法）和交叉中隔壁法（CRD工法） CRD工法=CD工法+临时仰拱 考点二：掘进（开挖）方式及其选择条件★★ 随堂练习 浅埋暗挖法开挖方式中，将结构断面分成上下多个工作面，分步开挖的是（ ）。 A.侧洞法 B.台阶法 C.中洞法 D.全断面开挖法 答案：B 暗挖隧道环形开挖预留核心土法施工工艺流程中，紧接在“开挖环形拱部→架立钢支撑→喷射混凝土→”后的工序是（ ）。 A.封底 B.二次衬砌 C.接长钢支撑 D.开挖核心土和下台阶 答案：D 浅埋暗挖法中，适用于小跨度，连续使用可扩成大跨度的是（ ）。 A.全断面法 B.正台阶开挖法 C.单侧壁导坑法 D.中洞法 答案：D 课后总结 考点一：浅埋暗挖法与掘进方式★★★ 全断面自上而下一次开挖成形，台阶开挖法将结构断面分成两个以上部分，分步开挖。 环形开挖预留核心土法：环形拱部、上部核心土、下部台阶三部分。开挖工作面稳定性好、施工安全性好；上、下台阶施工干扰性小；施工机械化程度较高，施工速度较快。围岩多次扰动断面分块多；支护结构封闭的时间长； 考点二：掘进（开挖）方式及其选择条件★★ 跨度、防水效果差双洞、小跨度连续使用可扩大跨度双中侧 2K313032 喷锚加固支护施工技术 考点一：喷锚暗挖与初期支护★★ 考点二：暗挖隧道内加固支护技术★★★ 考点三：暗挖隧道外的超前加固技术★★ 考点一：喷锚暗挖与初期支护★★ （一）支护与加固技术措（老方丈口诀：地洞降水，隧道内养猪超管用） 1.暗挖隧道内常用的技术措施2020.24 2016.24 （1）超前锚杆或超前小导管支护； （2）小导管周边注浆或围岩深孔注浆； （3）设置临时仰拱； （4）管棚超前支护。 2.暗挖隧道外常用的技术措施 （1）地表锚杆或地表注浆加固； （2）冻结法固结地层； （3）降低地下水位法。 考点二：暗挖隧道内加固支护技术★★★ （一）主要材料 （1）喷射混凝土应采用早强混凝土，混凝土配合比应根据试验确定。严禁选用具有碱活性集料。通过不同掺量的混凝土试验选择速凝剂最佳掺量2021.3②，使用前应做凝结时间试验，初凝时间不应大于5min，终凝不应大于10min。 （二）格栅加工及安装 （1）首榀格栅拱架应进行试拼装，并应经建设单位、监理单位、设计单位共同验收合格后方可批量加工。 （三）喷射混凝土2017.7 （1）喷头与受喷面应垂直，距离宜0.6～1.0m。 （2）喷射混凝土应分段、分片、分层，由下而上顺序进行。混凝土厚度较大时，应分层喷射，后一层喷射应在前一层混凝土终凝后进行。 （3）喷射混凝土时，应先喷格栅拱架与围岩间的混凝土，之后喷射拱架间的混凝土。 （4）严禁使用回弹料。 （5）在遇水的地段进行喷射混凝土作业时，应先对渗漏水处理后再喷射，并应从远离漏渗水处开始，逐渐向渗漏处逼近。 （6）喷射混凝土的养护应在终凝2h后进行，养护时间应不小于14d。 （四）锁脚锚杆注浆加固 （1）隧道拱脚应采用斜向下20°～30°打入的锁脚锚杆（管）锁定。 （2）锁脚锚杆（管）应与格栅焊接牢固，打入后应及时注浆。 考点三：暗挖隧道外的超前加固技术★★ （一）地表锚杆（管） （1）钻孔→吹净钻孔→用灌浆管灌浆→垂直插入锚杆杆体→在孔口将杆体固定。 随堂练习 暗挖隧道内常用的技术措施正确的有（ ）。 A.降低地下水位 B.管棚超前支护 C.设置临时仰拱 D.小导管周边注浆 E.超前小导管支护 答案：BCDE 关于喷射混凝土施工技术的说法，错误的是（ ）。 A.喷射应分段、分层进行 B.喷头应保持垂直于工作面 C.喷射顺序由上而下 D.应在前一层混凝土终凝后喷下一层 答案：C 课后总结 考点一：喷锚暗挖与初期支护★★ （一）支护与加固技术措（老方丈口诀：地洞降水，隧道内养猪超管用） 考点二：暗挖隧道内加固支护技术★★★ （一）主要材料 早强混凝土，速凝剂，凝结时间试验，初凝5min，终凝10min。 （二）格栅加工及安装 首榀格栅拱架应试拼装，经建设单位、监理单位、设计单位共同验收。 （三）喷射混凝土 喷头垂直0.6-1，分层自下而上，终凝后喷下一层，先拱架与围岩间后喷拱架间，严禁回弹料，远离渗漏水处开始，向渗漏处逼近，终凝2h后养护不少于14d。 （四）锁脚锚杆注浆加固 20°～30°打入。与格栅焊接牢固，及时注浆。 考点三：暗挖隧道外的超前加固技术★★ （一）地表锚杆（管） 灌浆→垂直插入锚杆杆体
