28-1A421020-1A421030-施工临时用电、施工临时用水.docx

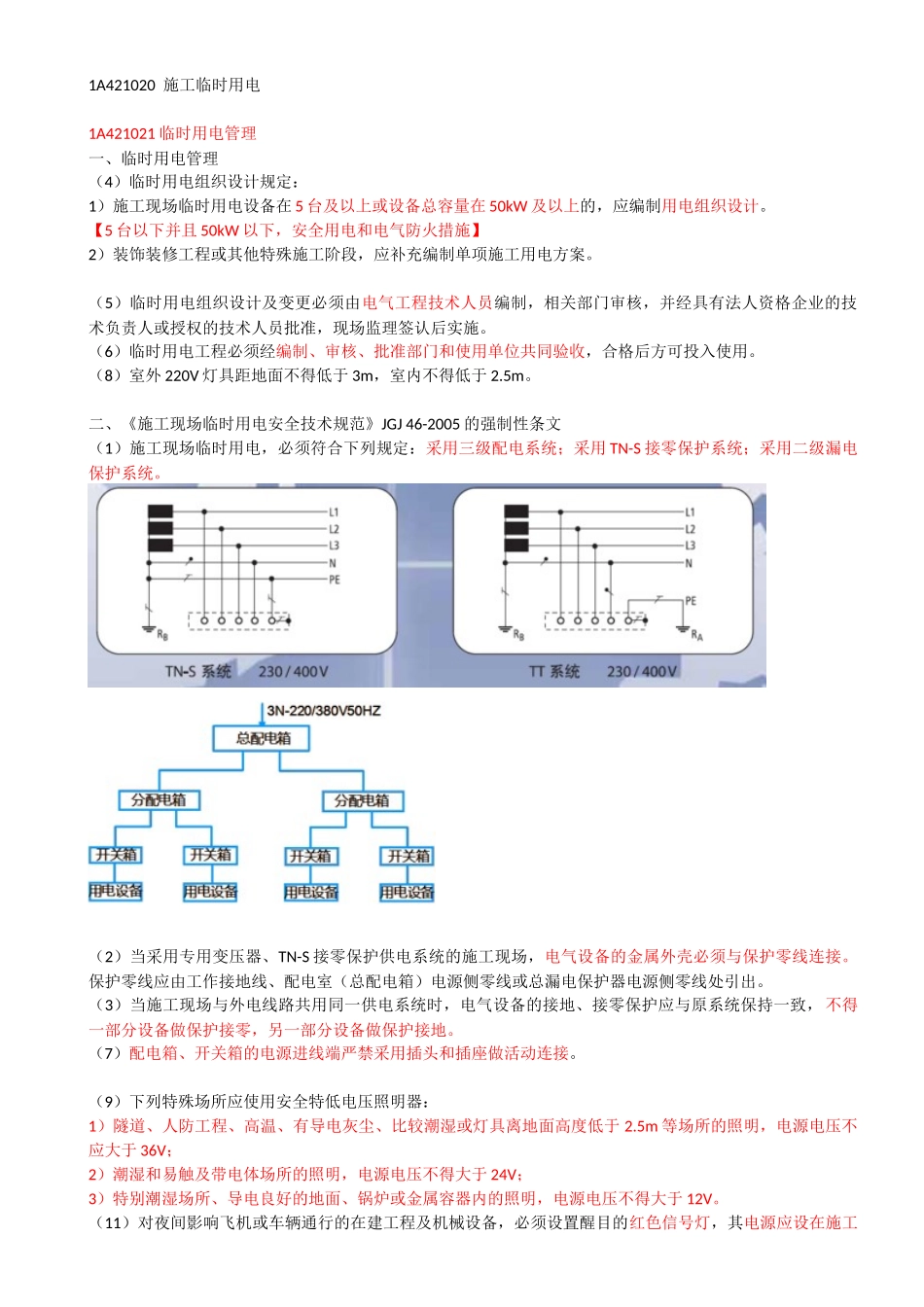

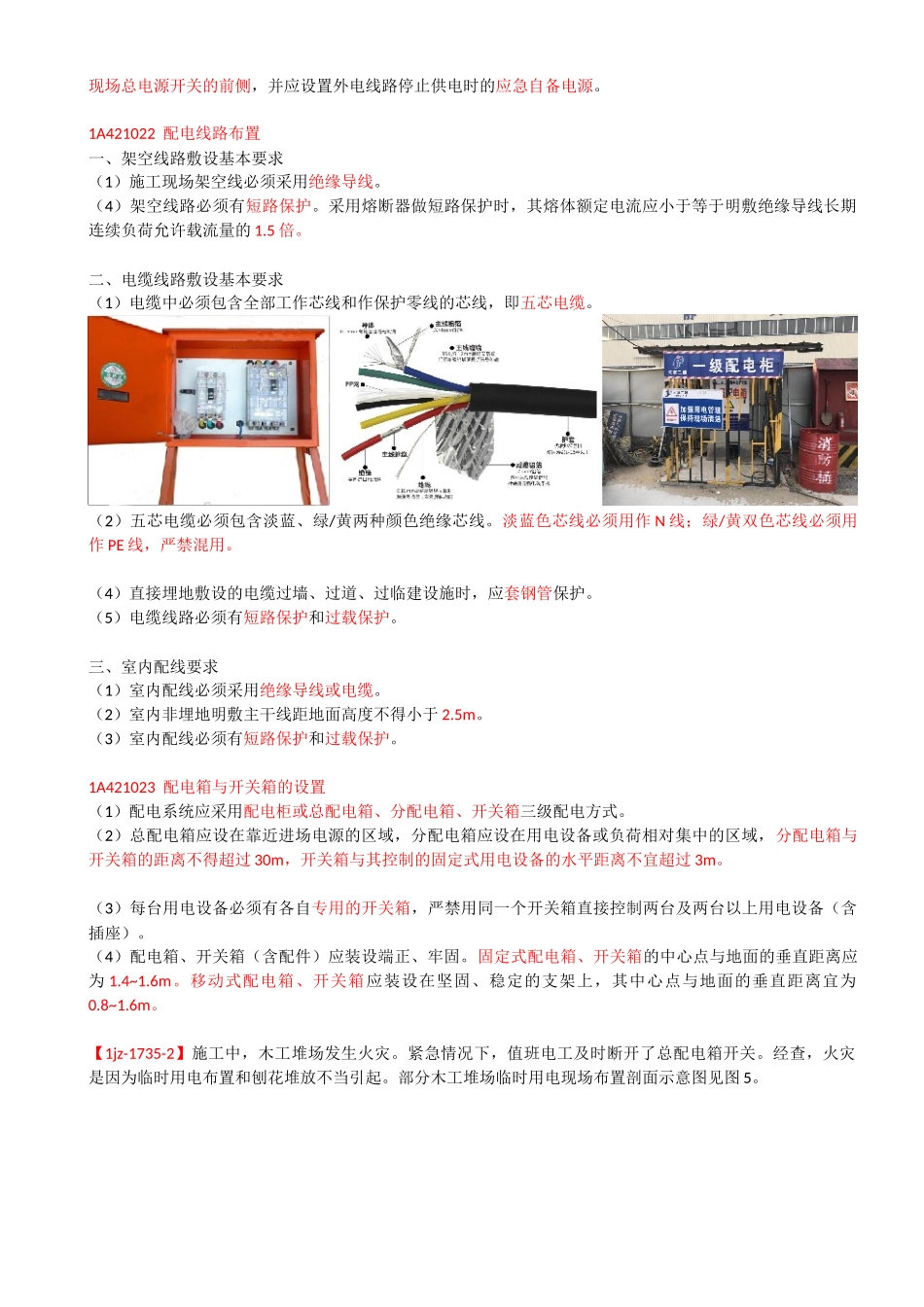

1A421020 施工临时用电 1A421021 临时用电管理 一、临时用电管理 （4）临时用电组织设计规定： 1）施工现场临时用电设备在5台及以上或设备总容量在50kW及以上的，应编制用电组织设计。 【5台以下并且50kW以下，安全用电和电气防火措施】 2）装饰装修工程或其他特殊施工阶段，应补充编制单项施工用电方案。 （5）临时用电组织设计及变更必须由电气工程技术人员编制，相关部门审核，并经具有法人资格企业的技术负责人或授权的技术人员批准，现场监理签认后实施。 （6）临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。 （8）室外220V灯具距地面不得低于3m，室内不得低于2.5m。 二、《施工现场临时用电安全技术规范》JGJ 46-2005的强制性条文 （1）施工现场临时用电，必须符合下列规定：采用三级配电系统；采用TN-S接零保护系统；采用二级漏电保护系统。 （2）当采用专用变压器、TN-S接零保护供电系统的施工现场，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。 （3）当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致，不得一部分设备做保护接零，另一部分设备做保护接地。 （7）配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。 （9）下列特殊场所应使用安全特低电压照明器： 1）隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V； 2）潮湿和易触及带电体场所的照明，电源电压不得大于24V； 3）特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。 （11）对夜间影响飞机或车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。 1A421022 配电线路布置 一、架空线路敷设基本要求 （1）施工现场架空线必须采用绝缘导线。 （4）架空线路必须有短路保护。采用熔断器做短路保护时，其熔体额定电流应小于等于明敷绝缘导线长期连续负荷允许载流量的1.5倍。 二、电缆线路敷设基本要求 （1）电缆中必须包含全部工作芯线和作保护零线的芯线，即五芯电缆。 （2）五芯电缆必须包含淡蓝、绿/黄两种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。 （4）直接埋地敷设的电缆过墙、过道、过临建设施时，应套钢管保护。 （5）电缆线路必须有短路保护和过载保护。 三、室内配线要求 （1）室内配线必须采用绝缘导线或电缆。 （2）室内非埋地明敷主干线距地面高度不得小于2.5m。 （3）室内配线必须有短路保护和过载保护。 1A421023 配电箱与开关箱的设置 （1）配电系统应采用配电柜或总配电箱、分配电箱、开关箱三级配电方式。 （2）总配电箱应设在靠近进场电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 （3）每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制两台及两台以上用电设备（含插座）。 （4）配电箱、开关箱（含配件）应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8~1.6m。 【1jz-1735-2】施工中，木工堆场发生火灾。紧急情况下，值班电工及时断开了总配电箱开关。经查，火灾是因为临时用电布置和刨花堆放不当引起。部分木工堆场临时用电现场布置剖面示意图见图5。 图5 木工堆场临时用电布置剖面示意图（单位：米） 问题：指出图5中措施做法的不妥之处。正常情况下，现场临时配电系统停电的顺序是什么？ 答案：不妥之处： 不妥1：分配电箱距离开关箱太远（30.5m） 不妥2：开关箱距离胶合板模板堆场太近（1m） 不妥3：电杆距离胶合板堆场太近（4.5m） 不妥4：碘钨灯的使用 不妥5：木工棚没有封闭 正常停电顺序是：开关箱→分配电箱→总配电箱。 1A421030 施工临时用水 1A421031 临时用水管理 一、施工临时用水管理的内容 （1）计算临时用水量。临时用水量包括：现场施工用水量、施工机械用水量、施工现场生活用水量、生活区生活用水量、消防用水量。同时应考虑使用过程中水量的损失。在分别计算了以上各项用水量之后，才能确定总用水量。 （2）确定供水系统。供水系统包括：取水位置、取水设施、净水设施、贮水装置、输水管、配水管网和末端配置。供水系统应经过科学的计算和设计。 二、供水设施 （2）管线穿路处均要套以铁管，并埋入地下0.6m处，以防重压。 （3）过冬的临时水管须埋入冰冻线以下或采取保温措施。 （5）消火栓间距不大于120m；距拟建房屋不小于5m且不大于25m，距路边不大于2m。 1A421032 临时用水计算 （6）总用水量（Q）计算： 消防用水量（q5）：最小10L/s。 2）当（q1+q2+q3+q4）＞q5时，则Q=q1+q2+q3+q4； 3）当（q1+q2+q3+q4）＜q5时，则Q=q5。 1） 当工地面积大于5hm2，而且（q1+q2+q3+q4）≤q5时，则Q=q5+（q1+q2+q3+q4）/2； 【q1+q2+q3+q4与q5不同时用水，谁大取谁；大于5万平，q5大，再取大一些】 最后计算出总用水量，还应增加10%的漏水损失。 消防水管管径计算公式来历：Q=ων 其中Q为流量m3 /S, ω横截面积 ， （ν流速取1～1.5，会给定） 【1jz-1635-2】在施工现场消防技术方案中，临时施工道路（宽4m）与施工（消防）用主水管沿在建住宅楼环状布置，消火栓设在施工道路内侧，距路中线5m，在建住宅楼外边线距道路中线9m。施工用水管计算中，现场面积小于5万平米，施工用水量（q1＋q2＋q3＋q4）为8.5L/s，管网水流速度1.6m/s，漏水损失10%，消防用水量按最小用水量计算。 问题：指出施工现场消防技术方案的不妥之处，并写出相应的正确做法；施工总用水量是多少（单位：L/s）？施工用水主管的计算管径是多少（单位mm，保留两位小数）？ 答案： （1）消火栓距路边3m不妥，应小于2m； 消火栓距建筑边4m不妥，应不小于5m。 （2）施工总用水量：11L/s； 管径：
