二级建造师
机电工程管理与实务
精讲班
2H314060 电梯工程施工技术
2H314061 电梯工程的划分和施工程序
知识点一、电梯工程的划分、分类与组成
分部
工程
子分部工程
分项工程
电梯
工程
电力驱动的曳引式或强制式电梯
设备进场验收,土建交接检验,驱动主机,导轨,门系统,轿厢,对重,安全部件,悬挂装置,随行电缆,补偿装置,电气装置,整机安装验收
液压电梯
设备进场验收,土建交接检验,液压系统,导轨,门系统,轿厢,对重,安全部件,悬挂装置,随行电缆,电气装置,整机安装验收
自动扶梯、自动人行道
设备进场验收,土建交接检验,整机安装验收

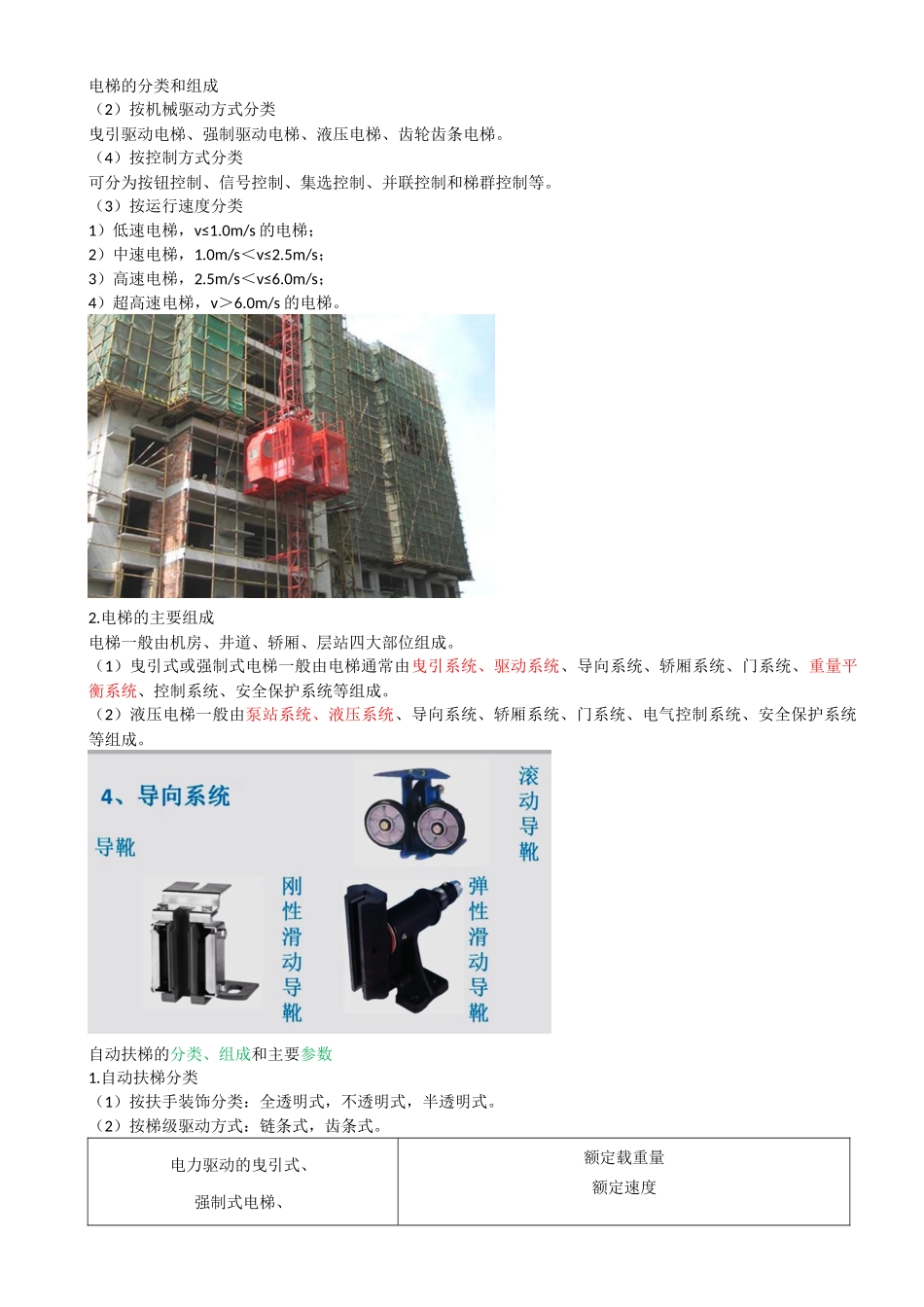

电梯的分类和组成
(2)按机械驱动方式分类
曳引驱动电梯、强制驱动电梯、液压电梯、齿轮齿条电梯。
(4)按控制方式分类
可分为按钮控制、信号控制、集选控制、并联控制和梯群控制等。
(3)按运行速度分类
1)低速电梯,v≤1.0m/s的电梯;
2)中速电梯,1.0m/s<v≤2.5m/s;
3)高速电梯,2.5m/s<v≤6.0m/s;
4)超高速电梯,v>6.0m/s的电梯。
2.电梯的主要组成
电梯一般由机房、井道、轿厢、层站四大部位组成。
(1)曳引式或强制式电梯一般由电梯通常由曳引系统、驱动系统、导向系统、轿厢系统、门系统、重量平衡系统、控制系统、安全保护系统等组成。
(2)液压电梯一般由泵站系统、液压系统、导向系统、轿厢系统、门系统、电气控制系统、安全保护系统等组成。
自动扶梯的分类、组成和主要参数
1.自动扶梯分类
(1)按扶手装饰分类:全透明式,不透明式,半透明式。
(2)按梯级驱动方式:链条式,齿条式。
电力驱动的曳引式、
强制式电梯、
液压电梯
额定载重量
额定速度
自动扶梯、
自动人行道
提升高度H、倾斜角α、额定速度v、梯级宽度Z、理论输送能力C。
1.电力驱动的曳引式或强制式电梯施工程序
土建交接检验→设备进场验收→安装样板架、放线→轨道安装→轿厢组装→曳引机和机房设备安装→缓冲器和对重装置安装→曳引绳安装→厅门安装→电气装置安装→调试验收→试运转。
【2017年二建】下列子分部工程中,不属于液压电梯安装工程的是( )。
A.补偿装置安装
B.悬挂装置安装
C.导轨安装
D.对重(平衡重)安装
答案:A
【2014年一建】电梯安装工程中,不属于自动扶梯分项工程的是( )。
A.设备进场验收
B.土建交接检验
C.质量监督检验
D.整机安装验收
答案:C
【2015年二建改】曳引式电梯设备进场验收合格后,在曳引机安装的紧前工序是( )。
A.轿厢安装
B.导轨安装
C.对重安装
D.安全部件安装
答案:A
2H331030 特种设备的相关规定
知识点二、电梯安装的资质许可及特种设备相关要求
电梯安装(含修理)许可由国家市场监督管理总局授权省级市场监管部门或省级市场监管部门实施。
特种设备安装要求
(1)电梯的制造、安装、改造和维修活动,必须严格遵守安全技术规范的要求。电梯的制造单位对电梯质量以及安全运行涉及的质量问题负责。
(2)电梯制造单位委托其他单位进行电梯安装、改造、修理的,应当对其安装、改造、修理活动进行安全指导和监控,并按照安全技术规范的要求对电梯进行校验和调试。电梯制造单位对校验和调试的结果、电梯安全性能负责。
(3)电梯安装施工过程中,电梯安装单位应当遵守施工现场的安全生产要求,落实现场安全防护措施。
(4)电梯安装施工过程中,电梯安装单位应当服从建筑施工总承包单位对施工现场的安全生产管理,并订立合同,明确各自的安全责任。
2H314062 电梯工程的验收要求
知识点三、电梯技术资料的要求
(1)电梯出厂随机文件
土建布置图,产品出厂合格证,门锁装置、限速器、安全钳及缓冲器等保证电梯安全的主要部件的型式检验证书复印件,设备装箱单,安装使用维护说明书,动力电路和安全电路的电气原理图。
(2)电梯验收资料
土建交接检验记录、设备进场验收记录、分项工程验收记录、子分部工程验收记录、分部工程验收记录。
【2017年一建】在电梯安装单位自检试运行结束并提交记录后,负责对电梯校验和调试的单位是( )。
A.建设单位
B.使用单位
C.特种设备安全监督管理单位
D.制造单位
答案:D
【2016年一建】
下列电梯安装工程文件中,应有电梯制造单位提供的是( )。
A.电梯安装告知书 B.电梯安装许可证
C.电梯安装方案 D.电梯维修说明书
答案:D
【2019年一建】电梯制造厂提供的资料不包括( )。
A.机房布置图 B.制造许可证文件
C.电梯整机型式检验合格证书 D.电梯安装验收规范
答案:D
知识点四、电力驱动的曳引式或强制式电梯安装工程验收要求
1.设备进场验收要求
(1)随机文件完整;
(2)设备零部件应与装箱单内容相符;
(3)设备外观不应存在明显的损坏。
2.土建交接检验的验收要求
(2)当井道底坑下有人员能到达的空间存在,且对重
(或平衡重)上未设有安全钳装置时,对重缓冲器必须能安装在(或平衡重运行区域的下边必须)一直延伸到坚固地面上的实心桩墩上。
(3)电梯安装之前,所有厅门预留孔必须设有高度不小于1200mm的安全保护围封(安全防护门),并应保证有足够的强度,保护围封下部应有高度不小于100mm的踢脚板,并应采用左右开启方式,不能上下开启。
(4)当相邻两层门地坎间的距离大于11m时,其间必须设置井道安全门。井道安全门严 禁向井道内开启,且必须有安全门处于关闭时电梯才能运行的电气安全装置。
(5)主电源应采用TN-S系统,开关应能够切断电梯正常使用情况下最大电流。机房内接地装置的接地电阻值不应大于4Ω。
(6)在机房内(如果有)应设有固定的电气照明,地面照度不小于200Lx,靠近入口的适当高度处应设有一个开控制照明电源。
(7)井道内应设置永久性电气照明,井道照明电压宜采用36V安全电压,井道内照度不得小于50Lx,井道最高点和最低点0.5m内应各装一盏灯,中间灯间距不超过7m,并分别在机房和底坑设置一控制开关。
(8)轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。
【2016年二建】关于曳引式电梯安装的验收要求,正确的是( )。
A.对重缓冲器不能延伸到地面实心桩墩上
B.随机文件包括缓冲器等型式试验证书的复印件
C.相邻两层门地坎距离大于10m时,应有井道安全门
D.井道底坑地面能承受满载轿厢静载2倍的重力
答案:B
