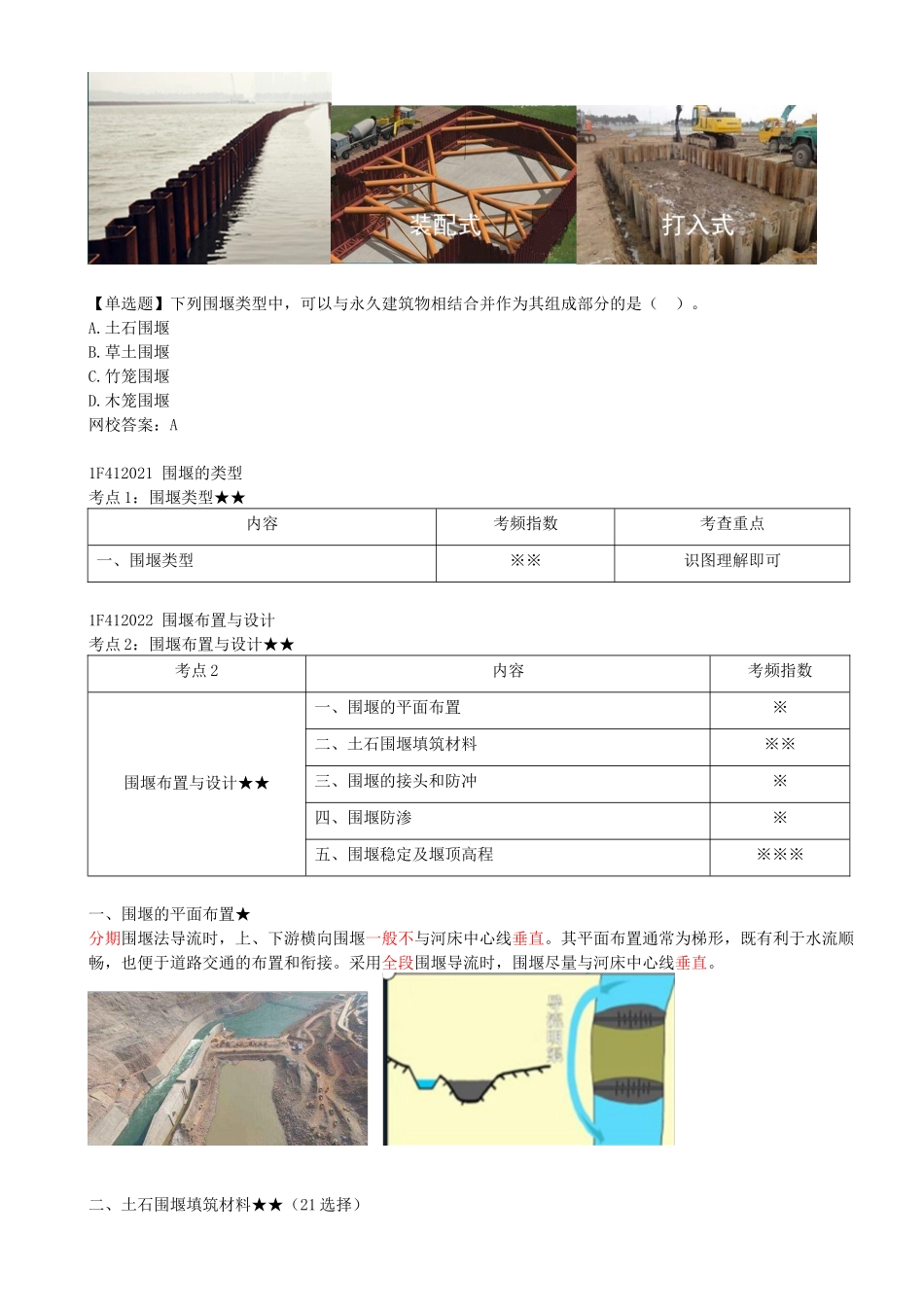

一级建造师 水利水电工程管理与实务 教材精讲班 1F412020 导流建筑物及基坑排水 1F412021 围堰的类型 考点1：围堰类型★★ 考点 1 内容 考频指数 围堰类型★★ 一、围堰类型 ※※ 分类标准 分类名称 材料 土石围堰、混凝土围堰、钢板桩围堰、草土围堰、袋装土围堰 与水流方向的相对位置 横向围堰、纵向围堰 导流期间基坑淹没条件 过水围堰（满足堰顶过水要求）、不过水围堰 1.土石围堰 土石围堰能充分利用当地材料，对地基适应性强，施工工艺简单，应优先采用。可与截流戗堤结合，可利用开挖弃渣，并直接利用主体工程开挖装运设备进行机械化快速施工，是我国应用最广泛的围堰类型。 土石围堰的防渗结构形式有：（15年单选） 【单选题】如图所示土围堰的防渗形式属于（ ）。 A.斜墙式 B.斜墙带水平铺盖式 C.垂直防渗墙式 D.灌浆帷幕式 网校答案：C 2.混凝土围堰 混凝土围堰结构形式有重力式（如图）、拱形等形式。 混凝土围堰宜优先选用重力式碾压混凝土结构，宜建在岩石地基上。河谷狭窄且地质条件良好的堰址可采用混凝土拱围堰。 分段围堰法导流施工中，用混凝土浇筑的纵向围堰可以两面挡水，而且可与永久建筑物相结合作为坝体或闸室体的一部分。 3.钢板桩格形围堰 钢板桩格形围堰是由一系列彼此相连的格体形成外壳，然后在内填以土料或砂料构成。钢板桩格形围堰按挡水高度不同，其平面形式有圆筒形格体、扇形格体、花瓣形格体,应用较多的是圆筒形格体。 注：装配式钢板桩格形围堰适用于在岩石地基或混凝土基座上建造，其最大挡水水头不宜大于 30m； 打入式钢板桩围堰适用于细砂砾石层地基，其最大挡水水头不宜大于20m。 【单选题】下列围堰类型中，可以与永久建筑物相结合并作为其组成部分的是（ ）。 A.土石围堰 B.草土围堰 C.竹笼围堰 D.木笼围堰 网校答案：A 1F412021 围堰的类型 考点1：围堰类型★★ 内容 考频指数 考查重点 一、围堰类型 ※※ 识图理解即可 1F412022 围堰布置与设计 考点2：围堰布置与设计★★ 考点2 内容 考频指数 围堰布置与设计★★ 一、围堰的平面布置 ※ 二、土石围堰填筑材料 ※※ 三、围堰的接头和防冲 ※ 四、围堰防渗 ※ 五、围堰稳定及堰顶高程 ※※※ 一、围堰的平面布置★ 分期围堰法导流时，上、下游横向围堰一般不与河床中心线垂直。其平面布置通常为梯形，既有利于水流顺畅，也便于道路交通的布置和衔接。采用全段围堰导流时，围堰尽量与河床中心线垂直。 二、土石围堰填筑材料★★（21选择） 渗透系数 （口诀：345） 均质土围堰 ≤1×10-4cm/s 斜墙/心墙土石围堰 防渗体≤1×10-5cm/s 堰壳＞1×10 -3cm/s，可采用天然砂卵石或石渣 三、围堰的接头和防冲★ 1.围堰的接头 与岸坡的接头：扩大接触面和嵌入岸坡的方法，以延伸塑性防渗体的接触范围，防止集中绕渗破坏； 与混凝土纵向围堰的接头：通常采用刺墙形式插入土石围堰的塑性防渗体中，并将接头的防渗体断面扩大，以保证在任一高程处均能满足渗径长度要求，也可以利用土工膜进行横向围堰与纵向围堰防渗搭接。 2.围堰的防冲 一般采取抛石护底、铅丝笼护底、柴排护底等措施。在围堰转角处设置导流墙，也可以解决冲刷问题。 四、围堰防渗★ 堰基覆盖层防渗处理 （1）覆盖层及水深较浅：开挖齿槽或建截水墙 （2）深厚覆盖层上的低水头围堰：铺盖或悬挂式防渗形式 （3）根据覆盖层厚度和组成情况：可比较选用防渗墙、灌浆、桩、防渗土工膜等处理方式 （4）卵石和漂石含量多：不宜采用钢板桩 堰体防渗材料选择 土工膜：挡水水头不超过35m 当地土料：丰富、满足防渗、开采 铺盖防渗：渗透系数宜＜1×10-4 cm/s，厚度不宜小于2m 五、围堰稳定及堰顶高程 ★★★ 1.围堰稳定 土石围堰、混凝土围堰与浆砌石围堰的稳定安全系数应满足下列要求： （1）土石围堰边坡稳定安全系数应满足下表的规定。 土石围堰边坡稳定安全系数（19、18 年） （2）重力式混凝土围堰、浆砌石围堰 围堰类别 计算方法 抗剪断公式 抗剪强度公式 一般情况 排水失效 重力式混凝土围堰浆砌石围堰 ≥3.0 ≥2.5 ≥1.05 2.围堰堰顶高程 不过水围堰堰顶高程和堰顶安全加高值应符合下列规定： （1）堰顶高程不低于设计洪水的静水位与波浪高度及堰顶安全加高值之和，其堰顶安全加高不低于表值。 不过水围堰堰顶安全加高下限值（m） 围堰类型 围堰级别 3 4~5 土石围堰 0.7 0.5 混凝土围堰、浆砌石围堰 0.4 0.3 （2）土石围堰防渗体顶部在设计洪水静水位以上的加高值：斜墙式防渗体为 0.6~0.8m；心墙式防渗体为 0.3~0.6m。 【单选题】根据《水利水电工程施工组织设计规范》SL 303—2004，不过水土石围堰防渗体顶部高程应不低于（ ）。 A.设计洪水静水位 B.设计洪水静水位与波浪高度之和 C.设计洪水静水位与安全加高值之和 D.设计洪水静水位与波浪高度及安全加高值之和 网校答案：D 【单选题】某工程采用不过水土石围堰，基坑上游围堰挡水位为 30m，下游围堰挡水位为 29.4m，上下 游水位差为 0.6m，波浪爬高为 0.5m，安全超高为 1.0m，该工程上游围堰堰顶高程至少应为（ ）。 A.31.0m B.31.5m C.31.6m D.32.1m 网校答案：B 【案例节选】 上游围堰采用均质土围堰（5 级），围堰断面示意图如图 5-2 所示，施工单位分别采取瑞典圆弧法（K1）和简化毕肖普法（K2）计算围堰边坡稳定安全系数，K1、K2 计算结果分别为1.03 和1.08。 【问题】 ▽h 最小应为多少？K1、K2 是否满足《水利水电工程施工组织设计规范》（SL303-2017）的要求？规范规定的最小值分别为多少？ 围堰类型 围堰级别 3 4~5 土石围堰 0.7 0.5 混凝土围堰、浆砌石围堰 0.4 0.3 计算方法 围堰级别 3 级 4 级、5 级 简化毕肖普法 ≥1.30 ≥1.15 瑞典圆弧法 ≥1.20 ≥1.05 上下差0.1，左右差0.15（一五一十） 【网校答案】 （1）∇h 最小应为 0.5m。 （2）K1不满足规范要求，规范规定的最小值为 1.05； K2 不满足规范要求，规范规定的最小值为 1.15。 1F412022 围堰布置与设计 考点2：围堰布置与设计★★ 内容 考频指数 考查重点 一、围堰的平面布置 ※ 分期、全段围堰怎么布置 二、土石围堰填筑材料 ※※ 345 三、围堰的接头和防冲 ※ 满足安全 四、围堰防渗 ※ 了解 五、围堰稳定及堰顶高程 ※※※ 稳定系数、围堰高程
