06-1H412010-工程测量技术（二）.docx

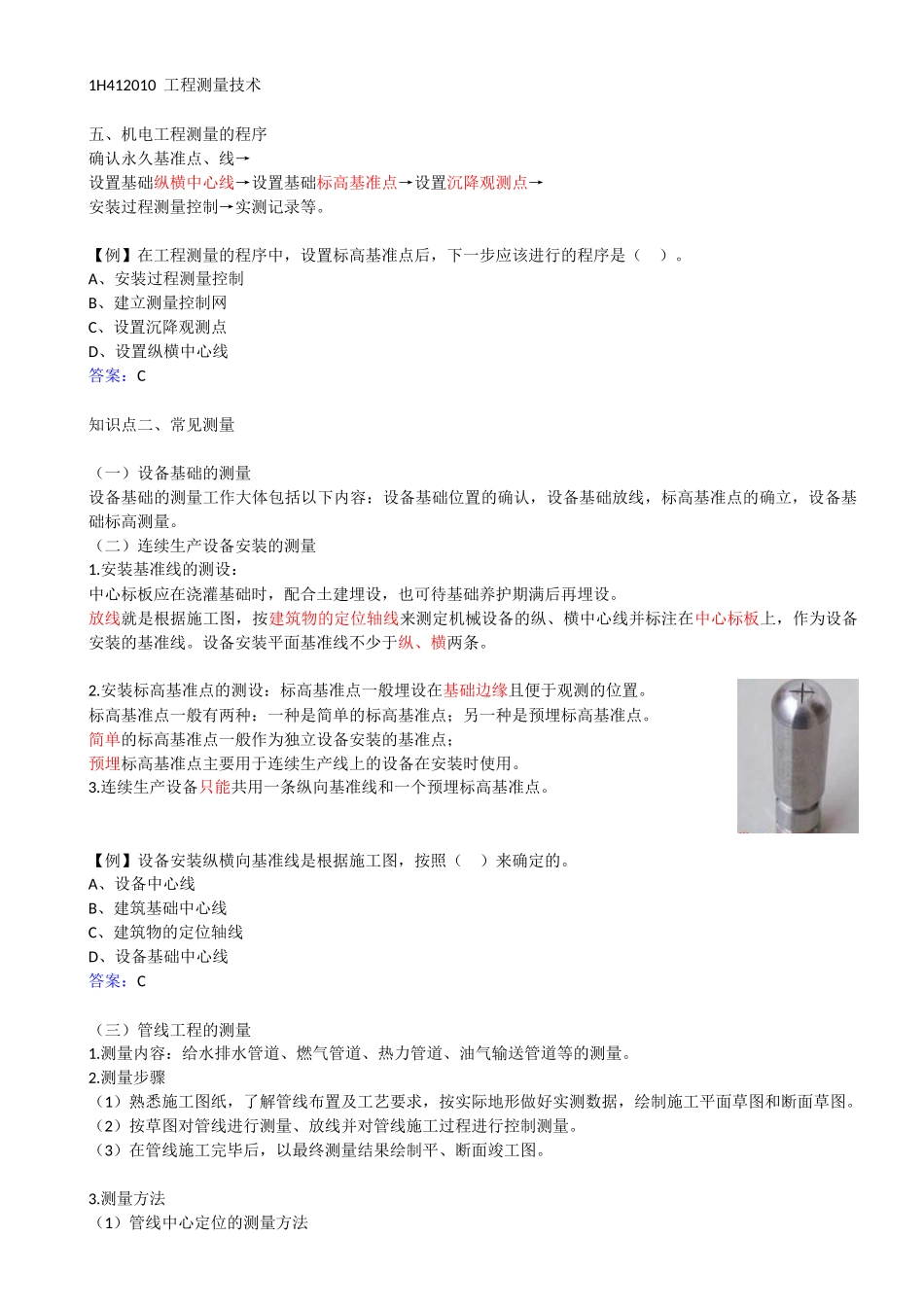

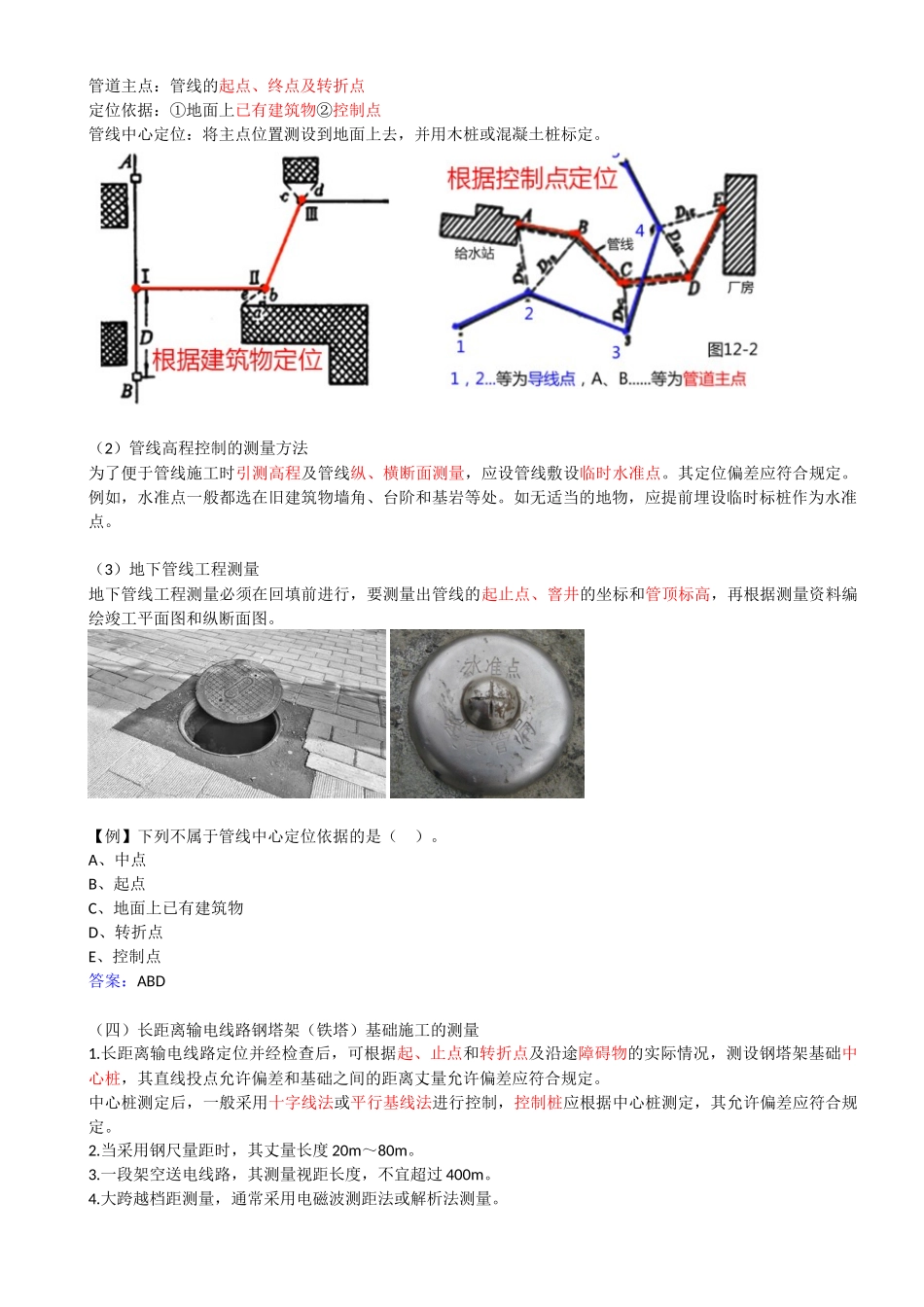

1H412010 工程测量技术 五、机电工程测量的程序 确认永久基准点、线→ 设置基础纵横中心线→设置基础标高基准点→设置沉降观测点→ 安装过程测量控制→实测记录等。 【例】在工程测量的程序中，设置标高基准点后，下一步应该进行的程序是（ ）。 A、安装过程测量控制 B、建立测量控制网 C、设置沉降观测点 D、设置纵横中心线 答案：C 知识点二、常见测量 （一）设备基础的测量 设备基础的测量工作大体包括以下内容：设备基础位置的确认，设备基础放线，标高基准点的确立，设备基础标高测量。 （二）连续生产设备安装的测量 1.安装基准线的测设： 中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。 放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装平面基准线不少于纵、横两条。 2.安装标高基准点的测设：标高基准点一般埋设在基础边缘且便于观测的位置。 标高基准点一般有两种：一种是简单的标高基准点；另一种是预埋标高基准点。 简单的标高基准点一般作为独立设备安装的基准点； 预埋标高基准点主要用于连续生产线上的设备在安装时使用。 3.连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。 【例】设备安装纵横向基准线是根据施工图，按照（ ）来确定的。 A、设备中心线 B、建筑基础中心线 C、建筑物的定位轴线 D、设备基础中心线 答案：C （三）管线工程的测量 1.测量内容：给水排水管道、燃气管道、热力管道、油气输送管道等的测量。 2.测量步骤 （1）熟悉施工图纸，了解管线布置及工艺要求，按实际地形做好实测数据，绘制施工平面草图和断面草图。 （2）按草图对管线进行测量、放线并对管线施工过程进行控制测量。 （3）在管线施工完毕后，以最终测量结果绘制平、断面竣工图。 3.测量方法 （1）管线中心定位的测量方法 管道主点：管线的起点、终点及转折点 定位依据：①地面上已有建筑物②控制点 管线中心定位：将主点位置测设到地面上去，并用木桩或混凝土桩标定。 （2）管线高程控制的测量方法 为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。其定位偏差应符合规定。例如，水准点一般都选在旧建筑物墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。 （3）地下管线工程测量 地下管线工程测量必须在回填前进行，要测量出管线的起止点、窨井的坐标和管顶标高，再根据测量资料编绘竣工平面图和纵断面图。 【例】下列不属于管线中心定位依据的是（ ）。 A、中点 B、起点 C、地面上已有建筑物 D、转折点 E、控制点 答案：ABD （四）长距离输电线路钢塔架（铁塔）基础施工的测量 1.长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。 中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。 2.当采用钢尺量距时，其丈量长度20m～80m。 3.一段架空送电线路，其测量视距长度，不宜超过400m。 4.大跨越档距测量，通常采用电磁波测距法或解析法测量。 【例】长距离输电线路中心桩测定后，采用（ ）进行控制。 A、起、止点 B、十字线法 C、沿途障碍物的实际情况 D、平行基线法 E、转折点 答案：BD 1H412012 工程测量的要求 一、水准测量法的主要技术要求 1.各等级的水准点，应埋设水准标石。 水准点应选在土质坚硬、便于长期保存和使用方便的地点。 墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。 一个测区及其周围至少应有3个水准点。水准点之间的距离，一般地区应为1〜3km，工厂区宜小于1km。 2.水准观测应在标石埋设稳定后进行 两次观测高差较差超限时应重测。二等水准应选取两次异向合格的结果。当重测结果与原测结果分别比较，其较差均不超过限值时，应取三次结果的平均数。 3.设备安装过程中，测量时应注意点 最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但其观测精度应提高。 1H412013 工程测量仪器的应用 水准仪 用来测量标高和高程。 经纬仪 用于控制、地形和施工放样测量。水平角、竖直角；纵、横中心线、垂直度。 用于测量纵、横中心线，建立安装测量控制网并在安装全过程进行测量控制。 全站仪 具有角度测量、距离（斜距、平距、高差）测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。水平角测量、水平距离测量 激光准直仪激光指向仪 主要应用于大直径、长距离、回转型设备同心度的找正测量。 激光垂准仪 用于高层建筑、烟囱、电梯等垂直度的测量。 激光平面仪 适用于提升施工的滑模平台、网形屋架的水平控制和大面积混凝土楼板支模、灌注及抄平工作。可用于大型储罐倒装法施工时罐体提升时的水平控制。 四、其他测量仪器 （一）电磁波测距仪 电磁波测距仪按其所采用的载波可分为： ①用微波段的无线电波作为载波的微波测距仪 ②用激光作为载波的激光测距仪 ③用红外光作为载波的红外测距仪。 后两者又统称为光电测距仪。 【2021-23】采用三角高程测量方法测量时，影响测量精度的因素有（ ）。 A、垂直角误差 B、大气垂直折光误差 C、仪器高误差 D、大气压力变化误差 E、视标高误差 答案：ABCE 解析：测量精度的影响因素：距离误差、直角误差、大气垂直折光误差、仪器高和视标高的误差。 【例】电磁波测距仪所采用的载波不包括（ ）。 A、无线电波 B、超声波 C、激光 D、红外光 答案：B
