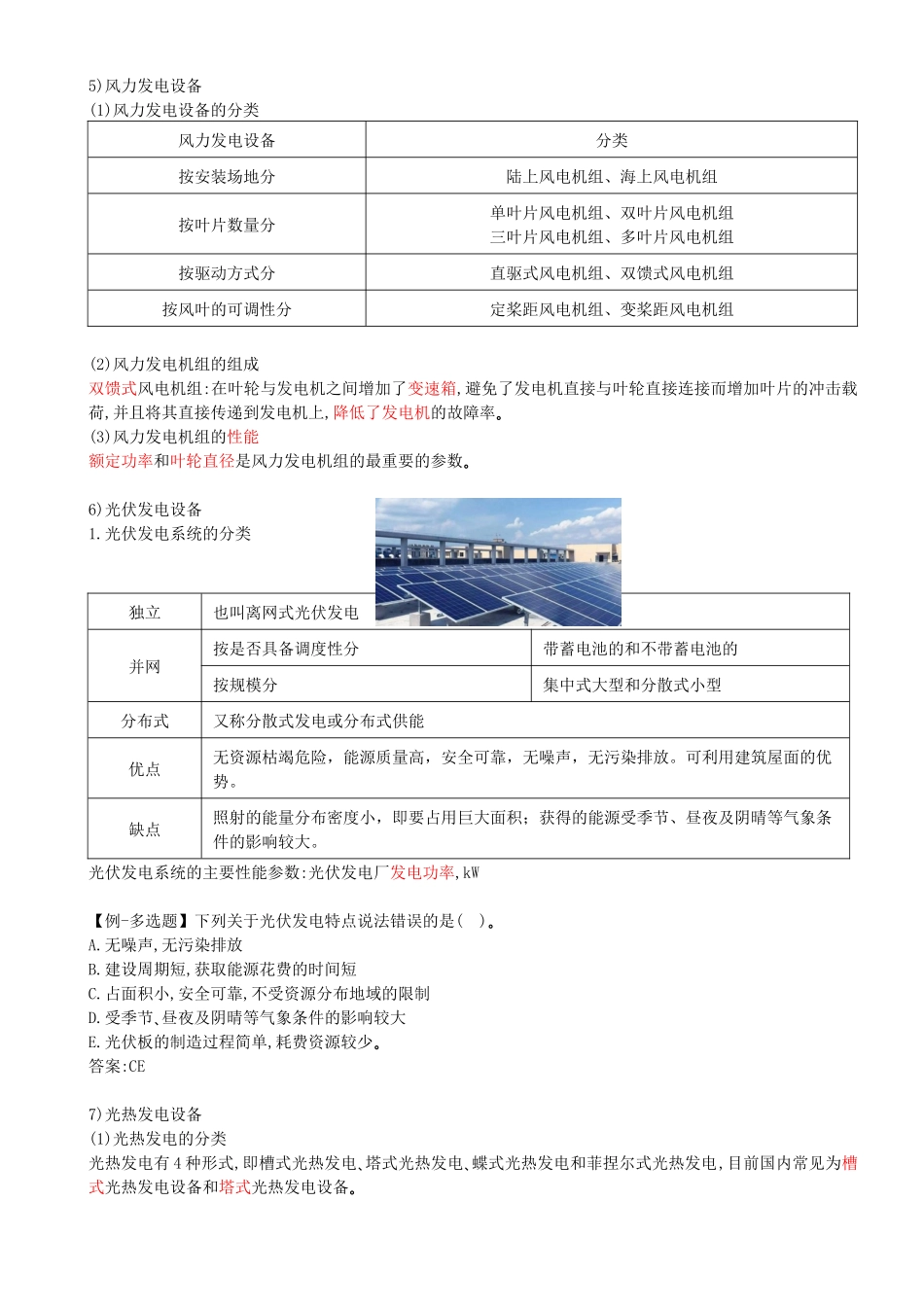

1.2 机电工程常用设备 1.2.2 专用设备的类型和性能 知识点二､专用设备 1､电力设备的分类和性能 1)锅炉设备 (3)锅炉主要参数 蒸发量､压力､温度､受热面蒸发率､受热面发热率､锅炉热效率｡ 工作强度指标:受热面发热率或受热面蒸发率,数值越大,表示传热效果越好｡ 【例-单选题】反映锅炉工作强度的指标是( ),其数值越大,表示传热效果越好｡ A.压力和温度 B.蒸发量 C.受热面蒸发率或受热面发热率 D.锅炉热效率 答案:C 2)汽轮机设备 按工作原理 冲动式、反动式、冲动反动联合 按热力过程 凝汽式、背压式、抽气式、抽气背压式、中间再热式 按新蒸汽参数高低 低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力汽轮机、超超临界压力汽轮机等。 蒸汽流动方向 轴流式、辐流式汽轮机 汽轮机的性能主要有:功率､主汽压力､主汽温度､进气量､排气压力､汽耗､转速等｡ 3)发电机设备 (1)定子主要由机座､定子铁芯､定子绕组､端盖等部分组成｡ (2)转子主要由转子锻件､励磁绕组､护环､中心环和风扇等组成｡ 4)核能发电设备 (1)核岛设备:包括反应堆堆芯､燃料转运装置､反应堆压力容器､堆内构件､控制棒驱动机构､蒸汽发生器､主泵､主管道､安注箱､棚注箱和稳压器等｡核岛设备是承担热核反应的主要部分｡ (2)常规岛设备:包括主变压器､汽轮机､发电机､主给水泵､凝结水泵､循环水泵､除氧器､凝汽器､汽水分离再热器､高低压加热器等｡ (3)辅助系统设备:包括核蒸汽供应系统之外的部分,即化学制水､海水､制氧､压缩空气站等｡ 【例-多选题】下列不属于核岛设备的是( )｡ A.蒸汽发生器 B.反应堆堆芯 C.高低压加热器 D.主泵 E.循环水泵 答案:CE 5)风力发电设备 (1)风力发电设备的分类 风力发电设备 分类 按安装场地分 陆上风电机组、海上风电机组 按叶片数量分 单叶片风电机组、双叶片风电机组 三叶片风电机组、多叶片风电机组 按驱动方式分 直驱式风电机组、双馈式风电机组 按风叶的可调性分 定桨距风电机组、变桨距风电机组 (2)风力发电机组的组成 双馈式风电机组:在叶轮与发电机之间增加了变速箱,避免了发电机直接与叶轮直接连接而增加叶片的冲击载荷,并且将其直接传递到发电机上,降低了发电机的故障率｡ (3)风力发电机组的性能 额定功率和叶轮直径是风力发电机组的最重要的参数｡ 6)光伏发电设备 1.光伏发电系统的分类 独立 也叫离网式光伏发电 并网 按是否具备调度性分 带蓄电池的和不带蓄电池的 按规模分 集中式大型和分散式小型 分布式 又称分散式发电或分布式供能 优点 无资源枯竭危险，能源质量高，安全可靠，无噪声，无污染排放。可利用建筑屋面的优势。 缺点 照射的能量分布密度小，即要占用巨大面积；获得的能源受季节、昼夜及阴晴等气象条件的影响较大。 光伏发电系统的主要性能参数:光伏发电厂发电功率,kW 【例-多选题】下列关于光伏发电特点说法错误的是( )｡ A.无噪声,无污染排放 B.建设周期短,获取能源花费的时间短 C.占面积小,安全可靠,不受资源分布地域的限制 D.受季节､昼夜及阴晴等气象条件的影响较大 E.光伏板的制造过程简单,耗费资源较少｡ 答案:CE 7)光热发电设备 (1)光热发电的分类 光热发电有4种形式,即槽式光热发电､塔式光热发电､蝶式光热发电和菲捏尔式光热发电,目前国内常见为槽式光热发电设备和塔式光热发电设备｡ (2)光热发电系统 槽式光热发电系统 通过跟踪系统,控制槽式太阳能聚光集热器聚集太阳辐射能加热换热工质,再经热交换器加热水,产生过热蒸汽,驱动汽轮机带动发电机发电｡槽式太阳能聚光集热器的结构主要由槽型抛物面反射镜､集热管､跟踪机构组成｡ 塔式光热发电系统 通过定日镜将光能反射到塔顶集热器上加热工质,热工质经热交换器与水进行热量交换,将水加热成过热蒸汽,驱动汽轮机带动发电机发电｡塔式光热典型设备有定日镜和塔顶吸热器｡ (3)光热发电系统的特点 太阳辐射情况受到地理维度､季节､气候等因素的影响较大｡ 占地面积大,且对场地平整度的要求较高｡ 槽式光热的集热管管系长､散热面积大,环境温度对系统热耗影响较大｡ 槽式光热的集热器抗风性能相对较差｡ 【例-单选题】下列关于槽式光热发电特点说法错误的是( )｡ A.占地面积大 B.集热管管系长､散热面积大 C.受到季节､气候等因素的影响较小 D.抗风性能相对较差 答案:C 2､石油化工设备的分类和性能 1)静置设备的分类和性能 (1)静置设备的分类 作为存储､反应､分离､换热等工艺过程的核心设备｡ 按设备在生产工艺过程中的作用原理分类:容器､反应器､塔､换热器､储罐等｡ 静置设备 设计压力 真空设备 P<0 常压设备 P<0.1MPa 低压设备 0.1MPa≤P＜1.6MPa 中压设备 1.6MPa≤P＜10MPa 高压设备 10MPa≤P＜100MPa 超高压设备 P≥100MPa (2)容器｡按特种设备目录可分为:固定式压力容器､移动式压力容器､气瓶和氧舱｡ (3)反应器｡包括釜式反应器､管式反应器､固定床反应器､流化床反应器｡ 根据石油化工生产产品不同,可以分为:加氢反应器､裂化反应器､重整反应器､歧化反应器､异构化反应器等｡ (4)塔设备 按操作压力 加压塔、常压塔、减压塔 按单元操作 精馏塔、吸收塔、解吸塔、淬取塔、反应塔、干燥塔 按内件结构 板式塔（塔盘结分） 泡罩塔、浮阀塔、筛板塔、舌形塔及浮动舌形塔、穿流式栅板塔、导向筛板塔。 填料塔（填装方分） 散装填料塔和规整填料塔 (5)换热器｡ 加热器､冷却器､冷凝器､蒸发器和再沸器等｡ (7)静置设备的性能 静置设备的性能主要由其功能来决定, 主要作用有:贮存､均压､热交换､反应､分离､过滤等｡ 主要性能参数有:容积､压力､温度､流量､液位､换热面积､效率等｡ 2)动设备的分类和性能 动设备的种类 压缩机､粉碎设备､混合设备､ 分离设备､制冷设备､包装设备､ 输送设备､运输设备､成型设备 动设备的性能 主要由其功能来决定,其主要作用有:气体压缩､粉碎､混合､分离､制冷､干燥､包装､输送､储运和成型等｡ 粉碎设备的性能指标有生产能力(t/d)､产品粒径､最大粉碎硬度｡ 制冷设备的性能指标有工作温度､制冷量､功率制冷系数｡ 输送设备的性能指标有输送能力(t/h)､电机功率､输送速度､线路布置､主要工作部件特征尺寸等｡ 【例-单选题】下列静置设备中不属于塔类的是( )｡ A.板式塔 B.填料塔 C.反应塔 D.合成塔 答案:D
