05、2K320090 城镇道路工程施工质量检查与检验.docx

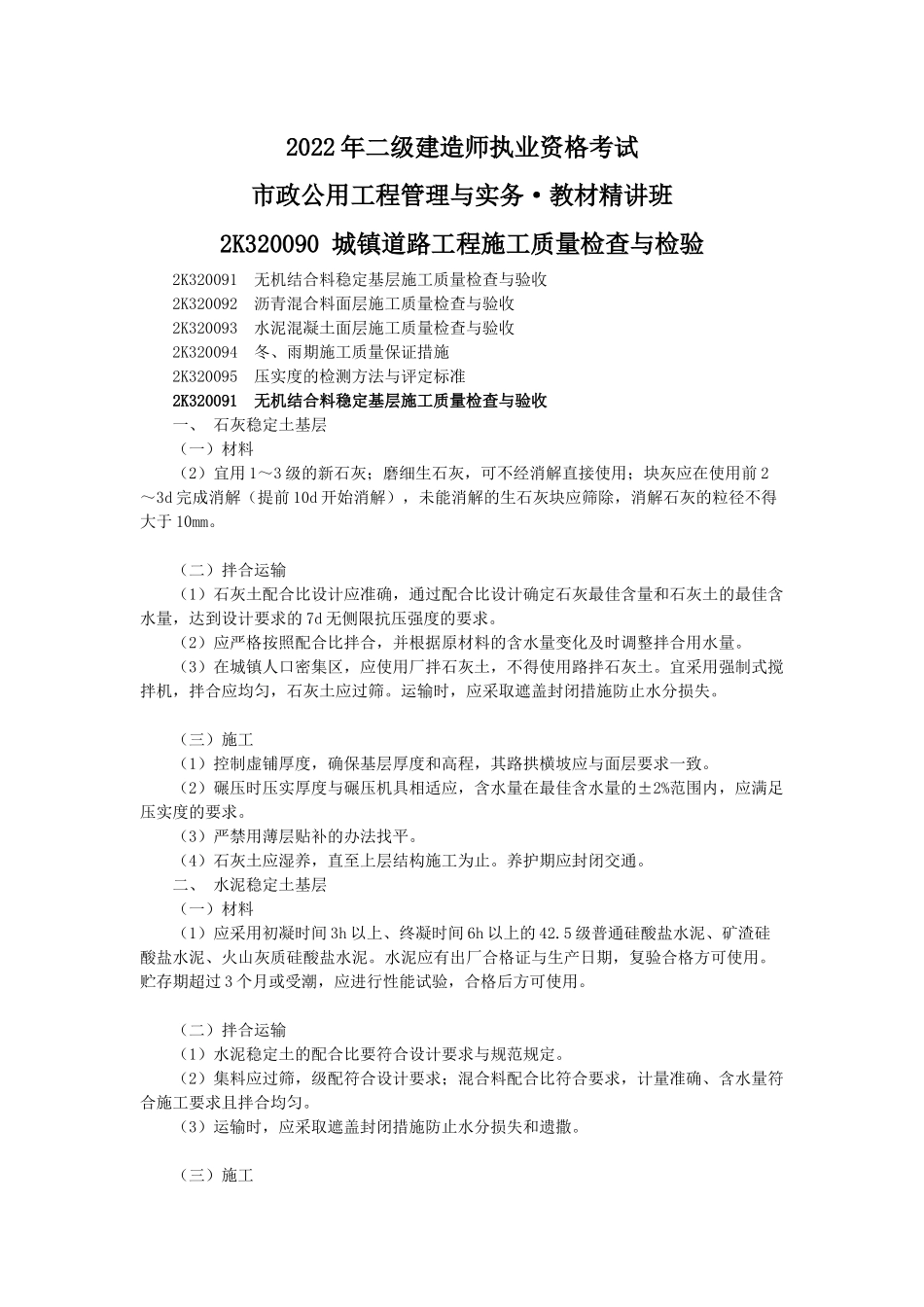

2022年二级建造师执业资格考试 市政公用工程管理与实务·教材精讲班 2K320090 城镇道路工程施工质量检查与检验 2K320091 无机结合料稳定基层施工质量检查与验收 2K320092 沥青混合料面层施工质量检查与验收 2K320093 水泥混凝土面层施工质量检查与验收 2K320094 冬、雨期施工质量保证措施 2K320095 压实度的检测方法与评定标准 2K320091 无机结合料稳定基层施工质量检查与验收 一、 石灰稳定土基层 （一）材料 （2）宜用1～3级的新石灰；磨细生石灰，可不经消解直接使用；块灰应在使用前2～3d完成消解（提前10d开始消解），未能消解的生石灰块应筛除，消解石灰的粒径不得大于10mm。 （二）拌合运输 （1）石灰土配合比设计应准确，通过配合比设计确定石灰最佳含量和石灰土的最佳含水量，达到设计要求的7d无侧限抗压强度的要求。 （2）应严格按照配合比拌合，并根据原材料的含水量变化及时调整拌合用水量。 （3）在城镇人口密集区，应使用厂拌石灰土，不得使用路拌石灰土。宜采用强制式搅拌机，拌合应均匀，石灰土应过筛。运输时，应采取遮盖封闭措施防止水分损失。 （三）施工 （1）控制虚铺厚度，确保基层厚度和高程，其路拱横坡应与面层要求一致。 （2）碾压时压实厚度与碾压机具相适应，含水量在最佳含水量的±2%范围内，应满足压实度的要求。 （3）严禁用薄层贴补的办法找平。 （4）石灰土应湿养，直至上层结构施工为止。养护期应封闭交通。 二、 水泥稳定土基层 （一）材料 （1）应采用初凝时间3h以上、终凝时间6h以上的42.5级普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥。水泥应有出厂合格证与生产日期，复验合格方可使用。贮存期超过3个月或受潮，应进行性能试验，合格后方可使用。 （二）拌合运输 （1）水泥稳定土的配合比要符合设计要求与规范规定。 （2）集料应过筛，级配符合设计要求；混合料配合比符合要求，计量准确、含水量符合施工要求且拌合均匀。 （3）运输时，应采取遮盖封闭措施防止水分损失和遗撒。 （三）施工 （1）宜采用摊铺机摊铺，施工前应通过试验确定压实系数。 （2）水泥稳定土自拌合至摊铺完成，不得超过3h；分层摊铺时，应在下层养护7d后，方可摊铺上层材料。 （3）宜在水泥初凝时间到达前碾压成型。 （4）宜采用洒水养护，保持湿润，常温下成活后应经7d养护，方可在其上铺筑面层。 三、质量检验 石灰稳定土、水泥稳定土、石灰工业废渣（石灰粉煤灰）稳定砂砾（碎石）等无机结合料稳定基层质量检验项目主要有：集料级配，混合料配合比、含水量、拌合均匀性，基层压实度、7d无侧限抗压强度等。 记忆口诀：集合水军 一、市政行业标准—《城镇道路工程施工与质量验收规范》CJJ 1-2008 （2）施工质量检测与验收一般项目包括：平整度、宽度、中线偏位、纵断面高程、横坡、井框与路面的高差、抗滑七项。 （3）沥青混合料面层施工质量验收主控项目：原材料、压实度、面层厚度、弯沉值。 记忆口诀：拆后是玩 2K320093 水泥混凝土面层施工质量检查与验收 一、材料与配合比 （一）原材料控制 （1）重交通以上等级道路、城镇快速路、主干路应采用42.5级以上的道路硅酸盐水泥或硅酸盐水泥、普通硅酸盐水泥；其他道路可采用矿渣水泥，其强度等级宜不低于32.5级。出厂期超过三个月或受潮的水泥，必须经过试验，合格后方可使用。 （3）宜采用质地坚硬，细度模数在2.5以上，符合级配规定的洁净粗砂、中砂，技术指标应符合规范要求。使用机制砂时，还应检验砂浆磨光值，其值宜大于35，不宜使用抗磨性较差的水成岩类机制砂。海砂不得直接用于混凝土面层。淡化海砂不得用于城市快速路、主干路、次干路，可用于支路。 （6）传力杆（拉杆）、滑动套材质、规格应符合规定。胀缝板宜用厚20mm、水稳定性好、具有一定柔性的板材制作，且应经防腐处理。填缝材料宜用树脂类、橡胶类、聚氯乙烯胶泥类、改性沥青类填缝材料，并宜加入耐老化剂。（柔软材料） 记忆口诀：请你指教 三、常规施工 （一）摊铺 （3）摊铺时，混凝土混合料由运输车辆直接卸在基层上。卸料时应不使混凝土离析，且应尽可能将其卸成几小堆，便于摊铺，如发现有离析现象，应在铺筑时用铁锹拌均匀，但严禁第二次加水。摊铺厚度应考虑振捣的下落高度，预留髙度一般为设计厚度的0.1~0.25倍。 （二）振捣密实 （1）已铺好的混凝土，应迅速振捣密实，并控制混凝土振动时间，不应过振且不宜少于30s，移动间距不宜大于500mm，以达到表面不再下沉并泛出水泥浆为准。 （2）振动器的振动顺序为：插入式振捣器→平板式振捣器→振动梁（重）→振动梁（轻）→无缝钢管滚杆提浆赶浆。应使混凝土表面有5~6mm的砂浆层，以利于密封和抹面。 （3）在整个振捣过程中，要随时注意模板，发现问题及时纠正。严禁在混凝土初凝后进行任何形式的振捣。混凝土板抹面前，应做好清边整缝、清除粘浆、修补掉边、缺角。 （三）抹面养护 （1）现场应采取防风、防晒等措施；抹面拉毛等应在跳板上进行，抹面时严禁在面板混凝土上洒水、撒水泥粉。 （2）混凝土抹面不宜少于4次，先找平、抹平，待混凝土表面无泌水时再抹面，并依据水泥品种与气温控制抹面间隔时间。 2K320094 冬、雨期施工质量保证措施 一、雨期施工质量控制 （一）雨期施工基本要求 （1）加强与气象台站联系，掌握天气预报，安排在不下雨时施工。 （2） 调整施工步序，集中力量分段施工。 （3） 做好防雨准备，在料场和搅拌站搭雨棚，或施工现场搭可移动的罩棚。 （4） 建立完善排水系统，防排结合;并加强巡视，发现积水、挡水处，及时疏通。 （5） 道路工程如有损坏，及时修复。 记忆口诀：张工修防水 （二）路基施工 （1）对于土路基施工，要有计划地组织快速施工，分段开挖，切忌全面开挖或挖段过长。 （2） 挖方地段要留好横坡，做好截水沟。坚持当天挖完、填完、压完，不留后患。因雨翻浆地段，要换料重做。 （3） 填方地段施工，应按2%～3%的横坡整平压实，以防积水。 （三）基层施工 （1）对稳定类材料基层，摊铺段不宜过长，应坚持拌多少、铺多少、压多少、完成多少。 （2） 下雨来不及完成时，要尽快碾压，防止雨水渗透。 （3） 在多雨地区，应避免在雨期进行石灰土基层施工；施工石灰稳定中粒土和粗粒土时，应采用排除表面水的措施，防止集料过分潮湿，并应保护石灰免遭雨淋。 （4） 雨期施工水泥稳定土，特别是水泥土基层时，应特别注意天气变化，防止水泥和混合料遭雨淋。降雨时应停止施工，已摊铺的水泥混合料应尽快碾压密实。路拌法施工时，应排除下承层表面的水，防止集料过湿。 （四）面层施工 （1）沥青面层不允许下雨时或下层潮湿时施工。雨期应缩短施工长度，加强施工现场与沥青拌合厂联系，做到及时摊铺、及时完成碾压。沥青混合料运输车辆应有防雨措施。（2022年变化） （2）水泥混凝土面层施工时，搅拌站应具有良好的防水条件与防雨措施。根据天气变化情况及时测定砂、石含水量，准确控制混合料的水胶比。雨天运输混凝土时，车辆必须采取防雨措施。施工前应准备好防雨棚等防雨设施。施工中遇雨时，应立即使用防雨设施完成对已铺筑混凝土的振实成型，不应再开新作业段，并应采用覆盖等措施保护尚未硬化的混凝土面层。（2022年变化） 二、冬期施工质量控制 （一）冬期施工基本要求 （1）日平均气温连续5d低于5℃时，或最低环境气温低于-3℃时，应视为进入冬期施工。 （3）在冬期施工中，既要防冻，又要快速，以保证质量。 （4）准备好防冻覆盖和挡风、加热、保温等物资。 （三）基层施工 （1）石灰及石灰粉煤灰稳定土（粒料、钢渣）类基层，宜在临近多年平均进入冬期前30～45d停止施工，不得在冬期施工。 （2）水泥稳定土（粒料）类基层，宜在进入冬期前15～30d停止施工。当上述材料养护期进入冬期时，应在基层施工时向基层材料中掺入防冻剂。 （四）沥青混凝土面层 （1）城市快速路、主干路的沥青混合料面层在低于5℃时严禁冬期施工。次干路及其以下道路在施工温度低于5℃时，应停止施工。当风力6级及以上时，沥青混合料面层不应施工。粘层、透层、封层严禁冬期施工。 （2）必须进行施工时，适当提高拌合、出厂及施工温度。运输中应覆盖保温，并应达到摊铺和碾压的温度要求。下承层表面应干燥、清洁、无冰、雪、霜等。施工中做好充分准备，采取“快卸、快铺、快平”和“及时碾压、及时成型”的方针。摊铺时间宜安排在一日内气温较高时进行。 （五）水泥混凝土面层 （1）搅拌站应搭设工棚或其他挡风设备，混凝土拌合物的浇筑温度不应低于5℃ 。 （2）当昼夜平均气温在0~5℃时，应将水加热至60℃（不得高于80℃）后搅拌；必要时还可以加热砂、石，但不应高于50℃，且不得加热水泥。 （3）混凝土拌合料的温度应不高于35℃。拌合物中不得使用带有冰雪的砂、石料，可加经优选确定的防冻剂、早强剂，搅拌时间适当延长。 （4）摊铺混凝土温度不低于5℃ 。 （5）尽量缩短各工序时间，快速施工。成型后及时覆盖保温层，减缓热量损失，混凝土面层的最低温度不应低于 5℃ 。 （6）混凝土板弯拉强度低于1MPa或抗压强度低于5MPa时，不得受冻。 （7）养护时间不少于28d。 三、高温期施工 （一）水泥混凝土路面施工规定 （1）气温高于30℃，混凝土拌合物温度在30~35℃、同时空气相对湿度小于80%时，应按高温期施工的规定进行 （2）应避开高温期施工水泥混凝土面板。 （二）高温施工规定 （1）严控混凝土的配合比，保证其和易性，必要时可适当掺加缓凝剂，特高温时段混凝土拌合可掺加降温材料（如冰水）。尽量避开气温过高的时段，一般选择晚间施工。 （2）加强拌制、运输、浇筑、做面等各工序衔接，尽量使运输和操作时间缩短。 （3）加设临时罩棚，避免混凝土面板遭日晒，减少蒸发量，及时覆盖，加强养护多洒水，保证正常硬化过程。 （4）采用洒水覆盖保湿养护时，应控制养护水温与混凝土面层表面的温差不大于12℃，不得采用冰水或冷水养护以免造成骤冷而导致表面开裂。（2022年变化） （5）高温期水泥混凝土路面切缝宜比常温施工提早。（2022年变化） 2K320095 压实度的检测方法与评定标准 二、压实度的测定 （一）路基、基层 1.环刀法 2.灌砂法 3.灌水法 （二）沥青路面 1.钻芯法检测 2.核子密度仪检测 （一）路基、基层 1.环刀法 适用于细粒土及无机结合料稳定细粒土的密度和压实度检测。 2.灌砂法 适用于土路基压实度检测;不宜用于填石路堤等大空隙材料的压实检测。在路面工程中也适用于基层、砂石路面、沥青路面表面处置及沥青贯入式路面的密度和压实度检测。 3.灌水法 在所测层位挖坑，利用薄塑料袋灌水测定体积，计算密度。可适用于沥青路面表面处置及沥青贯入式路面的压实度检测。 （二）沥青路面 1.钻芯法检测 2.核子密度仪检测 四、压实质量标准 路面类型 道路类型 压实度（%） 检验频率 范围 点数 热拌沥青混合料 快速路、主干路 ≥96 1000㎡ 1点 次干路 ≥95 支路 ≥95 冷拌沥青混合料 ≥95 沥青贯入式 ≥90 五、压实度质量的评定 路基、基层、沥青面层压实质量检验的项目中，压实度均为主控项目，必须达到100%合格；检验结果达不到要求值时，应采取措施加强碾压。
