中国海图图式(GB12319-2008).pdf

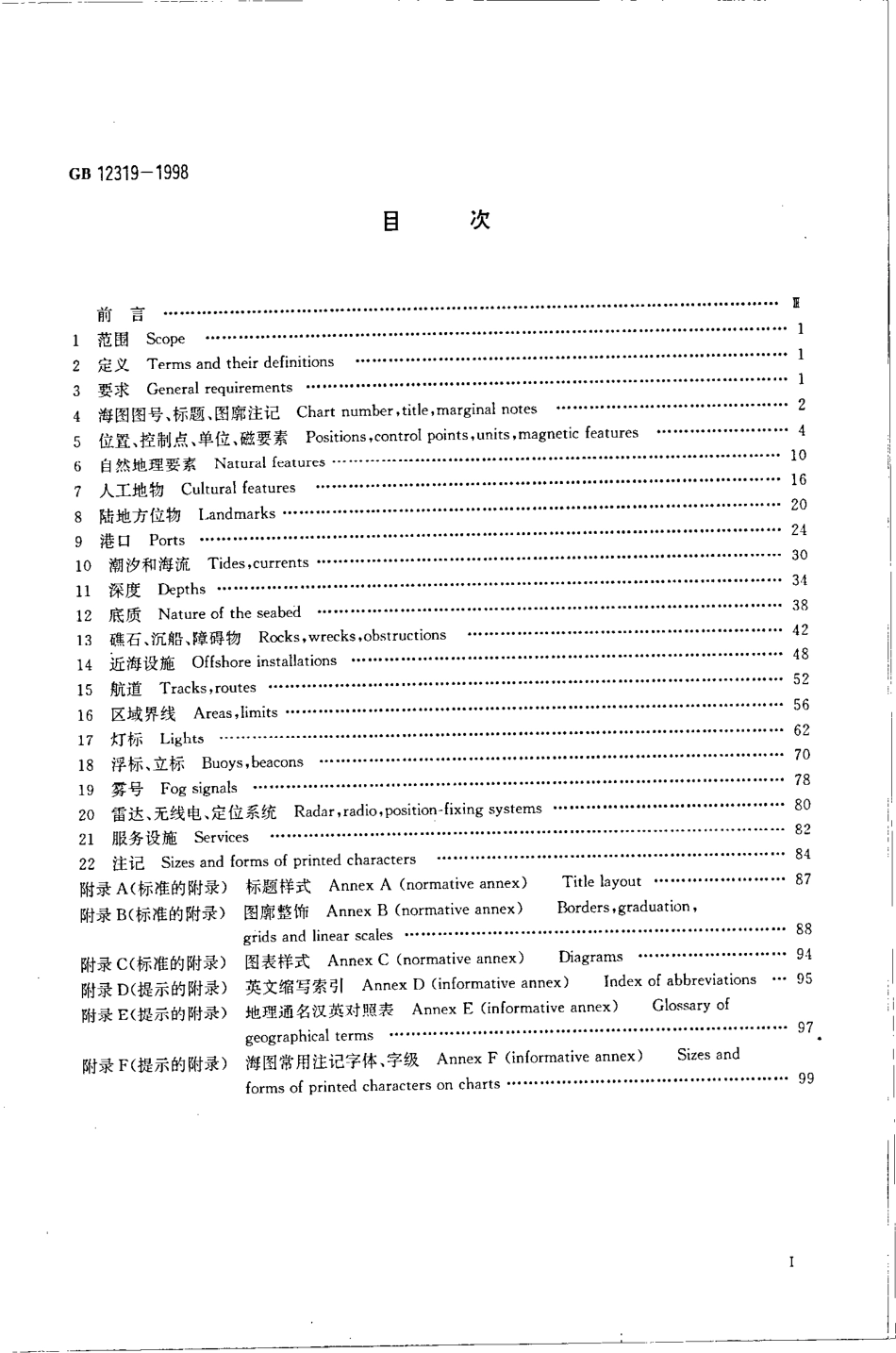

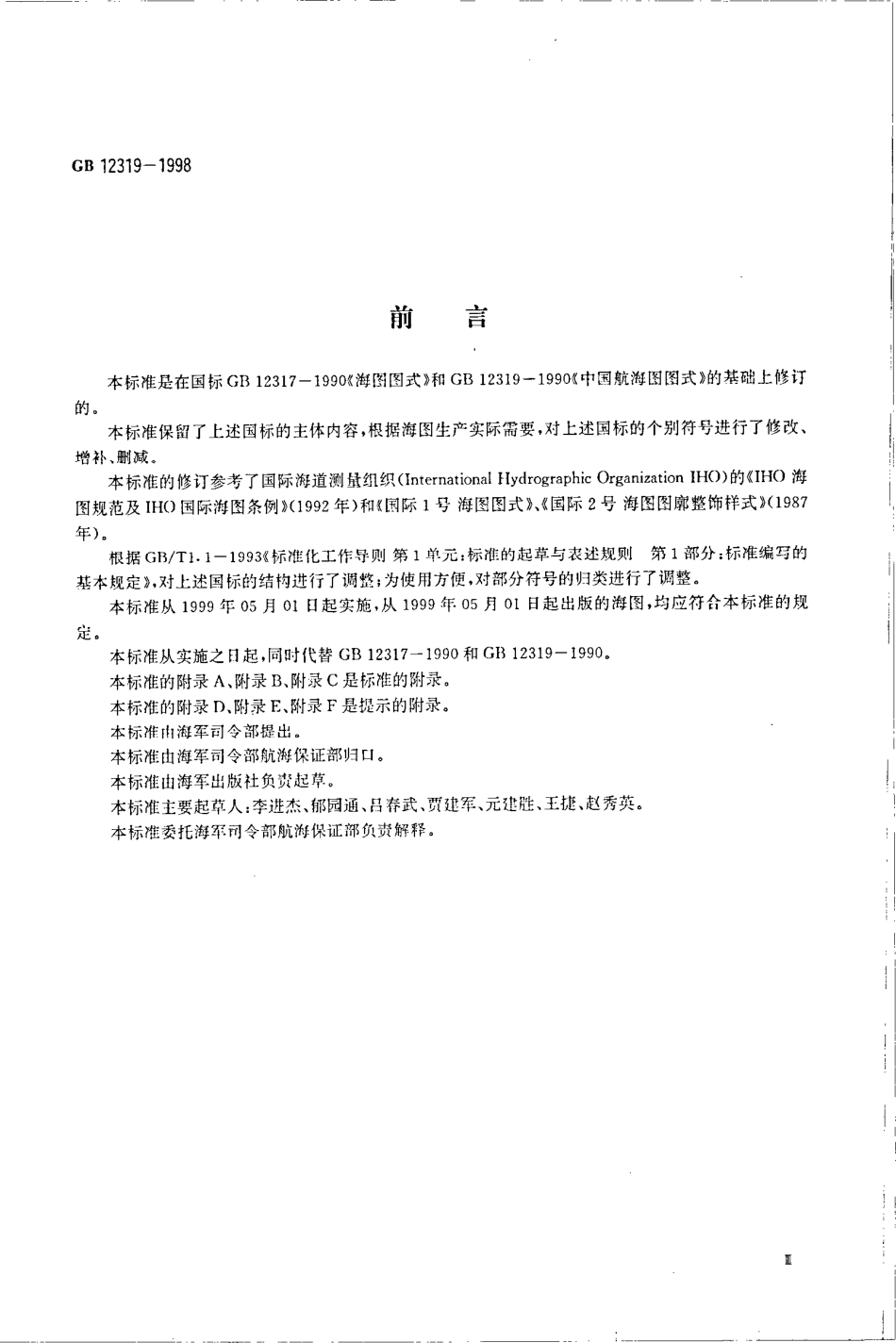

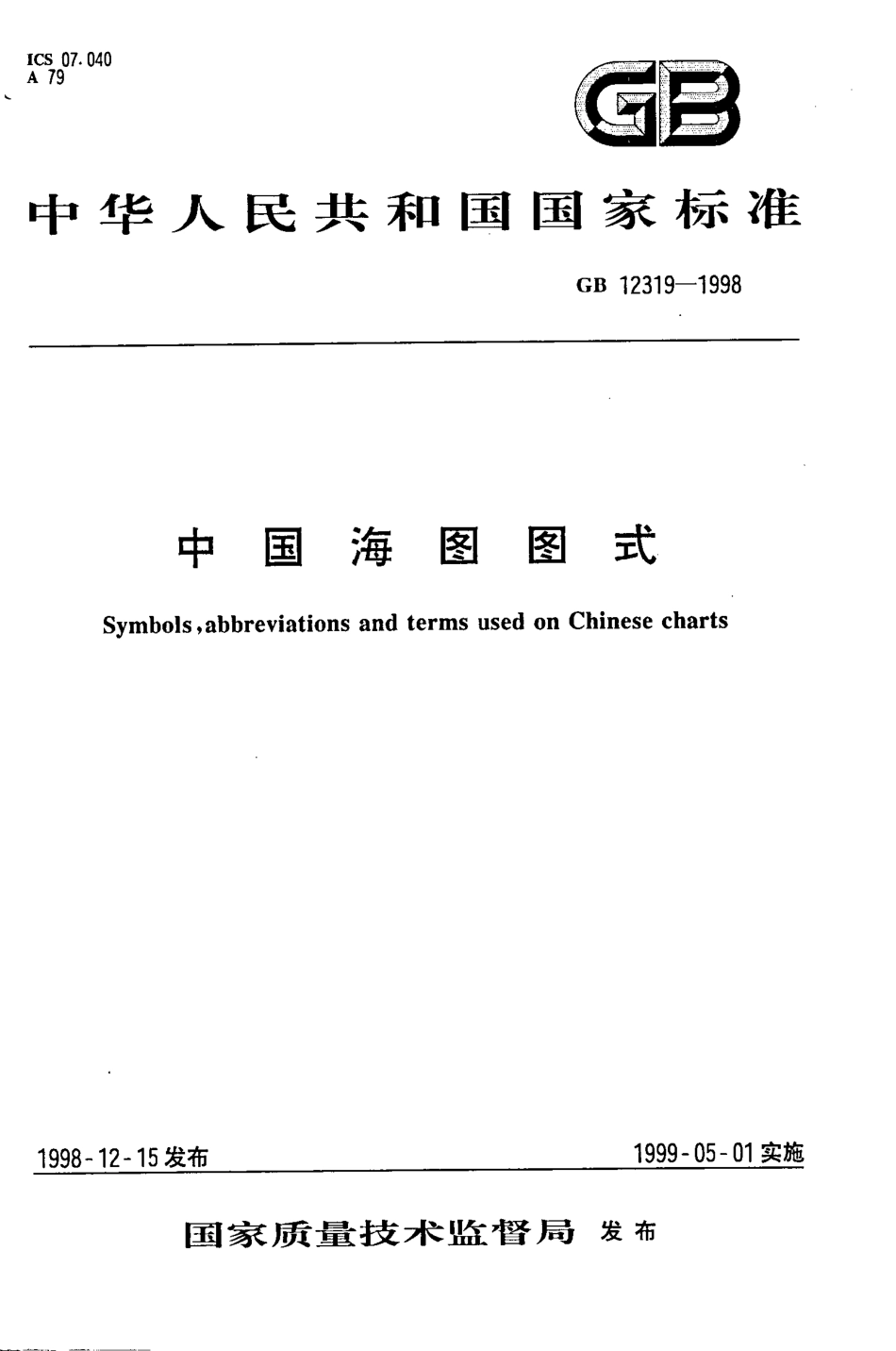

1cS07.040A79GB中华人民共和国国家标准GB12319-1998中国海图图式Symbols,abbreviations and terms used on Chinese charts1998-12-15发布1999-05-01实施国家质量技术监督局发布GB12319-1998目次前言1范围Scope2定义Terms and their definitions3要求General requirements4海图图号、标题、图廓注记Chart number,title,marginal notes5位置、控制点、单位、磁要素Positions,control points,units,magnetic features6自然地理要素Natural features44107人工地物Cultural features8陆地方位物【andmarks209港口P0rtS24l0潮汐和海流Tides,currents30深度Depths34l2底质Nature of the seabed38l3礁石、沉船、障碍物Rocks,wrecks,obstructions42l4近海设施Offshore installations44448l5航道Tracks,routes52l6区域界线Areas,limits17灯标Lght56218浮标、立标Buoys,beacons47019雾号f0 g signals7820雷达、无线电、定位系统Radar,radio,position-fixing systems0*小40444*4444t50408021服务设施Services22注记Sizes and forms of printed characters84附录A(标准的附录)标题样式Annex A(normative annex)Title layout87附录B(标准的附录)图廓整饰Annex B(normative annex)Borders,graduation,grids and linear scales.88附录C(标准的附录)图表样式Annex C(normative annex).Diagrams94附录D(提示的附录)英文缩写索引Annex D(informative annex)Index of abbreviations95附录E(提示的附录)地理通名汉英对照表Annex E(informative annex)Glossary ofgeographical terms.97附录F(提示的附录)海图常用注记字体、字级Annex F(informative annex)Sizes andforms of printed characters on charts.99GB12319-1998前言本标准是在国标GB12317-1990海图图式和GB12319-1990中国航海图图式的基础上修订的。本标准保留了上述国标的主体内容，根据海图生产实际需要，对上述国标的个别符号进行了修改、增补、删减。本标准的修订参考了国际海道测量组织(International Hydrographic Organization IHO)的IHO海图规范及IHO国际海图条例(1992年)和国际1号海图图式国际2号海图图廓整饰样式(1987年)。根据GB/T1.1-1993标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定，对上述国标的结构进行了调整；为使用方便，对部分符号的归类进行了调整。本标准从1999年05月01日起实施，从1999年05月01日起出版的海图，均应符合本标准的规定。本标准从实施之日起，同时代替GB12317-1990和GB12319-1990。本标准的附录A、附录B、附录C是标准的附录。本标准的附录D、附录E、附录F是提示的附录。本标准由海军司令部提出。本标准由海军司令部航海保证部归口。本标准由海军出版社负责起草。本标准主要起草人：李进杰、郁园通、吕春武、贾建军、元建胜、王捷、赵秀英。本标准委托海军司令部航海保证部负责解释。中华人民共和国国家标准GB12319-1998中国海图图式代替GB12317-1990GB12319-1990Symbols,abbreviations and terms used on Chinese charts1范围本标准规定了海图符号的规格和海图各要素在图上的表示方法。本标准适用于测制、出版各种比例尺航海图，也可供编制出版各种专题海图时参考：它是识别、使用海图的基本依据。在使用本标准时，也可以根据不同地区特征及用图需要增补符号，并在图廓外指定位置加绘图例或说明。2定义本标准采用下列定义。2.1深度基准sounding datum海图所注水深的深度起算面。中国沿海地区一般采用“理论最低潮面”作为深度基准。2.2高程基准vertical datum地面点高程的起算面。中国沿海地区一般采用“1935国家高程基准”作为高程基准。2.3水深sounding自深度基准至水底的垂直距离。2.4千出高度drying height自深度基准以上的高度。2.5灯高elevation of light灯光光源中心的高度。中国沿海地区一般自平均大潮高潮面起算。2.6灯光射程range of light中国沿海航标灯光射程是在晴天黑夜条件下，航海者的眼高在海面上5处所能见到航标灯光的距离（海里）。2.7净空高度vertical clearance桥梁净空高度是自平均大潮高潮面或江河高水位（设计最高通航水位）到桥下净空宽度中下梁最低点的垂直距离。架空管道、电线等净空高度是自平均大潮高潮面或江河高水位到管线下垂的最低点的垂直距离。2.8比高relative elevation自地物、地貌基部地面至顶端的高度。2.9方位bearing海图上表示的方位系观测者由海上观测目标的真方位。3要求3.1航海图一般采用黑、黄（棕）、紫、浅蓝四色印刷出版。国家质量技术监督局1998-12-15批准1999-05-01实施GB12319-19983.2等高线及其他地貌要素，不宜采用黑色时，可采用棕色印刷，陆地则不普染颜色。3.3当图上区界线较多，为使图面清晰，扫海测量区界线可采用绿色印刷，并套印网点。3.4凡套色分道航道的分隔带等，均套印100线网点。3.5独立地物符号除个别按真方向表示外，一般垂直于南图描绘。3.6图上配置性符号的密度、形式，基本应按图式中所示。面积较大时符号间隔可略放大。3.7海图符号一般按本标准规定尺寸表示。符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度)；两圆点符号间的数字是指两点间空隙。符号上需要特别标注的尺寸，用线引示。3.8凡其性质符号加绘在边界线上的区域界线符号（如：锚地区域界线、禁止抛锚及捕捞区域界线等），区界线上性质符号一般间隔5080mm。3.9各种符号尺寸是按海图内容为中等密度的图幅规定的，海图上各符号之间的间隔，除允许符号交叉和结合表示者外，不应小于0.2mm。在符号密集相距很近的情况下，可将符号尺寸略为缩小。3.10符号线划的粗细、线段长短和交叉线段的夹角等没有指明的，描绘时以本标准为准。一般情况下，线划粗为0.1mm,点大为0.2mm。4海图图号、标题、图廓注记4.1海图图号、标题、图注记在图上的配置如示意图所示。4.2海图图面配置示意图简要说明海图图号；海图上图廓间直线比例尺；出版机关全称；投影名称；版次说明；深度、高程计量单位及其基准面、等高距补充的图式符号或其他说明；和图式说明；小改正说明；注意事项；图幅尺寸；资料采用略图；图廓点经纬度注记；图幅索引图；图名（图名等亦可配置在图廓外）；参阅附图（附图范围内注“阅附图”）；出版机关徽志；参阅邻接海图；比例尺及基准纬线（高斯投影注比例尺及使用编号；中央经线)；海图密级（必要时加注）；坐标系说明；条形识别码（必要时加绘）。较大比例尺海图上的直线比例尺；图廓整饰具体规定，详见附录B。2GB12319-1998海图图面配置示意图OL9Z接12510352800N091中国黄海日照港至灌河口RIZHAO GANG TO GUANHE KOU1:120000(34*56)墨卡托投影1954年北京坐标系深度米理论最低潮面高程米1985国家高程基准基本等高距40m图式采用GB12319-1998注意344600N连云港港池1:5000报12640资料采用略图图幅索引图344400N12570342400N6(685.2986.2)小改正1998-589125703
