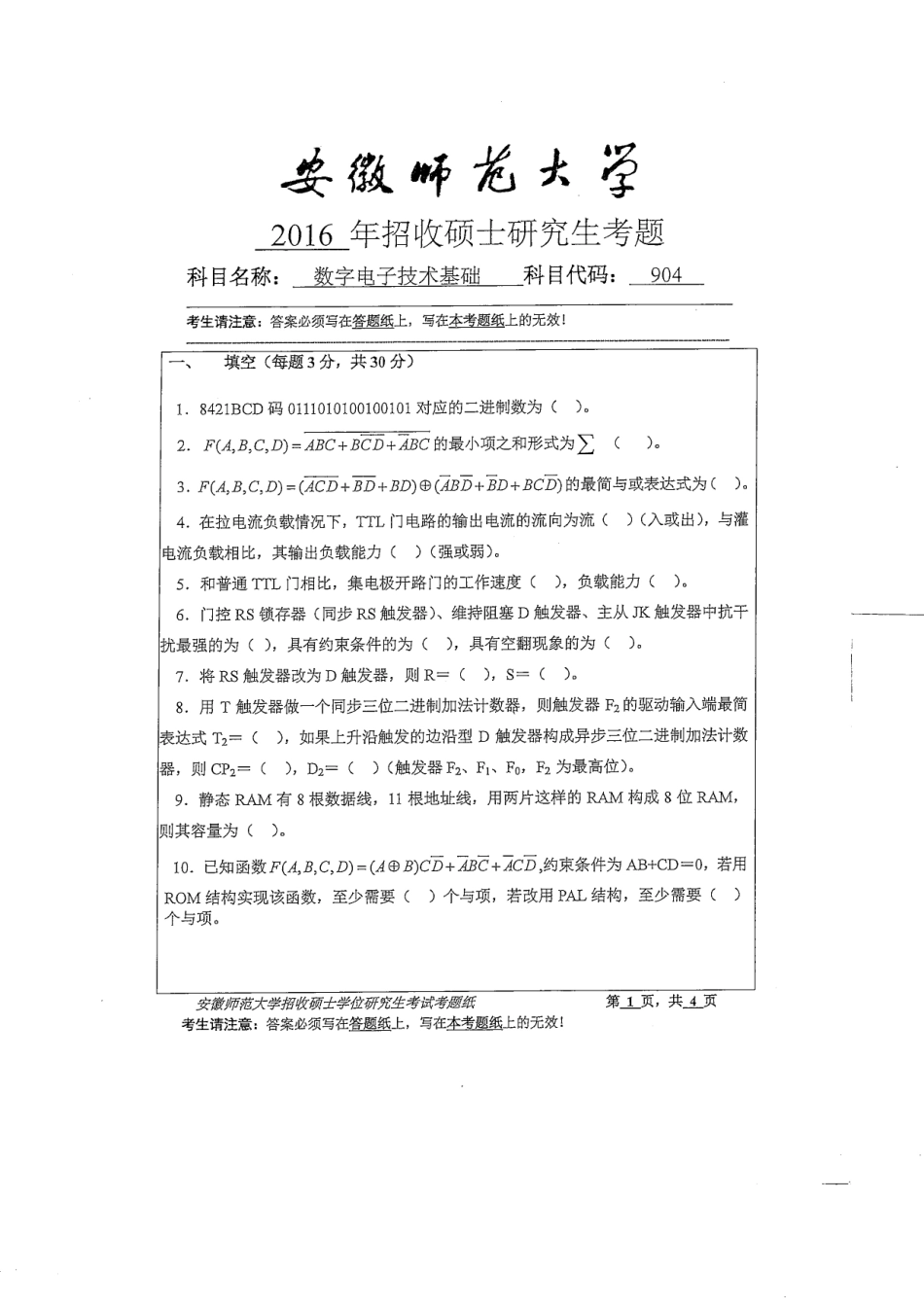

安徽畅龙大圣2016年招收硕士研究生考题科目名称：数字电子技术基础科目代码：904考生请注意：答案必须写在答题纸上，写在本考题纸上的无效！填空（每题3分，共30分）1.8421BCD码0111010100100101对应的二进制数为()。2.F(4,B,C,D)=ABC+BCD+ABC的最小项之和形式为（)。3.F(A,B,C,D)=(ACD+BD+BD)(ABD+BD+BCD)的最简与或表达式为()。4.在拉电流负载情况下，TTL门电路的输出电流的流向为流()（入或出），与灌电流负载相比，其输出负载能力()（强或弱）。5.和普通TTL门相比，集电极开路门的工作速度()，负载能力().6.门控RS锁存器（同步RS触发器）、维持阻塞D触发器、主从JK触发器中抗干扰最强的为()，具有约束条件的为()，具有空翻现象的为()。7.将RS触发器改为D触发器，则R=(),S=()。8.用T触发器做一个同步三位二进制加法计数器，则触发器F2的驱动输入端最简表达式T2=(),如果上升沿触发的边沿型D触发器构成异步三位二进制加法计数器，则CP2=(),D2=()(触发器F2、F1、Fo,F2为最高位)。9.静态RAM有8根数据线，11根地址线，用两片这样的RAM构成8位RAM,则其容量为（)10.已知函数F(A,B,C,D)=(AB)CD+ABC+ACD,约束条件为AB+CD=0,若用ROM结构实现该函数，至少需要()个与项，若改用PAL结构，至少需要()个与项。安镀师范大学招收硕士学位研究生考试考题纸第1页，共4页考生请注意：答案必须写在答题纸上，写在本考题纸上的无效！五、简答题（总分15分）1、试说明施密特触发器的工作特点和主要用途。(5分)2、什么叫单稳态触发器？单稳态触发器和双稳态触发器的区别是什么？(5分)3、什么是量化单位和量化误差，减小量化误差可以从那几个方面考虑？(5分)六、已知：TTL与非门的IoL=15mA,Ior=400A,Vog=3.6V,VoL=0.3V;发光二极管正向导通电压Vn=2V,正向电流1n=510mA。求图示所示发光二极管驱动电路中R的取值范围。(10分)Vcc=+5V O七、74161组成的电路如图所示，分析电路，并回答以下问题：(1)画出电路的状态转换图(QQ-Q:Q):(2)说出电路的功能。(74161的功能见表)(10分)“774161功能表DOP面即T工作状态0XXX置零凡10XX预置数1101保特X1X0保持（但C=0)1111计数八、要求用与非门设计一个三人表决用的组合逻辑电路图，只要有2票或3票同意，表决就通过（要求有真值表等）(15分)安徽师范大学招收硕士学位研究生考试考题纸第3页，共4页考生请注意：答案必须写在答题纸上，写在本考题纸上的无效！
