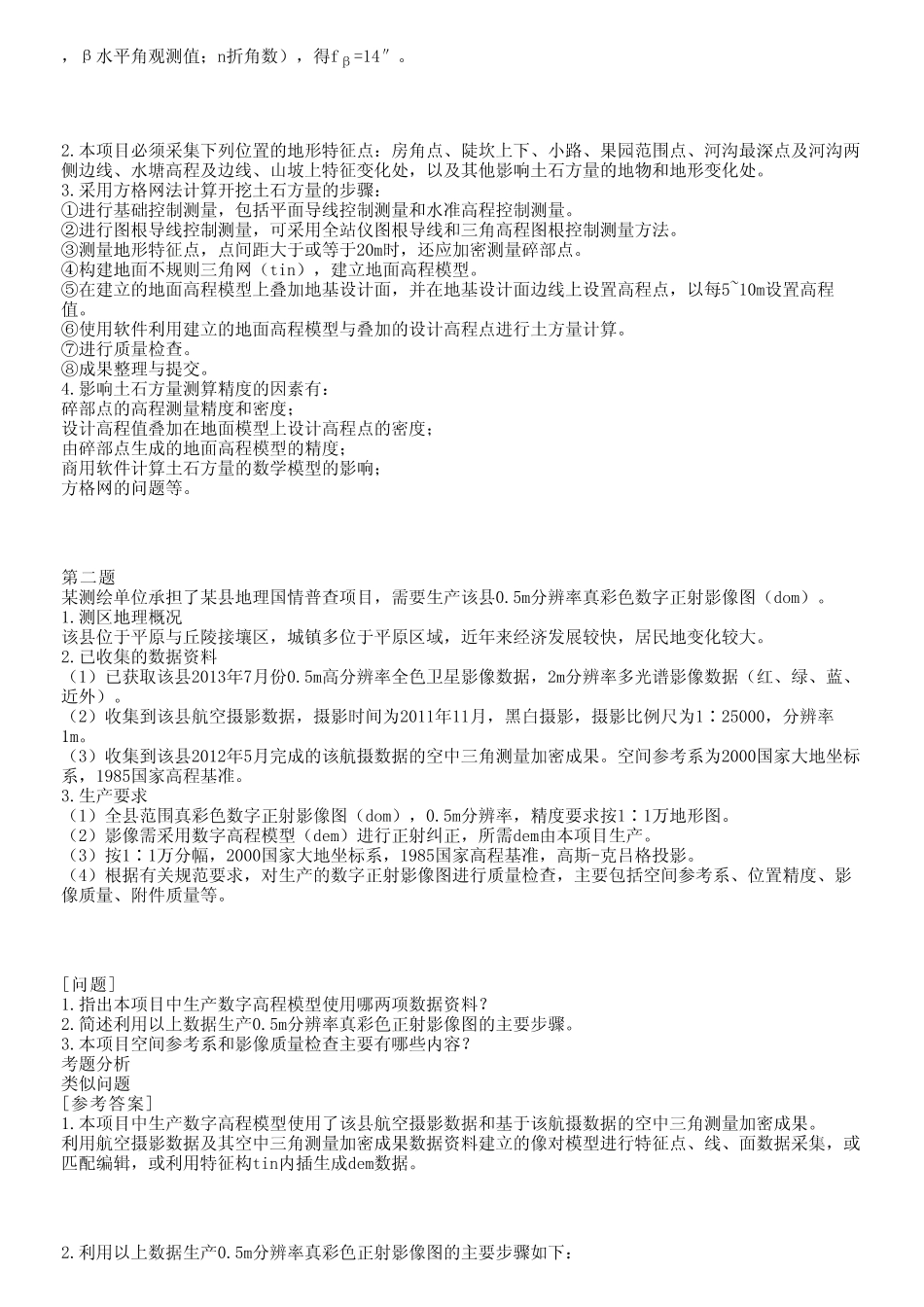

2014案例分析真题解析整体概况：紧贴测绘生产侧重考查能力理论和生产相结合难度体量适中第一题某单位拟在一山坡上开挖地基新建一住宅小区，范围内现有房屋、陡坎、小路、果园、河沟、水塘等。某测绘单位承接了该工程开挖土石方量的测算任务，外业测量设备使用一套测角精度为2”的全站仪，数据处理及土石方计算采用商用软件。1-距山脚500米附近有一等级水准点，在山坡上布设了一条闭合导线，精度要求1/2000，观测了水平角，水平角测站观测点DX05.DX01.1003215DX02-DX01DX0231121024DX03.DX02.DX03.891017eDX04.DX03.DX041300504DX05DX04.DX0531080214DXO1(2)在山坡上确定了建设开挖的范围，并测定了各个拐点的平面坐标(x,y)。要求开挖后的地基为水平面（高程为h),周围坡面垂直于地基。(3)采集山坡上的地形特征点和碎部点的位置及高程。为保证土石方量计算精度，采集各种地形特征点和碎部点时，点的间距小于20m。(4)数据采集完成后，对数据进行一系列的处理，然后采用方格网法计算出土石方量，最终经质检无误后上交成果。问题1.列式计算本项目中导线测量的角度闭合差。2.本项目中哪些位置的地形特征点必须采集？3.简述采用方格网法计算开挖土石方量的步骤。4.简述影响本项目土石方量测算精度的因素。考查内容分析：复习提示1.本题考查图根导线测量内业计算将已知数据代入闭合导线角度闭合差计算公式f。=B-(0n-2)180,B水平角观测值：n折角数)，得fB=14”。2.本项目必须采集下列位置的地形特征点：房角点、陡坎上下、小路、果园范围点、河沟最深点及河沟两侧边线、水塘高程及边线、山坡上特征变化处，以及其他影响土石方量的地物和地形变化处。3.采用方格网法计算开挖土石方量的步骤：进行基础控制测量，包括平面导线控制测量和水准高程控制测量。进行图根导线控制测量，可采用全站仪图根导线和三角高程图根控制测量方法。测量地形特征点，点间距大于或等于20时，还应加密测量碎部点。构建地面不规则三角网(tin),建立地面高程模型。在建立的地面高程模型上叠加地基设计面，并在地基设计面边线上设置高程点，以每510m设置高程值。使用软件利用建立的地面高程模型与叠加的设计高程点进行土方量计算。进行质量检查。成果整理与提交4.影响土石方量测算精度的因素有：碎部点的高程测量精度和密度：设计高程值叠加在地面模型上设计高程点的密度；由碎部点生成的地面高程模型的精度；商用软件计算土石方量的数学模型的影响：方格网的问题等。第二题某测绘单位承担了某县地理国情普查项目，需要生产该县0.5m分辨率真彩色数字正射影像图(dom)。1.测区地理概况该县位于平原与丘陵接壤区，城镇多位于平原区域，近年来经济发展较快，居民地变化较大。2.己收集的数据资料(1)已获取该县2013年7月份0.5m高分辨率全色卫星影像数据，2m分辨率多光谱影像数据（红、绿、蓝、近外)。(2)收集到该县航空摄影数据，摄影时间为2011年11月，黑白摄影，摄影比例尺为1：25000，分辨率1m。(3)收集到该县2012年5月完成的该航摄数据的空中三角测量加密成果。空间参考系为2000国家大地坐标系，1985国家高程基准。3.生产要求(1)全县范围真彩色数字正射影像图(dom),0.5m分辨率，精度要求按1：1万地形图。(2)影像需采用数字高程模型(dem)进行正射纠正，所需dem由本项目生产。(3)按1：1万分幅，2000国家大地坐标系，1985国家高程基准，高斯-克吕格投影。(4)根据有关规范要求，对生产的数字正射影像图进行质量检查，主要包括空间参考系、位置精度、影像质量、附件质量等。问题1.指出本项目中生产数字高程模型使用哪两项数据资料？2.简述利用以上数据生产0.5m分辨率真彩色正射影像图的主要步骤。3.本项目空间参考系和影像质量检查主要有哪些内容？考题分析类似问题参考答案1.本项日中生产数字高程模型使用了该县航空摄影数据和基于该航摄数据的空中三角测量加密成果。利用航空摄影数据及其空中三角测量加密成果数据资料建立的像对模型进行特征点、线、面数据采集，或匹配编辑，或利用特征构tin内插生成dem数据。2.利用以上数据生产0.5m分辨率真彩色正射影像图的主要步骤如下：(1)资料整理、分析。卫星影像数据可作为纠正的原始影像数据，航摄影像数据和空中三角测量成果可得到dem数据及纠正需要的控制点。(2)融合、配准。融合2m分辨率的多光谱影像数据得到真彩色影像，然后配准融合高分辨率0.5m的全色卫星影像数据得到高分辨率的真彩色影像数据。(3)匀光、匀色。对彩色影像进行色彩、亮度等的处理，使空间图面效果尽量保持一致和真实、自然。(4)正射纠正。利用航空影像和空中三角测量成果获取的de数据，及卫星轨道参数或立体测量的控制点进行卫星影像纠正。(5)拼接、镶嵌。对正射影像进行拼接、镶嵌。(6)影像裁切。正射影像按图幅裁切输出。(7)成果检查。正射影像成果检查包括空间参考系、位置精度、影像质量、附件质量等。(8)成果上交。3.空间参考系检查的主要内容：成果数据平面坐标系是否符合要求：高程坐标是否符合要求：投影变换是否符合要求：图幅分幅及比例尺是否符合要求。影像质量检查的主要内容：色彩、亮度一致性检查：图面模糊、变形、整洁度检查：接边特征错位检查的。
