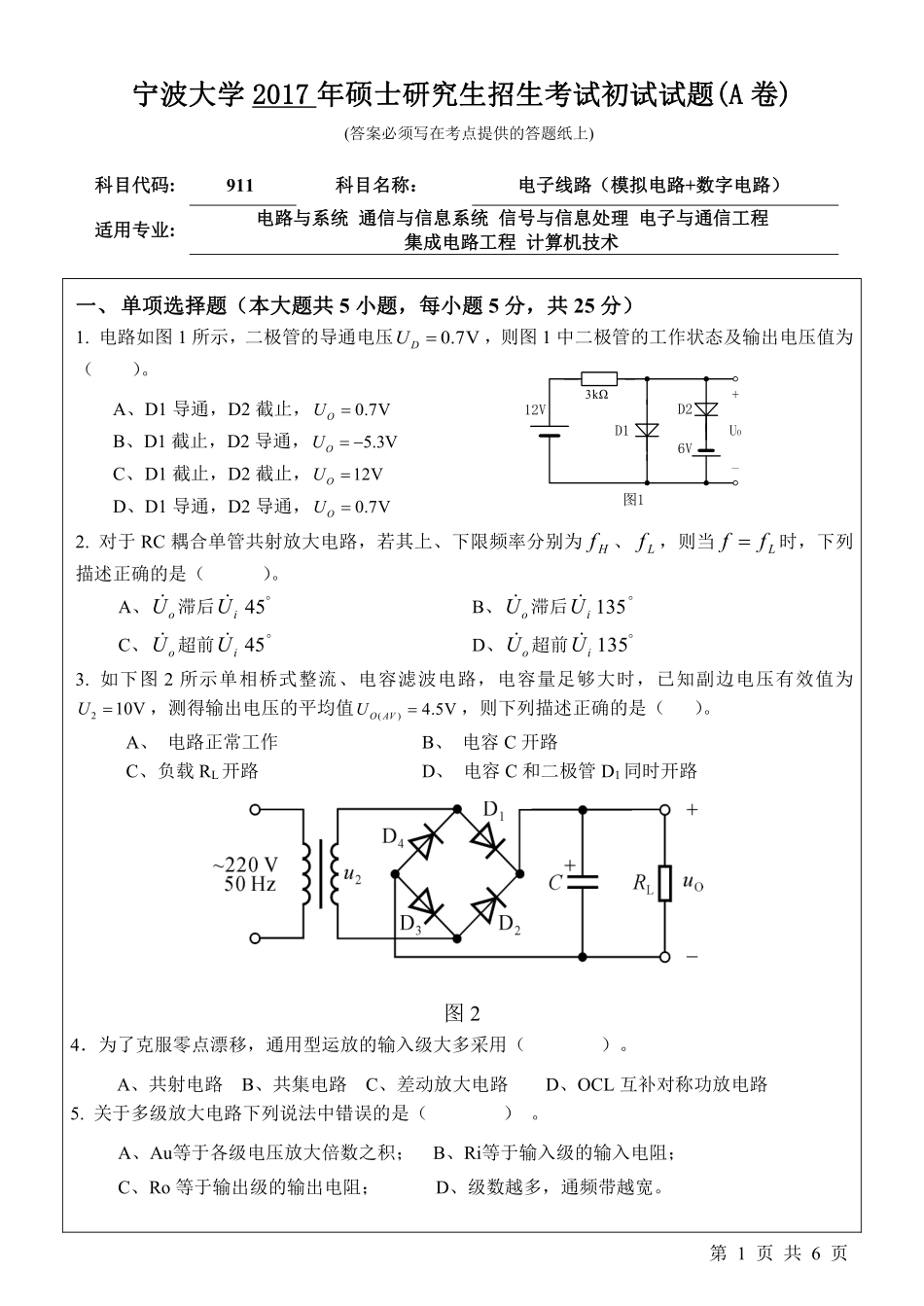

宁波大学宁波大学 20172017 年硕士研究生招生考试初试试题年硕士研究生招生考试初试试题(A A 卷卷)(答案必须写在考点提供的答题纸上)科目代码科目代码:911科目名称：科目名称：电子线路（模拟电路电子线路（模拟电路+数字电路）数字电路）适用专业适用专业:电路与系统电路与系统 通信与信息系统通信与信息系统 信号与信息处理信号与信息处理 电子与通信工程电子与通信工程集成电路工程集成电路工程 计算机技术计算机技术第 1 页 共 6 页一、一、单项选择题（本大题共单项选择题（本大题共 5 小题，每小题小题，每小题 5 分，共分，共 25 分分）1.电路如图 1 所示，二极管的导通电压0.7VDU，则图 1 中二极管的工作状态及输出电压值为（）。A、D1 导通，D2 截止，0.7VOUB、D1 截止，D2 导通，5.3VOU C、D1 截止，D2 截止，12VOUD、D1 导通，D2 导通，0.7VOU2.对于 RC 耦合单管共射放大电路，若其上、下限频率分别为Hf、Lf，则当Lff 时，下列描述正确的是（）。A、oU滞后iU45B、oU滞后iU135C、oU超前iU45D、oU超前iU1353.如下图 2 所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为210VU，测得输出电压的平均值()4.5VO AVU，则下列描述正确的是（）。A、电路正常工作B、电容 C 开路C、负载 RL开路D、电容 C 和二极管 D1同时开路图 2图 24为了克服零点漂移，通用型运放的输入级大多采用（）。A、共射电路B、共集电路C、差动放大电路D、OCL 互补对称功放电路5.关于多级放大电路下列说法中错误的是（）。A、Au等于各级电压放大倍数之积；B、Ri等于输入级的输入电阻；C、Ro 等于输出级的输出电阻；D、级数越多，通频带越宽。图1D1D212V+_UO6V3k宁波大学宁波大学 20172017 年硕士研究生招生考试初试试题年硕士研究生招生考试初试试题(A A 卷卷)(答案必须写在考点提供的答题纸上)科目代码科目代码:911科目名称：科目名称：电子线路（模拟电路电子线路（模拟电路+数字电路）数字电路）适用专业适用专业:电路与系统电路与系统 通信与信息系统通信与信息系统 信号与信息处理信号与信息处理 电子与通信工程电子与通信工程集成电路工程集成电路工程 计算机技术计算机技术第 2 页 共 6 页二、二、填空题：填空题：（每小题（每小题 5 分，共分，共 5 题，共题，共 25 分）分）1用卡诺图化简法将YABCABDC DABCACDACD化为最简与或形式2求逻辑函数YABCACBC的最小项之和形式3写出图 3 的输出逻辑函数式图 34 在 CMOS 电路中有时采用图 4 所示的扩展功能用法，写出 Y 的逻辑式。已知电源电压10DDVV，二极管的正向导通压降为 0.7V。图 45如图 5 所示是一个固定 ROM，A2、A1、A0 是地址输入端，D3、D2、D1、D0 是数据输出端，试写出 D1 和 D0 的逻辑函数。宁波大学宁波大学 20172017 年硕士研究生招生考试初试试题年硕士研究生招生考试初试试题(A A 卷卷)(答案必须写在考点提供的答题纸上)科目代码科目代码:911科目名称：科目名称：电子线路（模拟电路电子线路（模拟电路+数字电路）数字电路）适用专业适用专业:电路与系统电路与系统 通信与信息系统通信与信息系统 信号与信息处理信号与信息处理 电子与通信工程电子与通信工程集成电路工程集成电路工程 计算机技术计算机技术第 3 页 共 6 页图 5三、三、计算题（每题计算题（每题 10 分，共分，共 100 分）分）1电路如右下图 6 所示，已知三极管的50，krbe2，.BEQUV=0 7。（1）估算静态工作点的CEQCQBQUII和、值。（2）画出简化 H 参数小信号等效电路图。（3）估算电路的电压放大倍数uA，输入电阻iR和输出电阻oR。图 62.电路如右下图 7 所示，回答下面问题。（1）该电路引入的是直流反馈还是交流反馈？（2）说明 R1，R2 引入何种组态的反馈；（3）计算深度负反馈下该电路的反馈系数F、闭环电压增益uA。宁波大学宁波大学 20172017 年硕士研究生招生考试初试试题年硕士研究生招生考试初试试题(A A 卷卷)(答案必须写在考点提供的答题纸上)科目代码科目代码:911科目名称：科目名称：电子线路（模拟电路电子线路（模拟电路+数字电路）数字电路）适用专业适用专业:电路与系统电路与系统 通信与信息系统通信与信息系统 信号与信息处理信号与信息处理 电子与通信工程电子与通信工程集成电路工程集成电路工程 计算机技术计算机技术第 4 页 共 6 页图 73.电路如图 8 所示，试求解：（1）RW的下限值；（2）振荡频率的调节范围。图 84.电路如图 9 所示，试求解：（1）电路的截止频率表达式；（2）全频段放大倍数uA&；（3）试画出该电路的幅频特性波特图。图 9宁波大学宁波大学 20172017 年硕士研究生招生考试初试试题年硕士研究生招生考试初试试题(A A 卷卷)(答案必须写在考点提供的答题纸上)科目代码科目代码:911科目名称：科目名称：电子线路（模拟电路电子线路（模拟电路+数字电路）数字电路）适用专业适用专业:电路与系统电路与系统 通信与信息系统通信与信息系统 信号与信息处理信号与信息处理 电子与通信工程电子与通信工程集成电路工程集成电路工程 计算机技术计算机技术第 5 页 共 6 页5.如图 10 所示，已知 u1=0.1V、u2=0.6V。（1）说明 A1、A2、A3 各构成何种运算电路？（2）计算电路中的 uo1、uo2、uo3。图 106在图 11 电路中已知输入信号1v的电压波形如图所示，试画出与之对应的输出电压0v的波形。初始状态为 Q=0。t v1 0 图 117分析图 12 时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路能否自启动。8.在图 13 所示的施密特触发器电路中，已知 R1=10 K，R2=30 K。G1 和 G2 为 CMOS 反图 12宁波大学宁波大学 20172017 年硕士研究生招生考试初试试题年硕士研究生招生考试初试试题(A A 卷卷)(答案必须写在考点提供的答题纸上)科目代码科目代码:911科目名称：科目名称：电子线路（模拟电路电子线路（模拟电路+数字电路）数字电路）适用专业适用专业:电路与系统电路与系统 通信与信息系统通信与信息系统 信号与信息处理信号与信息处理 电子与通信工程电子与通信工程集成电路工程集成电路工程 计算机技术计算机技术第 6 页 共 6 页相器，VDD=15 V。试计算电路的正向阈值电压 VT+、负向阈值电压 VT-和回差电压VT。11V1V0R1R2G1G2图 139 用下图 14 的 74LS153（四选一数据选择器）实现765210,mmmmmmCBAY。图 1410、试用少量门电路和十进制计数器 74160 构成七进制计数器图 15
