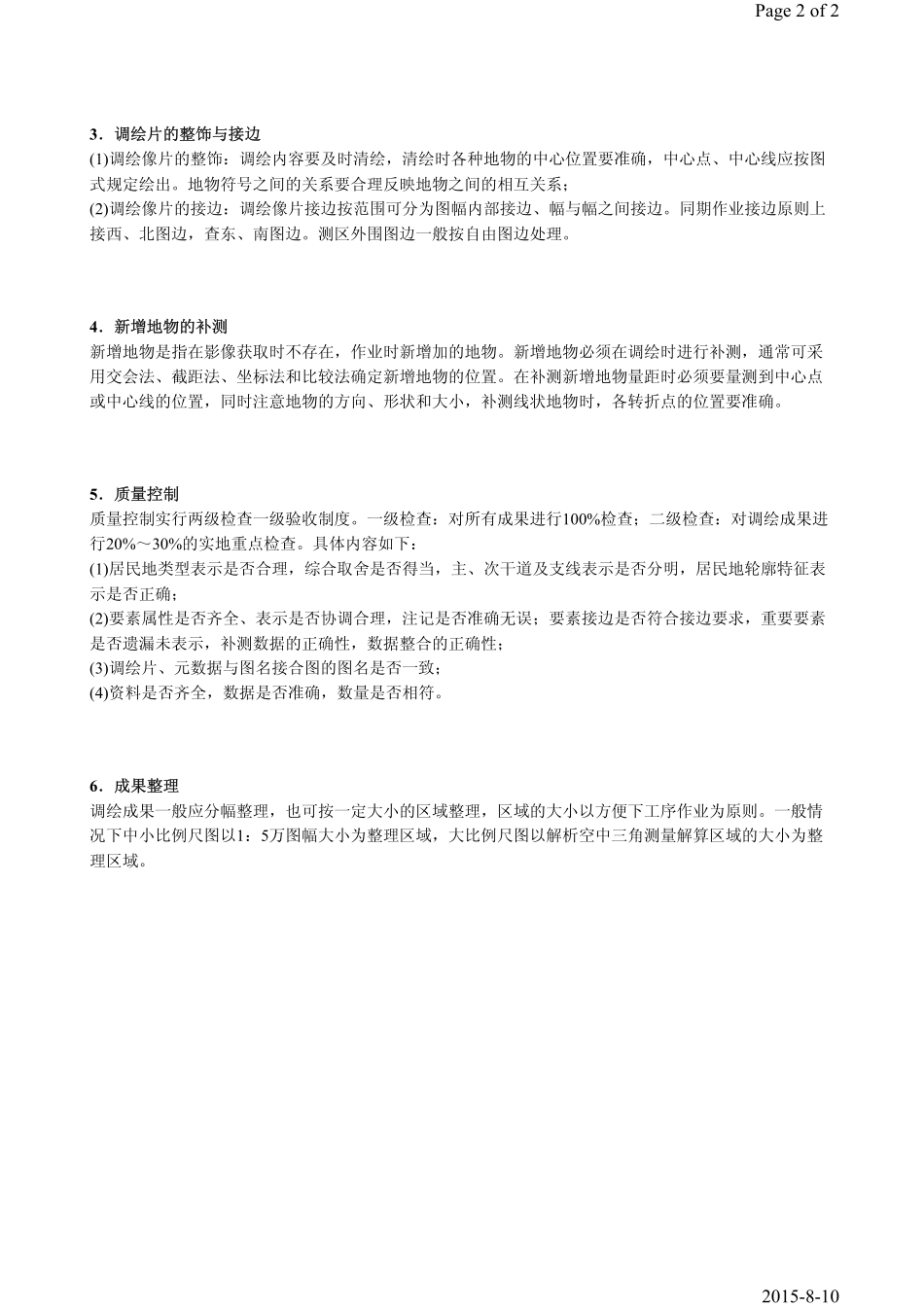

8.6 影像判读与野外像片调绘影像判读与野外像片调绘 知识点知识点1 影像判读概念影像判读概念 1基本概念基本概念 影像判读或影像解译，就是根据遥感影像所显示的各种规律，借助相应的仪器设备及有关资料，采用一定的方法对遥感影像进行分析判断，从而确认影像所表示的地面物体的属性、特征，为测制地形图或为其他专业部门提供必要的地形要素。2影像判读原理影像判读原理(1)影像与地物之间保持着一定的几何关系；(2)影像反映了地物的形状、大小、色调、阴影、相关位置、纹理等几何特征，也反映了地物的一些物理特性以及人为因素的影响；(3)在相同的情况下，相同的地物反映出的影像也相同。3影像的解译影像的解译 解译标志分为直接解译标志和间接解译标志。解译标志是随不同地区、不同时段、不同片种等多种因素而变化的。(1)直接解译标志包括：形状、大小、阴影、色调、颜色、纹理、图案、位置和布局。(2)间接解译标志：通过综合分析、相关分析，进行由表及里、去伪存真的逻辑推理，获得对目标的正确判断。知识点知识点2 野外像片调绘野外像片调绘 1基本要求基本要求 像片调绘是以像片判读为基础，把航摄像片上的影像所代表的地物识别和辨认出来，并按照规定的图式符号和注记方式表示在航测像片上。目前大多采用先室内判绘，后野外检查补绘的办法来完成。(1)综合取舍就是对地物地貌进行选择和概括的过程，目的就是通过综合和选择使地面物体在地形图上得以合理的表示；(2)调绘应判读准确，描绘清楚，图式符号运用恰当，各种注记准确无误，图面清晰易读；(3)地形要素属性项原则上满足相应数据规定的要求，要素属性与要素实体一同表示在调绘影像图上；(4)表示内容一般以影像获取的时间为准。影像获取后的新增重要地物应进行补测、补调。对影像获取后消失的地物应在原影像上用红色绘“”。2主要调绘内容主要调绘内容 像片调绘可采用全野外调绘法或室内外综合调绘法。外业调绘中的主要调绘内容有：独立地物调绘，居民地调绘，道路及其附属设施调绘，管线、垣栅和境界的调绘，水系、地貌、土质和植被的调绘，地理名称的调查和注记等。Page 1 of 22015-8-103调绘片的整饰与接边调绘片的整饰与接边(1)调绘像片的整饰：调绘内容要及时清绘，清绘时各种地物的中心位置要准确，中心点、中心线应按图式规定绘出。地物符号之间的关系要合理反映地物之间的相互关系；(2)调绘像片的接边：调绘像片接边按范围可分为图幅内部接边、幅与幅之间接边。同期作业接边原则上接西、北图边，查东、南图边。测区外围图边一般按自由图边处理。4新增地物的补测新增地物的补测 新增地物是指在影像获取时不存在，作业时新增加的地物。新增地物必须在调绘时进行补测，通常可采用交会法、截距法、坐标法和比较法确定新增地物的位置。在补测新增地物量距时必须要量测到中心点或中心线的位置，同时注意地物的方向、形状和大小，补测线状地物时，各转折点的位置要准确。5质量控制质量控制 质量控制实行两级检查一级验收制度。一级检查：对所有成果进行100%检查；二级检查：对调绘成果进行20%30%的实地重点检查。具体内容如下：(1)居民地类型表示是否合理，综合取舍是否得当，主、次干道及支线表示是否分明，居民地轮廓特征表示是否正确；(2)要素属性是否齐全、表示是否协调合理，注记是否准确无误；要素接边是否符合接边要求，重要要素是否遗漏未表示，补测数据的正确性，数据整合的正确性；(3)调绘片、元数据与图名接合图的图名是否一致；(4)资料是否齐全，数据是否准确，数量是否相符。6成果整理成果整理 调绘成果一般应分幅整理，也可按一定大小的区域整理，区域的大小以方便下工序作业为原则。一般情况下中小比例尺图以1：5万图幅大小为整理区域，大比例尺图以解析空中三角测量解算区域的大小为整理区域。Page 2 of 22015-8-10
