第1章直流电路(1).ppt

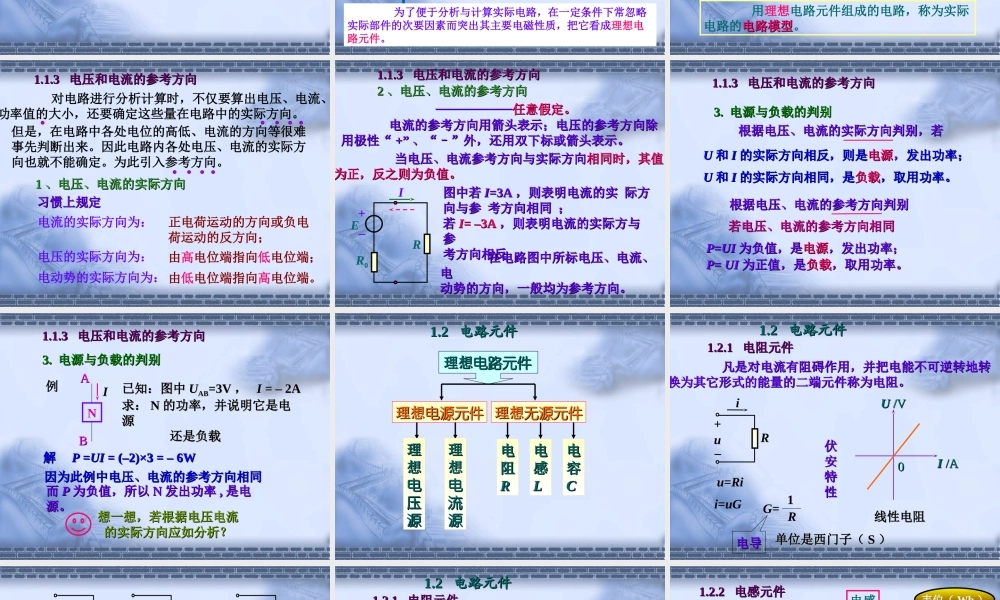

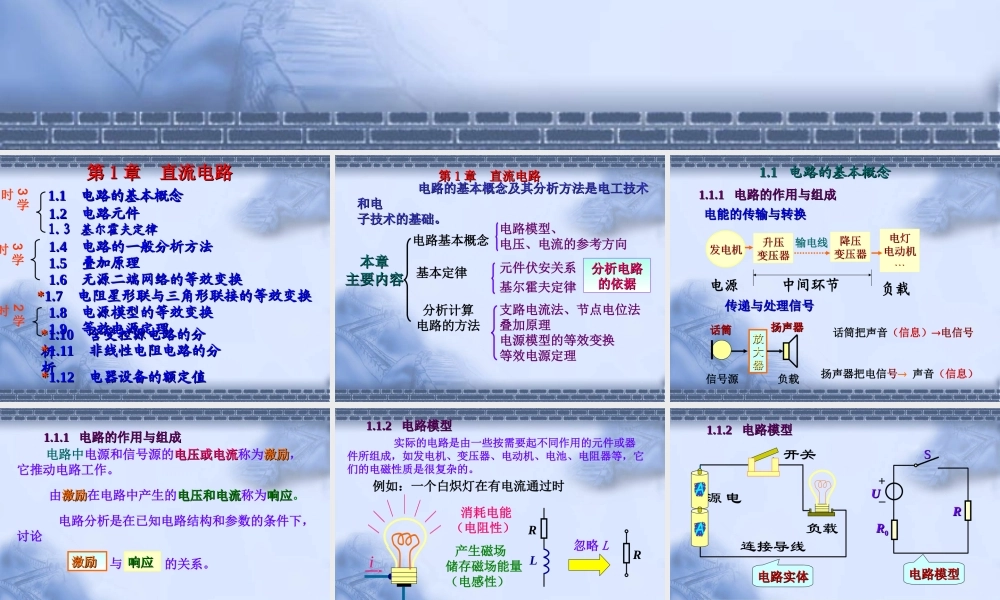

第1章 直流电路,1.1 电路的基本概念,1.2 电路元件,1.3 基尔霍夫定律,1.5 叠加原理,1.4 电路的一般分析方法,*1.10 含受控源电路的分析,1.8 电源模型的等效变换,1.6 无源二端网络的等效变换,*1.7 电阻星形联与三角形联接的等效变换,1.9 等效电源定理,*1.11 非线性电阻电路的分析,*1.12 电器设备的额定值,3学时,3学时,2学时,电路的基本概念及其分析方法是电工技术和电子技术的基础。,支路电流法、节点电位法叠加原理电源模型的等效变换等效电源定理,第1章 直流电路,本章主要内容,电路基本概念,元件伏安关系,基尔霍夫定律,分析计算电路的方法,电路模型、电压、电流的参考方向,基本定律,分析电路的依据,负载,电源,中间环节,1.1 电路的基本概念,电能的传输与转换,发电机,升压变压器,输电线,降压变压器,电灯电动机,1.1.1 电路的作用与组成,传递与处理信号,放大器,话筒,扬声器,信号源,负载,话筒把声音（信息）电信号,扬声器把电信号 声音（信息）,电路中电源和信号源的电压或电流称为激励，它推动电路工作。,激励,响应,由激励在电路中产生的电压和电流称为响应。,电路分析是在已知电路结构和参数的条件下，讨论,与,的关系。,1.1.1 电路的作用与组成,实际的电路是由一些按需要起不同作用的元件或器件所组成，如发电机、变压器、电动机、电池、电阻器等，它们的电磁性质是很复杂的。,例如：一个白炽灯在有电流通过时,消耗电能（电阻性）,产生磁场储存磁场能量（电感性）,忽略L,为了便于分析与计算实际电路，在一定条件下常忽略实际部件的次要因素而突出其主要电磁性质，把它看成理想电路元件。,1.1.2 电路模型,电源,负载,连接导线,电路实体,电路模型,用理想电路元件组成的电路，称为实际电路的电路模型。,开关,1.1.2 电路模型,对电路进行分析计算时，不仅要算出电压、电流、功率值的大小，还要确定这些量在电路中的实际方向。,但是，在电路中各处电位的高低、电流的方向等很难事先判断出来。因此电路内各处电压、电流的实际方向也就不能确定。为此引入参考方向。,习惯上规定,电压的实际方向为：,由高电位端指向低电位端；,电流的实际方向为：,正电荷运动的方向或负电荷运动的反方向；,电动势的实际方向为：,由低电位端指向高电位端。,1.1.3 电压和电流的参考方向,1、电压、电流的实际方向,当电压、电流参考方向与实际方向相同时，其值为正，反之则为负值。,图中若I=3A，则表明电流的实 际方向与参 考方向相同；若I=3A，则表明电流的实际方与参考方向相反。,在电路图中所标电压、电流、电动势的方向，一般均为参考方向。,电流的参考方向用箭头表示；电压的参考方向除用极性“+”、“”外，还用双下标或箭头表示。,任意假定。,1.1.3 电压和电流的参考方向,2、电压、电流的参考方向,3.电源与负载的判别,根据电压、电流的实际方向判别，若,U和I的实际方向相反，则是电源，发出功率；,U和I的实际方向相同，是负载，取用功率。,根据电压、电流的参考方向判别,P=UI为负值，是电源，发出功率；,若电压、电流的参考方向相同,P=UI为正值，是负载，取用功率。,1.1.3 电压和电流的参考方向,3.电源与负载的判别,例,已知：图中UAB=3V，I=2A,解 P=UI=(2)3=6W,求：N的功率，并说明它是电源 还是负载,因为此例中电压、电流的参考方向相同,而P为负值，所以N发出功率,是电源。,想一想，若根据电压电流的实际方向应如分析？,1.1.3 电压和电流的参考方向,理想电源元件,理想无源元件,
